Em mới mua được 2 con LM49720NA cắm vào nghe đã thật. Mỗi cái đóng trễ là không thể nào chữa được, em toàn phải bỏ relay ra nó mới kêu.
Các bác giúp em với, hôm qua em mới chính thức đóng điện cho Simple Pre vì chuẩn bị để làm xuất âm cho DAC, nhưng - Hôm qua: + Nếu đấu tín hiệu ở ngay đầu bo: 1 kênh kêu to 1 kênh kêu lí nhí; Kênh kêu to không nhiễu, kênh kêu lí nhí nhiễu nhiều. + Nếu đấu tín hiệu vào sau Volume: Cả 2 kênh kêu bình thường nhưng hơi nhỏ, không nhiễu. Sau một đêm suy luận, em phát hiện lý do kênh kêu nhỏ là do em đấu nhầm con trở 100k vào vị trí 100R (con U1). Sau khi thay con trở 100R lại thì: + Nếu đấu tín hiệu ngay đầu vào bo: 2 kênh kêu đồng thời như nhau nhưng hơi nhỏ, Nhiễu rất mạnh. + Nếu đấu tín hiệu vào sau volume: 2 kênh kêu như nhau, hơi nhỏ, hoàn toàn không nhiễu. Các bác chuẩn đoán giúp em với ạ...Many thanks cả nhà.

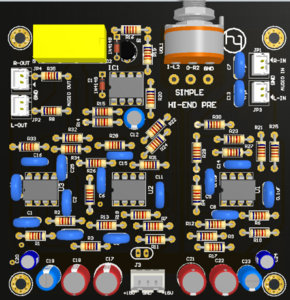

Em thấy bác cho nó ra chợ giời rùi mà vẫn quyết lắp ah bác :mrgreen: Bác lắp volume đúng chân chưa ah, pcb vẽ bị nhầm đấy bác xem lại mấy trang trước và fix mạch, hoặc câu dây volume vào mạch cho đúng. Nếu đã fix rồi mà vẫn bị thì rút luôn relay ra, em ko hiểu phần đóng chậm của bo này nó bị gì ấy, lắp relay vào là điếc luôn :mrgreen: Chưa rảnh để xem lại phần này.
Dạ, cảm ơn bác Tú. - Về volume: Do em không sử dụng Volume nên nối tắt. => Loại trừ yếu tố volume. - Em vừa dò từng vị trí trở theo sơ đồ: Tất cả các giá trị điều được hàn đúng. Vậy nguyên nhân gây ù do đâu ? Có khi nào do socket OPA không nhỉ ? Hay do mình hàn lỏng chân nào đó ? Mà nếu vậy tại sao ù 2 kênh ? Rơ le và con LM311 em gỡ bỏ luôn rồi.

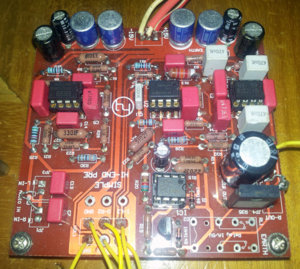

Bác nối tắt volume như thế nào? Bác chụp cái hình lên xem thử, coi chừng ngay cả nối tắt cũng sai, vì bản chất pcb layout nhầm in thành out và ngược lại ngay volume. Mạch này em hàn phát ăn ngay koo có vụ ù ẹt gì đâu bác ah.
Để xác định ù nhiễu là do mạch nối volume hay không, em thực hiện tháo dây nối tắt volume: cách ly U1 và 2 Con U2, U3: 1- Nối tín hiệu vào đầu chân con U2; loa cuối con U3: 2 kênh hát ngon. 2- Nối tín hiệu vào trước con U1 và Nối loa thử vào ngay sau con U1 (tại vị trí chân trở đầu ra 100R): Vẫn ù 2 kênh. 3- Thay socket U1 bằng Socket xịn và lặp lại cách 2: Vẫn ù 2 kênh. (Mạch vẫn hát nhưng ù lớn cụ ạ)
bác rút 1 con oam đầu tiên, nhiệm vụ dò DC ra xem có hết ù không?? U1, tức là giữ nguyên 2 con opam sát volume!
Dạ, nguồn dùng nguồn shunt của cụ Hào. Nguồn thì không sao vì khi em cách ly con U1, đấu tín hiệu vào đầu con U2 thì 2 kênh kêu bình thường anh ạ. Vấn đề đang nằm xung quanh con U1.

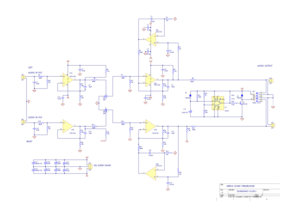

vấn đề của bác nằm ở con U3. không phải U1. hôm qua em nhầm. Cụ rút U3 ra và giữ nguyên U2, U3 chạy thử xem! bác lấy sơ đồ mạch file PDF in ra để xem cho rõ nhé!
Dạ, cảm ơn bác. Tối nay em về "chiến" tiếp xem sao. Cả 2 bo nguồn cho DAC và Simple Pre, em làm phát ăn ngay. Thế mà cái bo này tưởng đơn giản mà hóa ra phức tạp phết

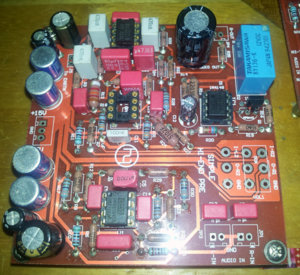

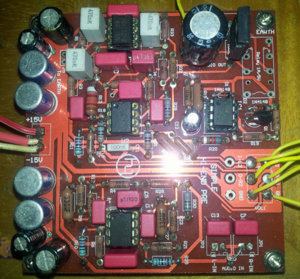

Cụ thấy cái jum J7 ngay góc trái, cụ lấy dây đồng nối tắt jumper xem sao nhé. Của em lắp ko cần làm gì hết nó cứ hót véo von cả 2 mạch (em dự làm 2 kênh riêng biệt), nhưng chưa rảnh để độ chế tiếp :mrgreen:
Báo cáo các cụ, em đã gỡ toàn bộ trở và tụ xung quanh con U1, vệ sinh bo sạch sẽ bằng dung môi....sau đó hàn lại cẩn thận....Và..em nó đã hót véo von rồi các cụ ạ. Em cảm ơn các cụ đã nhiệt tình giúp đỡ
- Bác Hào và các Bác giúp em vụ này với đó là trên bo nguồn Shunt có 2 con Q2 BC556 và Q10 BC546 (2 con trong khung mầu xanh) thì thay thế bằng loại nào tương ạ( chỗ em kiếm mãi mà ko có) cũng chính vì con 2 con này mà từ khi em có bộ bo đến giờ đã mấy lần nâng lên rồi lại đặt xuống mà chưa làm đc cho nó hót. Mấy hôm nay quê em có mưa nên lại có h vậy tối nay em quyết tâm làm cho nó hót mới đc.
SieuthiAV có đó bác, bác vào shop nhờ họ bán cho 1 nắm về lắp dễ òm mà, cửa hàng trên vnav: viewtopic.php?f=35&t=12819 Hàng có sẵn: http://www.sieuthiav.net/bc546-p-635.html http://www.sieuthiav.net/bc556-p-630.html
- Cửa hàng của bác ý em cũng đã qua(trên vnav) lại ko thấy có trên kệ mà chỉ thấy 550 và 560 thôi bác Tú ah, mà bi h mà đi nhặt thì lại đợi thêm h nữa bác ah. - Bác Tú ơi 2 con Q này có con nào thay đc cho nó ko bác nhỉ?
Chỗ này gắn con nào chẳng chạy bác ơi, bác dùng cặp MPSA06 / 56 hoặc ngay cả con A42 / 92 cũng được đó. Nếu bác lắp nguồn shunt dùng chạy áp thấp dưới 40V thì dùng cặp BC550/ 560 còn tốt hơn nữa. Sở dĩ ông Hào thiết kế dùng 546/556 chắc là do đặc tính low noise của cặp trans này thôi.
- Em cám ơn bác, h em đang làm bo pre trước bác ah em phấn đấu hàm xong trước h tí ko biết có đc ko mà vừa xong em sờ đến gói đồ tìm mãi ko biết cái gói 3,3K quăng đi đâu rồi nữa(hay là ra sọt rồi) .

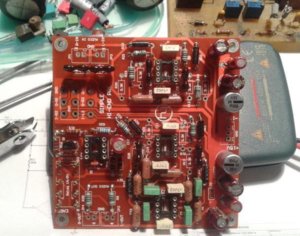

- Báo cáo các Bác là em có 1 tối làm việc thôi rồi ...................gân xong bo pre( acay quá cơ em lục tung các ngăn đồ mà ko thấy gói R 3,3K đâu ) đáng lẽ chắc là xong các bác ạ P/s; lúc rồi em có thấy bài posts của cụ Lý mà h em vào lại thấy mất tiêu đâu rồi?

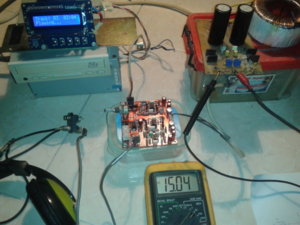

- Em lại báo............tiện mỏ hàn vẫn còn nóng em làm phát đến h xong, em mod qua cái bo nguồn LM 317,337 và cắm điện và nối điện cho pre ......cắm tai nghe ko thấy ù ì gì cả tiếp tục nối tín hiệu từ CD Rom sang và hót luôn hay......thế là em đã thành công bo pre của Simple Hi-End Preamplifier.
