Bác nào chụp mặt sau cái pbc simple pream cho e xem với . mặt trước thì có nhiều bác chụp rồi mà mặt sau không bác nào chụp :shock: :shock: :shock: .E định tự làm mạch in :mrgreen: :mrgreen:
Bác vẽ lại mạch, nhìn layout bác ấy post ở mấy trang trước rồi đi dây là chuẩn nhất chứ chụp ảnh thật mặT pcb làM gì ĐÂU

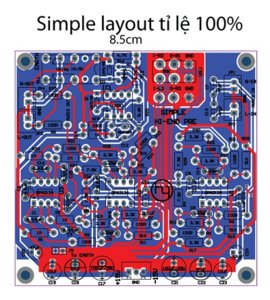

e dân Amateur bác ơi, vẽ lại mặt sau chắc e dùng photoshop vẽ lại mất :shock: :shock: :shock: , layout e thì nhìn ko hiểu lắm vì đây là pbc 2 mặt, e thì chưa làm cái pbc 2 mặt bao giờ, sơ đồ mạch thì em có rồi. e cần file ảnh mặt sau để đổi chiếu lại sơ đồ mạch để làm cho chắc
Cảm ơn bác Quang Hào rất nhiều, file pdf nét căng :shock: :shock: , tha hồ zoom .Em có thể tiến hành được rồi, hị hị :lol: :lol:
Hôm nay em mới đóng hộp Pre này xong cho oánh với cái Amp Naim Nap 135 nghe phê từ chiều đến giờ. Pre này thử dùng Opam NE5532, OP... nghe củng không phê bằng mấy con Opamp họ ADxxx. Chạy mạch này còn có cái nguồn Shunt của cụ Quang Hào + thêm 1 số Opamp tốt nữa mới thành công.
Bác nói làm e thèm quá :| :| , lọ mọ tìm trên sieuthiav ko có con tụ 47 pf và 33 pf Silver Mica ,ko biết đào đâu ra bây giờ. .Nguồn Shunt tính sau vậy
Hiện chưa có con tụ 47 pf và 33 pf Silver Mica thì Dùng tạm tụ gốm trước đi khi nào có nâng cấp sau , chưa có nguồn sunt thì dùng tạm 2 con LM317 +LM337 cũng không quá tồi :?:
vâng thanks bác, ko được thì em tìm 7815,7915 gắn vô chắc nó vẫn ổn áp đúng nhỉ ! File pdf bác Hào gửi trên là bản đã fix 1 số lỗi rồi phải ko ạ? em tính edit tách lớp ra rồi đem giặt ủi chơi.
Có PCB rùi thì hàn xì đi chứ ủi làm cái giề! , ủi cái nguồn đôi dùng regu LMxxx thì OK, ve chai được cái nguồn ngon nhỉ!
@vandk : thì nói thế thôi , nếu tách ra được thì up lên , ai cần ủi thì ủi , tui có đồ ông cho rồi, dại gì ko sài , mà muốn tận dụng lại cái board nguồn kia mà. @bác pointed : em mà chiên gia j` ạ ^^ , bác mới là chiên gia chứ lị. Em thì nghịch ngợm cho vui thôi ,ve chai và ve kia cũng amater thôi ạ :mrgreen:
Bác vẽ tay làm gì xấu lắm, Bác liên hệ bác Rõ Rồi nói khó bác ấy nhượng lại mạch in chuẩn của bác Quang Hào, chỉ cần hàn nối và thuởng lãm thui Thân
Báo cáo các bác pre của e vừa hót,không chập cheng không cháy nổ gì cả,nhưng không khác gì cd mấy em lại tưởng e đấu nhàm dây input vào output :shock: , gain cỡ 2 lần, vặn to không bị bể tiếng, 33pf không có e thay bằng 22 pf. tụ 0.47 wima e mua không biết kick thuớc nên mua về to qua lắp ko nổi :lol: :lol: . e thay bằng con 0,1uf Epcos nghe tạm. Em đang dùng nguồn 12v nắn qua 7812 7912.Điện trở e dùng trở dale hết, và tụ nichion nắn dòng. giờ em không biết chỉnh sao để có thêm bass và trầm. Con Relay 5v mỗi lần mở thì toẹt choẹt 1 phát ý như là chập điện vây.Em sờ con MPSA42 thì thấy rất nóng
Bác đo áp rơi trên rờ le có đúng thông số áp của nó k, nếu cao quá thì thêm trở vào. Con diode dập xung nếu rò cũng làm con trans kéo rờ le nóng. Mấy rờ le này ăn dòng tính bằng mA, k quá 15-20mA, k có lí gì làm con trans lái nóng đc.
