có khi nhờ bác vẽ lại hộ e vậy, cho nó dễ hiểu hihi.. thục ra tranh e nó ẩn nhiều mầu lắm nhưng chụp lại và post lên đấy nó kém đi nhều lắm, kích thước thật to hơn gấp nhiều so với ở trên này
Bình tĩnh bác nhé em ngồi tỉ mỉ vẽ còn hơn là bác vẽ tranh ý .Bác nhìn cho kĩ nhé xong rồi lại hỏi nhé . không cần phải xác định ktot hay anot cứ đúng số chân táng cho em ,bác hàn đúng như sơ đồ em đã vẽ lại ,có cháy nổ gì em chịu trách nhiệm.
Bác Nguyen Sờ tai ! Bác cứ đọc, cái gì chưa rõ thì cứ gạch đầu dòng mà hỏi, thế mới thiết thực . Nhiều khi mọi người trả lời nhưng lại sợ trả lời vô những thứ bác biết rồi-> làm loãng chủ đề của bác. Thường thì khi đi vào thực tế, chúng ta có những câu hỏi rất cụ thể, nó không giống như ta đọc sách lý thuyết. Khởi động đê !
thank bác ato bản vẽ của bác cụ thể lắm ạ. đến đây có khi e phải bắt tay vào thì mới biết vương gì để mà còn hỏi rồi. cho e hỏi thêm mấy thứ nữamhes: trở R9, R10 trị số bi nhiêu? có cần quan tâm đến công suất của các con trở ko ạ? đầu âm của tụ C6 đi đâu? mass bỏ lửng thế ạ? dùng 6H8C thay cho 6SN7 thì có phải thay đổi linh kiện gì ko?( e muốn dùng 6H8C cho nó hạt rẻ ) đầu ra của OPT có 3 loại khác nhau để tương thích với trở kháng của loa, đấu công tắc chuyển mạch như thế nào ạ? B+từ nguồn đấu vào đâu? dây chạy trong máy dùng loại gì? đo kiểm tra ở những điểm nào của toàn bộ hệ thống, tiêu chuẩn đo là như thề nào? e tìm ở chợ giời ko có cái ổ cắm chống nhiễu thì phải làm sao bây h? e có 1 cái volume nó ghi thế này: 6-627-11 rồi đến cái hình tròn có dấu ngã ở giữa 3B- 50K X2. cái này có dùng được ko ạ?
vừa coi lại e hiểu chỗ tụ C6 rồi, nó dùng chung cho cả 2 kênh phải ko? to bác rùm: bác cứ bảo cho e đi, e chưa biết tý nào đâu ạ. bác cho e cái địa chỉ e gửi tặng bác ít toan nga bác dùng thử.
Đã ghi rõ ở dưới 100 ohm Chỉ có R8 là nên lớn , 5W Đầu âm tụ nối mass, mass nối vỏ máy-> chấm hết Không cần thay gì, nếu có thì là ...chuẩn bị tiền ít hơn thôi Không chuyển mạch mà chỉ hàn các đầu ra vào các ngõ ra loa khác nhau Nguồn từ B+ đấu vào đâu ? bạn hỏi đi từ mạch line hay mạch nguồn, nói chung là đấu 2 ký hiệu B+ của 2 mạch lại với nhau Dây nào chả được, nên có tiết diện tương ứng với cường độ dòng điện ( A )tại vị trí nó đảm nhận Hỏi hơi sớm, từ từ đi đã , nói chung là tại cá điểm người ta ghi điện áp Trời, rứt từ cái nguồn của PC cũ ra, trong SG mua 1 mình cái đó thì 1-2K, còn mua chung với tụ thì.... họ không lấy tiền Volume đôi 50K ohm B -> không dùng được , may ra thì cho Amp TDA 7294 Chào ĐK-QT !
OK Khà khà, chừng nào bác xong cái Amp thì .............. em nhận vẫn chưa muộn ( Dạo này sơn dầu để hơi bị ... khô rồi :cry: :cry: )
Không chuyển mạch mà chỉ hàn các đầu ra vào các ngõ ra loa khác nhau Trời, rứt từ cái nguồn của PC cũ ra, trong SG mua 1 mình cái đó thì 1-2K, còn mua chung với tụ thì.... họ không lấy tiền Chào ĐK-QT ![/quote] có nghĩa là cần 1 cọc loa - và 3 cọc + cho mỗi vế ? ý em nói là cái ổ cắm chống nhiễu như cái hinh của bác ato chứ ổ ở pc lấy ra lam gì có chông nhiễu. có cần phải chống nhiễu ko?
đằng nào chả xong, mà bác thử acry đi nó cũng hay lắm với lại dung môi = nước đỡ mùi cho vợ con khỏi kêu luôn

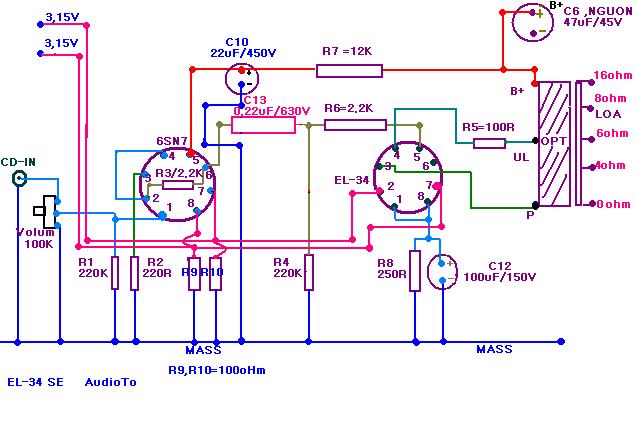

Trở R9,R10 =100oHm /2W R7,R8 hai con này cần công xuất là 5W.Còn những con còn lại thì 2W Đầu - tụ C6 nối với đầu + C7 ,đầu - tụ C7 nối vào mass .Đầu + tụ C6 là B+ ,B+ này nối vào đầu B+ của OPT Trên bản vẽ thì thế thôi nhưng trên thực tế thì mass là cái vỏ máy rồi ,giả sử như vỏ máy của bác toàn bằng (kim loại ) thì bác câu xuống chỗ nào mà chả được .Tuy nhiên khi ráp thì bác dùng một sợi dây đồng khoảng 2mm làm mass ,câu tất cả những điểm cần tiếp mass vào sợi dây đồng đó rồi hàn hoặc bắt vít hai đầu của sợi dây đồng đó vào vỏ máy . Hai đèn này tương đương nhau em nghĩ không phải thay đổi gì OPT có rất nhiều đầu ra ứng với các trở kháng khác nhău .Thường tì ta chỉ dùng đầu ra 8oHm ,điều này còn phụ thuộc vào loa của bác bao nhiêu ôm .Nếu bác có hai cặp loa là 8ôm và 4 ôm thì bác làm hai cổng ra loa cho một vế (có nghĩa là một ampli có 4 cổng ra loa ,2 cổng 8ôm L,R và 2 cổng ra 4ôm L,R )sơ đồ tạm hiểu như thế này ( * * * * * * ) Mỗi vế có 3 cọc loa thì cọc thứ nhất là 0 ôm và thứ hai là 4 và thứ ba là 8 ôm ( quá nôm na ) B+ từ nguồn đấu vào (chấu) B+ của OPT .Và cũng từ điểm B+ này đấu vào chân 5 của đèn 6SN7 QUA CON TRỞ R7 VÀ TỤ C10 ...Tại chân 5 của 6SN7 ta gọi là B++ Nếu tranh pháo ế ẩm quá thì bác cứ dùng dây điện Trần Phú đi ...Túm lại là dây đồng tốt là được Cái này để bác RUM tiếp chiêu :wink: Cái này liên hệ Bác TYRO em nghe nói Bác ý có nhiều lắm :lol: Cái này không đúng với thiết kế mạch ,khuyến cáo là 100k trở lên mà cái của bác là 50k thì không ổn rồi ,có 20 nghìn một cái volume 100K cũ thôi ....Nôm na dễ hiểu...Ok không bác
OKKKKKKKKKKKKK 0 om là cực âm ạ? các bác thông cảm e chỉ online buổi sáng được thôi nên tranh thủ hỏi, hết phi máy tính là phải về rồi, nhà lại chưa có mạng thế mới đau :cry:
thế thì e chuẩn bị linh kiện để bắt đầu nhé. có linh kiẹn e sẽ hỏi thêm, ko có máy ảnh ktsthees mới chán. hôm qua lục lọi chợ giời chả tìm được cái volume 100k x2 nào cho nó ra hồn, toàn đồ lởm. mua được 2 em 200k mono của mỹ ko 10k 1 phát ko biết có dùng được ko nữa, nếu được lại pgair sửa chassi thế có chán ko cơ chứ
========CHÚ Ý SỬA SAI MỘT SỐ CHỖ ======= Bản vẽ mạch tín hiệu chỗ C6 = C7 của mạch nguồn nhé . Vậy thì đầu + của C7 là B+ .Đầu - của C7 nối vào đầu + của C8 nhé ...Mi an he
Dùng mono hơi bất tiện là phải chỉnh Volume cho cả 2 kênh, Để xem bác nào ở HN hay Bác Viagraless có thể giúp con 250K A stereo nào không ?
chao các bác! e liệt kê linh kiện ra đây có gì sai sót các bác điều chỉnh giúp e cái nhá: Tụ: - 100/220uf/ 450v =1 - 47uf/450v= 2 - 22uf/450v =2 - 100uf/150v= 2 - 0,22uf/630v =2 ( cái này là ko phân cực phải ko ạ?) trở: - 220k =5 - 12k = 2 - 2,2k = 4 - 100r = 6 - 250r = 2 - 220r = 2 tất cả trở e chơi 5w luôn được ko? - choke 5h = 1 - cọc loa 2 đen 6 đỏ ( cho 3 trở kháng loa 4, 8, 16 ohm cái này nhà có sẵn) - volume stereo 100k = 1 ( vẫn chưa mua được) - công tắc 2 cực mua được 2 e second foot của mẽo - ổ cắm có chồng nhiễu ( vẫn chua có) - biến thế các loại ( chưa đặt quấn vì hom qua call cho chị thúy chinh nhưng ko có ai nghe máy) - đèn đóm chưa có gì sất ( bác Rùm ơi! vụ EL34 e nhờ bác sao rồi ạ?) Tính đến bi h e mới sắm được công tắc và cọc loa cho e hỏi thêm cái này: e thấy chỗ bóng EL34 có có cái công tắc s1 có phải là công tắc hồi tiếp ko? nó có tác dụng gì? mình bỏ đi luôn ạ? -
47uF/450V : 1 cái cũng OK Có thể dùng 47uF thay cho 22uF ( khó tìm ) 100uF/150V có thể thay bằng 150uF/ > 250V cho dễ mua 0.22uF có thể mua 400V được rồi Trời, trở 5W TQ toàn bằng sứ, to tổ chảng , 2W thôi, chỉ cái nào cần lớn ..thì mới lớn Tuỳ vào loa mà đặt quấn OPT có trở kháng ra, chửa nhiều làm gì . Chỉ nên có ngõ ra 4 và 8 -> giảm tiền cọc loa Ổ cắm ra đại cửa hàng vi tính mà mua ổ cắm mấy cái nguồn hư -> tất cả đều có chống nhiễu Đèn đang gởi ở nhà bác AnhTan Trước mắt thì cứ bỏ đi .
Chính xác . Nhưng thợ bây giờ mà đòi quấn có CT , 2 đầu 3 điện áp chắc người ta è cổ quá, Em thường không quấn CT, tốn dây đồng và tồn tiền
quên mất bác cho e các thông số cưa OPT luôn để e đặt quấn luôn thể. chán quá bác nhể, nhớ nhớ quên quên luôn :x
