Muốn biết cxó dùng được không thì phải có thông số kỹ thuật về nó . Với mach PP thì choke =1,3 H là đủ thậm chí không có cũng không sao Những bóng này khá thông dụng bác nên mua nó chứ đừng nên thay đổi. Sau 35 năm người ta còn nói thế này ( ngoại ngữ của tớ kém nếu dịch sai các bác thông cảm nha ) Ở đây chúng tôi muốn giới thiệu về AMPLI AU 111 Vintage 1999 . Mục đích chủ yếu là khôi phục nguyên bản ampli lắp trước đây , Kế thừa toàn bộ những ưu điểm từ đầu vào đến đầu ra Bộ điều chỉnh tần số âm thanh Về công xuất cũng không khác nhiều so với ampli trước đây với cấu hình như sau : Đèn đầu là đôi đèn ba cực 6AQ8 Ngoài ra vẫn sử dụng đôi đèn ba cực 12BH7A làm tầng đẩy và cuối cùng là đèn công xuất 6L6GC .
Dạ Ngày mai em sẻ chép thông số kỷ thuật để bác xem giúp em. Bằng tất cả nổ lực của mình em sẻ Học hỏi ,quyết tâm theo đuổi mạch này bác Kiên giúp em nhé. Cảm ơn bác
Chúc mừng thanghue đã có cao nhân giúp đở rồi nhé, hihi. Em cũng đang làm theo mạch của bác Kiên cho đây nhưng do nhiều trở ngại công việc quá nên mãi vẫn chưa có kết quả để báo cáo với bác Kiên được.
cái mạch 807 đã đi vào đời sống của bác kiên tốt quá rồi con gì. Lại được giúp thêm 2 cái opt sướng quá rồi còn gì. Cố gắng lên nhá cùng thì nhau làm nhé.

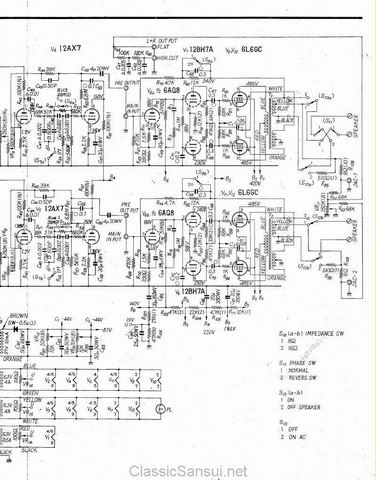

BÁc kiên cho em hỏi tiếp cái ni. bác thông cảm nếu em hỏi ngớ ngẫn. trên sơ đò mạch họ thiết kế chung cho 1 amp nên từ điện trở thoát lưới 470 k nếu cắt mạch ta gồm có 1 bóng 6AQ8 , 2 bóng 12BH7A, và 4 bóng 6L6. như vậy nếu lắp theo dạng monoblock thì phải có 2 bóng 6AQ8, 2 bóng 12BH7A, và 4 bóng 6L6 đúng không ạ ? vì mình phải tách 2 kenh nên cần 2 bóng 6AQ8 và bóng này mình chỉ dùng chân 123 thôi các chân còn lại thì bỏ đúng không bác Bác giúp em để sau khi hiểu mạch em sẻ tâph hợp linh kiện. cảm ơn bác

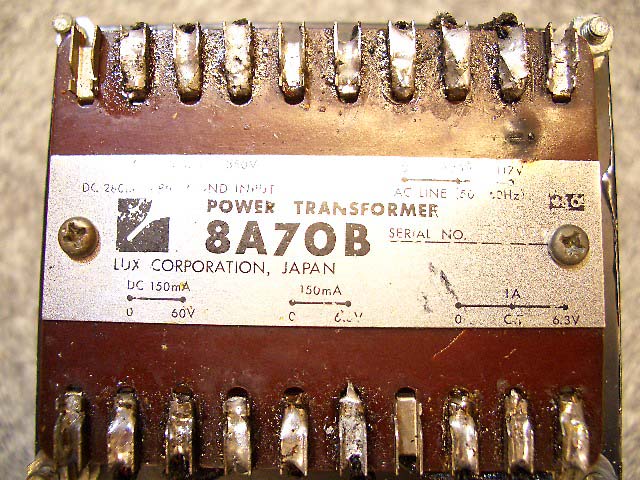

cái cục nguồn Luxman nó mang số 8A70B thông số : 0-----340 V-------350 V 0-------100 v---------117 v DC 280 mA Brid (50-60Hz) DC 150 mA 150 mA 1A 0-------------60V 0---------6,3 V 0--------CT----------6,3 V
Em đang nghiên cứu Cái mạch SS thì thấy cái ni hỏi luôn. ở Biến áp xuất âm PP có thêm cuộn dây 3 mối tạo hồi tiếp âm cathod . Cái ni biến áp xuất âm PP OY 15 (5K) của lux không có. Không biết có ảnh hưởng chi không?
chọn kenh nào để làm monoblock Các bác cho em hỏi. Để cắt mạch làm monoblock. Vì kênh trái thì em thấy linh kiện không đủ bằng kênh phải. Em cắt 2 kenh để các bác xem chon giúp em lắp theo kenh nào nhé. Cái vụ ni em dốt lắm mong các bác chỉ giúp em. cảm ơn các bác và có phải mỗi kênh dùng 1 bóng 6aq8, 1 bóng 12BH7A và 2 bóng 6L6. nếu vậy thì bóng 6AQ8 đấu chân như thế nào (theo kênh trái hay theo kênh phải)
Re: chọn kenh nào để làm monoblock Thắng, Anh thấy em cắt bỏ mấy cái hình lằng nhằng phía sau cái mạhc OPT đi là vừa đó, chỉ có cuộn thứ nối ra cái loa thôi. Chấm hết :lol: :lol: :lol:
Re: chọn kenh nào để làm monoblock cái phía sau OPT thì em hiểu rồi nhưng khổ nổi là tâng đầu chổ điện trở 470k có 1 bóng 6Aq8 nó dính cho 2 kenh luôn nên tách thì tách thé nầo kênh trái dùng chân 1,2,3 kênh phải thì dùng kênh 6,7,8 vây moi không biết tách thế nào? kênh phải thì thấy mấy cái cọc nối B1,B2,B3,B4,B5,B8,B9 cùng một đóng tụ trở loằng ngoằng, trong khi kênh trái chỉ tháy có mấy cái cọc B1, B2,B3, B8 . Nên khôngbiết chon kênh nào. Monoblock thì em hiểu rồi. diy được một cái thì cái kia làm tương tự. Mong các bác giúp
1 / bác vào đây : http://tdsl.duncanamps.com/show.php?des=6AQ8 Để xem chan cẳng của đèn 6AQ8 Nếu bác lắp trung trên 1 chassis thì chỉ cần 1 cây 6AQ8 Còn monoblock thì cần hai cây vì không tách được ra ( ghè vỡ thì được ) Còn các cọc B1 B2 B3 ý nói các mức điện áp khác nhau
Thêm cho bác một ít thông tin về 6AQ8 6AQ8 = ECC85 = B719 = ECC805 = 6L12 = 6CC43 . Không có 6AQ8 thì dùng ECC85 nguyên gốc LUXMAN cũng dùng ECC85
Ngay sau chân số 1 đèn 6aQ8 có điên trở 51K tại sao họ ghi 1/2 bác nhỉ và và cái tụ, không biết bau nhiêu muy mà thấy đánh số 1*, 2*, trên cùng ở chỏ Sg9 cái này alf cái gì em không hiểu
Cả hai kênh đều không khác nhau tý tẹo nào cả ! Trên sơ đồ người ta vẽ cái đường ngang đó là mát ( GND ) Để cho dễ hiểu và dễ nhìn bác lắp theo nửa sơ đồ phía trên tính theo chiều chữ . Nếu đọc sơ đồ mà không hiểu thì làm sao bác lắp được đây :lol:
Cảm ơn bác Kiên vậy là em hiểu rồi. Em sẻ cố gắng , đây là lần đâu tiên em cầm cái sơ đồ mạch nên mơ màng quá. Hôm nay em mới phải học lại cách đọc điện trở
he he Thắng ơi, theo anh thì tập trung hỏi những cái trọng điểm thôi. Cái quan trọng là bóng tương đương thì bác Kiên đã chỉ rất rõ rồi, còn cái sơ đồ + ... nếu cần CHAT với anh nhé, sẽ rõ thôi mà. Để anh gửi file cho mấy thứ cần học trước nhé. Phải học thêm đó. Cố lên nhé.
Re: he he he he ngày ni em phải học điện tử. em tìm ra rồi có bảng so màu để đọc điện trở luôn. he he hay hay quá. biết mà hay ri khi tê em theo nghề ni cho rùi :lol: :lol: :lol: . chuyến ni em cố gắng làm cho bằng được

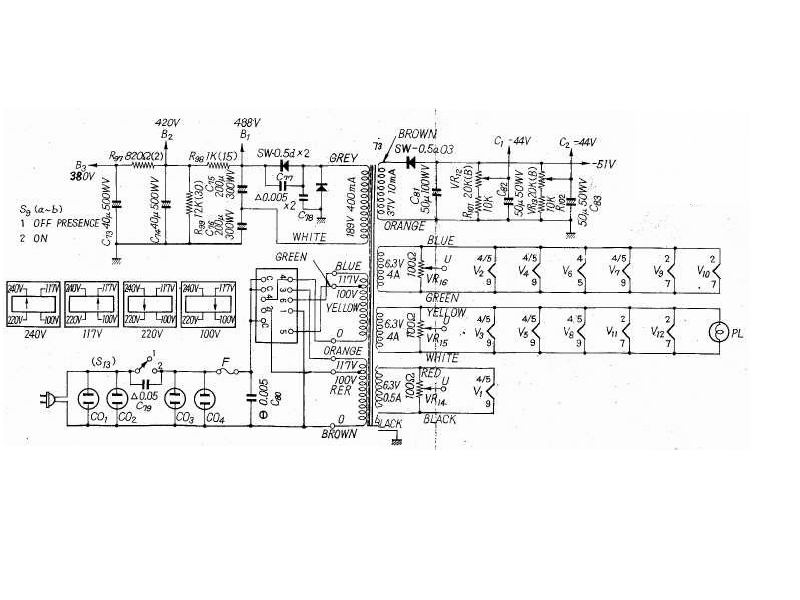

Bác Kiên giải thích giúp em cái này ạ. OPT của sansui có cuộn dây nối chân 8 Đèn 6L6 (V9) và Dèn 6L6 (V10), Nhưng OPT luxman thì không có cuộn dây này. Vậy em có phải nối chân 8 đèn (V9) và chân 8 Đen (V10) với nhau không , nếu nối thì khi nối có gắn điện trở không ? Mấy K ? . Có bỏ đi cái tụ C90 0.01 không? Tại cầu nối C1 điện áp đưa vào là 44 V , nhưng cục nguồn của Luxman là 75 V vậy có đưa vào điểm này được không ? Bác giúp em nhé. cảm ơn bác nhiều em hỏi có gì không đúng thì bác bỏ qua cho em.
OPT của sansui có cuộn dây nối chân 8 Đèn 6L6 (V9) và Dèn 6L6 (V10), Nhưng OPT luxman thì không có cuộn dây này. Vậy em có phải nối chân 8 đèn (V9) và chân 8 Đen (V10) với nhau không , nếu nối thì khi nối có gắn điện trở không ? OPT của LUXMAN không có cuộn dây đó thì bác đấu như trong hình này Mấy K ? . Có bỏ đi cái tụ C90 0.01 không? Điện trở đó là 1 ôm Cái tụ 0,01 có cũng được không cũng không ảnh hưởng tới âm thanh nhiều

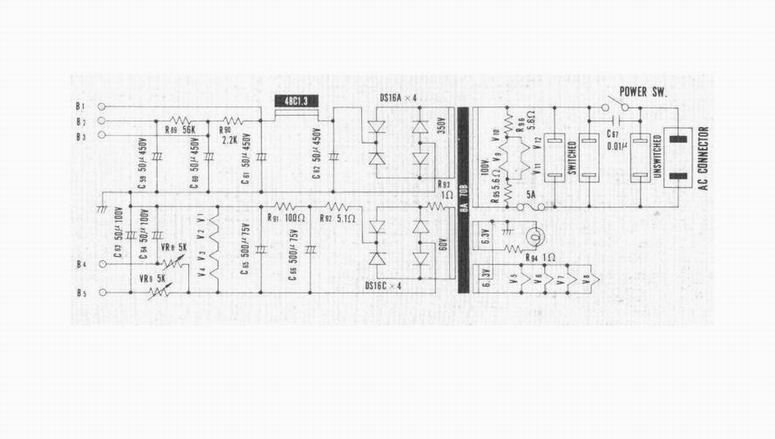

Tại cầu nối C1 điện áp đưa vào là 44 V , nhưng cục nguồn của Luxman là 75 V vậy có đưa vào điểm này được không ? Vụ này có hai cách giải quyết 1 là bạn thêm một con trở vào vị trí như trong hình dưới . 2 là bạn lắp đúng như nguồn của LUXMAN miễn sao tại đỉnh tụ C1 có âm 55V ( - 50 -:- 55V ) là OK
Bác Kiên ơi hình như kích thước ảnh lơn nên em không xem được. Cục nguồn Luxman em thấy chỉ có 6,3 V 1 A không biết có đủ để đốt tim không
