Tìm hiểu và DIY mạch “Blameless” by Douglas Self

Discussion in 'Bán dẫn' started by anhkhois, 5/11/13.

  1. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon
    Bác đọc kỹ bài em viết, có giải thích chuyện hồi tiếp rồi.
    Còn chuyện vẽ nhầm hay không (tất nhiên em vẽ nhầm là chuyện bình thường, nên mới nhờ các bác góp ý) thì đề nghị bác chỉ thẳng ra chỗ sai (phải hợp lý nhé) để em sửa.
    Thanks!

  2. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Trong mấy cái output stage anh thấy mạch d/ rất hay điển hình là Bryston và AARON.Anh rất kết Aaron No. 1 Millennium Power Amplifier vì quá hay mà mạch đơn giản,linh kiện lại dễ tìm.Khả năng lái tải tới 2ohm mà không gặp bất kỳ khó khằn nào.

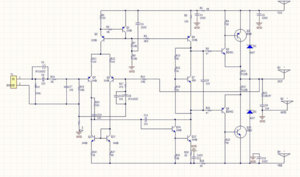

    Hôm thứ bảy anh có giải phẩu em AARON này,nghiền ngẫm mới thấy cái hay nằm ở sự đơn giản.Anh vẽ luôn rồi,để đặt bo test thử ... :D


    Attached Files:

    • 2.JPG
      File size:
      48,7 KB
      Views:
      899
    • 1.jpg
      File size:
      136,7 KB
      Views:
      895
  3. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon

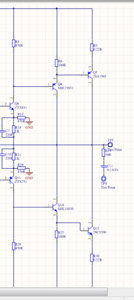

    Vậy mạch là một biến thể của kiểu CFP có độ lợi lớn hơn 1.

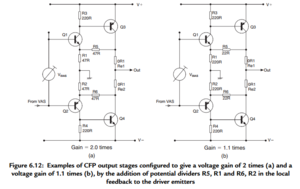

    Fig6.12 Audio Power Amplifier Design Handbook (5th) - Douglas Self


    Attached Files:

  4. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon

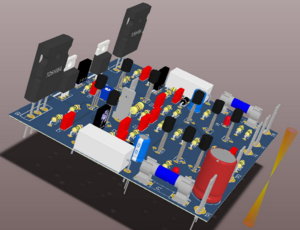

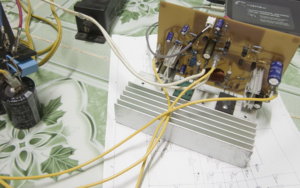

    Cập nhật tình hình là mạch Blameless Class-B em đã test chạy ok rồi, không hề ù xì tí nào mặc kệ em layout ẩu và câu dây lung tung. Em sẽ tiếp tục phần lý thuyết sớm nhất có thể, tuần rồi hơi bận tí với lo làm mạch test.
    Mạch test chạy nguồn +-40V, công suất tầm 60W và dùng toàn linh kiện phổ thông nhất có thể, tầng công suất chạy CFP vì em muốn test độ ổn định của kiểu này. Layout em làm hơi ẩu.
    Em đã đốt hết một mớ sò trước khi mạch chạy, một phần là vì nôn có mạch chạy nên làm hơi ẩu, nguyên nhân chính là em bị thuốc con MJE350 mua Nhựt Tảo, tin tưởng nghĩ là fake thì fake vẫn chạy được, ai ngờ chúng chơi ác đóng chữ MJE350 vào con... NPN, cứ đóng sò vô là chết sò, ban đầu nghi mạch bias nhưng sau đó xác định là driver có vấn đề, MJE chết đem ra đo đúng chết thiệt, nhưng đóng con MJE khác vào cháy tiếp,tức quá em tháo bớt ra test lại từng khối và khoanh vùng thì đúng là driver có vẫn đề, sau đó thay con MJE nhổ từ mạch khác đang chạy thì ok, mạch hát ngay cả với tầng công suất cũng là MJE, sau khi ok thì em đóng luôn cặp A1302/C3281 cuối cùng vào thì ổn định, bass ầm ầm, chưa review chất âm được vì em đang test với loa bass dàn Sony, còn ù xì thì gần như là không có.

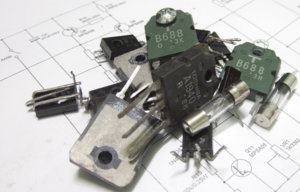

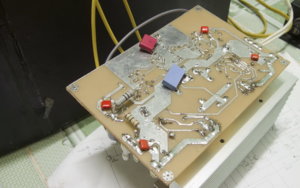

    Tởn tới già vụ con NPN in chữ PNP, đốt hết mớ sò (hình cuối), đa số là D718/B688 hy sinh để test. PCB 1 lớp nhổ ra nhổ vào, câu dây đắp chì riết nó tè le như vậy.
    Cảm ơn anh Quang và nhiều anh em khác đã hỗ trợ em test mạch Blameless đầu tiên này.
    Schema từ từ em hoàn thiện rồi đưa lên, mạch này không khuyến cáo làm theo vì chưa có mạch bảo vệ.


    Attached Files:

  5. thamnho

    thamnho Approved Member

    Joined:
    18/2/12
    Messages:
    40
    Likes Received:
    0
    Tình hình này thấy cần flameless hơn là blameless......................=))

  6. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon
    Flameless đã đạt được rồi, nếu di mass theo đúng hướng dẫn của tác giả thì ù xì gần như là không có, mạch có ngõ về loa ngay trên PCB luôn.

  7. ngvquoc

    ngvquoc Advanced Member

    Joined:
    27/6/09
    Messages:
    1.110
    Likes Received:
    0
    Bác cần hàng MJE350/340 xịn thì pm cho em. Tặng bác về làm demo cho vui

  8. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon
    Cám ơn bác, hàng tốt em cũng có nhưng cứ nghĩ test mạch với đồ chợ cho chạy đã, không ngờ bị chúng chơi quả này đau quá. Để em làm cho đàng hoàng chút rồi cắm đồ xịn vào sau.

  9. cacom

    cacom Advanced Member

    Joined:
    12/3/11
    Messages:
    93
    Likes Received:
    0
    .......................... Dellllllll................

  10. duchungnew

    duchungnew Advanced Member

    Joined:
    12/4/12
    Messages:
    70
    Likes Received:
    1
    Location:
    Dĩ An, Bình Dương
    Em xin góp gạch học hỏi bài của Bác anhkhois

  11. conrongco

    conrongco Advanced Member

    Joined:
    11/8/11
    Messages:
    1.244
    Likes Received:
    5
    review tiếp đi bác khôi ! :wink: :wink: :wink:

  12. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon
    Tạm dừng để các bác ngâm hết phần trước đã, em đang bận phát triển mạch khác xong là em viết tiếp liền à.

  13. binhdinhquetoi

    binhdinhquetoi Advanced Member

    Joined:
    17/12/10
    Messages:
    250
    Likes Received:
    0
    Location:
    Vĩnh Thạnh-Bình Định
    nhanh nhanh anh em đan chờ bác Khôi ơi. à bác cố gắn đề cập thêm vấn đề về tính toán thiết kế bộ nguồn như thế nào cho hợp lý. số lượng sò công suất tính toán chọn thế nào cho đủ để tải hết công suất của amply.
    Hiiiiiiiiii em kiến thức còn lơ mơ nên hỏi cũng lơ mơ, nhiều khi là nó quá sơ đẳng. mong bác thông cảm :)

  14. conrongco

    conrongco Advanced Member

    Joined:
    11/8/11
    Messages:
    1.244
    Likes Received:
    5
    cái này chìm rồi hả bác Khôi !!!! :roll:

  15. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Chào các bác

    Mình đã làm và đã nghe thử 1 tuần nay rồi , rất nhiều ngạc nhiên , 100% đồ anh Ba , DC offset 4mV, không bụp không ồn :mrgreen: , tổn that độ 300K VND



    Thân


    Attached Files:

  16. kkalord

    kkalord Advanced Member

    Joined:
    6/6/08
    Messages:
    392
    Likes Received:
    8
    Bác Hiền có file layout cho em ủi thử với, "DC offset 4mV, không bụp không ồn" thấy có vẻ tốt, chất âm thì thế nào anh?

  17. touch3G

    touch3G Advanced Member

    Joined:
    3/1/10
    Messages:
    1.734
    Likes Received:
    1
    Con Aaron nếu khắc chế được vấn đề tự kích thì nghe cũng rất hay, và lại có sẵn bo. Ủi làm gì cho mệt hả bác. Tiêu chí "DC offset 4mV, không bụp, không ồn" có thể dễ dàng đạt được với Aaron nếu dùng linh kiện chọn lọc.

  18. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Chào các bác

    Thì trong khi chờ đợi bo Arron mình táy máy mua kit theo tô pô này CFP , chạy cả ngày không thấy nóng sò cũng chả cần bias thêm làm gì làm một phát ăn ngay chỉ cần mát 2 PNP vi sai là xong , nếu không mát thì DC offset sẽ ra 10-15mV , đang order them một bộ nữa để làm computer amp , topic nó nằm ở đây nè

    http://www.diyaudio.com/forums/solid-st ... t-amp.html

    Chất âm thì rất ngạc nhiên , bộ gõ của nó cũng hao hao như nem chả quá tốt so với số tiền bỏ ra ( $16.99 cho 2 kênh free ship 3 tuần :evil: ) , cái này mid high rất tốt , bass cũng không tệ , gain hơi cao nên có thể không phù hợp với NAC72, nhưng không có bảo vệ gì cả , nếu chập dây loa là cháy sò liền , sò dùng Sanken A1186 and C2343 mình nghi ngờ là đồ anh Ba nhưng sao nghe cũng tốt chả biết thật hư như thế nào .

    Bác kkalord ơi , mình mua kit mà bo thì hai mặt chắc không ủi được đâu , thôi mình quay lại làm Ảrron đây .

    Thân

  19. anhkhois

    anhkhois Advanced Member

    Joined:
    15/6/09
    Messages:
    792
    Likes Received:
    18
    Location:
    Saigon
    Dạo này bận aaron xong lại bận đi kiếm cơm nên em chưa viết tiếp được, nếu 1 cặp sò thì CFP nhiều ưu điểm lắm, đặc biệt là bias cực kỳ thấp chỉ 10-15mA thôi, ít nóng mà vẫn ít méo. Chưa kể khả năng kéo loa lên sát áp nguồn tốt, tức là cho phép swing rộng hơn với cùng mức áp, ổn nhiệt tốt hơn hẳn kiểu EF. Có vấn đề là kiểu này dễ tự kích hơn vì BJT tầng cuối chạy E chung và có gain. Naim đời mới (NAP100) chạy CFP.

  20. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Chào các bác

    Mình cũng đã làm CFP topo một lần nữa , lần này có 2 cặp sò chứ không phải một cặp , từ ngạc nhiên vì nghe rất ư là OK , chay nguội ngay chả nóng tí nào , bắt thẳng xuống vỏ hộp cũng OK , đã đưa sang anh bạn nghe thử ( cho luôn ... ) , mình sẽ mua lại bộ kit khác , tốn khoảng vài giờ là xong vì kit đầy đủ cả từ con ốc bắt xò chân chống pcb , chỉ có thay tụ I/P 3uF/100V MKT của kit thành 3.3uF/50V Nichicon BP-S , nghe giải cao leng keng như là F5 vậy và độ động cao hơn F5 nhiều ,đây là class B bias amp , rất thích hợp cho bi amp , active speaker, đa kênh ..., để mình mua lại rồi re viu sau , cái này cũng hợp với tiêu chỉ ngon bổ rẻ ( vì 100% đồ chị na :lol: ) ,cám ơn cụ AnhKhois đã đưa ra ý kiến này .

    Thân

  21. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    mạch này ok lắm anh. Em anhkhoi giờ không có thời gian phụ anh em nữa rồi . Người như em nó làm audio uổng lắm anh,khiêm tốn ,biết người biết ta,hiểu biết sâu và thông minh nên sếp cưng như vàng ,cho đi nước ngoài thường xuyên. Sếp của em nó biết nhìn người ghê,em khoái nhất em nó ở chổ nói tiếng Mỹ không có bị ngọng.... :D

  22. mimosalq

    mimosalq Advanced Member

    Joined:
    8/5/06
    Messages:
    12.824
    Likes Received:
    119
    Mạch này chất âm hifi , dễ làm nhưng chưa nằm cùng cấp với AARON được đâu? AARON giờ quá dễ dàng để lắp rồi,chẳng còn vấn đề gì phát sinh nữa.

  23. NDHien

    NDHien Advanced Member

    Joined:
    12/11/09
    Messages:
    1.693
    Likes Received:
    11
    Chào các bác

    Đúng vậy Aron chất âm nhỉnh hơn cái này , nhưng làm chơi cho vui mà , GM làm không tới cũng phải xính vính với nó và $22 cho hai kênh thành ra mình làm chơi cho biết , nguồn mình dùng nguồn của Arron cho cái này .

    Thân
