TĂNG ÂM LẮP ĐÈN CHÂN KHÔNG - toàn tập

Bài viết hay quá, cảm ơn cụ.
Em đang băn khoăn vụ PP class A và PP class AB. Thấy bảo PP class A hại bóng hơn nhưng chất âm hay hơn. Liệu cái này có liên quan đến hài chẵn hài lẻ không cụ?



Chắc chắn là có cụ ơi, class AB thì méo giao điểm là dĩ nhiên. Class A PP thì hai bóng và OPT cực cân nhau thì sẽ như Class A Sing gồ thôi.



Trong mạch công suất sing gồ en để tránh méo lệch hai nửa chu kỳ của tín hiệu thái quá, họ sẽ đặt dòng tĩnh của bóng sao cho vừa nằm trong vùng đặc tuyến đẹp của bóng và từ trường tạo ra bởi dòng tĩnh trên biến áp nằm vào giữa đường từ hoá của lõi thép (Vấn đề này rất căng với diy, ta thì dùng lõi to khủng cho chắc ăn). Đường từ hoá khi chưa bão hoà của lõi thép là khá thẳng (Cũng phụ thuộc vào loại lõi) nhưng khi bảo hoà cũng rất nhanh chóng gây cụt đầu tín hiệu như chơi.
Giả sử biến áp xuất là tuyến tính, đặc tuyến bóng là tuyến tính thì mạch nào cũng không tạo méo. Em nói riêng về mạch pút pun, kể cả khi ta chọn bóng và OPT cân nhau trong thực tế. Để ý chút về đặc tuyến của bóng ta dễ nhận thấy dù là class A hay class B tín hiệu ra cũng sẽ bị tù đầu mặc dù rất cân hai nửa, phần nữa tầng lái của mạch puts pun thường cho ra tín hiệu sin đầy đủ. Trong các mạch PP cổ điển nếu có phân cực class AB thì tín hiệu lái cũng đưa bóng về chế độ B khi tín hiệu đủ lớn (Lớn hơn điện áp phân cực GK). Với mạch bias cố định bóng sẽ dễ đi vào vùng B hơn là bias tự động bằng trở Katot do tính chất mạch tự bias. Với bán dẫn thì có phần bias cố định nên dù class AB thì không bao giờ sò công suất sang điểm làm việc class B (Sẽ nói kỹ hơn khi nghiên cứu mạch cụ thể). Trở lại mạch class A PP, do bóng và OPT không thể cân nhau và đặc tuyến bóng không thẳng dòng điện cảm ứng trên hai nửa không thể tuân theo tính chất cuộn này giảm bao nhiêu thì cuộn kia tăng bấy nhiêu, vì thế từ trường cuộn này có thể "kìm hãm" từ trường cuộn kia và dòng cảm ứng sinh ra trên bóng này có thể chạy qua bóng kia gây mất năng lượng và méo. Tuy nhiên class A thì chống được méo giao điểm.
Nếu phân tích mạch sẽ thấy các hãng phối hợp các vấn đề này rất khoa học và tinh vi.
Từ các nguyên nhân trên sẽ sinh ra rất nhiều trường phái và cấu trúc mạch, cách sử lý sao cho hiệu quả.
- Trường phái trung thực cao, giảm méo triệt để.
- Trường phái nhạc tính gây méo chủ động toàn bộ.
- Kết hợp cả hai, công suất thì giảm méo triệt để nhưng dùng rề hay tầng pre là thành phần để tạo méo chủ động.



Em nói chút về biến dạng (Méo) và sự liên quan của hồi tiếp âm đến biến dạng.
Hồi tiếp âm là một kỹ thuật cứu cánh cho nhiều vấn đề khó khăn của kỹ thuật điện cần giải quyết (Các bác tham khảo các bài viết về hồi tiếp âm và dương là như thế nào có nhiều trên diễn đàn). Em bổ sung thêm là biến dạng có 2 loại là biến dạng tuyến tính và biến dạng phi tuyến (Không tuyến tính). Loại méo hài là biến dạng phi tuyến (Phi tuyến nghĩa là không cân đối, tuyến tính là cân đối), méo pha và méo biên độ là biến dạng tuyến tính (Không có hài). Mạch bass treble, EQ là 1 dạng biến dạng tuyến tính không tạo hài.
Hồi tiếp âm làm tăng băng thông, giảm méo, giảm trở kháng ra, ổn định điểm làm việc... có vẻ như là nó đa năng nhưng tại sao nhiều lúc chúng ta muốn tránh???

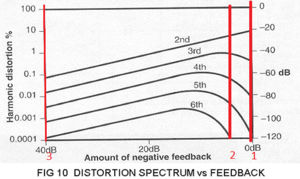

Các cụ xem hình minh hoạ sau (Hồi tiếp là âm nên đọc từ phải sang trái nhé).
Nếu tại vị trí 1 không có hồi tiếp âm: Méo bậc 2 là -20dB, bậc 3 là -50dB, bậc 4 là -80dB. Nhưng khi có hồi tiếp âm khoảng 5dB vị trí 2 đã có hài bậc 5 và sắp xuất hiện hài bậc 6 và biên độ hài bậc 3 và 4 còn lớn hơn trước chỉ có bậc 2 là giảm. Khi có hồi tiếp âm 40dB vị trí 3 có hài bậc 2, 3, 4, 5. Tuy nhiên nếu hồi tiếp âm sâu nữa các hài đều giảm biên độ.
Như vậy hồi tiếp âm đã làm tăng số lượng sóng hài, còn biên độ sóng hài có cái thay đổi có cái thì không. Đó mới là vấn đề khó khăn để lựa chọn mức hồi tiếp âm là bao nhiêu....Khổ phần nữa nó còn liên quan đến méo pha.

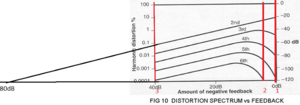

Nếu em kéo dài đường biễu diễn méo hài bậc 2 đến khi cắt trục hoành (Vị trí hồi tiếp âm 80dB) thì chúng ta thấy không còn hài nữa.
Nhưng khó khăn gì mà ta không thể áp dụng, mẫu máy nào đã áp dụng. Và các kỹ thuật để tạo âm thanh mong muốn. Mong muốn để mọi thứ rõ ràng không còn là "bí kíp" của riêng ai nữa. Để thành công cần sự góp ý của các cụ có kinh nghiệm và tay nghề. Mời các cụ.



Cụ chủ tpic bỏ đi mất tiu, có 2 người song tấu. Chẳng biết đúng sai ra sao, múa may ngại chết. Thôi em dừng trả topic cho cụ chủ.



Em múa típ
Tại sao "Bảo bối" hồi tiếp âm vạn năng như vậy mà ta hay hãng không dùng???
Để có thể hồi tiếp âm sâu mức độ nào đó thì hệ số khuyếch đại vòng hở (Hệ số khuyếch đại của mạch khi chưa hồi tiếp âm) phải lớn hơn mức hồi tiếp âm này. Muốn hệ số khuyếch đại lớn phải nối tiếp nhiều tầng (Hệ số cuối là tích hệ số của từng tầng), suy ra tốn nhiều linh kiện mạch phức tạp khó thi công (Dễ tự kích).
Với ampli đèn linh kiện đắt, đèn hệ số khuyếch đại thấp, lại phải cõng cái biến áp xuất tỉ lệ hạ áp rất cao (Hạ để giảm trở kháng). Tính chung hệ số khuyếch đại rất khó để làm thật cao lấy đâu ra cái mà hồi tiếp âm sâu (Chưa tính nhiều tụ nối tầng và biến áp làm lệch pha tín hiệu gây nhiều bất lợi - Mục này em sẽ nói sau về lệch pha).
Với bán dẫn thì dễ hơn rất nhiều, mạch nhỏ gọn rẻ tiền, bóng bán dẫn có hệ số khuyếch đại cao. Nên chuyện các hãng tăng hệ số vòng hở lên cực lớn rồi hồi tiếp âm sâu để giảm méo là kỹ thuật rất phổ biến (Em sẽ nêu ví dụ một số loại mạch thuộc hạng bạo chúa áp dụng kỹ thuật này).
Trong mạch có hồi tiếp âm sự ảnh hưởng của tính chất từng linh kiện rời rạc lên toàn mạch là ít hơn nhiều so với không hồi tiếp âm, nên những linh kiện trong vòng hồi tiếp không cần chọn quá cầu kỳ. Đôi lúc có những ampli đèn hồi tiếp sâu, thay bóng hay linh kiện khủng vào cũng thay đổi không nhiều âm thanh như không có hồi tiếp âm (Nhiều cụ gặp thực tế vụ này rồi).
Vậy nếu linh kiện không phải sừng tê thuốc độc thì nên dùng hồi tiếp sâu rồi dùng 1 tầng pre nữa ngoài vòng hồi tiếp để lấy "chất", tức là che chỗ xấu. Linh kiện khủng thì hồi tiếp ít hoặc không để phô "chất" ra.
Các cụ để ý mạch búp phơ là 1 dạng hồi tiếp âm rất sâu (Không khuyếch đại áp chỉ khuyếch đại dòng).
Em sẽ lấy sơ đồ của 3 ampli đèn đại diện cho 3 kiểu kỹ thuật hãng áp dụng. Và gần như ampli đèn cũng có 3 kiểu này thôi. Và lấy 2 ví dụ về bán dẫn có áp dụng kỹ thuật giảm méo để phân tích.
Ampli đèn em chọn là Mạc sinh tố MC275 KT88 PP, Audionote L4 EL84 PP (Bác ttanh chia sẻ sơ đồ) và Audionote Neiro 2A3 PSE. Bán dẫn em sẽ chọn 2 pre ampli của Goldmund.



Lót dép hóng típ . :mrgreen:



Tức là theo cụ bufffer thì dùng 6H1 với ECC88 không khác nhau mấy?

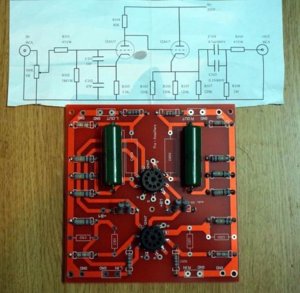

Em hơi lăn tăn, thế sao CDP nhiều người lại muốn ngửi qua mùi đèn bằng mạch buffer nhỉ.

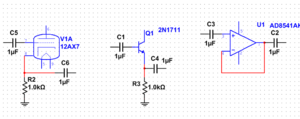

Lâu nay em chỉ tính búp phơ là mấy dạng mạch sau thôi. Nói nó ít ảnh hưởng thì đúng hơn chứ kiểu gì mà chả có áp đặt "chất" của nó vào, ý em là nó làm giảm méo và giảm tổng trở ra tăng tổng trở vào. Xuất Anode hình như không thể gọi là búp phơ kể cả chỉnh để Gain nó là 1.



Em nghĩ xuất Kathode hay xuất Anode về bản chất không khác nhau nhiều ( vì Ia=Ik-Ig) nên méo hài cũng y chang nhau. Đoạn này em chưa hiểu ý bác.



Đó là cụ tính trường hợp không có tải thì Ia=Ik. Nhưng có tải thì khác, phần nữa trở kháng khi xuất K thấp hơn khi xuất A nhiều.

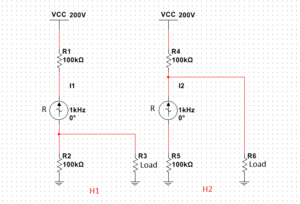

Em lấy hình tròn là ký hiệu của tube (Nó là 1 điện trở R biến đổi theo mức tín hiệu) và vẽ 1 hình tương đương 2 trường hợp xuất A và K. Các cụ chỉ cần dùng định luật ôm tính ra dòng áp sẽ thấy 2 trường hợp xuất A và K khác nhau đấy.



Em lại nghĩ cả 2 trường hợp đều là NFB, và đặc tính của đèn được thể hiện rõ nhất. Chỉ cần thay đổi Rk hoặc Ra sẽ làm thay đổi chế độ làm việc của tube, đưa nó vào đoạn làm việc tuyến tính ít hay nhiều.



Đúng như ý cụ cả 2 đều là có hồi tiếp âm, gain điện áp là như nhau (Ia=Ik) nhưng nội trở khi xuất bằng K nhỏ hơn xuất A. Điều đó cho thấy tác dụng của hồi tiếp âm lên trường hợp xuất K nhiều hơn rồi còn gì. Mà cũng chỉ cần có thế.



Hic, cụ hiểu nhầm ý em, NFB là non feedback, không hồi tiếp âm mà



Có FB chứ cụ, con trở Rk là trở hồi tiếp âm đó. Cụ ráp mạch không phải là khi đấu song song tụ với Rk ampli kêu to tướng lên là gì.

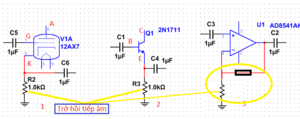

Mấy trở em ký hiệu đều gọi là trở hồi tiếp âm (Kiêm luôn tải Katot hoặc tải cực E ở trường hơp 1 và 2). 2 trường hợp 1 và 2 thay đổi trở này không ảnh hưởng Gain (Gain điện áp luôn là 1, chỉ ảnh hưởng Gain dòng nếu xuất K và E tranzitor. Xuất A và cực C tranzitor thì thay đổi trở có thay đổi Gain), chỉ có trường hợp 3 là ảnh hưởng.



Cụ đúng, em quên khuấy vụ không có tụ :mrgreen:



Cụ quên tụ vì xét mạch độc lập và trường hợp giống như đảo pha.



Chính xác. Lấy tín hiệu từ A và K gần như y chang nhau chỉ ngược pha :mrgreen:



Bài viết khá hay ....Em nghĩ sẽ rất có ích cho người mới chơi...



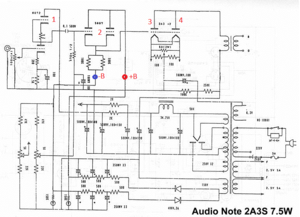

Các cụ xem qua cái mạch kinh điển Neiro 2A3 PSE này, họ thiết kế rất gọn gàng lại chọn linh kiện khoa học. Theo em nó thuộc loại mạch kiểu mẫu, dùng 300B hay 845 hoặc bóng khác cũng nên vận dụng cấu trúc tương tự. Nó không có hồi tiếp âm toàn cục nhưng có sử dụng hồi tiếp âm nội bộ của tầng, vừa đảm bảo độ chính xác mà vừa có chất âm đặc trưng của bóng công suất. Kiểu mạch này nên dùng cho ampli có linh kiện tốt, chất âm chủ yếu phụ thuộc vào OPT và bóng công suất. Tất nhiên linh kiện khác cũng rất quan trọng, từ tụ liên lạc tới tụ lọc nguồn. Em sẽ thử phân tích xem tinh hoa của mạch này nó nằm chỗ nào, sai các cụ bổ sung nhé.



Có 2 vị trí nối tụ xuất của tầng đầu dùng kiểu mạch khuyếch đại SRRP như trên hình em vẽ, em thấy mạch kiểu 1 không đúng dù nhiều sơ đồ vẫn nối kiểu này (Không biết Tây nó có xỏ mình không ). Neiro thì nối như kiểu 2.



Nhiều thông tin có giá trị
Các bác tiếp tục a
