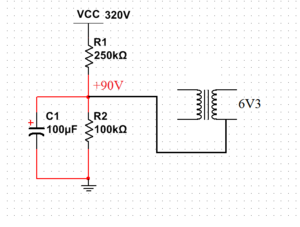

Để tránh sự phóng lửa do điện áp cao giữa sợi đốt và Ka tốt của bóng tầng đầu, họ có dùng 1 mạch nâng điện áp 1 chiều của sợi đốt lên khoảng 90V so với mass. Nhưng về mặt xoay chiều thì sợi đốt vẫn nối mass chống ù vì có tụ 100uF rồi.



Phần nguồn không có gì đặc biệt lắm ngoài chiện họ dùng nhiều tụ. Ngay sau nắn nguồn là tụ 100uF, sau choke là 3 tụ 100uF nối song song, em thấy có lúc nhiều tụ xấu nối song song thì có khi tốt hơn 1 tụ tốt điện dung tương đương .

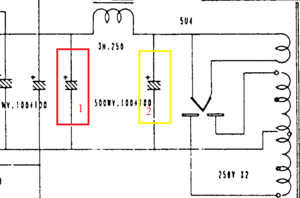

Trong trường hợp có 2 con tụ lọc nguồn điện dung như nhau, 1 con hạng thuốc độc và 1 con hạng lông thì các cụ dùng con thuốc độc vị trí nào?: (Như 2 con 1 và 2 em khoang trên hình).
a. Thuốc độc sau cầu nắn.
b. Thuốc độc sau choke



pow này chắc Bass đánh rất mạnh vì 2 bóng driver 5687 mắc // xuất Cathode Zout < 100 ohm.
Nhưng vẫn không biết dòng qua bóng là bao nhiêu. Bác tính thử dòng qua bóng Pre và driver khoảng bao nhiêu mA để xem điểm làm việc họ chọn thế nào?

Khi làm mới biết cái nguồn + - ngạy lằng nhằng và tốn nhiều linh kiện.
Bác tính thử Gain toàn mạch em sợ thiếu.



Tầng SRPP 0.8mA, driver 1.4mA mỗi nửa bóng. Gain SRPP là 31, còn Gain công suất thì chịu vì chưa tính tỉ lệ OPT.
Thằng +- có cái hay cụ ạ.



Em sợ rằng gain hơi thấp rồi đi thi chim chích lại không lên được :lol:

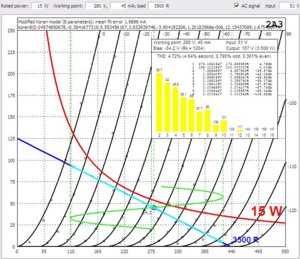

Em mô phỏng bóng đơn 2A3 phải cần 50v xoay chiều cấp vào lưới G thì mới đẩy ra được 3.5W



Các thông số đầu vào:
Uak 280v
Ia 45mA
Rl 3500 ohm.
THD 4.7%



Cụ Bùi tính thử tỉ lệ vòng dây sơ thứ Opt khi song song 2 bóng xem. Hai bóng thì vẫn 50 nhỉ, mà 50 này là Vp chia 1.4 thì ra Vrms=36. Vin=36/31=1.15 Vrms



Thiết kế cầu kỳ quá thực tế không bị đánh lửa như thế
Hay còn có nguyên nhân gì khác ???



Theo em tụ thuốc độc hay tụ tốt nên mắc sau choke vì ngoài nhiệm vụ lọc xoay chiều nó còn kiêm nhiệm vụ khép kín mạch khuếch đại tín hiệu



Em cũng nghĩ Vin = 1.15rms là hơi đuối các cao thủ nói nên = 0.6 là đẹp
Em chưa thử nhưng tầng pre chắc không chịu được tín hiệu vào 1.15 rms sẽ méo nghiêm trọng



Có đấy cụ ạ, cụ chưa gặp thôi. Ka tốt bị chập vào sợi đốt do đánh lửa đấy.
Em thấy ý cụ về tụ nguồn là hoàn toàn chính xác. Thuốc độc tiêm ngay sau Choke, con trước Choke thì khỏi cần tốt quá, tốn xèng vô ích.

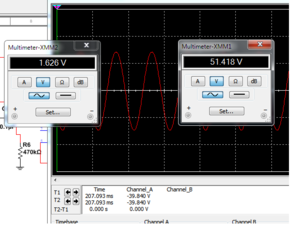

Cụ xem hình, vào 1.6Vrms ra 51Vrms còn lâu mới đến lúc méo cụ nhé.
Ampli Neiro coi như tạm xong, nếu ko còn ý kiến em chuyển sang châm cứu em Audionote L4 Kit (Cụ nào có phát hiện ra cái gì hay của nó thì lại bàn típ). Sơ đồ bác ttanh có đưa lên diễn đàn. Bác thanhlamluan copy bo.



Em vừa kiểm tra thử chế độ làm việc của bóng 6072 thì đúng là 2Vrms vẫn chưa méo. :lol:
Nhưng chế độ làm việc của bóng phải:
- Ia = > 3mA
- Uak = > 180v.
Thì nó mới rơi vào đường đặc tuyến phẳng.
Thay giá trị AC input = 1.6 vrms sẽ được AC out 58 vrms. Khi đó THD = 1.2%; gain = 36 lần.

Trường hợp Ia = 0.8mA thì méo kinh THD khoảng 5.7%.

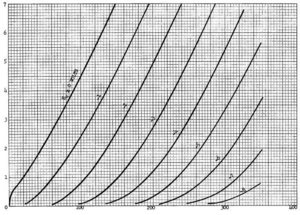

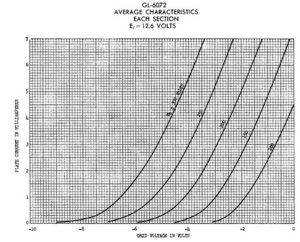

Nếu tra trên đường đặc tuyến Ia < 3mA méo rất cao.

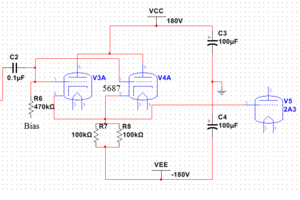

Mạch Cathode follower sử dụng nguồn + - 180v nên phân tích kỹ hơn vì để tube hoạt động nguồn B- có thể giao động trong khoảng rất lớn có thể từ -120v đến -180v phụ thuộc vào dòng qua bóng.
nếu B+ 180v và B- 180v thì dòng qua 2 nửa bóng khoảng 3.4mA; Bias khoảng -10v; Vak 170v.

2 bóng 2A3 chơi kiểu Fix bias nên chế độ dẫn của đèn driver lại chính là bias cho đèn công suất thông qua sụt áp trên cặp trở 100k.

Nhìn mạch đơn giản nhưng chế độ hoạt động khá phức tạp vì các tầng liên kết với nhau về điện áp và dòng.
Nối tầng trực tiếp kiểu này sẽ có băng thông rất lớn khi đó OPT ngon là nó đẩy ra hết các dải



Giáo sư Bùi xem lại, cùng lắm dòng qua 2 bóng là 180V/50.000 ôm= 3.6mA cả 2 nửa bóng song song cụ nhá.



Hì hì,
Em chia nhầm thật. Rk = 50k em chia có 5K thiếu 1 số 0 nên dòng tăng lên 10 lần.
Em đã chỉnh lại.
Thanks



Em mới đọc được bài viết của bác Tyro về phương pháp xử lý Hump trong Amp đèn
Trong đó dùng cầu phân áp ra DC khoảng từ 60-80V sau đó nối với đốt tim dùng cho cả đốt AC lẫn DC để triệt ù



Cách treo áp đốt tim này rất hiệu quả với bệnh ù và microphonic. (Hay gặp khi đi mạch và lắp bóng trong hộp kim loại).
Cầu phân áp này thường dùng tỉ lệ: áp treo = 1/3 áp nguồn.



Mạch nào mà cái Katot của đèn bị nâng cao vôn lên vài chục đến hàng trăn vôn so với mass thì họ hay dùng cái cầu chia điện áp cho sợi đốt đó. Còn không thì ít thấy.



Em nghĩ chủ đích của tác giả trong mạch này khi treo áp đốt tim là để chống ù
Còn chuyện đánh lửa là chuyện đề phòng vì rất ít khi gặp hiện tượng này, coi như một công đôi việc



Phải giải thích thế nào về vấn đề chống ù hum bằng biến trở chỉnh hum và "treo" điện thế sợi đốt như trên nhỉ?



nếu như nói đánh lửa từ sợi đốt và anot thì những dòng bóng có cao áp từ 1kv trở lên như 211/845 chẳng hạn.thì chắc chẳng thể nào dùng được. nhưng thực tế e chưa gặp hiện tượng này bao giờ.các bác nói có hiện tượng này xin cho e tí reviu



Sợi đốt và Kathode bác ạ

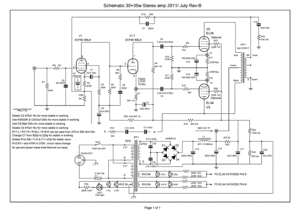

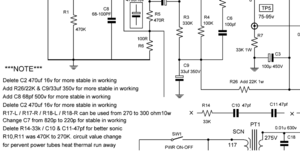

Mời các cụ xem sơ đồ ampli Audio note Kit L4 và mời các cụ xem cái sơ đồ này nó có gì đặc biệt cần học tập không?

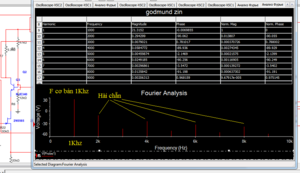

Báo cáo các cụ đèn đóm, em cải tạo cái mạch bán dẫn mà méo hài lẻ cực nhỏ. Còn chẵn thì nhiều hơn cả tube mà còn chỉnh được theo ý muốn luôn, rỗi em áp dụng thuốc này vào cái rề tube xem có dầy cui ấm áp lên không.
