Sao chơi đến 50mA là quá tải là sao bác. Công suất chịu đựng của 6C4C tầm 15W thậm chí hơn. Anode đèn 300V, Áp kathode tàm 75V khi đó áp Va-k = 225V Dòng chạy 60mA khi đó công suất = 13,5W nên hoàn toàn chạy ngon lành nhá bác.
Thì em cũng đang tính áp tại Anode của đèn đó thôi. Bác tính tại anode của đèn nhưng bỏ qua áp tại Kathode thì ko ổn rồi
em tính áp và dòng còn áp cathot nó phụ thuộc vào con điện trở thoát và cái dòng rồi.....như em nói phần trước thì cái điện trở thoát ở mạch bác chủ đang dùng có vẻ như làm qua tải bóng đèn.....còn về chi tiết cụ thể dài dòng văn tự em ko biết diễn đạt.... :mrgreen:

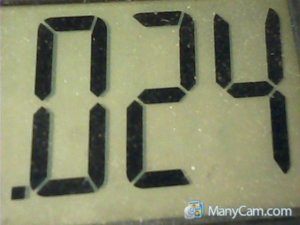

Em sẽ áp dụng đơn thuốc xem kết quả có giảm đáng kể được không. Cặp đèn 6S4S đang mới và nguyên tem kiểm định trên vỏ hộp nên em nghĩ không bị lỗi. Em tập làm... Cũng chỉ là niềm vui nho nhỏ, khi nào rỗi rỗi thì làm... Tất cả đều cố gắng tự làm, nếu có máy hút chân không chắc em cũng DIY cả bóng đèn luôn cho đỡ... "gió mùa đang về, em thêm chút" Bác lắp DHT dùng đốt tim AC mà 4 mV là siêu rồi, em đang ở mức vượt kế hoạch 600% (24 mV). Cao áp em đã đo thử, chỉ có khoảng 0.1 VAC như vậy có thể coi là tạm được.
Lần sau nếu làm chiếc khác em sẽ chú ý cách này. Bác mua đồ vừa qua xem và trả 200K với điều kiện phải tháo rời hết cả biến áp... Em sợ quá tải nên không dám thử tăng áp và dòng lên... Ngày trước nếu biết lắp DHT khó thế này thì chắc em sẽ không thử... Giờ đã lỡ rồi nên cũng gắng xem kết quả có tốt hơn được không.
it nhất là 2 bệnh: a/ Ù sì nhiễu AC 24mv ở 1k thì kiểm tra lọc nguồn nhất là mấy con tụ trung quốc dù mới tinh vẫn có thể dò, chống hum bóng pre, nhiếu tín hiệu trên dây tín hiệu từ rca đến volume ( tốt nhất tạm thời bỏ volume ra khỏi mạch mà kiểm tra chế độ làm việc của mạch đã) b/ Sóng sin 1khz mấp mô như vậy thì phải kiểm tra lại: + Chế độ làm việc của bóng công suất ở cả 3 dải nhưng trước tiên ở 1 kHz đã , opt tự quấn dù là theo công thức nhưng cốt, dây, cách quấn , cách vào cốt.... chẳng cái nào chuẩn cả thì quấn 2,5k mà ra 3k hay 2k là chuyện bình thường, chưa kể trở thuần quận sơ với mỗi cỡ dây lại khác nhau và dẫn đến H quận sơ khác nhau cả chục H thì chuyện căn lại chế độ làm việc cho bóng công suất là điều tất nhiên , lắp theo mạch hang chỉ là tham khảo sơ đồ nguyên lý thôi. + Căn đến khi nào suy hao khi phát sóng sin 1kHz chỉ tầm 1db là ô kê, nhìn sóng sin của bạn suy hao lớn quá và rất không ổn định nên phải kiểm tra kỹ cả opt nữa.
Bán đồn nát thì để lại cái vỏ và bóng bác nhé..hihi... có giải pháp chuyển đổi là bác lắp sang 6p3c cùng chân cẳng opt dùng 2.5k cũng oki luôn.....sau này làm ngon rồi lại quay lại 6c4c.... linh kiện chỉ thay mỗi phần trở thoát cathode...
Ôi, trang 11, tháng 11 lại giống thớt Đồng nát sáng CN thế này ư ? :mrgreen: Ôm chiếu ngồi chờ các chuyên gia đốt AC hum < 5mV để học mót.
Bạn VintageTube cứ làm từ từ, đo kiểm cẩn thận rồi sẽ đạt kết quả mong muốn thôi. Khi bạn bắt đầu dự án DHT thì tôi đã lắp xong và bắt đầu nghiên cứu trị hum AC cho đốt tim DHT như vậy cho đến nay cũng khoảng 2 năm tìm cách ha hum đốt AC cho DHT, lúc đầu tôi hum tận 40mV chứ không phải 23mV như bạn đâu nhưng dần tìm cách hạ xuống đến 4mV như bây giờ. Tôi cũng đã thử rất nhiều phương pháp chống hum 100-120 Hz. Nhưng chỉ được dến thế. Bạn tôi bên nhật làm SE ( PP DHT không hum 100-120Hz ) 211 và 813 hum 100-120 Hz = 0, soi bằng osscillo sịn hiện luôn thông số hum lên mặt đồng hồ chứ không phải loại osscillo của tôi hiện sóng rồi phải tính toán chút mới ra nên vẫn có sai số tầm 1-2mV. Các thông số đo hum tôi đã đo thực tế kể cả bằng đồng ho vom và soi osscillo và đã gửi cho bạn từ topic trước. Tôi tập trung vào mấy hướng chính: + Cao áp thật sạch, cho tất cả các tầng ( cao áp của bạn mà nhiễu 0,1V là quá lớn ) của tôi thẳng băng bất chấp có tác động xung đột biến của động cơ có chổi than lắp vào cùng 1 nguồn và cùng 1 ổ cắm. + Hệ số khuếch đại giảm tối đa nhằm giảm ồn và nhiễu + Không khai thác tôi đa công suất của bóng DHT, tôi chỉ chạy tới 75% công suất thiết kế của bóng là tối đa. + Cho bóng DHT làm việc ở chế độ 3 cực ( bóng của bạn là bóng 5 cực nên để làm việc ở chế độ 3 cực cho ổn đinh ) + Làm bảng mạch cho mỗi lần cải tiến để có kế thừa cho từng lần cải tiến hay sửa đổi để đảm bảo lần sau làm lại là đúng như cũ tối đa. Cái này rất mất công nhưng thực tế làm nhiều thì mỗi lần thiết kế mạch mới về cơ bản là ghép mạch này với mạch kiaddeer kế thừa nên độ ổn định rất cao. + Chọn bóng DHT có dòng đốt tim càng nhỏ càng tốt, hay công suất tiêu tán cho đốt tim càng nhỏ càng tốt, bóng DHT tôi dùng đốt tim có 6,3v và dòng đốt tim có 0,63A cho AC thời gian nung tim đạt chỉ có 1 s Tất cả phần trên cơ bản tôi đã có sắn khi bước vào trị hum đốt AC cho đèn DHT nên rút ngắn rất nhiều thử nghiệm. Cuối cùng tôi chỉ còn lại là ở nguồn đốt tim và OPT, nếu bạn đảm bảo những phần lưu ý ở trên thì cứ xoay quanh mấy cái nguồn đốt tim và opt thì sẽ đạt kết quả thôi. Để tôi rảnh rảnh sẽ soi osscillo lại lần nữa gửi cho bạn. Tôi không biết up ảnh lên Vnav nên bạn có địa chỉ maill thì gửi cho tôi để tôi gửi file nếu bạn cần. tôi có cả file anh của bạn tôi ở nhật soi hum 100-120Hz cho 211 và 813 SE đốt AC bằng osscillo hiện đại hơn của tôi nhiều hum = 0. Bạn cố gắng sưu tầm nhiều tài liệu, chắt lọc thông tin rồi hãy thực nghiệm mới có kết quả tốt, tôi đã từng thử vài phương pháp của bọn mắt xanh mà nó cũng nói sai nhiều. Chúc thành công.
Bá cáo cụ thienthanh là từ lâu lâu, em hóng cả khoai Tây lông lẫn khoai Lang vàng, thấy cả làng khoai chơi tuyền DC không ah. Cụ có trang nào < 10mV thôi cũng được, giới thiệu em! http://www.jacmusic.com/techcorner/SBEN ... umbal.html @ Chủ thớt: Ngài đã thử....đốt DC chưa? Rồi soi nó lên xem nhung nhiễu ra răng?
Đã là DHT thì chẳng cần cho thì em nó bản thân đã là 3 cực rồi bác. Em thấy nhiều bác rất hay nhầm DHT và DH, những loại bóng như 813, FD422, 4062...chỉ là bóng những bóng có đốt chim trực tiếp thôi còn DHT nó là Direct Heater Triode, bóng 3 cực đốt trực tiếp. Chính vì thế khi chơi đốt AC thì những bóng DHT có nguy cơ bị hum noi cao hơn những bóng DH. Bóng 6B4G hay 6C4C của bác chủ thớt bóng DHT, lần đầu mà chơi ngay loại này mà chơi AC kể cũng khoai, thứ nữa bác chủ lại DIY từ đầu tới cuối như biến áp nguồn, OPT, Choke...thì với những em DHT đỏng đảnh kiểu này thì lại càng khó khăn hơn trong việc tìm căn nguyên gốc rễ của bệnh. Giống như cụ Audiophile 9002 đã víêt, em nghĩ bác chủ cứ thử làm quả diot cầu thêm con tụ 15000uf sau đó cho vào đốt chim 6C4C xem thế nào đã, việc đốt AC hay hơn hay DC hay hơn thì cũng chưa biết mèo nào cắn mỉu nào đâu ạ Bác Thangfiji có thể thu nhỏ kích cỡ ảnh và dung lượng ảnh và post lên cho anh em học tập kinh nghiệm được ko. Việc bác lọc sạch cao áp cho các tầng có thể chia sẻ kinh nghiệm cụ thể như thế nào ko ạ. Em cũng làm em 6B4G này ít nhất cũng 4 lần rồi, và nếu chơi AC đành sống chung với lũ dù rất bé, còn chơi DC thì khả năng chặn hum tốt hơn nhiều.
Đúng là bóng 6b4g là bóng 3 cực thuần, tôi không xem kỹ datasheet nên nhầm là 5 cực. Tôi làm phần nguồn như sau : + Tầng pre Nắn đi ốt rồi qua 4 tầng lọc trong đó 3 lọc rc và 1 lọc LC rồi qua bộ ổn áp chạy tube trên bộ ổn áp cũng có 2 tầng lọc rc trước và sau ổn áp nên thực tế đến cao áp bóng pre là 5 tầng lọc kèm ổn áp và chỉnh áp để căn chỉnh áp làm việc cũng như căn chỉnh gain cho bóng tầng đầu được dễ dàng. + Tầng công suất : - Đối với bóng công suất lớn dùng trên 150mA tổng cho anot, trước kia tôi chỉ dùng 2 mắt lọc rc và Lc sau này thấy chưa được tốt lắm tôi chuyển thành 3 mắt lọc 2rc và 1 LC . - Đối với bóng công suất nhỏ dưới 150mA tổng cho anot tôi dùng 2 mắt lọc rc + 1 mắt lọc LC rồi đi qua ổn áp tube có 2 mắt lọc RC nữa. Mạch và PCB cũng như ảnh thực tế tôi có up bên hội Gióng thánh hôi ver 14 , 15. Tôi cũng chỉ là người lắp chơi thôi không phải chuyên gia hay chuyên nghiệp gì. Trong lý thuyết và thực tế còn rất nhiều sai sót. Giao lưu trao đổi chỉ nhằm hiểu biết thêm không nhằm tranh hơn thua chi cho mệt đầu. Cám ơn bạn đã trao đổi và chỉ ra sự khác biệt giữa DHT và DH. Tôi lắp bóng 5 cực đốt trực tiếp và chạy ở chế độ 3 cực.
Bác xem và giúp để giảm HUM xuống đã, còn noise, méo thì sau này tính tiếp. Đốt DC em đã thử nhưng cũng chẳng khá hơn mấy. Em đang băn khoăn là nguyên nhân cơ bản nhất gây nên HUM ở mức 24 mV hiện tại là gì?
Cụ chập đất đầu vào RCA xem sao nếu noise giảm thì pow của cụ gain cao quá. Nếu đúng như vậy thi cụ cho tăng hồi tiếp âm tầng đầu, hoặc hồi tiếp âm toàn cục. Nếu chập đất RCA mà noise ko giảm hoặc giảm quá ít thì xem lại mạch nguồn cao áp, cho tăng thêm L của choke tăng cường tụ bypass tại các nguồn lưu ý càng gần đèn càng tốt. Cần lưu ý các đi mass các dây mass tập trung đấu một điểm của tấm mặt, xem cự ly giữa các đèn có quá xa ko, dây cấp nguồn đốt tim ko bao giờ cho đi // với đường tín hiệu. Để chống nhiễu tốt opt không được đặt trùng và gần dòng từ của nguồn. Chúc cụ giảm được noise
Nếu hum tại 1Khz thì không phải hum do đốt tim AC cho đèn DHT đâu, Hum đốt tim do đốt AC cho đèn DHT loanh quanh tần số 100 - 120 Hz cái này tôi đã thực nghiệm rồi và nhiều nguồn cũng cho thực nghiệm kết quả như vậy. + Giờ chỉ còn lại mấy nguyên nhân: - Hệ số khuếch đại bóng pre quá cao loại này gây méo tín hiệu là chính chứ ít khi gây hum - Hum tín hiệu đầu vào từ RCA qua dây dẫn đến chiết áp volume cho này rất hay gây hum nếu không xử lý mass cho chiết ap hay giáp tín hiệu, mass tín hiệu, thường tôi nối mass giáp tín hiệu còn mass của tín hiệu trên rca tôi đi hẳn 1 dây riêng. Thử hum này cũng dễ thôi, tách nối tín hiệu từ chân chiết áp với lưới rồi bật AMP kiểm tra thấy hết hoặc giảm hum là do tại đây. - Nếu tầng đầu pre chơi theo kiểu duatriot với bóng kép thì cho mỗi lưới 1 con trở 1k vào để tách nhiễu giữa 2 lưới - Trước các lưới nên cho 1 con trở tầm 1 kom chặn lưới cho sạch - Tôi thấy bạn có nói nhiễu trên nguồn cao áp 0,1 V thì rất có thể là do cao áp mà nếu do cao áp thì kiểm tra mấy cái tụ lọc, nhiễu tầm 1 khz là tần số hơi cao thì hỗ trợ thêm con tụ bypasss cho lọc nguồn tôi thường có tụ bypass 0,1mf cho tất cả các tụ hoá lọc nguồn. - Bóng tiền đốt gián tiếp thì cứ cho 2 con trở 50 - 100 ôm dập hum vào đốt tin cho cẩn thận - Bạn có osscillo thì dùng nó soi cao áp nguồn, soi trước và sau tụ nối tầng , soi cọc loa là biết chính xác hum bắt đầu từ đâu mà.
Choke cho bóng DHT thường từ 10H trở lên. Bác kiểm tra lại xem....Dưới chỗ bắt biến áp vào chassic.... lót thêm 1 miễng bìa cứng vào vị trí bắt ốc để giảm rung cho mặt chassic.... các biến áp nguồn bác kiểm tra lại xem có rung hay không, đường tín hiệu vào nên dùng dây có bọc giáp làm mát....hy vọng bác thành công từ những giải pháp của mọi người... chơi bóng DHT sẽ mất rất chi là nhiều công sức...
Chết chửa! Em chỉ có choke Nga 2.5H.... E đo cọc loa ngõ ra những 0.05V AC mà ngồi nghe không thấy ù là sao nhỉ?
Cảm ơn bác .. bác có thể nói rõ .. chi tiết hơn về vụ đi mass được không ạ ? Nên đi mass hình sao hay đi mass sương cá.. Vụ mass từ cọc rca đi thẳng vào mass sao hay đi vào mass tầng đầu hay đi vào mass volume ? Em thử trên mạch của em thì thấy .. nếu tháo tụ thoát katod tầng đầu ( 1000uF/ 16v - loại tụ cúc áo ) thì đáng lý ra là gain tăng thì hum noise phải tăng.. Ấy vậy mà khi em đo thử thấy em chả biết hum hay noise giảm đáng kể .. từ 0,20 giảm xuống còn 0,01 đến 0,02 :shock: Em thì đốt DC thôi ạ Mạch em thì là mạch sun audio .. lắp bóng 6h8c và FD422 ạ...
Em làm amply thì đi mass như sau: Giắc cắm nguồn có chân mass được đấu xuống chassic ví dụ điểm A Cọc âm đầu ra OPT đấu thẳng xuống điểm A Mass cọc tín hiệu đấu vào mass volume, mass volume đấu xuống mạch Pre mấy chỗ thoát Kathode mạch pre, driver nối với nhau Thoát Kathode bóng công suất nối với nhau Các đường âm mạch nguồn nói với nhau Tất cả đưa về điểm A ( xịn nữa thì phần mass pre xuống điểm A bằng trở 10R//tụ 0,1uF)
Tôi tự layout mạch PCB và làm mạch PCB rồi lắp trên mạch PCB đó. Toàn bộ cái SE của tôi gồm 4 PCB riêng biệt để dễ nâng cấp và rút kinh nghiệm sau mỗi lần thiết kế mạch. + mạch nguồn mass chạy vòng quanh không đóng kín thoát mass tại góc bắt ốc xuống vỏ tại đó có jam để nều cần đấu mass qua tụ + trở trước khi cho mass xuống vỏ, đấy cũng là điểm nối mass sao cho các PCB + Các PCB nối mass sao qua PCB nguồn + PCB ổn áp chạy tube 6h2 và 6c19 - 6h6 vvv có chức năng chỉnh áp tương tự của Quang Hào mass chạy vòng quanh không khép kín mạch + PCB công suất + pre chạy mass xương cá + Đấu tín hiệu vào PCB công suất + pre tôi dung dây có giáp và 3 lõi. 1 lõi vào L , 1 lõi vào R, 1 lõi vào chân mass của RCA, Giáp nối mass thẳng về mass của PCB công suất + pre ngay sau chiết ap volume trên trục chính của mass PCB công suất + pre. mass rca theo 1 lõi dây tín hiệu về đến chiết áp ( vỉ chiết áp cho APLS ) đấu với vỏ chiết áp rồi cùng đấu với giáp tại mass chung PCB công suất + pre. Cách đấu này hơi lằng nhằng nhưng mục đích là tách mass RCA khỏi Giáp tránh tối đa mọi nhiễu có thể gây ra. Chỗ này dễ gây nhiễu với mạch gain lớn, AMP chi tiết + loa nhạy cao thì chỉ cần tháo vỏ đáy đưa tay đến gần chiết áp đã thấy loa ù lên rồi. Cái tụ cúc áo mà bạn dung ở catot bóng tiền nên là tụ that tốt, bạn dung tụ cúc áo tháo ra giảm hum thì đúng rồi vì 1000uF - 16 V loại tương đối thì phải tầm ngón tay cái rồi không thể là cúc áo. Tu feedback cho cả trep lẫn bass tại chân ca tot bóng pre nên dung loại that tốt, nếu không thì không feedback tại chân catot bóng pre làm gì cả mà chỉnh chế độ làm việc cho bóng pre lấy trep - bass sạch hơn nhiều. Còn nếu nhất thiết them bass thì chuyển feedback bass vào catot bóng công suất khi không có tụ tốt. Mà bạn dung tụ 1000mf feedback bass có nặng quá không???? tôi thường chỉ dung 100-200mf feed back 50% trên catot thôi.
Loa độ nhạy thấp thì ghé tai cũng chẳ có ù... mà ù thì do nhiều nguyên nhân không phải chỉ có 1 choke.... choke to khỏe bao giờ cũng tốt hơn choke nhỏ bé.... kể cá nhiều bác lắp không choke không đèn nắn cũng chả sao... :mrgreen:
