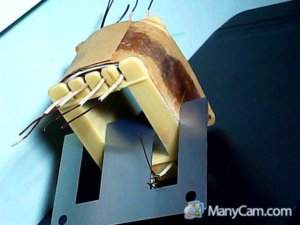

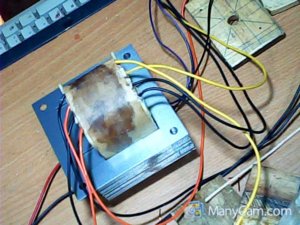

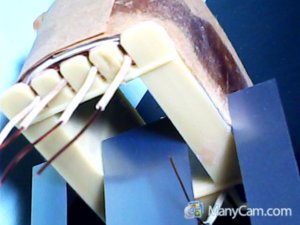

Lõi OPT em dùng fe xịn nhất mua tại shop gần nhà (fe trắng, 1 li 2 lá, mỗi cân 40K), em tập quấn và làm thử với chi phí ít nhất xem như thế nào... (Bộ nguồn của bác tặng, em đã có dự định dành cho một dự án khác lâu dài hơn). Biến áp nguồn thực quấn trên lõi 32 x 50 gồm các cuộn: Sơ cấp 580 vòng, dây 0.55. Thứ cấp: + 02 cuộn 6.3 VAC dòng 1 A (đốt tim 02 đèn 6S4S): mỗi cuộn 17 vòng, dây 0.85; + 01 cuộn 5 VAC dòng 3 A (đốt tim đèn nắn 5U3C): 14 vòng, dây 0.85 chập đôi; + 01 cuộn 6.3 VAC dòng 0.6 A (đốt tim 02 đèn 6H9C): 17 vòng, dây 0.85; + 01 cuộn cao áp 600 VAC dòng 0.1 A (có CT): 1600 vòng (800+800), dây 0.22. Giữa các lớp có lót cách điện tốt. Vừa đủ cửa sổ 16 mm.
Nguyên mẫu Đã xong: cặp OPT, biến áp nguồn Đã có: cặp 6S4S, cặp 6H9C, bóng nguồn 5U3C Thời gian còn 6S4S
Tình hình là em vừa đi nghe Altec đóng thùng oken, củ 416-8A, mid 806-8A, horn 511b. Nghe xong ra về mở bộ thập câm của em nghe lại với các bản nhạc quen, em càng thấy yêu bộ của em nhiều hơn bác VitageTube ạ
Em chỉ biết thông tin vỉa hè vì thế không được nhìn và nghe thử Amp 211SE hình như do một bác ở Quận 8 hay Quận 11 làm (HCMC có rất nhiều bác làm và kinh doanh amp đèn, phải có hình thì em mới có thể 'phán' bậy được :mrgreen: ) Chơi âm thanh là chơi nghệ thuật trên nền tảng kỹ thuật nên các thông số kỹ thuật cần được tôn trọng (thông số tốt nghe chưa chắc đã hay nhưng bộ nghe hay chắc chắn có thông số đẹp )
Bác xem lại cái dòng bôi đỏ chữ đậm ! Theo tôi nung tim 5U3C / cần dòng 3A; dây 85 chập đôi chỉ cho dòng 2,94A mặt khác để cấp dòng 3A hiệu dụng thì dây phải cấp dòng lớn hơn 3A, tuy nhiên toàn bộ máy của bác không xài hết dòng nắn cao áp của 5U3C, nên có thể chấp nhận, tuy nhiên nếu nung đủ áp thì cuộn dây này có thể nóng (bác dùng dây tối thiểu phải 90 chập đôi thì OK). Thân
Em đã từng đốt thực tế vì cũng từng lăn tăn vấn đề ăn dòng... dây đốt tim 6c4c chỉ cần 0.7 là oki rồi, đốt tim 5u3c đốt tim như vậy là ổn vì tính mật độ dòng điện của bác như vậy là quá tốt rồi.... nhưng với điều kiện thép tốt....
DYI thì nên trừ hao nhiều thêm cho nó Hi-end , có phải là hãng đâu mà tính đến từng 1/10mm thế. Em ủng hộ phương án bác Cung gợi ý. Ngoài ra cuộn 5V này nên cách điện kỹ lưỡng vì 600V treo áp lên nó :wink:
Đây em nói đến việc đủ dòng đốt ạ.. Còn hàng DIY của em thì toàn to khủng bố vì vậy không cần cân nhắc đến kích cỡ dây...hihi
Bác "caoan" xem lại chứ dây 0,7 cho dòng 1A nếu chập đôi sẽ được 2A vẫn còn thiếu 1A cho em nó đấy bác ? Thân
Vâng nếu tính theo hệ số 3A/mm2 thì 0.7 thiếu 1A, nhưng 0.85 thì còn dư ạ.......Thường 5u3c em đốt tim bằng 2 dây 0,9 cơ.....vì biến áp em quá khổ.....
Không hiểu sao các bác cứ lấy mật độ dòng điện là 2-4 A/mm2 nhỉ? Cách chọn dây phụ thuộc vào làm mát và sụt áp, với cuộn đốt tim biến áp của bác thì 6-8 A/mm2 cũng được.
vâng thường thì em thấy biến áp nhỏ dùng 4,5 đến 6 vẫn ngon chán, nhưng mà chơi fe to để dễ quấn thì chơi hệ số thấp cho nó mát ạ. Biến áp nhật trong amply em thấy nó chạy sờ vào cũng bỏng tay hơn biến áp tự quấn.... các bác chuyên quấn biến áp bán hoặc bác có kinh nghiệm DIY nhiều thì em thấy ít người lấy hệ số thấp lắm ạ..

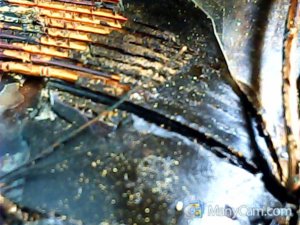

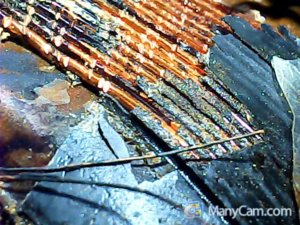

Như thế là đáng mừng hay đáng lo đây vì hệ thống ở đấy được chọn lọc và đầu tư rất nhiều về mọi mặt... Hiện tại ở quê em thì đây có lẽ là hệ thống tốt nhất (theo em được biết), hy vọng sau này còn có nhiều hệ thống khác để có dịp được trải nghiệm... Em có sẵn dây 85 nên dùng luôn, vẫn biết là hơi nhỏ nhưng thử nghiệm chút, nếu không ổn thì làm thêm một vài lần nữa để có thêm kinh nghiệm thực tế... Có vẻ là không ổn thật, sau vài giờ chạy thử thì được kết quả thế này:
Các hệ số kt để tính dòng điện qua dây đồng được các nhà xs tính cho dây đồng nguyên chất (tương đối vì không có gì tuyệt đối), có hệ số tạp chất lẫn nhỏ nhất. Còn đồng trôi nổi trên thị trường, nhất là dây anh tập, thì không thể nói hết được, có lẫn nhiều kim loại khác, ngiã là dây này sẽ có nội trở lớn => sụt áp trên cuộn dây cũng lớn hơn dây đồng thuàn chủng. Như vậy khi có tải, do sụt áp trên cuộn dây đồng lớn (ở đây ta gọi là dây hợp kim vì pha tạp nhiều) dẫn đến dây sẽ nóng, nội trở càng nhiều thì sụt áp càng lớn = tổn hao đồng càng lớn và cuộn dây sẽ nóng, ngoài ra sẽ cấp không đủ áp cho tải vì đã bị sụt áp tại nguồn (cuộn thứ cấp). Với dây Nhật, bác nào đã từng tháo các BA Nhật sẽ thấy rằng dây đồng Nhật rất tốt, hay trước đây có dây Bun cũng vậy, dây rất mền. Cho nên khi sử dụng dây để cuốn BA (bao gồm cả nguồn và OPT) ta cần phải tùy chất lượng dây đồng để gia giảm đường kính dây hợp lí. Ngoài ra cũng phải chú ý tới lõi Fe, với những lõi Fe chất lượng kém, có nghĩa rằng tổn hao Sắt sẽ lớn điều này làm tăng dòng tải cả cuộn sơ và thứ. Vậy nên cũng phải tăng thêm đường kính dây một ít, có vậy BA mới an toàn, một dụng cụ đt nhiều khi phải làm việc trong thời gian dài chứ không phải chỉ trong một hai giờ, nên càng phải lưu ý để BA không bị quá nóng. Chia buồn cùng bác "VintageTube".
Có thể nguyên nhân gây lỗi là do chất lượng của dây đồng, của lõi biến áp... Em thử tính lại như thế này không biết có được không, các bác xem giúp em: Tks Thêm một lần làm lại...
Bác xem lại 2 dòng 3,4 quan hệ dòng điện và cỡ dây ? ngoài ra bác lấy von cho các cuộn nung tim hơi cao, mai tôi sẽ nói thêm. Thân P/s: bảng tính này có v/đ phải xem lại toàn bộ.

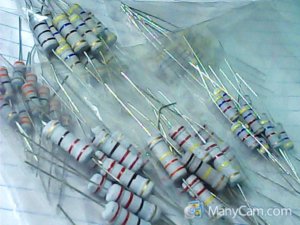

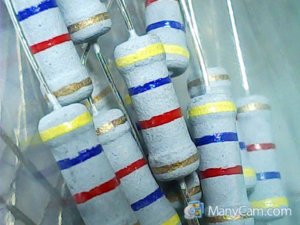

Bác xem lại và tính giúp số liệu cụ thể giúp em: Dùng lõi thông dụng có bán tại các hàng điện (fe trắng, 2 lá 1 li) với kích thước 32 x 50 thì chọn hệ số 4 vòng/vôn đã tạm được hay cần phải tăng thêm cho an toàn... Tks Trong khi chờ làm lại biến áp em đã mua ít trở AudioNotes

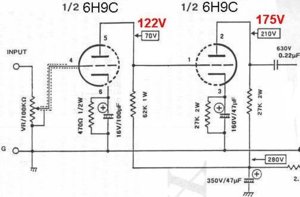

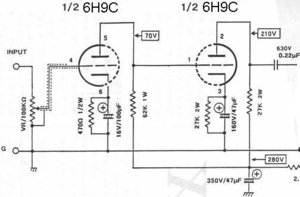

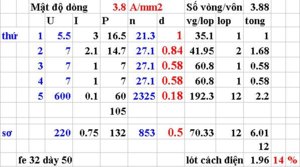

Bác tham khảo bảng tính dưới - phần số lớp dây thì bác tự tính, trong bảng d là cỡ dây không tính lớp sơn emay. Schema của bác là đèn 6H9C, ở đây tính cho đèn 6H8C để bác có thể cắm rút thoải mái. Còn nếu không thích thì cuộn nung tim 2 đèn 6H9C có thể dùng dây 0.7mm
Shop trong quê em bán nhiều bác à... Em đã xem nhưng vẫn lo là thiếu cửa sổ, chắc phải chuyển sang fe 38 để an toàn hơn. Tks Sơ đồ chân các đèn nắn nguồn và đèn công suất:

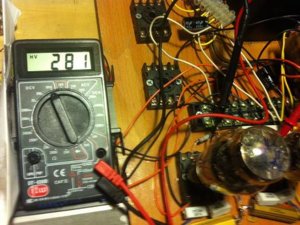

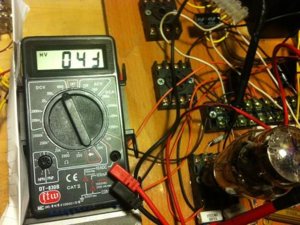

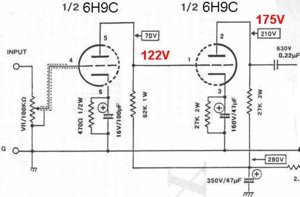

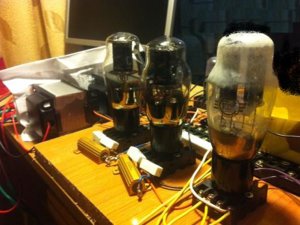

Đốt tim trước để xem dòng và áp như thế nào... Điện áp cấp cho Anot các đèn 6S4S cỡ 280 - 290 VDC (chiếc 830 bị mất nét nên không chắc chắn là số 1 hay số 7) Điện áp trên trở thoát Katot 1K cỡ 43 VDC
