Kính các bác! Sau thời gian dài dưới sự hướng dẫn nhiệt tình của các cao thủ hạng nhứt thành Gia Định, em tự nhận thấy đã tiến bộ rất nhiều về mặt kỹ thuật. Để công sức của các tiền bối truyền dạy cho em không trở thành "nước đổ lá khoai", nay em quyết định tự thiết kế mạch, và lắp ráp một cái pre amply chơi cho zui. Đây là dự án của em chúc mừng VNAV.NET chào Xuân Bính Tuất. Ngoài ra còn có mục tiêu là tiêu thụ bớt số linh kiện đã lỡ mua... dư xài 50 năm. Vì để ngốn linh kiện, nên em sẽ không làm mạch đơn giản ít đèn, mà sẽ làm mạch phức tạp, ngốn nhiều đèn một chút. Hồi tiếp tá lả cho nó hao linh kiện. Em sẽ post mạch và hình sản phẩm lên sau Chúc các bác năm mới vui vẻ
Chân thành cảm ơn sự giúp đỡ linh kiện của các bạn: . Viagraless tặng 2 cục nguồn (hề hề... rề mà chơi 2 cục nguồn đốt tim riêng, cao áp riêng mới ngầu). . Tyro tặng cục choke mẽo. . Teablue tặng volume và khoan giúp chasis. . Rùm Beng cưa giúp 2 má gỗ. . Gmartặng cây đèn 5Y3 (cây đèn to nhứt ấy) À, cái rề này mạnh lắm, vài bữa em gắm thêm cái giắc nghe headphone
Wa, Lão đại Thanhtruc03 chỉ có 3 ngày tét mà xong con pre ! Quá dữ . Nhưng mà Bác làm từ từ thì anh em mới theo kịp chứ post 1 bác hô tôi làm, post 2 bác chơi 3 cái hình xong rồi . Hôm nào ghé em cho oánh với mono block 845 thử ha !
Bác không cám ơn Anh Hai Nga Xô đã sx đèn cho bác làm Pre à ? Với TT03 thì thời đèn USA đã qua rồi ??
Chúc mừng Bác Thanhtruc03 đã hoàn thành Pre BÍNH TUẤT ! Nay em nghe nhận thấy âm thanh dầy + đều 3 dải + chi tiết. Đặc biệt rất uy lực.
Em nhìn sơ thì võ đoán thế này : Bác TT03 đã thực hiện với linh kiện không hoàn toàn giống với Sơ đồ đã post. Kính Bác vẽ lại cái mạch thực làm để anh em tiện theo dõi :lol:
Xin chúc mừng Thanh trúc đại sư ! Các ơn bác vì bác đã .... cám ơn em :lol: :lol: :lol: Bắt chước bác Rùm em xin có tý ý kiến : Em trở hồi tiếp toàn mạch có trị số 110KOhms hơi bị nhớn => tác dụng hồi tiếp không cao lắm vậy nên chăng bác làm 1 em công sờ tắc để thay đổi giá trị trở hồi tiếp như sau : - Trở hồi tiếp = 110KOhms dùng nghe Headphone - Trở hồi tiếp = 27- 50KOhms dùng làm pre cho nó ngọt ! :lol:
Ơ có ù xì gì không bác ? nếu có xin bác quay cái biến áp nguồn lại 180 độ cho em nhờ, lý do là cái vỏ sắt để chống nhiễu từ bác lại quay mặt nó vô vách thì còn nỗi gì ??? :? Nhưng mà cũng lạ, cái lão TT03 này làm đồ ít khi ù xì lắm, mặc dù trường phái đi dây của lão em không ngửi nổi....
Lý do đơn giản là : Ông trời không phụ người cần cù 8O Ổng này chưa lên mạng trả lời là do đang sướng hay sao í nhỉ ?

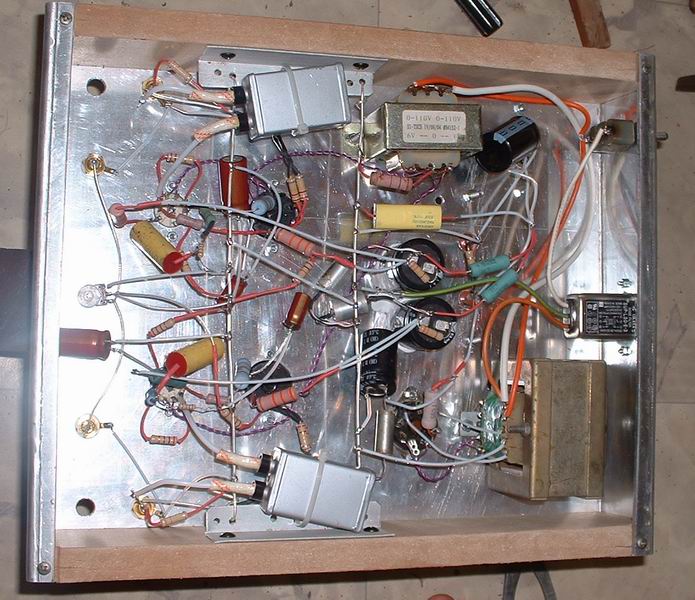

=> Đã đánh thử trên loa 95Db, chẳng ù sì gì ráo mới lạ. Em cho là có 4 lý do: 1/ Đốt tim riêng, cao áp riêng, nên muốn ù xì cũng khó à nghen! 2/ Choke xịn. 3/ Các bác có thấy em gắn con tụ dầu khủng bố trên chasis không (con tụ này còn to hơn cả cục nguồn)? 4/ Từ đốt tim đến đi mát đều sài dây bạc cho audio có vỏ bọc rất tốt, chẳng phóng, nhiễu gì được cả.

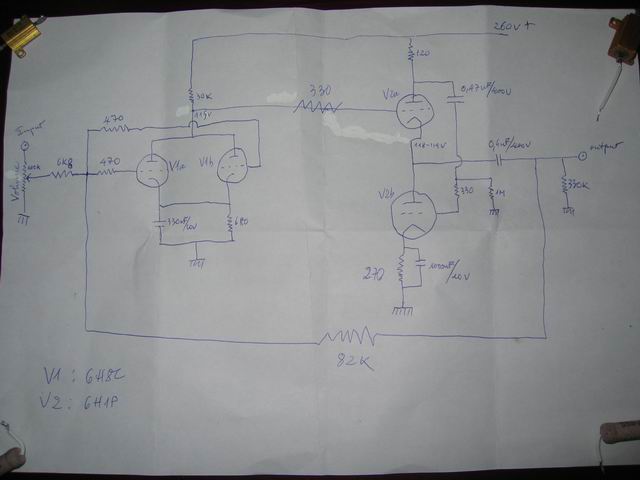

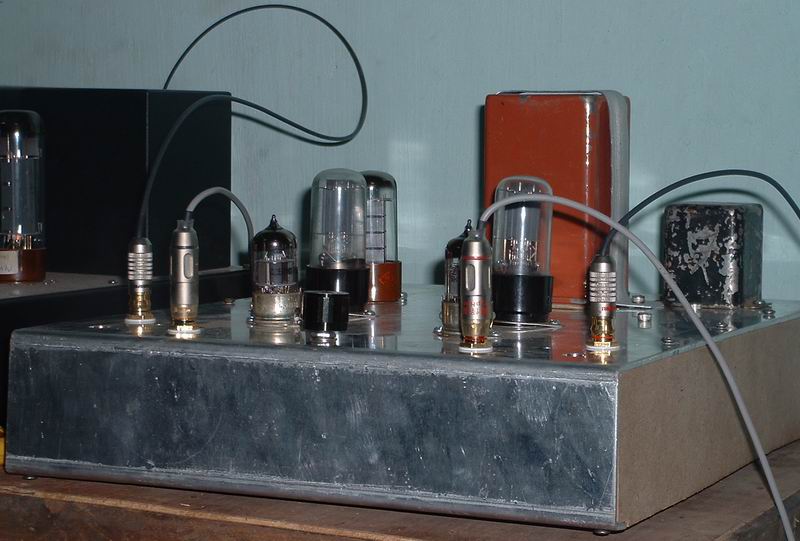

=> Mạch em vẽ gồm những linh kiện chính, có lược bớt vài món so thực tế cho nó đỡ rườm rà. => Mạch trên mỗi kênh chỉ xài 1/2 cây đèn 6H8C em thấy lãng phí quá nên thực tế em đã nối song song cây đèn 6H8C lại (nối các chân 1 với 4, chân 2 với 5, chân 3 với 6). Đồng thời, tháo bớt con trở 270 Ohm nối giữa catod đèn trên và anod đèn dưới của cây 6H1P ra => Và đây mới là sản phẩm hoàn chỉnh. Lúc bạn QuangMinh nghe thử là đã được mod lại như vậy rồi. => Khà khà, sau khi xong con rề này rồi thì em bắt buộc phải xài nó, chứ không thể chỉ đấu trực tiếp power vào CD được nữa. => Âm thanh được cải thiện rõ rệt khi có rề
=> Bạn Tyro liệu việc rất chính xác. Mạch này dù ít dù nhiều cũng bắt buộc phải xài hồi tiếp. Không có hồi tiếp thì nó mạnh như power, không nhích volume nổi. (À, chỉ mạnh thôi, chứ không méo đâu nghe) => lâu nay, nhiều bạn hay chê hồi tiếp (trong đó có em), nay em thay đổi quan điểm rồi.

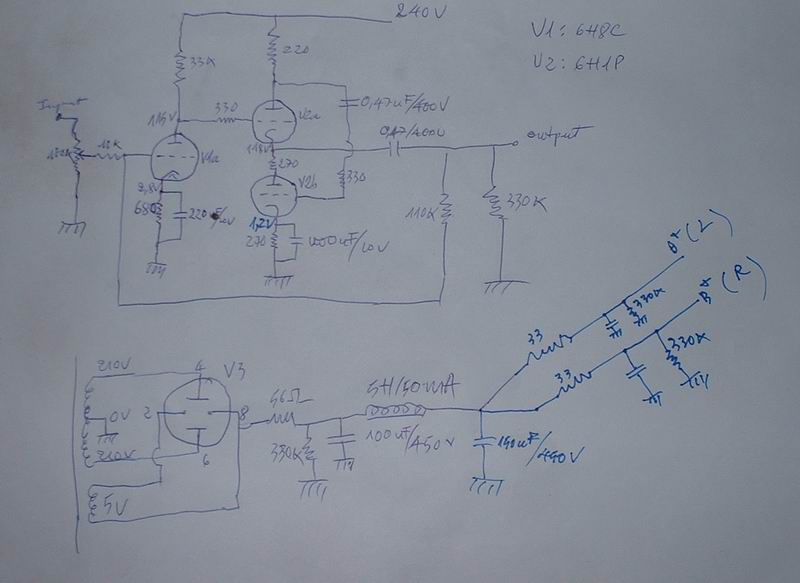

Mạch lọc nguồn vẫn như cũ. Nhưng em thay cây đèn nắn 5Y3 bằng 2 con fred RU4Ds, thì tăng được cao áp như trên. Dòng 6H8C lên 5mA, 6H1P lên 6mA Mạch này lợi hại ở chỗ không cần cấp điện cho pre thì vẫn hát được như thường, nhưng kêu nhỏ hơn thôi.
Cho Dzê em xin mạn phép hỏi là tại sao bác TT03 lại dùng tụ thoát Cathode rồi sau đó dùng hồi tiếp âm toàn phần là có ý gì riêng thay vì bỏ tụ thoát Cathode rồi bỏ hồi tiếp âm toàn phần hoặc là bớt đi hồi tiếp âm như thế theo xxx ý của em thì có vẻ hợp lý và tiết kiệm hơn được mấy cái tụ điện thoát Cathode và giảm thiểu hoán đổi pha do tụ điện gây ra trong giải tần số hoạt động Nếu bác có ý định tăng hệ số kdai thật cao sau đó dùng hồi tiếp để hạ tổng trở để lái tải nặng ví dụ headphone tổng trở cỡ 30 Ohm thì chắc có mòi không ổn đâu vì mạch của bác là mạch Cascode Follower tổng trở ra tuy rất thấp cộng thêm với hồi tiếp âm toàn phần sẽ còn thấp nữa nhưng không có nghĩa là nó có đủ sức lái headphone tổng trở 30 Ohm vì còn 1 yếu tố quan trọng là mạch Follower này rất khó cung cấp dòng ra cao cho những tải như vậy. Trên đây chỉ là ý riêng của em về mặt kỹ thuật quan trọng là bác thấy hay là được hihi Thân Dzê
Cảm ơn bác Dztronic đã chỉ dẫn. Em đã thử tháo tụ thoát catod ra, tăng con trở hồi tiếp lên 220K, thấy hơi khó nhận ra sự khác biệt. Thấy làm theo cách của bác tiết kiệm được 4 con tụ màu đỏ. Nhưng mục tiêu em làm con pre này còn để tiêu thụ bớt số linh kiện lỡ mua, nên em lại gắn vào như cũ. 8)
Nếu bác có nhã ý ráp preamp để tiêu thụ linh kiện thì em còn vài thiết kế preamp độc đáo nữa để bác thử xem coi có vừa lòng không. Thân Dzê
=> Bác nói có lý quá. Nhờ bác thiết kế giùm. À, trong số linh kiện lỡ mua của em không có biến áp liên tầng đâu bác nhé. Em đang chờ mạch đấy. Kính bác!
Bác yên tâm mặc dù thiết kế với biến thế liên tầng nghe rất hay nhưng vì giá thành cao nên lúc nào em cũng xếp nó dưới 2, 3 ưu tiên so với nhiều thiết kế khác vì trên đời mạch tube còn nhiều thứ để nghịch lắm không nhất thiết dùng biến thế liên tầng chỉ trừ khi các bác thích âm thanh đặc trưng của nó . Bác có thể bật mí trong kho bác có cái chi không để em còn thiết kế mạch cho phù hợp với dk của bác Thân Dzê
. À quên, em còn có một số 12AT7,12AU7, 6DJ8 nữa. . Nếu cần thêm đèn gì nữa thì cũng không sao đâu bác à, em sẽ mua hoặc... xin thêm chứ lo gì
