Tự làm mạch in tại nhà. Cũng dễ!

Cái màu đỏ có khác với đèn neon mình sài ở nhà không bác mattroi? Nếu khác thì nó có bán phổ biến ngoài thị trường không bác



Cảm ơn bác!



Đèn cực tím thông dụng thì bóng trong suốt cho ánh sáng xanh lam nhạt, bác có thể mua ở công ty vật tư y tế (giá trên dưới 100k bao gồm cả máng). Loại này khi sử dụng tránh để chiếu vào da hoặc mắt vì có thể gây tổn thương, công suất vừa phải (như bóng huỳnh quang), còn loại dùng trong hệ thống lọc nước thì công suất mạnh hơn và rất đắt không cần thiết.
Hình ảnh bác có thể xem ở đây:

http://www.thanhnhantne.com/product.php?id=36

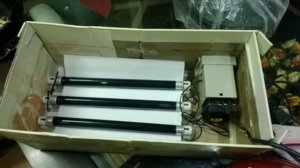

Phim để chụp tôi dùng giấy can , in bằng máy in laser . Chụp thì dùng cái đèn soi tiền như thế này :



Bác mattroidem cho em xin số dt em muon làm mạch in bằng cảm quang ma chưa hiểu gì về nó ạ

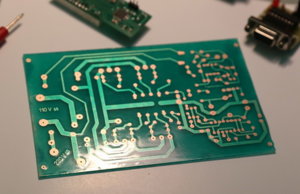

Ăn mòn xong thì phủ sơn xanh :



Bác cho em hỏi kỹ chỗ này, với loại bóng này (em không biết công suất bao nhiêu W) thì khi chụp đèn mất khoảng thời gian bao lâu là được ạ?(chỉ sài 1 bóng bác nhé!). Thanks bác!



Bác cho hỏi với 3 bóng này bác chụp thời gian bao lâu?
Mình có mua đồng nát cái máy soi tiền có 4 bóng, định tận dụng luôn cho tiện vì nó gọn nhỏ.

@vandk: món cảm quang này mình chuẩn bị đầy đủ nhưng chưa làm vì lâu này kẹt cái vụ in ra giấy can quá, cơ quan vợ có máy xịn thì ko dám nhờ sợ kẹt giấy phiền phức, còn chỗ free thì mực tệ quá



Bác cho em hỏi là in lên phim thì đường mạch màu đen vậy khi chiếu đèn UV thì chỗ đường mạch anh sáng đâu xuyên qua được mà làm mực in trên phíp đồng chết được ạ (chỗ này em chưa hiểu)! :?:



Nếu mực không đủ đậm thì in 2 tờ rồi chồng lên nhau cho chuẩn là được bác.
Để chụp thì phải chuyển âm bản, có mực dương bản nhưng em chưa thấy chỗ bán ở VN. Bác google chuyển âm bản nhé, dễ lắm.
Đèn em mua ở mấy chỗ bán điện dân dụng thấy có bán, họ gọi là đèn cực tím. Giống hình dưới.



Cắm điện nó có ánh tím, nếu không thích chế thì hỏi họ bộ tăng phô với cách đấu nối luôn, em thì chế.



Để chụp thì nên làm cái buồng chụp nhìn cho nó pro tí, không thì kê đại miếng kính lên chồng sách hay gì cao cao rồi chụp cũng được.



Khi ánh tím chiếu vào giấy trắng thì nó ra xanh xanh nhìn khá đẹp.



các cụ dạo này chuyển qua công nghệ cao hết nhỉ !



Ủi là đỉnh nhất bác. Cảm quang em ít khi làm (làm cho biết thôi, tại nghe khen dữ quá).
Làm rồi mới thấy lỉnh kỉnh, mất thời gian, tốn kém... Để phủ xanh mạch in thì được, chứ em nghĩ ai đã quen ủi mạch thì sẽ không dùng cảm quang để làm pcb.
Bác nào thỉnh thoảng mới làm thì đầu tư cảm quang cũng được, dễ có miếng pcb nhìn đẹp. Cá nhân em thì ủi hay cảm quang kết quả giống nhau mà ủi thì nhanh hơn rất nhiều, lại rẻ hơn cũng rất nhiều. :lol:



Bác cho em hỏi :
- Khi phủ xanh làm cách nào để chừa trống chỗ hàn chân linh kiện được vậy bác ?
- Bác mua chất phủ xanh này nguyên hộp hay chỗ bán có bán lẻ không ? Vì mình chỉ cần xài ít thôi.
Cám ơn bác đã chia sẻ với anh em.



Sơn phủ xanh ( có các mầu : xanh lá cây , xanh lơ , đỏ , trắng......) cũng là sơn cảm quang .Trong các phần mềm để vẽ mạch , bạn xuất ra cái file lỗ chân linh kiện ( soldermask ) để làm phim .Sau đó thì chụp như khi làm mạch ( thời gian chụp lâu hơn 1 chút...)
Sơn này được đựng trong các ống nhỏ ( bằng ngón tay cái ) bán 50k/ống .1ống có thể phủ diện tích rộng bằng cái bàn , khéo thì được nhiều hơn nữa. Đối với dân "a ma tơ" như ta thì quá ổn...
Cách phủ sơn này hoàn toàn có thể làm thủ công , bạn vào phipdong.com để xem hướng dẫn cách làm....
Chúc bạn thành công !



Làm một hai mạch thì là ủi còn có thể đều, chứ nhiều thì hơi oải.
Công nghệ cảm quang không phải là phiền phức, và cũng không quá đắt đỏ, Bạn có thể là mạch tương đương với 1/2 tờ A4 trong vòng 15 phút? PP cảm quang chỉ cần 10 phút!!!
Bạn nói đắt ? Biết làm rồi thì không đắt. mình nghĩ còn rẻ hơn là!
Còn chất lượng :
Xin miễn so sánh!



Quan trọng là, thủ công làm xong rất là ngại , ngại khoan, ngại cắt , hao mũi khoan, hao thời gian và ... không đi được mặt 2 mặt :evil:



Ồ...nhà bác này "pờ rồ" rồi ...chắc là doanh nhân...Nhưng cũng nên khuyến khích anh em mới vào nghề chứ nhỉ , nhất là các anh em sinh viên ấy.....



Bác Ngọc Anh đây chắc là bác viết những bài hướng dẫn làm cảm quang đây, em nghĩ vậy.
Em làm cảm quang có tham khảo qua những bài viết của bác học hỏi được nhiều điều, cám ơn bác!
Phương pháp nào làm quen tay thì cũng cho kết quả giống như nhau, ít ra với cá nhân em thì kết quả 2 phương pháp cũng như nhau.
Làm ít thì không quá quan tâm đến chi phí làm chi. Nhưng nói cảm quang rẻ hơn ủi thì không bao giờ đâu ạ, miếng phim cảm quang khổ A4 giá tầm 10k, còn miếng giấy đế decal thì... là giấy lộn có thể xin hoặc cân kg ve chai.
Em cũng dùng máy ép để ép mạch chứ giờ ít khi dùng bàn ủi nên 1/2 khổ A4 hay A4 em vẫn ép tốt (máy ép khổ A3). Thời gian bác ép xong miếng phim cảm quang lên board đồng thì em cũng ép xong miếng giấy đế decal lên board rồi (dùng giấy này thì không ngâm nước, ép xong chờ 1 tẹo là lột khô luôn).
Theo ý kiến cá nhân thì dù cảm quang hay ủi cũng chỉ để làm lẻ tẻ chơi cho vui, nếu cần làm số lượng lớn mà tự làm nên kéo lụa hơn là 2 phương pháp này.



Chú Đạt bữa nay mò vô chém nữa hả. Phủ xanh bằng mực phủ xanh chứ bằng gì, đều đẹp thì do cách phủ mực lên board cho đều là nó đẹp, không thì gớm gớm giống anh lấy cái cây lăn sơn mini lăn lên, dính tí lông ăn thua gì.



, Mình hay mầy mò về mạch in, mà nhất là PP thủ công, nên cứ thấy chỗ nào có bàn luận về mạch in thì thích lắm !



Trước đây mình cũng làm bằng bàn là => máy ép => Mực cảm quang => Film cảm quang.
Trong tương lai hay nói đúng hơn là trong "kế hoạch" thì tất cả các cái này sẽ được mình thay thế bằng laze.
Nhưng chủ đề nói về mạch thủ công, nên ta bàn một chút về mạch thủ công:
Thứ nhất, là không phải ai cũng đủ kiên nhẫn để làm được việc này (để đẹp chứ ko phải cho xong việc)
Máy ép => Tốt hơn nhưng giá thành còn quá cao, độ đồng đều của các mạch không cao.
Còn về vật liệu : Mực cảm quang là vật liệu rẻ nhất (rẻ hơn là!!!!!!!!!!!!!!!!!!!!!!), Nếu tính kỹ thì chỉ khoảng 500đ/A4 (Không xin cũng không nhặt bất cứ cái gì. Mọi thứ phải tính trên cơ sở là đi mua)
Nói chung thì mình hơi hướng đến những cái hiện đại, chứ không chịu dậm chân tại chỗ!



Cãi nhau làm gì , mình chỉ thấy mấy cái phương pháp này tiện khi làm lk dán thôi , cảm quang tốt hơn ủi vì cảm quang có thể làm nét nhỏ hơn mà tỉ lệ fail thấp hơn ủi .

Ngày xưa đầu tư đầy đủ tools toy , dùng cảm quang với phim các đây mấy năm bạn ngọc anh kia còn chưa mở shop buôn bán cơ ! Nhưng mà giờ lười rồi, quẩy mạch vẽ rồi gửi nhà máy cho nó nhanh !

Dồn dăm ba cái dự án lẻ tẻ vào cũng đủ 1 panel cỡ 600k, quẳng nhà máy ngồi rung đùi, thời gian đi nhậu, đi tán gái cho sướng. Đỡ lúi húi ủi ủi là là khoan khoan ( bụi thủy tinh , hóa chất hại chết mịa ) .



Ô hóa ra là mình đoán đúng



Hay quá, gặp được tiền bối đây rồi, ko phải em cãi nhau mà là tranh luận chút cho sôi nổi, Có gì xin được thỉnh giáo các bậc tiền bối!



Đoán đúng hay không đúng, bạn cũng không cần phải nói ra :lol: , tự mình đoán xong rồi tự mình bảo mình đoán trúng :lol:

Bạn thích làm mạch thủ công, bạn cứ làm thôi :lol: , có ai cấm bạn làm đâu ? :lol:
