Thắc mắc nguồn Ampli đèn

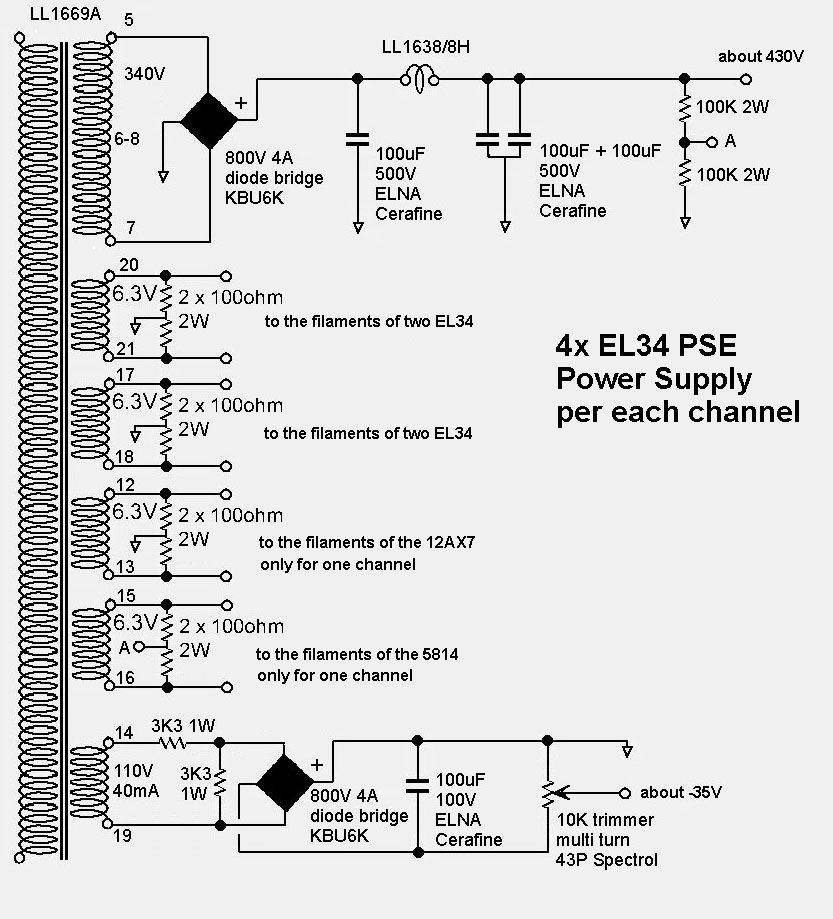

Bác nào Biết chỉ dùm điểm A (lấy nửa áp cao áp) phía cao áp nối với điểm A (lấy nửa áp đốt đèn) phía áp đốt đèn 6,3V là sao ? khó hiểu quá :?



Bác này đưa ra câu hỏi hay quá, mời các bác cao thủ nhào vô giúp dùm vụ này đi .

Điểm A đầu áp sẽ 215V
Điểm A sau thì chỉ có 3.15V

Nhưng chưa chắc 2 chú A này là 1 , bác cho thêm cái mạch tín hiệu nữa thử xem !



Bác vào trang này xem giúp, hình lớn quá post lên không được
http://www.audiodesignguide.com/my/el34 ... 34pse.html



-

hi-end đích thực đó bác PKHAUDIO à ! hic.

Phương châm thiết kế đó là cho đèn đốt gián tiếp, thay vì nối mát sợi đốt thì nó treo vào sợi đốt một điện áp B+ để điện tử nào vào lứới khiển bật ra là vô chủ lớ sớ mà gần sợi đốt nó hút ngay, lập luận này là để làm sạch tín hiệu gốc chống tạp âm.

Điện áp treo cao bao nhiêu là phục thuộc vào limit UKf của đèn đó.



Chào bạn PKHAUDIO

Cái này không có khó hiểu , nó hơi lạ vì mới gặp lần đầu thôi . Cho phép tôi giúp bạn nhé

Có hai phương pháp cơ bản để triệt Ù nền 50Hz gây ra ( Do 50 Hz lọt vào từ mạch vòng AC khép kín từ đèn Pre :

1- Cuộn 6.3V đốt tim đèn Pre được hình thành từ hai cuộn iêng biệt 2*3.15VAC , điểm giữa chung nối xuống Mass chung .

2- Trích một điện thế từ 70VDC đến 120VDC gắn trực tiếp vào Heater của đèn Pre và để treo ( Floating ) với Mass nếu cuộn 6.3VAC đốt không có điểm giữa như vừa nói . Trong trường hợp của bạn , tác giả theo kinh nghiệm thử nghiệm thực tế gắn vào Heater của tầng thư hai hiệu quả hơn nên không gắn vào đèn 12AX7 . con Amp của tôi cũng dùng phương pháp thứ hai này . Tuy nhiên , tôi sử dụng mạch phân áp để có 70VDC thôi không cao như thế . Nhìn hơi ghê phải khong , bạn ?


Nếu bạn định làm EL34 , chúc thành công vì đèn này rất hiệu quả và dễ kiếm loa


Thân



Vì trong datasheet của đèn 5814/12AU7 có khuyến cáo chênh áp giữa cathode và tim đèn nhỏ thua 100V nên đây là một trong những cách làm giảm chênh áp giữa cathode và tim đèn. Tuy nhiên khi chưa có schematic của ampli sử dụng mạch nguồn này thì khó xác định con số cụ thể để tư vấn chính xác cho bạn được.



Xin chào, bác bacuc phán đúng quá, làm amp EL34 rất đơn giản, ý kiến cá nhân em thấy chẳng cần phải treo đốt tim EL34 lên như sơ đồ đâu, cứ kệ nó chơi với AC và chỉ cần áp dụng cho 12AX7 cũng đủ hết ù rồi.

Chúc may mắn.
