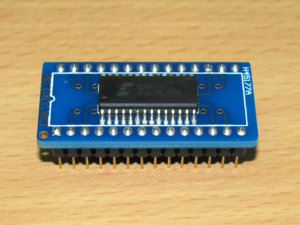

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em thì đang có nguyên bộ như trong hình, nếu bác cần thì em đem đi tháo chip CS8414 ra, em thì lại cần chip không chứ không cần socket
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 nếu bác ở SG thì em và bác trao đổi. em chỉ có con chip rời
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em thì đang có nguyên bộ như trong hình, nếu bác cần thì em đem đi tháo chip CS8414 ra, em thì lại cần chip không chứ không cần socket [/quote] nếu bác ở SG thì em và bác trao đổi. em chỉ có con chip rời [/quote] Vâng, em ở Tp.HCM. Thứ 2 bác đi làm thì đem em nó theo cùng, chiều em tranh thủ về sớm ghé qua trao đổi tù binh P/s : bác cho em xin địa chỉ và số điện thoại nhé.

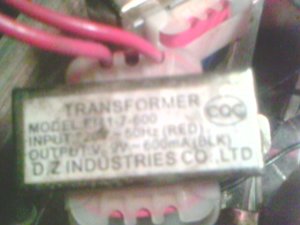

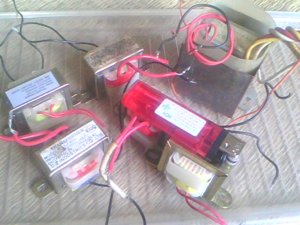

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 -Bác Hào ơi Em kiếm đc 5 cái transfor như(hình) Em định dùng cho cái DAC AD này mà Em thấy hơi lo vì là Em thấy trên nhãn mác nó ghi là ra AC=9V/600mA còn khi Em cắm điện vào đo chỉ đc có 8,7V(kô tải) khi có tải cấp vào HQ shunt(bo dac phần HQ shunt Em đã lắp xong) thì nó còn 8,4V kô biết khi cấp cho DAC nó có giảm nữa kô? -Vậy Bác Hào và các Bác coi giúp Em xem có dùng mấy cái transfor này cho DAC AD1865 đc kô? (kô biết các Bác thế nào chứ Em bây giờ mà quay quay b/áp Em ngại thế)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 ngon mà! 600mA quá dư giả :mrgreen: lắp đi bác! còn không qua STAV mua chỉ 1 cục Rcore 4x9v sd ok và gọn gàng hơn! chỉnh áp còn 5 vol ổn rồi mới đóng điện cho tín hiệu nhé! để 8,4v là tèo mấy con chip quí đóa! sau đó cân chỉnh tiếp. chúc vui
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Theo em cụ dùng 5 cái thì dư thừa quá, cụ chuyển bớt qua em cho đỡ phí. Áp sau khi có tải của cụ là 8.4v thì yên tâm là chạy ngon mà lại còn mát nữa cụ ạ. Nhiều bác tự quấn BA cho dự án chỉ quấn tới 8v thôi để cho mấy con sò đỡ phải gắn tản nhiệt đó cụ...
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Quá đẹp cho DAC rồi, bạn dùng 2 cái để đấu thành cuộn 9V-0-9V, còn lại 3 cái cấp riêng cho 4 nguồn còn lại hoặc 2 cái cấp cho 4 nguồn, sau khi qua các bộ low sunt reg nó sẽ chỉnh được 5V, tuy nhiên nên để khoảng 4,85V để khi chạy lâu điện áp nguồn không bị trôi quá 5V
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Theo em thì vấn đề điện áp cấp sang AD cần chỉnh theo thực tế. - Bước đầu là chỉnh điện áp ra của regu (chưa đấu điện cho chip) là 5.0v - Đấu điện cho AD và chỉnh lại điện cấp tới AD về 5.0v. - Kiểm tra điện áp của điện lưới cấp cho biến áp và điện áp cấp cho AD sau 10; 20; 30 phút. Nếu điện áp điện lưới ổn định ~220v mà điện áp cấp cho AD thay đổi thì tiếp tục chỉnh về 5v. (để có điện áp lưới tương đối ổn định thì nên thực hiện vào lúc đêm khuya hoặc sáng sớm :lol: ) Bước chỉnh này nhằm mục đích cho điện áp cấp cho AD luôn nằm trong khoảng 4.85-5.15V (điện áp hoạt động an toàn đối với AD) khi đóng điện, khi chạy lâu và cả khi điện lưới sụt hay tăng...
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Theo em nguồn nên thử tải trước khi cấp cho AD. Dùng trở tải chạy dòng max 60ma với thời gian 30' sau đó giảm tải dần xuống 5ma. Đo, cân chỉnh lại đúng 5V rồi mới dùng.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 -Em chào các Bác và cám ơn các Bác đã hướng dẫn. -Các Bác ơi Em định dùng mỗi cái b/áp này cho 1 nguồn(vì cái b/áp này cũng nho nhỏ thôi) còn 1 cái to hơn chút(hình) có 2 đường ra 11,3V - 0 - 11,3V dùng cho AD. Toàn bộ 4 cái b/áp kia và 1 cái b/áp có nguồn đôi đó Em đã cho cấp thử vào bo phần HQ shunt rồi và cũng đã chỉnh đc đ/áp theo ý mình rồi = 5V. Vậy các Bác xem giúp Em có ổn kô.... ổn là Em chơi liền đó. - Đúng là cái nguồn có V cao thì 2con IRF 9540,540 nó nóng hơn thật, vậy kô biết khi cấp cho AD nó có nướng 2 con Q đó kô các Bác nhỉ? phần DAC thì Em chưa ráp xong vì còn thiếu mấy thứ LK nữa nên kô biết khi nào thì mới cấp điện đc cho DAC để mà chạy thử đây buồn vì thiếu LK......chán thật.

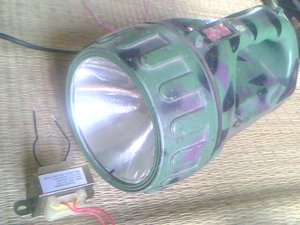

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Hi Bác ở đâu đó ta, nếu Bác ở HP thì Bác qua Em biếu Bác đủ luôn ạ bằng kô nữa thì Em mách Bác là chỗ Bác có cái đèn pin như(hình) kô thì Bác tháo lấy cái nguồn của nó đó....Em cũng thế mà ,Em lấy ở bãi đ/nát có vài K 1cái thôi mà.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cảm ơn cụ, em ở HN ! Đợt tới chắc pahri đi mua đồng nát vài bữa :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái b/áp to có 2 đường ra 11,3V - 0 - 11,3V nên dùng cho việc khác, hoặc bác tháo FE ra bớt dây thứ đi, để nguyên vậy dùng cho nguồn 9V - 0 - 9V thì 2con IRF 9540,540 nóng ran nên dễ trôi điện áp, tốt nhất là dùng 2 chú nhỏ đấu lại an toàn hơn, các BA này của anh Ba nên hơi nóng đấy dùng biến áp nguồn của radio cassette sony tuyệt cú mèo luôn !
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 lắp ok! nhưng bác cho con tản nhiệt vào IRF 9540 nhé!~
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Trong lúc tìm cách hàn CS8414 & 74HC04D em thấy cái này, gửi các bác tham khảo : http://www.etechclub.net/forum/index.php?topic=263.0
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hơ hơ ! Mấy cái clip này em gởi đường link youtube lên đây ngay từ những ngày đầu bác Hào đưa ké hoạch dùng chíp dán. Nhưng mà hình như chẳng mấy bác quan tâm đến cách hàn này => thành ra nhìn mối hàn của nhiều bác nó cứ...làm sao ấy :cry:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Anh em đâu có ai là dân chuyên nghiệp đâu anh ơi, em xem thấy phụ kiện đi kèm nó nhiều quá trời, thấy mỏ hàn là ghiền
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 EM cũng đâu phải chuyên nghiệp gì đâu bác, quan trọng là các bác chịu khó hi sinh một cái mũi hàn nung cho việc này thôi, chi phí cũng rất rẻ. Lấy một mũi hàn mới, mài vát góc 30* để có một mặt phẳng chừng 1-2mm cộng thêm hộp mỡ hàn vậy là có thể tiến hành được rồi. Em đã thực hiện phương pháp này với mỏ hàn nung 40w và thấy hiệu quả lắm, tuy không đẹp bằng tụi tây làm nhưng cũng đạt 80-90%...
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác Hào chưa gửi board IV cho em nhé. PM cho Bác mà chẳng thấy bác trả lời.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hàn thì học theo dễ nhưng nếu cần phải thay con IC loại này thì khó, chắc phải có máy hàn (khò hơi) chuyên dụng mới xử lý được
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hàn xong cái mỡ hàn nó chui vào bụng con chip, không hút ra được hết lâu ngày có sao không cụ, cái miếng giấy dùng hút mỡ hàn ấy là loại gì, sao em không thấy bán?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác Hào ơi cho em xin sơ đồ mạch Clock ngoài với.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Mỡ hàn chui vào bụng cụ không phải lo đâu, cụ dùng loại mỡ hàn trung tính, ko có axit thì không sao hết. Hoặc không thì cứ rửa kỹ bằng axeton cũng hết. Cái giấy trong clip đó mục đích là để hút hết mỡ cũng như axeton. Cụ kiếm miếng giấy thấm là dùng đc (không có cũng chẳng sao :lol: ) Nếu chip tèo, phải thay thì thay cũng dễ lắm cụ Khuê ạ, có 3 cách để thay: - Dùng dao dọc giấy cắt hết chân chíp rồi dùng mỏ hàn để gỡ hết các chân còn dính trên mạch. Cách này làm không cẩn thận sẽ đứt mạch trên bo => cần lấy cữ tì để đảm bảo mũi dao không chạm xuống mạch. - Dùng mỏ hàn để gỡ từng chân. Dí mỏ hàn vào chân chip rồi lấy đầu panh kéo chân lên, cách này làm mất thời gian và khó làm nếu không gian mạch không đủ rộng. - Dùng mỏ hàn, bù thiếc cho ngập hết toàn bộ các chân thành một khối, làm với cả 2 bên. Nhanh tay quẹt liên tục các hàng chân đến khi cả 2 bên đều nóng chảy. Nhanh tay dùng panh gắp chip ra. Với cách này nếu mạch chất lượng kém có thể dẫn tới bong mạch... Cách nhấc chân dùng panh (Cái này hướng dẫn luôn từ việc gỡ IC cũ tới hàn lại IC mới): http://youtu.be/V_cDV92IuWY Phủ ngập thiếc các hàng chân rồi nhấc ra: http://www.youtube.com/watch?v=7kyaz4Zrd78&feature=related
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 CỦA AN H ĐÃ KÊU CHƯA?? SAO KHÔNG SÂU HÌNH LÊN EM XEM VỚI!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cám ơn bạn nhiều nha; Với IC đã chết thì OK còn việc tháo lắp IC dán công nhận khó thật do cần phải sử dụng lại được mà không làm hỏng mạch in, trước đó mình tháo mấy con OPamp dạng dán có 8 chân cũng vất vả, học theo cách này cũng nhàn hơn, thấy chú em chữa máy ĐT di động nhấc mấy chú dạng này nhẹ như lông hồng , có cái hộp mỡ hàn mua về rồi nhưng chưa dám dùng sợ nó ăn cụt chân IC thì toi :lol:. Xong board DAC rồi, cuối tuần này lại lắp tiếp cái IV Board dùng đèn 5687, Hic ! mua từ năm ngoái bây giờ mới giở ra làm, không theo các cụ dùng output trans được, dùng tụ thôi !
