Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Phải để ý xem mấy cái còng này ở đâu kiếm về quấn thử mới được, thực tế cho thấy quấn BA nguồn, choke, output trans thì ngại chứ cái BA này 5 phút xong 1 cái chả thấy ngại cái gì cả , cái vụ đèn led nó vật mình 2 tuần cơ nhưng lúc đó nó vẫn hát chỉ không sáng thôi :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bao giờ cái đèn led tắt đi mà DAC không hót thì mới nghi đến con AD1865, hiện tại là con CS8414 chưa nhận được tín hiệu số từ CDP, hoặc nó nhận được nhưng không chịu làm việc :lol: Hic biết vậy nhưng em đang đi làm bác ơi có được ngồi cạnh nó đâu mà hỏi bác chứ, an cắp thời gian công ty lên đây với mấy bác cho vui :lol: Chiều về thử mà không được nữa thì em vác qua bác thử giúp em con AD, con này mà chết thì ... [/quote]
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 BỊ cái đèn led nó vật bác Hào ạ, cụ ấy không tài nào làm cho cái đèn đó tắt khi đưa tín hiệu vào :lol:[/quote] CỤ KHUÊ BỊ VÀ CỤ NÀO BỊ NỮA! BÁC CHỈ EM ĐƯỢC KHÔNG??
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 CỤ KHUÊ BỊ VÀ CỤ NÀO BỊ NỮA! BÁC CHỈ EM ĐƯỢC KHÔNG??[/quote] Cụ tuninh đó bác Hào, em thì nghi nhất con 74hc04 của cụ ấy, chữ mờ tịt... :lol:

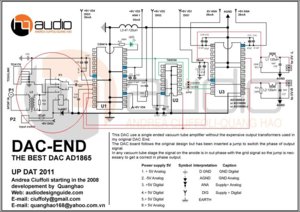

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Topic ni bắt bắt đầu sôi nổi rồi đây , giờ tám chuyện liên quan đến cái relay chỗ Digital input: Bác QH, Xem lại cái schematic DACEND 2011, em nghĩ bác QH thiết kế cái relay ni + cái switch để chọn lựa 1 trong 2 cổng vào (SPDIF hoặc TOSLINK) bằng cách dùng cái switch bật/tắt nguồn cấp cho relay. Trường hợp dùng Switch để đóng nguồn cho realy: theo hình vẽ (tiếp điểm động của relay) lúc ni relay sẽ nối tín hiệu input từ cổng SPDIF vô CHIP. Ngược lại (dùng swtich) ngắt nguồn cấp cho relay: lúc ni tiếp điểm tĩnh của relay sẽ nối tín hiệu input từ cổng quang vô CHIP. Vậy: + Cái relay ni là cần thiết + Trong thiết kế chassic cần đưa cái switch này gắn phía sau lưng của chassic để tiện bât/tắt (em thấy 1 vài đầu DVD có cái switch ni) (không lẽ cứ mỗi lần bật/tắt lại tháo vỏ máy ra :lol: ) + Việc không dùng relay và thực hiện nối tắt trên mạch thì chỉ dùng được 1 trong 2 cổng thôi à (hoặc là SPDIF hoặc là quang) Mời các bác tám cho vui, làm răng đó để mọi người cùng vui
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em lại chém bác ! Cái sche này không phải là cái sche được làm mạch in cho các bác dùng đâu. Theo như đường mạch trên bo thì đường quang và SPDIF đều được đưa qua biến thế số. Nghĩa là việc nối mạch do relay đảm nhiệm không nằm ở nửa sau mà là nửa vào của BT => chó thể bỏ relay và nối tắt để dùng cả 2 mà không cần chuyển qua chuyển lại, việc chọn dùng cổng nào khi đó phụ thuộc vào việc dùng nguồn phát nào và cấp qua đường nào cho DAC thôi ạ !
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác chém em làm gì tội nghiệp (em phân tích theo schema mà) ....Sao kỳ vậy ta? em chưa thấy công bố về thông tin này? ...vậy schema chính xác ở đâu ạ? không lẽ lại đi ...dò mạch-->cực lắm bác Hào ui (em "nổ" phát để mọi người cùng rõ)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Đến giờ này em cũng chưa biết cái mẹt sche chuẩn là cái nào đâu cụ :lol: Nhưng em dò mạch thì thấy phần Relay sẽ làm việc ở đoạn trước cái BT, dù dùng đường nào thì cũng qua BT... P/s nếu mà theo cái Sche kia thì khi mà gắn BT, nếu câu luôn đường tín hiệu quang vào thì sẽ bị nối tắt xuống mass bởi nửa sau của BT. Em đoán là bác Hào đã lường vụ này nên thay đổi thiết kế :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Thông tin bác đưa ra là chính xác đấy, Ngay từ lúc sáng hỏi các bác em đã đề cập đến vấn đề này sche này không phải của mạch ver2 đâu, các bác lật "đít" chỗ relay lên thì sẽ rõ, khi dò mạch thực tế em cũng đã không hiểu bác ấy cho Optical chạy qua biến thế số làm chị Em nhớ không nhầm thì nguồn cấp cho con Optical an cùng với nguồn cấp cho con relay nối ngay tại chân relay, mà thằng relay này muốn đóng thì cái khoá của nó phải đóng,
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Còn một lỗi nữa có thể em mắc phải , tối về check mới rõ được có thể là nguyên nhân gây ra lỗi của ẹm - Con R59(75R) còn này rất quan trọng vì em không tìm được 75R nên thay bằng con 68R thực tế đo được 71R. con này phải = 75R ( coaxial interface uses 75 ohm) nếu không đúng trị số thì có thể thằng CS nó không phân biệt được tín hiệu nhận vào là coaxial nên nó không xử lỵ - Nếu bỏ con 75R này đi tín hiệu đến con cs sẽ hiểu là tín hiệu (TTL-Transistor-Transistor Logic). Vì vậy nếu ở giá trị lơ lửng thì thang CS nó chẳng biết đang nhận được cái gị Hy vọng lập luận của em là đúng để chữa được bệnh em đang gặp phải
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 hề hề cụ thay vô 100R nó vẫn hát khỏe cụ ạ! không phải lỗi con trở này đâu! chúc vui cụ cứ dùng coaxial thử như em làm cho bác Long rùi sau này hãy dùng optical cho đỡ gắc gối nhé! trước tiên con 74->8414->AD 1865. hết cách :mrgreen: bác Danganh97 mần lại cái biến thế giống audio note nhé! xoắn 2 dây lại chặt như "2 đứa ôm nhau í" rồi mới quấn quanh lõi thì tốt hơn! em nghĩ nó tạo từ thông tốt hơn đỡ mất giãi hơn 2 dây //, em nghĩ thế :wink: chúc vui

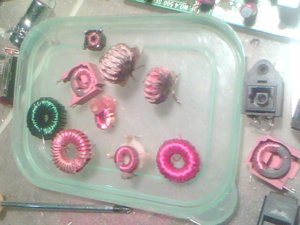

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ Lý rảnh làm cái hướng dẫn quấn còng đi, không biết ở Nhật Tảo có bán cái còng không cụ nhỉ ?

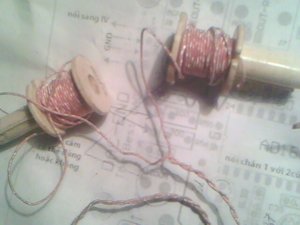

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 -Cụ Lý ơi Em cũng đang thử mấy cái b/a này xem chúng ra sao í mà , cái mà Em gắn ở trên bo đó là cũng là Em thử đó vì Em thấy nó quấn cỡ hơn chục vòng = dây teflon bạc thì phải mà nó lại quấn chập 2 sợi với nhau(1/1) nên Em gắn vào chạy thử mà Cụ , Em cũng đã quấn 2 cái = cách xoắn dây lại rồi đây cụ ơi(hình dưới) -Đúng rồi đó cụ hướng dẫn vụ quấn còng đi để Em đi kiếm ở mấy cái hộp kênh của tivi xem có cái nào kô Em làm cái -Bác kiểm tra lại các đ/áp cấp cho 3 con chíp xem có kô? có chuẩn V? hay là con led và R=560 của bác có vấn đề kô nhỉ?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 em thích cái tí xíu này nè và cái màu đỏ này cụ quấn như audio note em đưa sơ dồ trên là quá đẹp, dùng dây tốt như em nói và cũng đừng dùng dây có vỏ bọc quá dầy, bác tìm mấy sợi dây đồng trong mấy tụ ampli cỗ em thấy cũng tốt lắm vì Cu nguyên chất còn Cu bi giờ tạp chất nhiều quá. chúc vui thầy chơi ác quá! bắt trò tìm lòi mắt cả Nhật tảo có thấy cái còng nào đâu trừ phi vô ngân hàng làm scandal mới có nhưng ngán quá :lol: ! hì
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chào các bác. Chip bác Hào gửi em đã chạy OK. Em về đấu BTS Theo cách bác Hào chỉ OK luôn. Âm thanh phê quá. @ cụ Lý: cụ mần cái OPT đi. Em chạy Theo cách này phê quá.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 -Hi cụ sao cụ lại thích tí xíu nhể . -Vậy 2 cái cục Cu này dùng tốt cụ nhẩy .
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Báo cáo các bác con led của em nó chịu tắt rồi, sau khi nhỏ lần lượt từ 74hc đến cs thì OK, CS là hàng tháo máy của Stav nên chắc con xịt con được may lần này em vớ phải con ngon :lol: Optical & Coax OK hết, led thì chỉ nháy được một chút rồi tắt lịm mà em thấy không phải disk nào nó cũng nháy hay sao ậy :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 :lol: Xin chúc mừng cụ ! Cụ có thể nói cách thức nhấc mấy con "dán" này được áp dụng ra sao ? có vấp váp gì không ?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 nếu o có máy khò thì dùng dao rọc giấy làm đòn bẩy dưới chip rồi dùng 1 cục chì dính trên đầu mỏ hàn chà qua chà lại 1 hàng chân nảy 1 bên chip lên rồi bên kia cũng vậy nhưng chờ chip nguội bớt rồi tiến hành lần 2. cho tí bông gòn ngậm tí nước đè trên thân chip chống quá nhiệt, dễ như ăn cháo gà :lol: . chúc vui
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Thay mấy con dán này em phải chạy qua nhà ông bạn có máy khò, bôi mỡ lên khu vực chip dán, rồi khò dưới bụng chip tức là phía dưới PCB rồi dùng kẹp nhấc ra thội Khi gắn vào cũng làm tương tự , bôi mỡ, phết 1 chút thiếc vào chân linh kiện , lại khò dưới bụng chip kiểm tra lại 1 lần nữa nếu con chân nào cảm thấy không yên tâm thì dí lại bằng mỏ hàn nung loại đầu nhỏ là OK.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vâng! Bác nào bị lỗi chip AD em bảo hành 1 đổi 1 trong 6 tháng liền! Mấy hôm nữa em về mấy con AD và con CS, bác nào cần Đk nhé! Thanks
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 có bác nào làm tầng IV mà sử dụng trở tải xuất tụ rồi qua biến thế xuất âm chưa? em mới được anh Long chỉ vài chiêu thấy cũng hay lắm các bác không thua gì chơi opt đâu! mần thử đê :wink: ! 2 quả lựu đạn em mới cướp được của anh Gà nhưng nó hót bên to bên nhỏ :mrgreen: thanks
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Mời cụ Lý CCS+Parafeed http://www.vnav.vn/forum/viewtopic.php?f=15&t=2565 http://www.vnav.vn/forum/viewtopic.php?f=46&t=5543&start=0
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 nếu o có máy khò thì dùng dao rọc giấy làm đòn bẩy dưới chip rồi dùng 1 cục chì dính trên đầu mỏ hàn chà qua chà lại 1 hàng chân nảy 1 bên chip lên rồi bên kia cũng vậy nhưng chờ chip nguội bớt rồi tiến hành lần 2. cho tí bông gòn ngậm tí nước đè trên thân chip chống quá nhiệt, dễ như ăn cháo gà :lol: . chúc vui[/quote] -Nếu không có máy khò thì đắp thêm thiếc vào hai hàng chân , đặt mỏ hàn cho chảy thiếc của cả hai bên , đưa nỉa ( Panh ) nhẹ nhàng gắp lên rồi nhẹ nhàng đặt lên tấm heatsink hoặc đại loại thế cho tản nhiệt từ từ , không dùng bông tẩm nước làm tỏa nhiệt tức thì vì lý do IC loại này mối nối bán dẫn bên trong khi đang có nhiệt va chạm mạnh và làm tỏa nhiệt đột ngột dễ tèo, em cứ cẩn thận cho chắc vì IC mắc lắm - Khi có máy khò cũng nên đắp thiếc vào rồi khò , như vậy dù có quên điều chỉnh nhiệt độ thì sẽ không bị đi mạch in bong , thiếc chảy ra là dùng nỉa gắp luôn , đưa mỏ hàn nhẹ nhàng là các điểm trên mạch in sẽ lại đẹp ngay, nó cũng rất đều để chaanr bị cho lần hàn tiếp theo. - Sau khi tháo IC , IC nguội rồi thì đưa mỏ hàn vào chân em IC làm sạch thiếc đã đắp , cực dễ nếu đưa thêm chút nhựa thông , dùng chổi lông loại nhỏ và dung dịch làm sạch chân IC , đặt ngay ngắn vào vị trí hàn cho các chân trùng khớp , dùng nỉa để cố định trên mặt chú này, đưa mỏ hàn cố định 4 chân 4 góc rồi thoải mái vô tư hàn em nó lại , dùng keo thì ngay lúc đầu keo tốt ko sao, sau này hình như keo biến chất lại gây ra pan mờ , em đã gặp mấy máy , sau khi khò ra, cạy hết keo , hàn lại là em nó lại hót , không chết IC gì cả , vài lần gặp vậy nên giờ em cạch keo dính

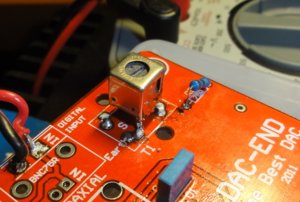

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em thấy các cụ vật vã quấn biến thế em mách nhỏ cho các cụ một chỗ dễ kiếm cái nạy Các cụ cứ xem con CDP hoặc DVD nào có đầu coax ra là có cái nạy đảm bảo dùng rất tốt cho DAC vì cái này được thiết kế và sử dụng cho coax rồi :lol: ( hình như còn chỉnh được H nếu các cụ muốn). Em đã xem dây phía trong của nó mảnh như sợi tóc mà các cụ quấn dây to thế :lol: Lưu ý: Optical phải câu dây đến sau biến thế số nhé, em đã thử với mạch của bác hào cho Optical vào trước biến thế là không hoạt động, không biến các bác khác dùng biến thế thì thế nào nhưng em phải câu trực tiếp vào giống như schema.
