Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Khổ một nỗi (hình như) cụ Hào chưa công bố cái Schematic chính thức, chỉ toàn ang áng :lol: @ cụ Lý: Cục xuyến cụ để nhu ban đầu là ok rồi, cục C-core thì cụ xoay 90 độ => khoảng chống rồi để cục Choke bên cạnh. Vị trí trống sát ngay phía sau chassis để gắn trạm đấu dây, đi dây cho gọn ... :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 khổ nỗi tay bé vậy (avarta) mà chém cứ liên hồi phầm phập :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Tay tuy bé vậy nhưng nhanh và mạnh lắm cụ ạ, đấy là cụ chưa được thếy "em" chạy đấy, quay mặt đi cái là tót ra ngõ rồi :lol: :twisted:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác mua khoảng 10 con điện trở loại 150ohm/0,25W về chọn lấy 2 con đấu song song đảm bảo đủ 75ohm tuyệt đối
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Qua stav thiếu gì Dale 75R 1/4w hả cụ...
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 các cụ cứ dùng cái PCB đi, đào sâu vào cái sơ đồ em mệt lắm! PCB là cái để thi đấu, sơ đồ là cái nguyên lý Bác ới!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em có lời đề nghị: trong vài trang gần đây em thấy nhiều bác lăn tăn chỗ khu vực từ Digital input (quang, SPDIF, relay, BTS) đến Chip. Bác Hào và mấy bác nữa cũng đã hướng dẫn cách đấu dây rất tận tình rồi. Cái bo thì mọi người đã nhận rồi và đang hí hoáy găm linh kiện gần xong (trong đó có em). Như phân tích ở trang trước (theo sơ đồ mạch) về nguyên lý của relay để chọn lựa 1 trong 2 cổng INPUT (quang hoặc điện). Tuy nhiên thực tế cái bo có khác (có thể do nhà chế tạo bo mạch sơ sót, đại loại như lỗi relay đóng nhanh trên bo I/V mà bác Hào đã có hướng dẫn dùng dao rạch,cắt mạch).Vậy, thiết nghĩ bác Hào nên vẽ chi tiết phần mạch của khu vực trên (đối với cái bo mà anh em đã nhận) để mọi người dễ thực hiện (em nghĩ mọi người cũng không bắt bẻ gì bác Hào đâu) Thanks.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em xong phần DAC rồi đang nghe không có IV. Em chua bao giờ được sờ vào đèn đóm ngày xưa nhà có cái tivi nhiều đèn đóm chỉ tháo ra chơi không hiểu chi hết . Em nhờ các bác hướng dẫn em làm nốt phần IV. 1. Biến áp cho phần này theo file excell: - Cao áp: 0-160-230VAC/ 150mA ( cái này có phải là 1 biến áp nguồn có 3 đầu ra như thế không ah?) - Thấp áp: 0-8-12V/ 3A ( cái này chắc là nguồn đơn) phần này dùng chung 1 biến áp hay phải dùng 2 cái ah, biến áp này phải đặt quấn hay có thể mua được ở đâu khổng em chưa tự quấn mấy cái này bao giờ vì không có đồ nghề :lol: 2. Đèn đóm thì dùng loại nào trong 3 loại là dễ mua nhất ah, em hỏi thử stav chẳng có loại nào trong số đó, ( cái này HN có thể mua ở đâu ah ) 3. Mấy con trở to đùng đấy thì dùng trở anh ba 3w ghép lại được không ah, trở xịn không biết tìm đậu Các bác giúp em nốt phần này nhé bác hào mà có sẵn mấy cái này để lại cho em đỡ lọ mọ được không ah. Cảm ơn các bác
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em xin trả lời ngược ! 3. Trở to đùng cụ qua stav, 3w chứ 10w...cũng có (chỉ ngại là thiếu trị số thôi :lol 2. Stav là địa chỉ mua linh kiện bán dẫn => bác hỏi đèn làm gì, bác vào khu vực bán hàng của diễn đàn, có mấy shop chuyên bán tube đó. Dễ mua nhất là 6DJ8(Ecc88, 6922, 7308 và bóng Nga 6H23,...), tiếp đến là 5687, 6H6. Khó kiếm nhất và cũng đắt là 6H30. 1. Phần IV bác chỉ cần 1 cục. Gồm 2 cuộn, 1 cuộn 230v/200mA ( ra dây lấy các đường 180; 200;230v) và cuộn 12v/3A(ra dây lấy 6.3v; 8v; 12v)

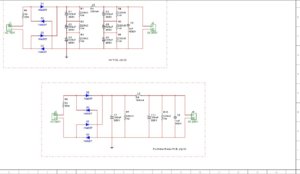

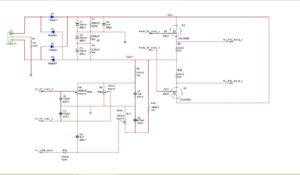

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Khổ nỗi là em vẫn cứ thích dùng biến thế cho an toàn. Đang chờ cái sơ đồ nguồn SSHV để thử nốt cái bo i/v. Vì đợt này cụ Hào có cải tiến nên thay đổi 1 số giá trị so với ver 2.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ câu cái gì vào 1-2 mà nó im thế :lol: cụ câu coax thì kêu chứ câu optical là nó im đấy nếu mà không được cụ kiểm tra xem BTS của cụng còn sống khổng :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 [ Em có lời đề nghị: trong vài trang gần đây em thấy nhiều bác lăn tăn chỗ khu vực từ Digital input (quang, SPDIF, relay, BTS) đến Chip. Bác Hào và mấy bác nữa cũng đã hướng dẫn cách đấu dây rất tận tình rồi. Cái bo thì mọi người đã nhận rồi và đang hí hoáy găm linh kiện gần xong (trong đó có em). Như phân tích ở trang trước (theo sơ đồ mạch) về nguyên lý của relay để chọn lựa 1 trong 2 cổng INPUT (quang hoặc điện). Tuy nhiên thực tế cái bo có khác (có thể do nhà chế tạo bo mạch sơ sót, đại loại như lỗi relay đóng nhanh trên bo I/V mà bác Hào đã có hướng dẫn dùng dao rạch,cắt mạch).Vậy, thiết nghĩ bác Hào nên vẽ chi tiết phần mạch của khu vực trên (đối với cái bo mà anh em đã nhận) để mọi người dễ thực hiện (em nghĩ mọi người cũng không bắt bẻ gì bác Hào đâu) Thanks.[/quote] em đã hướng dẫn chi tiết như trên hình rồi! bác xem là hiểu ngay mà! Relay là để chuyển chế độ khi bác cắm 2 nguồn tín hiệu khác nhau: VD: DVD vào Cáp quang, Cd vào RCA, một cd không thể chơi 1 lúc 2 cổng, mặc dù có re lay vì: 2 cổng là đấu trực tiếp, không qua 1 IC chuyển đổi! Cái này hơi bất tiện , nhưng tín hiệu không phụ thuộc vào IC chuyển đổi Không có relay 2 cổng vẫn hoạt động bình thường và tín hiệu luôn không suy hao!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Ơ..!! Em đã viết rõ ràng là hàn xì đầy đủ linh kiện theo như bo mạch rồi mà??? em chỉ cắm song song thôi, còn dùng đường nào là do relay quyết định mà. mà em hàn có bỏ sót linh kiện nào đâu??? Bác nào thử cắm rút như em rồi có bị giống em ko nhể
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác kiểm tra lai dây cox có thể dài quá , hoặc không đúng dây 75 ohm.

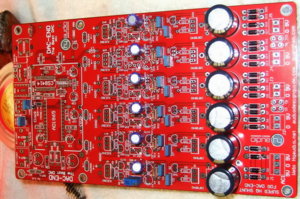

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cả nhà cả cửa mới hàn được thế này tối nào lại sang nhà cụ vặt cho đủ nhá :wink:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Của cụ...đẹp quá :lol: Ở nhà không có đầu CDP nên đành lấy máy tính -> USB coxial -> DAC thì thấy đèn đóm em nó phập phù theo tín hiệu. Hê hê thế là chạy ngon choét rồi, giờ còn IV nữa là ok :mrgreen:

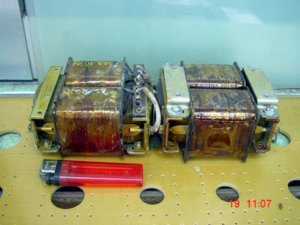

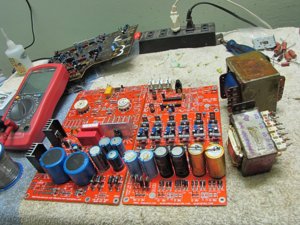

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em tới được ngang chỗ ni: Mới quay quay xong 2 cục nguồn : Dành cho I/V: Pri 220V ; Sec: 180V/200V/8V/14V Dành cho DAC: Pri 220V ; Sec: 10V-0-10V ; 0-10V (2 cuộn) Bo mạch xong cỡ 90% rùi phù... mệt quá, nhưng vui...hồi hộp chờ ngày đóng điện (cái bo xác DAC YAMAHA hư tháo ra toàn tụ Elna, Nichicon...không à...hên quá )
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ lắp đèn chi mà quấn HV thấp rứa? Em dùng 5687 đặt quấn 0-270 và 0-12 không biết có chuẩn không, vì chưa có schema. cho DAC thì: 0-9-0 và 4 cuộn 0-9 chỉnh áp ra 5v rất đẹp.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em dự kiến dùng đèn 6N23P-EV bác à Cuộn 180V/200V em nghĩ là vừa vì sau nắn bằng diode nhân thêm khoãng 1,4 nữa. Bác nên quấn ra nhiều đầu (VD: 0,150,180,200,270V...; 0,8,12,14V....) đặng dễ xử lý hơn
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 đèn này em chơi 1 thời gian. để phát huy hết công lực, bác cho em nó chạy tầm 8mA/ triode, Vak 90-95V nhé. nếu chạy 2-3mA thì thường cũng như các bóng 6922 của GE hay SYlvania :wink:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác kiểm tra lai dây cox có thể dài quá , hoặc không đúng dây 75 ohm.[/quote] Thanks bác, nhưng nếu bác thử cắm rút như em rồi trả lời có hoặc ko thì sẽ thuyết phục hơn. Em dùng dây đồng trục và cũng ghi rõ là cắm sang CD khác thì cả 2 chạy bt mà??? Các bác đọc kỹ dùm :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Kinh nghiệm chơi quả là quý giá, cảm ơn bác
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 e đang dùng đèn này, cụ chơi đi: ngon- bổ-rẻ, dưng mà cái tản nhiệt cho 2 con fet hơi nhỏ, cho to thêm tý nữa cụ ới. DAC e đang chạy, nóng như 1 con amp.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em thấy có cụ chơi bóng pcc189 khen rất hay so với 6dj8, 6h1, 6h30, 5687...nên em cũng lăn tăn. Bóng này gain lớn, áp thấp, dùng để khuếch đại tín hiệu nhỏ ở tầng đầu TV nên em nghĩ dùng cho iv cũng hợp. Dòng của nó tới 15mA/triode, có điều đốt tim 7,2v. Bác tcanh đã chơi thử chưa cho em riviu đi.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 E đang dùng choke shop Hungbo bán: 600k 1 quả 10H, 150mA lõi C core, mỗi cục như vậy có 2 cục nhỏ mắc nối tiếp có thể tách riêng để dùng cho 02 kênh.Mà cái lõi này e thấy bảo dùng tôn 3dem, quấn OPT cũng ngon lắm cụ ạ.
