Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Thông tin nầy hay quá anh. Em cũng đang tìm hiểu vụ nầy vì thấy trong máy chạy chip DAC 1860 nó vẫn lắp mạch nầy.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 2 con gây sụt áp là con IRF 9540 và MJE 350 bác kiểm tra 2 em này nhé!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 chắc bác thiếu con tụ 0.1uF trên chân chân nguồn của đầu quang rồi! thiếu con này nó không chay đâu!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Có con tụ này mà bác (trên bo mạch có con nào thì em hàn con đấy)...để em dò mạch coi sao...

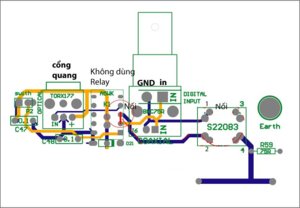

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vụ nầy mấy trang trước em có nói đến rồi chừ nói lại rõ hơn tý nè Nguyên bo mạch cụ Hào thiết kế rờ le nằm trước bts,một chân bts chạy lên chân mass cổng vào cáp đồng trục chân kia chạy lên điểm chung của rơ le như vậy khi dùng ở cổng vào cáp đồng trục thì ô cưa nhưng khi chuyển qua cổng quang chỉ có một chân bts được nối vào mắt nhận TH quang chân còn lại bts không nối vào đâu cả làm sao chạy ngay cả khi bỏ bts đi nối tắt mạch nó vẫn không chạy. Chú ý nếu dùng jac màu trắng như trong hình của cụ leht cổng quang vẫn chạy nhưng mất ổn định. Chác khắc pục nhanh nhất: Nối thêm một tu 0.01 từ chân mass cổng vào cáp đồng trục tới mass nguồn ngay chân mắt nhận quang còn không bỏ tụ đi nối tắt luôn.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Trên relay bác chi hàn tắt điểm chung đến điểm cấp của SPDIF thôi nhé, không phải nối cả điểm cấp vào OPTICAL như bác hào vẽ,.Bác câu dây từ điểm cấp vào của OPTICAL lấy ngay trên chân còn lại của relay cũng được rồi câu thẳng đến chân tương ứng phía sau BTS . Kiểm tra điện áp trên 2 chân Optical nếu có áp là OK. Em lưu ý thêm đấu theo kiểu này nếu bác cấp cả SPDIFF và PTICAL thì không chạy đâu nhé, nghe nguồn nào bác cắm giắc nguồn đó thôi, nếu để cả 2 cùng lúc thì không nhận tín hiệu vào mặc dù thằng còn lại không phát. Em cung chưa kiểm tra nguyên nhân. :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác kiếm đâu ra cái relay 10 chân thế, bác còn cái nào không viện trợ cho em cái em hoi nhiều nơi rồi vẫn không thấy

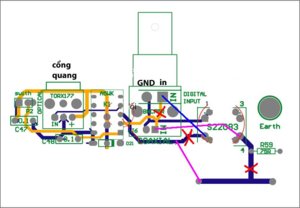

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Em cũng đã bị như Bác đó khi mà Em thay cái bas như của bác Thái vào lúc đầu Em cứ tưởng cái bas nó bị toi cơ nhưng kô phải ....do thiếu mát giống Bác ...... Bác cấp mát cho nó là ok. - Đúng rồi đó như Bác double chỉ đó Bác Baoanh_Hue àh. và nữa bác thử theo cách này xem nó thế nào nhé. -cách 1; nếu Bác chạy cùng 1 nguồn phát CDP thì Bác cắm cả cổng quang và cổng COAXIAL là cổng quang chạy luôn. - cách 2; bác cắm bằng 1cổng quang kô thôi thì nối thử chân số 1 của BAS với mát ----> cổng quang chạy - cách 3; Em đang chạy = cách này đó là đưa Relay ra sau BAS(theo sđ mạch điện) và theo (hình dưới) đó là Em cắt 3 đường mạch in và nối lại = 3 đường nối. chúc Bác thành công.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em thảo luận nhé, các bác hộ công cho vui Đối với đường SPDIF (cần đấu nối qua BTS), lúc này tín hiệu vào chân 1 và 2 của BTS (hình vẽ đây)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 ....còn đây là đường quang. Đối với đường quang, không cần thiết phải đấu qua BTS. Đối với cổng quang này cần thông đường Input và cổng quang phải được cấp nguồn mới hoạt động được. Phần cấp nguồn (Vcc, GND) em nghĩ trên mạch đã có cấp nguồn rồi (nếu cần thiết đo chân 1 và 2). Vậy chỉ cần hàn dây nối từ Input của cổng quang đến chân 3 của BTS (bỏ qua BTS) là OK (xem hình vẽ) Các bác coi như vậy OK chưa để mọi người cùng rõ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Để tối về em thay thử 2 con IRF9540 & MJE350 thử xem, nhưng hiện tượng sụt áp chỉ xảy ra khi em gắn AD1865 ( có lẽ khi có tải thì IRF9540 & MJE350 mới xảy ra sự cố, còn không tải thì nguồn đúng +5V) Còn toàn bộ tụ em đã kiểm tra, không có tình trang lộn phân cực
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 xem lại con trở set dòng bác à! nếu lớn hơn 10R thì dòng nhỏ quá, gây sụt áp khi có tải!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Tối nay bác rảnh thì thực hiện theo các phương án đấu nối này xem rồi report lại tình hình cho anh em nha, mình lại đang tính phương án đấu rơle bên ngoài (do không kiếm được cái rơle như layout)cho vụ chuyển đổi này nhưng đang e ngại đường tín hiệu bị kéo dài ra > giảm chất lượng âm thanh
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 2 con gây sụt áp là con IRF 9540 và MJE 350 bác kiểm tra 2 em này nhé![/quote] Để tối về em thay thử 2 con IRF9540 & MJE350 thử xem, nhưng hiện tượng sụt áp chỉ xảy ra khi em gắn AD1865 ( có lẽ khi có tải thì IRF9540 & MJE350 mới xảy ra sự cố, còn không tải thì nguồn đúng +5V) Còn toàn bộ tụ em đã kiểm tra, không có tình trang lộn phân cực [/quote] xem lại con trở set dòng bác à! nếu lớn hơn 10R thì dòng nhỏ quá, gây sụt áp khi có tải![/quote] Cảm ơn bác, em sẽ xem lại liền tối nay, chắc em MJE350 mua ở Nhật Tảo có vấn đề quá, nhân tiện bác cho em hỏi Relay 5v 10pin ở đâu có bán thế, em kiếm khắp nơi rùi m2 không có.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Theo em có thể dùng cách này : Vì bản thân relay A5WK có chân 5 và 6 không sử dụng, nên bác thử dùng relay loại 8 chân nối dài chân ra thêm 3mm là có thể dể dàng hàn lên board, em đang định làm cách này nếu không kiếm ra relay Fujitsu
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vụ cổng OPTICAL giải quyết rốt ráo bằng cách nào các bác ơi. Mấy bác ở trên nói mỗi người 1 cách. Bác chủ thớt làm ơn tổng kết cách giải quyết vấn đề rõ ràng 1 chút cho AE làm theo cho dễ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Nối như thế nầy nếu bác không tháo cáp ĐT ra có khả năng suy hao tín hiệu(suy hao bao nhiêu để em kiểm tra lại báo cáo sau)

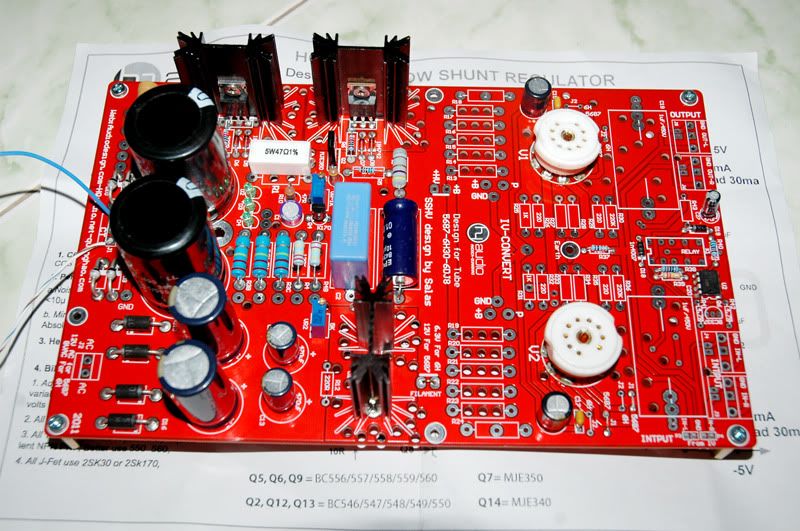

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em tranh thủ show hàng phần IV DAC Điện áp vào 220VAC ra 160V chằn chặn :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Nhân tiện show hàng em tranh thủ hỏi cụ Hào và các cụ Cái bo nguồn Sala hiêẹ đốt của em rất nhiều FET mà chưa tìm được nguyên nhân. Híc cứ thay FET mới vào là toi luôn, áp ra chỉ được 50V ko chỉnh được. Em đã thay toàn bộ 9240, IRF 840, SK170, MJ350 nhưng ko ăn thua. Nếu thay 9240 = 9610 vào thì chạy được khoảng 30s là xịt Các cụ bắt bệnh dùm em với
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hình như bo của cụ là bo cũ hồi xưa. Cụ coi lại phần hướng dẫn cắt mạch và câu lại mạch xem có đúng với bo này không. Do layout nhầm đó...
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 30s là còn hơi lâu đấy cụ ah, cụ có lắp trở tải ko :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em tìm sơ đồ để soi không thấy có đâu cả, hichic. Cụ tìm giúp em với @star385960 : em không lắp trở tải cụ ạ, để không tải. Như cái bo IV trên kia em có cần để tải đâu mà vẫn phe phé cụ ơi
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Tản nhiệt to là đằng khác cụ ơi, cũng nóng vừa phải. Em nghĩ ko tải thì càng tốt chứ sao nhỉ, mạch sun cũng ko tải cũng ko tèo đâu
