Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Làm mạch trễ cho cao áp trong pre amp hoặc Amp đền có 2 mục đích: 1/ Chống hiện tượng "bụp" khi mới bật; 2/ Tăng tuổi thọ của đèn, cái này rất cần cho đèn công xuất ở những máy nắn cao áp bằng diode ;

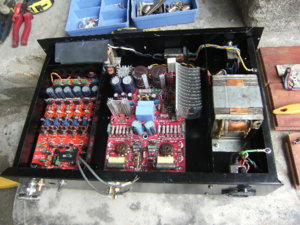

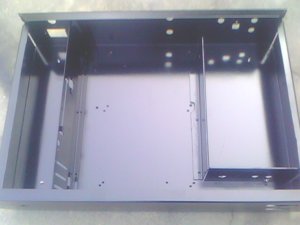

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 -Báo cáo Bác Hào và các Bác là mấy ngày nay quê Em nắng nóng quá, nhằm đúng vào mấy hôm Em làm cái chassi cho DAC này mà thấy têphê quá trời luôn nào là khoan, dũa, mài rồi sơn và xoay sở để cho bo, b/áp vào, ồ mà cái chassi của Em nó cũng to to(rộng 41,5 ; sâu 28,5 ; cao 10) mà khi Em ráp mọi thứ vào mà vẫn thấy chần chật vậy mà chasi của các Bác ráp cả opt cho I/V và choke nữa thì cái chassi phải to lắm . - Thành quả lao động của Em mấy hôm nay đây các Bác ah.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Đối với bo IV phần đốt tim em đã dò mạch rồi ạ (bóng 6H23P): mạch đốt tim 12.6V cấp cho 2 cuộn đốt tim được nối tiếp nhau (của 2 bóng). Các bác chỉnh phần regu sao cho điện áp ra cỡ 12.6V là OK
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ lười quá :evil: ,e đưa relay xịn rồi mà ko biết cách sử dụng, relay này chỉ khác là 12V trong khi bác có sẵn đường 12V cho đốt tim, câu đường này tói công tác input thay cho đường 5V là xong, ko cần phải mod hay cắt mạch gì cả.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái relay nho nhỏ dễ thương đó câu nguồn 12V cho relay là chuyện...dễ ẹt mà, nhưng em ko thích vậy, nó lỉnh kỉnh quá...chờ lục đồng nát coi sao....hiện em đang chơi phương án đấu tắ relay, khà khà
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Lỉnh kỉnh là sao? Cụ đã biết nó đấu thế nào chưa mà bẩu như rứa? :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Các cụ đòi mod cả relay cơ à, sao mà khổ thế, sang nay em lên stav, thấy relay 5v mới về cả bọc

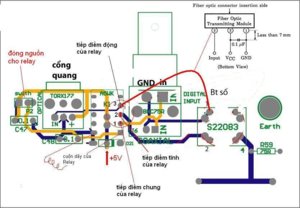

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 @bác double cùng các bác Em xem kỹ lại mạch khu vực relay, cổng quang, coxial-->thấy các đường mạch hình như có nhầm lẫn.... Lại thảo luận tiếp loanh quanh chỗ cái relay, em thấy chỗ này thiếu một đường mạch Thử phân tích mạch trạng thái relay nhé: Giả sử tiếp điểm 1 là tiếp điểm chung của relay 1. Khi Switch hỡ (relay ko được cấp nguồn), lúc này tiếp điểm chung 1 sẽ nối với tiếp điểm tĩnh 2. Đối với trường hợp này nếu cặp đường coxial vô tín hiệu sẽ được relay nối đến chân 1,2 của BTS--> DAC chạy OK 2. Khi Switch đóng (relay được cấp nguồn), lúc này tiếp điểm chung 1 sẽ nối với tiếp điểm động số 3.Lúc này đường IN của cổng quang bị hỡ mạch (không nối đến BTS) --->tín hiệu bị hỡ mạch sao chạy được cà Vậy muốn chạy được thì phải câu dây nối thôi (đường màu đỏ nếu thích tín hiệu qua BTS) ......... Còn nếu tiếp điểm chung là ở vị trí số 2 -->ko lẽ mạch bị nhầm giữa đường màu xanh với đường màu vàng à (cái ni phải tra cấu tạo relay cái đã) (Tối qua say quá chưa thử được :lol: ) Mời các bác
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Nhầm sao bác! relay điểm chung là chân số 2 Khi không đóng điện cho relay thì chân 2 sẽ nối trực tiếp vào chân 1 Khi đóng điện cho relay thì: chân 1 bị cắt và chân số 3 sẽ có tín hiệu cho cổng quang sở dĩ bác nhìn sơ đồ và mạch layout có khác nhau vì: Nếu đấu relay cả 2 vế cho ra cổng quang thì cần 2 con tụ 0.01 đi ra thẳng cổng quang do đó em chọn cách cho qua Bt số thì chỉ cần một chân, còn chân kia sẽ là GND có gì chưa ổn các bác cứ góp ý dùm em! cảm ơn nhiều
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác phân cực cho 5687 bao nhiêu mà mạch chạy có 4 mA

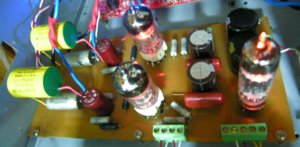

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 À. bác. Em dùng bóng 6N2P EV SRPP nên dòng chỉ 2mA cho 1 kênh bác ah. Hình nó đây:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Tín hiệu gồm 2 đường (đường IN và đường GND-tạm gọi thế) Nếu số 2 là tiếp điểm chung thì: + Khi ko đóng điện: số 2 nối với số 1. Lúc này 2 đường tín hiệu (IN, GND) từ coxial sẽ đưược nối với chân 1,2 của biến thế số (. Cổng coxial chạy OK (phần này OK rồi nhé, ko bàn nữa) Mục tiêu bàn đến cổng quang: + Khi đóng điện: số 2 nối với số 3. Lúc này tín hiệu (dây IN) sẽ được relay nối với chân 2 của BTS. Còn chân 1 của BTS nối đi đâu? Nối đến GND của coxial (giữa GND của coxial và cổng quang có thông nhau ko, nếu thông nhau thì chạy, còn không thông nhau nghĩa là ko chạy) Mời các bác (Nếu là em góp ý thì em góp ý: bác QH nên lợi dụng dãy tiếp điểm điểm thứ 2 của relay để layout sao tín hiệu quang kín mạch sau BTS (y chang như sơ đồ mạch vậy)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái bóng mica răng cưa đứng lẻ loi một mình trong hình ấy làm "reference" hả bác :mrgreen: :wink:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em nghĩ là cấp nguồn kiểu SRPP cho 2 bóng kia
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 À sorry! chắc là mỗi nửa chú ấy làm nguồn dòng tại katot cho hai chú kia
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Kính thưa các bác, PCB DAC này do em layout đã được em nghiên cứu, tham vấn công khai ý kiến các anh em trên VNAV trong một thời gian dài, em kính đề nghị các bác cứ y bo mà cắm đúng, cắm đủ linh kiện là tỷ lệ hoạt động rất cao. Nếu có bất cứ vấn đề gì do sai số LK thì em sẵn sàng hỗ trợ; trường hợp vì lý do nào đó các bác không lắp đủ LK (nhất là những LK cơ bản cấu thành sự hoạt động của mạch) và có ý định mod lại PCB thì như thế sẽ làm khó cho em và ảnh hưởng đến mọi người tham gia thảo luận trong topic của em. Riêng về vụ relay này thì các bác có thể liên hệ các shop trên 4r để có thêm thông tin và mua được cái cần dùng. Bác nào có ý tưởng layout hay mạch mới em mong các bác thảo luận riêng với em hoặc mở một topic khác để có thiết kế và layout bo tốt hơn. Chúc các bác thành công! xin trân trọng cảm ơn!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Nóng quá! nóng quá! hà nội nóng... Hôm qua em thông nguồn để vài tiếng sờ vào nóng ơi là nóng, thế mà hôm nay còn "nóng hơn" :lol: :mrgreen: Nói thế chứ sò ở nhiệt độ này là chuẩn đấy hay chiều mai ra làm ít "tản nhiệt" cho mát nhỉ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 vào sì gòon mát lém khỏi cần tản nhiệt :mrgreen: ! mấy hôm nay em tẩu quá! chả phân biệt nổi cái nào hay, cứ banh xác vọc hoài, hết choke tới ô bờ tờ rồi tới trở tải, hết 6h30-> 5687->6h2n-> suốt ngày đêm cứ bài test-> cuối cùng em vẫn thấy cái dac cũ vẫn hay hơn :twisted: ! tẩu nặng :mrgreen:kíu em. nghỉ 1 tháng :lol: thanks
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hạ hỏa các cụ ơi, HN nóng lắm rồi, may có cơn mưa hạ bớt nhiệt DAC của em cũng gần kêu rồi nhưng lại cởi trần nghe nhạc
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái này gọi là tình cũ không z..zú cũng đến đó cụ Lý, cụ còn để Audi đấy thì k0 làm được cái khác hay hơn đâu :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 không mần nữa đóng hộp nghĩ xã tress! chừng nào anh vô sì goòn? thèm bia quớ! hì. rốt cục 6922 vẫn ngoon cả tiếng lẫn gain cho DAC END còn mấy ông kia cũng hay "mỗi bóng một vẽ mười phân vẹn mười" mà gain nhỏ gặp mấy anh cd gấu là thua ngay vì tới chỉnh volume là thấy thua roài :mrgreen: thanks
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 layout phần relay của bác hào trên PCB không bị nhầm đâu các bác ah, em chỉ thắc mắc một điểm là tín hiệu quang bác cho chạy qua BTS thì có hoạt động không? vì em câu thử thì nó không hoạt động vì thế em chỉ cần câu tắt 1 dây lấy từ tín hiệu IN của Optical đên chân In sau BTS là OK. không biết có phải tại BTS của em không ? con nếu tín hiệu quang nối vào BTS vẫn hoạt động thì layout trên PCB chẳng sai gì cả.

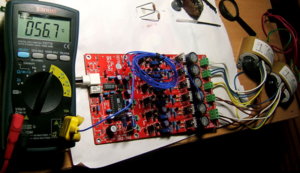

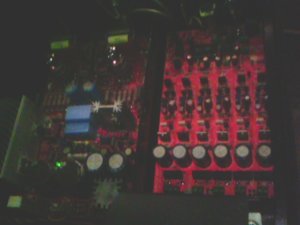

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Bác Hào, DAC AD1865- UPDAT mới nhất 2011 của Em đã chạy rồi và Em cũng ý của Bác, Em đã ghép DAC với Pre-dac( bo I/V mới Em để dành chờ thời cơ) đã vừa xong và Em đóng điện để cho DAC nó đang chạy(hình) cũng ngon lành rồi Bác ah, chỉ còn có 2 con R=200 ohm là chưa đc như ý thôi(nâng cấp sau vậy). có khả năng ngày mai là lắp gọn gàng vào đc rồi . Xin đc cám ơn Bác Hào nhiều nhiều. - Bác Hào để dành cho Em 1 chú CS8441 nhé, đúng là con CS của Em có vấn đề rồi.
