Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 các cụ chỉ em cách kiểm tra con 74, 8414, 1865 như thế nào để biết nó sống hay chết, phải kêu cái đã mới tính tiếp được. nó mà chết mấy con chip dán thì méo mặt
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bê đến cụ QH kiểm tra la nhanh nhất :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cấp tín hiệu, LED tắt, loa ù ... nếu thế thì 99% là con AD toạch rồi, cụ cắm thử con khác vào xem sao. P/S: cụ lấy kính lúp soi kỹ từng chân hàn hộ em cái. Cụ quen hàn đèn cái gì cũng vừa to vừa dài... :lol: - hàn ss với chíp nó khác, sểnh cái là đi ngay, phải kiếm cái mỏ hàn mũi nhỏ, mỡ hành đầy đủ :wink: Lắp ngay mấy cái tản nhiệt vào sò nguồn nữa, để không thế mà k0 có quạt mát là áp nó lên kha khá nhanh đấy, nhất là nguồn (-) cấp cho AD
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vậy là xuất hiện ca khó rồi đây ! bây giờ cụ nên làm như sau: - Kiểm tra tất cả các mối hàn khu vực DAC đã ngấu (tiếp xúc tốt) hay chạm chập các chân ( các mối hàn con CS8414, 74HC04, AD1865 ...) cần thiết thì hàn lại mối nào nghi ngờ. - Sau khi Kiểm tra chiểu theo sơ đồ đo các chân IC nối vào nguồn đã có điện áp chưa ? (cẩn thận kẻo chập các chân IC gần nhau khi đo), - Nếu OK rồi chưa kêu đem nhổ con AD1865 đi thử xem có tốt không ? - Nếu vẫn chưa kêu thay mới 2 con CS8414, 74HC04 ... - Thế đã ... P/S: Nếu bạn muốn thử con AD1865 mình có thể thử hộ tối nay được
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 OK, tạm thời thế đã, sau khi kiểm tra lại em sẽ làm phiền các cụ tiếp cảm ơn các cụ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 -Bác kiểm tra xem các nguồn cấp cho 3 con chíp đã có và chuẩn chưa và nếu chuẩn rồi thì Bác rút điện ra và Bác rút cả đường cấp tín hiệu vào nữa sau đó 1 lúc Bác cấp điện cho DAC, Bác để ý xem đèn led(báo t/h) đó nó có sáng đc bao lâu nhé, nếu nó sáng lên đc một lúc thì nó tắt thì con chíp CS có vấn đề hoặc là Bác hàn chưa ăn thiếc ở con chíp này. Chúc Bác thành công.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ kiểm tra xem chân 28 của con CS có áp không , nếu no lên vai V là CS lỗi
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 ok! cái của anh không chạy, em nghĩ là do anh hàn chưa ăn vào bo mạch hoặc nhiệt độ lúc hàn quá nóng! Kiểm tra CS8414 Đo điện áp tại 2 tụ, 1 đầu vào và một xuống mass = 1.6-1.7V là nó sống Cắm tín hiệu đèn tắt là nó sống Kiểm tra 74HC04 đo điện áp chân 1 và chân 2 = 2.5V nó sống! chân jum số 3 = 5v nó đã chạy! AD1865 rất ít chết, kể cả cắm ngược! Không được tối mang em khám nhé!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác làm anh em hoang mang hết cả! sợ hết vía Bác mang đến em đủi ngay cho 1 bộ chẳng sửa lại tí nào! đùa bác tí cho vui! Các bác đừng lo, việc này không phải in lại và cũng không phải làm lại bo, mà rất đơn giản khi hàn đầu ra cho phần IV, các bác đảo lại chân R và L vậy là ok! A mà có nhiều bác nghi ngờ em là: Làm bo mạch cho anh em và làm bo mạch cho 10 bộ DAC là 2 bản khác nhau: Ha ah, ý nghĩ tuyệt vời, Nhưng em không dại gì 2 lần trả phí cho PCB -tốn tiền vô ích , mà tất cả nó chỉ có 1 bản mà thôi! Em đã chia sẻ là chia sẻ, em đã dấu là sẽ không đưa lên mạng! Hi
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Đổi gió tí các cụ ơi :wink: EM vẫn bị ám ảnh bởi cái này "Loop Filter Components" hồi làm DAC2 em có chọc ngoáy một hồi, tiếng có chi tiết hơn Cụ nào siêu về chíp chém cho ae tỏ với, rõ ràng là thay đổi cái R/C là có vấn đề vì nếu không như vậy data sheet nó đã không sửa! P/S: Tài liệu này nó cũng nói đến việc tính toán tối ưu hóa, đáng tiếc là không phải con CS8414 mà là CS8415A http://www.eetkorea.com/ARTICLES/2001APR/2001APR16_MSD_AN4.PDF
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 báo cáo cá cụ em kiểm tra điện áp kế quả như sau: CS8414 Đo điện áp tại chân 9 và chân 10 = 1.67V vậy là nó sống cho tín hiệu vào đèn less tắt vậy là nó sống 74HC04 đo điện áp chân 1 và chân 2 = 2.49V vậy nó cũng sống! chân jum số 3 = 5v vậy nó đã chạy! vậy là chỉ còn AD nữa thôi. Hôm nay bận trông con nên chưa sang cụ Hào được, lại đợi ngày mai.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ có thời gian và rảnh thì tháo con AD ra rồi đo nguội cái đường kết nối từ con CS8414 sang con AD1865 và từ con này ra đến đầu ra analogue, kiểm tra các nguồn cho con AD1865 nữa
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cảm ơn cụ khuehn. Em tim ra rồi, chân 12 của con CS không ăn, em chấm lại kêu rồi.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em đang nghe DAC bằng IV dùng bóng 7308 (tương đương 6DJ8). Nay muốn chuyển qua nghe bằng tube 5687 xuất tụ thì biến áp cao áp cần thông số như thế nào để em rị mọ. In 220VAC Out 220VAC/?mA; 12,5V/?A
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 lạy hồn! cao áp: 220-230VAC/ 150mA min Đốt tim: 12-1.25VAC/ 2A min chắc bác lại bị con 5687 nó vật về chất dầy dặn rùi!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ yenha lại thửa 7308 cho iem đê! Em đang chán 5687 vì nó quá đầy, vocal lồi tướng ra đây
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hôm qua nghe 5687 ở chỗ khác thấy sân khấu tốt, có cảm giác ca sỹ hoặc nhạc cụ chính đứng trước dàn nhạc. Còn nghe 7308 ở nhà thì bị lùi nên đổi gu xem thế nào. Bác dùng 5687 gì đấy. Đang kiếm tungsol phiến xám xem thế nào.

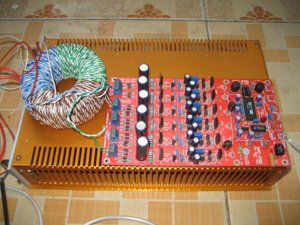

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Báo cáo các bác, tình hình là E đã làm xong phần DAC. Phần nguồn chỉnh OK nhưng khi gắn L 47uH ở nguồn DCV2 thì nguồn này sụt xuống 1.33V Tháo ra thì bình thường. Các nguồn khác vẫn chưa nối vào DAC. Các bác giúp Em chút kinh nghiệm. Hình Em nó đây
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bạn hàn thật kỹ lại chân domino đấu dây nguồn AC của các nguồn AC 9V sẽ giải quyết được, nếu không được lại do quá tải nguồn kiểm tra xem dính mối hàn ở đâu trong mạch tải của nguồn này, nhìn cái biến áp nguồn ngộ quá :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 BA tự dệt mà! Lúc nguồn sụt 1.33V thì nguồn DC trước ổn áp vẫn là 8.8V
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 bác kiểm tra phần relay để trống xem có bị chập không Nếu không dùng relay thì bỏ con đó đi, vì nó cấp nguồn cho relay mà!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Trở 220R cho DAC đâu cũng hết hàng, mua loại gì/Ở đâu để thay thế các bác ơi?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Lúc lắp em cũng bị thiếu toàn bộ trở 220R cho phần nguồn, ra nhà NT thấy có hai loại xanh và vàng em làm một nắm vàng về đo mét lắp bét nhè :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 em lắp trở 200R stav chả vần đề gì, vẫn kêu như thường mấy con VR trong mạch bác Hào ghi 1K em chơi 5K, chỉnh thoải mái
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vậy để em thử xem, nhưng Vr lắp 1K hết rồi, tháo ra tháo vào nát hết bo
