Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Con này là DSP Sony số hiệu la CXD1135QZ, có data sheet mà Bác.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Nếu đúng con CXD1125 hi vọng em giúp được(em đang chích)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Con này là DSP Sony số hiệu la CXD1135QZ, có data sheet mà Bác.[/quote] Bác có thể cho Em file hoặc đường link khg cám ơn bác nhiều
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác có thể cho Em file hoặc đường link khg cám ơn bác nhiều[/quote] Hình như em có tài liệu ở nhà, lâu rồi kô đụng đến. Em đang đi làm chỗ hơi xa trung tâm, phải vào nét qua láp tốp dùng cái USB 3G nên kô tìm cho bác được. Mà chẳng thấy nó hiện 3G toàn là EDGE thôi. Bác cứ hỏi gúc gồ là cxd1135. Đuôi khác nhau nhưng chân Spdif giống nhau mà, cụ cho con tụ 0.1 vào là Oki
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em dò trên bo có 1 các socket 3 chân bỏ trống có ghi: chân 1 là RF, chân 2 là Gnd, chân 3 là TE. Khg biết chân 1 này đúng là SPDIF khg nhỉ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Không phải cái này là chỗ móc O si lô để chỉnh biên độ RF. Bác xem quanh con CXD1135 có khi họ đề ngay trên main.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chân RF này có tín hiệu cao tần khoảng 0,4Vpp. Bác Khuê có nói tín hiệu ở chân 27 của 1135 nhưng chọt osa vào khg thấy gi
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Gần chổ CXD1135 có 1 chân ghi là EFM là chân gì vậy biên độ chân này khoảng vài volt tín hiệu gần giống với RF
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Khi có đĩa và đang Play mơi có tín hiệu nhé bác Linh đây bác http://www.diyaudio.com/forums/digital- ... -pdif.html http://www.jacquesstompboxes.com/transport.htm Chân 27 là DIOUT. Nó có chân 56 phải thay đổi vôn L hoặc H khi bác Play và Stop, bác xem chân 56 bao nhiêu vôn khi Play và Stop
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chận 56 khg thay đổi điện áp (0) mỗi khi đo máy dừng phải tắt máy bật lại. Tín hiệu ơ chân EFM chỉ có khi có Play
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác đo bằng đồng hồ số mới được. Bác nâng chân 27 ra dồi dùng tụ 0.1 gắn vào đưa ra DAC mát là mát trên máy. Nếu đèn DAC tắt khi Play là được. Nếu không tách chân 56 dùng trở 1k gắn vào rồi gắn xuống mát nếu kô kêu lại gắn lên nguồn 5V. Chúc bác thành công.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Tôi đã KT thấy chân 27 có tín hiệu số Khi Stop tín hiệu đứng, khi play tín hiệu tuôn nhưng nếu móc tu.1 vào thì đầu báo khg nhận được đĩa và dừng (00:00) Bác giúp Em xử lý tiếp với
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Trên 2 link trên em đã đưa có cả hình hướng dẫn. Nó giôngd cxd1125 bác có thể liên hệ trên topic này có bác làm rồi.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác nào đã làm vụ này đi ngang qua ném cho Em 1 cục đá đi
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Sorry mấy bác nhưng chưa móc được SPDIF thì Em chưa thử tiếp DAC cùa Em được

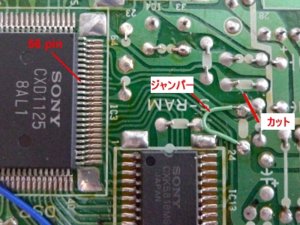

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Làm giống như link mấy bác đã hướng dẫn đối với con CXD1125,( là con hình vuông dán phía sau PCB ấy nhé) SPDIF out bác câu vào chân 27 của nó, mặc định nó tắt chế độ digital sign , Chân 56 là chân để điều khiển chế độ này ( nó dạng như on/off mode select) nếu không bật được chế độ digital sign thì bác không nhận được tín hiệu từ chân 27. bác tham khảo hình này đối với chân 56 của con CXD nhé
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Có cần phải cách ly chân 56 này với bo khg bác tuninh. Như vậy Em phải tách chân này ra tìm cách đưa nó lên 1 khi ở chế độ play và xuống 0 ở chế độ Stop phải khg ạ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác phải xem cụ thể chân 56 của bác nó đang ở chế độ nào thì làm ngược lại với cái nó đang có sẵn. Bác cứ fix nó cố định ở chế động on digital sign không cần thiết phải on off khi play & stop. bác phải có cái hình cụ thể chứ toàn tư vấn mù thế này, em cũng tham khảo lại cái của bon nhật nó đã xử lý thôi :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chân 56 này luôn ở chế độ 0 bác ạ. Hình thì cũng gần giống như cxd1125 của bác. Để Em thử tách ra câu lên nguồn 5V coi sao. Cám ơn bác
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác lấy OSC chọt vào chân 27 xem có tín hiệu ra chưa. Nếu có dạng sóng vuông chích vào đó điện trở 330ohm đưa th nầy vào tầng đệm 74c04 mới chạy được. Nếu có dạng sóng răng cưa cần đưa th nầy vào tầng trộn mới chạy tốt được. Nếu không có th cần xem lại 3 chân 55,56,57, 3 chân nầy nối mass hoặc nguồn 5v tùy máy.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chân 27 đã có xung vuông: Khi Stop xung này đứng yên, Khi Play xung này tuôn liên tục . nhưng khi lấy tín hiệu ra qua tụ 0.1 thì báo khg đọc được đĩa hiển thị (00:00--------) và đứng luôn, đĩa qua liên tục khg điều khiển được nữa, phải tắt máy khởi động lại hoặc bấm đĩa ra /vào
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác kiểm tra 3 chân liên nhau 55, 56,57 để bật chế độ digital sign các chan phải ở trạng thái như sau. 55pin (MD1): L 56pin (MD2): L 57pin (MD3): H Bác kiểm tra thực thế của bác chắc chắn chân 56 đang được cấp nguồn 5V (H) bác cắt nó ra không cấp nguồn nữa. Chân 55 giống chân 56, chân 57 cấp nguồn 5V. Bác yên tâm con này em thấy hội nhật nó câu thẳng từ CXD ra OPtical chạy liền vì vậy chắc bác cho ra thẳng coax nó cũng chạy , nếu muốn ngon bác cho nó chạy quan 1 cái BTS. không cần phải qua tầng 74hcu đâu, hình như CPD bình thường nó cho qua 74HCU để nó làm delay tín hiệu ra thôi cái này em cũng chưa xem kỹ.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em dò mạch thấy chân 27 chạy đên chân B của một transistor đảo lại rồi đưa ra OPTICAL bác ạ. Em thử câu ở chân C của trans này (n ngõ ra OPTICAL nhưng vẫn bị tình trạng khg nhận được đĩa như trên). Điện áp chân 56 là L và chân 57 là H cả 2 chế độ Play và Stop (đo bằng Osc)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác đã tét DAC của bác chưa, có khả năng trở kháng vào của biến thế xung nhỏ quá. Nếu móc tín hiệu kiểu này e thường bỏ lun biến thế xung chơi qua tụ vào IC RCV. Mà CD bác có OPTICAL chưa. Nếu có bác lấy tín hiệu ngay chân DATA của con quang phía sau máy mà không phải đụng chạm phần nào hết.
