Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bó chân cụ này , anh em nói đến cả chục lần rồi :lol: :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ này dùng tụ đất tháo máy, chân tụ bẻ quỳ xuống mặt bo, coi chừng chập lẫn nhau qua nền mass phủ. Bo này khi hàn xong em phải lấy kính lúp soi kiểm tra từng chân hàn một vì khoảng cách giữa điểm hàn và mass phủ rất bé, vở vỉn dính ngay. Mặc dù bo cụ H đã phủ lắc nhưng cẩn thận vẫn hơn.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bó cả tay lẫn chân với cụ luôn :lol: CD của cụ chỉ có cổng quang, ko có Coxial mà cụ lại không có đầu thu quang thì làm sao nối được - mà làm sao đấu chéo ? chỉ có đầu digital out (Coxial) mới nối qua DAC bằng cáp 75 ohm vào qua BAS ! nếu không mượn được CD thì móc tín hiệu số ra như trang trước mọi người đã hướng dẫn :idea:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác ấy dùng cổng Coaxial từ đầu DVD mà cụ Khuê...
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 DAC em chạy phe phé rồi, âm thanh rất chi là hay Em thấy em và các bác pointed, khuehn,quanghao....đã hướng dẫn hơi bị kỹ rồi, các bác chưa làm chưa chạy cứ theo hướng dẫn mà làm em nghĩ là OK thôi. Cứ bình tình làm từ từ, từng bước một...chậm mà chắc là OK thôi, chúc các bác thành công
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 ha ha... e đang chờ có bác nào bỏ cuộc với bo mới này để xin đây... :mrgreen: . Đổi ver 1 lấy bo mới ko cụ ơi ... :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bó tay với bác này , trước khi hàn bác phài có sơ đồ hoặc manual trong tay chứ :lol: thế là bác đã vật oan con CS va con 74 rồi đấy.

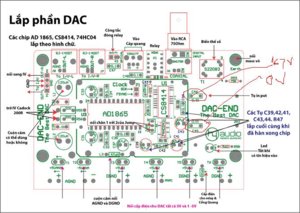

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Hình này rõ nhất nè bác nguồn-mới ơi, còn chỗ nào chưa rõ để em post tiếp?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Hi hi DAC của Em bây giờ hết đc nghe rồi các Bác ơi, cái bo nó nó..... Em nhìn nó mà thấy ghét . Em dùng con diot mà nó lắp cùng với con relay ở bo mạch cũ nó dùng mà Bác. P/s; Em cám ơn các Bác đã hướng dẫn, Em cố gắng làm lại DAC này( Em kô sợ chết chíp mà cái lo nhất là hỏng bo DAC này thôi)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Báo cáo các bác! Em đã hàn jump chân 1-2. LED vẫn khg tắt. tín hiệu coãial đưa thẳng vào chân 3 và 4 của BT số (2 đầu R 75 ohm) Đo tiếp điện áp chân 1,2 của 7404 = 2,52V (7404 sống) điện áp chân jump 3 = 5V, chấn 1 = 2 = 0 Điện áp trên ngõ vào-mass = 1,67V Điện áp trên tụ 10nF còn lại (có vị trí // với tụ vào) bằng 0? Vẫn khg chạy các bác chỉ giáo tiếp giúp Em
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chúc mừng bác! cái con diot đó hình như là loại ổn áp, không nên dùng ở chỗ này (nếu điện áp ổn áp của nó lớn thì k0 sao, bé thì có thể có vấn đề). Bác thay bằng con nắn bình thường là được. (khi lắp bẻ chân nó ra chút, công nhận chố đấy bác H làm hơi chật :wink: ) Bác up cái ảnh close-up lên xem nào, chịu khó chụp nét tí

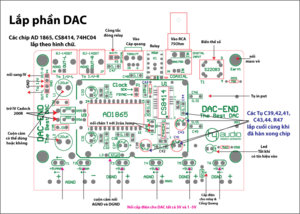

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác up cái ảnh close-up lên xem nào, chịu khó chụp nét tí[/quote] Em khg có máy chụp hình nên mượn tạm hình bác BAH Điện áp ngõ vào (đo trên tụ in put C46) là 1,67V Điện áp trên tụ C45 là 0 V khác với thông số bác Hào đưa ra, bác ạ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Điện áp trên tụ C45 cụ phải đo chân phía trong gầm IC còn chân ngoài đấu với mass đo = 0V là đúng rồi :idea: Em khg có máy chụp hình nên mượn tạm hình bác BAH Điện áp ngõ vào (đo trên tụ in put C46) là 1,67V Điện áp trên tụ C45 là 0 V khác với thông số bác Hào đưa ra, bác ạ[/quote]
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 [/quote] Điện áp trên C45 là đo trên hai đầu tụ bác ạ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ đo thẳng điện áp trên chân 9 và chân 10 con CS so với mass là mấy V
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Điện áp chân 9 là 0,2V, chân 10 là 1,63V bác ạ
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cụ xem lại mối hàn có tốt không hay con C 0,01 mf nối với chân 9 bị rò rồi (thay bằng con khác thử đi), đồng thời kiểm tra lại tất cả các mối hàn của con CS này số đo phỏng đoán tình trạng IC của cụ Hào đây: Kiểm tra CS8414 Đo điện áp tại 2 tụ, 1 đầu vào và một xuống mass = 1.6-1.7V là nó sống Cắm tín hiệu đèn tắt là nó sống Kiểm tra 74HC04 đo điện áp chân 1 và chân 2 = 2.5V nó sống! chân jum số 3 = 5v nó đã chạy!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Sorry bác khuehn Em post nhầm: - Điện áp chân 9 là 1,63V - Điện áp chân 10 là 0,2V Đo các thông số của bác Hào 74HC04 - Chân 1, 2 có điện áp 2,52V - Chân jump 3 = 5V CS Cần đo chân nào nữa ạ?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bác đo nguồn 5V,-5V trên các vị trí lỗ dành để đo thử chưa? đo từng kênh 1 xem = bao nhiêu vôn?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái này đã KT nghiêm chỉnh từ đầu bác BA ạ, khi có tải và khg tải đều OK
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cả hai chân phải có điện áp (+) so vwosi mass là ~1,6xxV có vấn đề rồi, bác kiểm lại theo cụ Khue hd đi

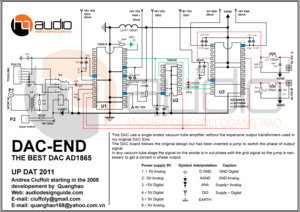

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Bây chừ bác dò theo sơ đồ này nhé: 1. Đo nguội (tắt nguồn bác nhé): bác đo từng chân 1, từ chip này đến chip kia xem thế nào? --> kiếm tra bác đã hàn OK chưa ( lưu ý bác đo trên chân con chip nhé ) 2. Đo nóng: đo kiểm phần cấp nguồn 5V cho các CHIP nhé, đo theo sơ đồ trên Thông báo kết quả lại giúp em

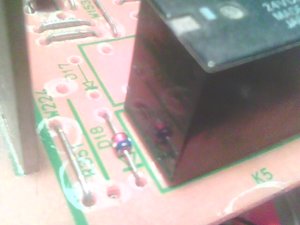

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Con diot này Em nghĩ kô phải là ổn áp đâu Bác vì Em thấy hình như là các relay ở nhiều bo mạch nó dùng =loại này mà (vd như hình dưới). -Ơ ơ sao Bác lại chúc mừng Em nhể Em đang khóc dở méo dở đây này, trở này tụ này chíp này bo nữa này mỗi thứ một bịch đây này.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Báo cáo các bác Em đã giải quyết được vấn đề rồi ạ. Em no đã khóc tiếng chào đời sau khi thay 2 tụ Ero 0.01 bằng 02 tụ dầu Westcap. Khg biết có phải do tụ này khg nhưng Em nó đã khóc. Cám ơn các bác khuehn, pointed, Bao anh và các bác khác đa hỗ trợ. Thôi Em nghĩ mai làm tiếp phần IV
