Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vâng để em kiểm tra lại tay nghề của em đã, sau đó thay một số con tụ 0.1 và 0.01 xung quang AD và cuối cùng sẽ nhờ các bác Check lại AD. mỗi ngày mần một chút cho có việc. :mrgreen: :mrgreen: :mrgreen:[/quote] AD khó chết lắm, kể cả bác cắm ngược kiểm tra kỹ các chân CS nhé!

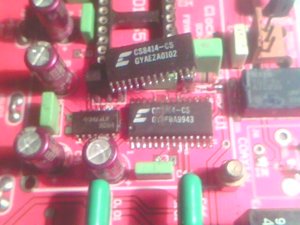

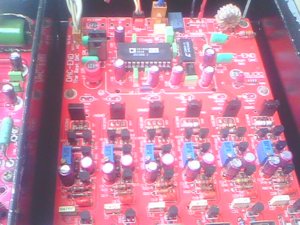

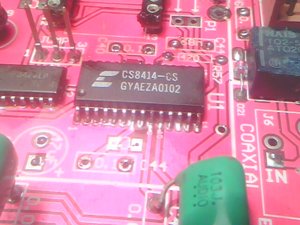

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Bác khuehn, và các Bác ơi con DAC của Em nó bị ở con CS bác ah. Hôm qua Em lấy con khác về và Em lo mọ suốt đêm qua và thay thêm mấy LK nữa vào(hình), sáng nay Em vệ sinh sạch xẽ các mối hàn và lắp nó vào hiện giờ nó đang chạy tốt lại rồi Phù ....vất vả thật nhưng mà lại thấy bắt đầu vui vui .....chắc là trưa nay Em phê một giấc ngon và lành rồi Khả năng là Em xong phần DAC rồi các Bác ah. - Về phần I/V Em đang chạy đèn 6922 Amperex, Em thấy các Bác bàn về đèn 5687 và E182CC nhiều và hay thế ..hì. hì.. Em phải thử làm 1 cặp về thay vào mới đc.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chúc mừng bạn đã tìm ra chân lý, tay nghề hàn của bạn đã OK rồi đó, bạn nên kiếm 1 cặp 5687 mới về chạy đã lắm 8)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Khà khà... Em mới bị xong hú hồn luôn các Bác ah khi Em rấp vào xong xuôi cắm AD vào(do nôn nóng xem con CS mới có tốt kô) hấp tấp Em cắm ngược con này và đóng điện vào rồi đo áp cấp cho chíp thì :roll: thấy V- của AD1685 có ~ =-0.9V thôi mà lại kô ruút điện ra mà lại còn đi đo áp của phần nguồn này xem nó tại đâu( bị vậy tầm 10 phút) đén khi nhìn ra thấy :roll: :roll: AD nộn tùng phèo...giời ơi là giời may quá các Bác cắm AD lại nó lại vẫn vẫn chạy...hú vía -Em công nhận con AD kho... khó chết thật các Bác ạ.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 CHúc mừng anh! nếu cái Biến thế số đầu vào kia là tự quấn, hoặc tháo máy tính, thì anh bỏ nó đi tốt hơn là giữ anh à! Thay cái tụ đầu vào bằng loại nào tốt nhất trong nhà anh nhé!

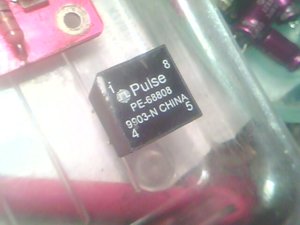

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Bác khuehn, Em đang chờ hàng về Bác ah . - Cái BAS này em quấn bữa trước đó và đã chạy thử rồi sau đó bỏ ra vì Em kiếm đc cái bas(hình) thay vào cho nó và tối qua tiến mổ hàn Em thử lại xem nó thế nào ý mà. - Cái tụ đầu vào này Em cũng đã thay mấy loại rồi còn 4 con này Em thấy nó có chữ audio và có mầu xanh đẹp nên Em thay vào nghe tạm(loại này dùng kô hay hả Bác Hào?), Em cũng đang tìm con này to to trăng trắng nó giống của mấy Bác trên đang dùng mà chưa đc. Kô biết có Bác nào có dư dùng kô ạ xin nhượng lại cho Em 1 cặp với!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chúc mừng bác Đànanh Thấy có bác gì gì đó đăng rao vặt bán bo DAC....
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chúc mừng bác Đànanh Thấy có bác gì gì đó đăng rao vặt bán bo DAC.... [/quote] Trên DAC rao bán ấy em thấy có nối mass vỏ vào chân 13 hay 14 gì đó của con CS và cả chân 28 nữa. sao thế nhỉ ???
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái board đó là cái board concept đời đầu thử nghiệm trước khi nhân bản rộng rãi, ở bản này phần nguồn rất tốt, chỗ con CS đó chân 13 chưa được nối đất, chân 28 (đấu ra chỗ con led) cũng vậy nên câu thêm thôi không ảnh hưởng đến chất âm của DAC :idea: Trên DAC rao bán ấy em thấy có nối mass vỏ vào chân 13 hay 14 gì đó của con CS và cả chân 28 nữa. sao thế nhỉ ???[/quote]
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Trên DAC rao bán ấy em thấy có nối mass vỏ vào chân 13 hay 14 gì đó của con CS và cả chân 28 nữa. sao thế nhỉ ???[/quote] cái bo này là do em làm, linh kiện hoàn toàn tốt, có 2 lỗi , em đã fix!
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 - Em cám ơn các Bác. - Bác Hào có dư kô chuyển cho Em 2 con ngon đê. để về Em thử.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Em thấy cụ Hào chính thức triển khai cái vụ giao lưu kèm thi đấu DAC DIY này rồi,vụ này vui đây,giải thưởng có vẻ hấp dẫn :mrgreen: viewtopic.php?f=60&t=62122

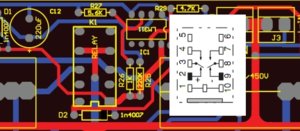

Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Các bác cho em hỏi vụ relay trên bo IV theo như layout của PCB & layout chân relay của em như hình vẽ. Nếu như layout của relay như thế này không dùng được đúng không ah, Hoi khó hiểu chỗ này nếu hàn theo đúng như PCB thì khi đóng điện cho relay thì Line Out sẽ bị nối mát. như vậy do con relay này bị ngược hay phải hàn thế nào thì mới đúng ah. Các bác cho em hỏi luôn nếu áp đốt tim đèn =12V mà chỉ có relay 5V thì phải dùng con trở bao nhiêu? vào vị trí R43 ah?
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 a xem lại trang 198 có mà, dùng trở 180ohm hoặc 150ohm.2w
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Vậy là relay của bác: + Cuộn dây : chân 1 và 10 + Tiếp điểm chung: 3 và 8 + Tiếp điểm tĩnh: 2 và 9 + Tiếp điểm động: 4 và 7 (Bác tưởng tượng cái relay giống cầu giao đảo 2 chiều vậy, gạt qua gạt về ) Kết hợp dò mạch theo nguyên lý sau,đối với mạch IV thì: + Tiếp điểm chung của relay (3) sẽ nối với tín hiệu từ tube ra + Tiếp điểm tĩnh (2,9) (trạng thái relay chưa được cấp nguồn) sẽ mặc định nối tín hiệu từ tube (3) xuống mass--->DAC ko kêu + Tiếp điểm động (4,7) sẽ nối với cọc R,L out + Mạch trễ (45 giây) sẽ cấp nguồn cho cuộn dây relay sau 45s (bác sẽ nghe relay đóng cái cạch sau 45s), lúc này tín hiệu từ tube (3) sẽ nối thông với tiếp điểm động (4,7) và ra cọc R,L-->DAC kêu Cái quan trọng nữa là bác phải soi chân cẳng em relay có tương thích với bo mạch không? (trên thị trường nhiều chủng loại relay khác nhau lắm) Còn vụ relay 5v mà cấp nguồn 12V: thì bác phải dùng con R hạn dòng là đúng rồi, nhưng cụ thể R=? thì bác phải biết dòng qua cuộn dây của relay là bao nhiêu để tính ra giá trị của R đó (hình như bác QH đã có hướng dẫn ở các trang trước rồi) Bo DAC em làm dùng relay 12V của TAKAMISHAWA (Japan) cắm vô chạy ngay. Vậy bác nên kiếm loại này là OK.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 cảm ơn bác, cái nguyên lý mạch thì em hiểu rồi, bác xem cái so đồ chân em để bên cạnh đấy là sơ đồ chân gắn theo đúng chiều trên PCB nếu gắn như thế : 4,7 sẽ nối với mát. Thực ra trên PCB của bác hào , mặc định tín hiệu ra đã được nối với cọc loa, khi gắn relay vào cặp chân NC (tiếp điẻm tĩnh ) sẽ nối tín hiệu với mát, khi đóng điện cho relay thì tín hiệu được ngắt khỏi mát và hát bình thường. TH này bác xem lại kỹ giúp em theo em hiểu thì con relay này thứ tự chân không dùng được đúng không ah. Đây là con relay 5VDC mà em dùng cho bo DAC, em không kiếm được con relay 12V bé mà 10 chân như thế nên đâng dự định dùng luôn còn 5VDC này ah.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Thế thì bác "cản" bằng R như trên mà xài (em đính chính relay em đang xài là MATSUSHITA ạ)
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Cái relay của phần DAC có pinout như hình em post theo so đồ nguyên lý thì không sài được cho IV. sao chỗ này thiết kế trái khoáy thế, em nhổ 2 cái từ CDP cũ, mua mới 1 cái rồi không cái nào dùng được. Tối qua mới thi công nốt được cái công tắc nguồn, em đóng thử khi đang mở pre nhưng chẳng thấy bụp xoẹt gì cả chắc không cần relay cho IV vân OK :lol:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Thấy có mấy bác ko dùng mạch trễ + relay này...vẫn Êcô
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Báo cáo các bác, em đã mần xong cái DAC. Một kênh tín hiệu không kêu là do đoạn mạch in nối từ R200 sang L2 = 1200Uh. Tối qua tháo L2 ra kiểm tra em phát hiện mình đã làm đứt nó ngay sát chân cắm linh kiện. Cảm ơn các bác chỉ dẫn nhiệt tình. Giai đoạn 1: THICONG đã xong. Chuyển sang giai đoạn 2 : TAMBO.
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Chúc mưng bác thêm lần nữa :lol: TAMBO là cái j hả bác, tạm bợ à :lol: ....
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Nâng cấp linh kiện đó bác. Tẩm bổ thêm thuốc độc nếu có hehe :mrgreen:
Re: The best DAC AD1865- UPDAT mới nhất 2011+ File Bom trang 1 Đúng là tiếng Dziệt...phong phú quá, cũng mấy cái chữ cái ...đôi khi nghĩa trái ngược nhau... :lol: em cũng đang giai đoạn TAMBO (hiểu theo 2 nghĩa đều đúng)
