Nếu em dùng bóng 6dj8 thì dàn trở anode 47k em xài 1w được không các cụ? Trở em mua 2w mà sao nó bé hơn tưởng tượng, nên trừ hao em đoán nó chỉ độ 1w, mặc dù là hàng không phải lởm gì cho lắm...
1w hay 2w từng con ko quan trọng, quan trọng là tổng công suất của dàn trở có đạt 10w để tải ko bác ơi, quan trọng hơn là trở kháng phù hợp để chỉnh cao áp ra đúng bóng.
em mới qua nhà anh lynhan để cắm điện con DAC, nay ngày đẹp trời nên cắm phát ăn ngay hết, không cháy nổ hay vấn đề gì nguồn EI anh lynhan làm chuẩn như Lê Duẩn căng chỉnh 1 hồi thì bóng chạy đúng dòng.lần này làm trót lọt, ít thiệt hại, thiệt là thích. :lol:

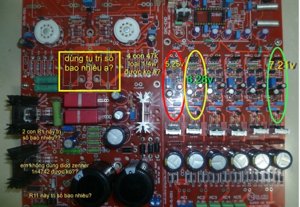

em mới lắp bằng pcb của bác Hào, 1 số vấn đề em chưa rõ, các bác đi trước giúp em với, em dùng bóng 5687 ạ các câu hỏi em đã post trong ảnh rồi ạ em cám ơn các bác nhiều nhân tiên bác nào còn dư chassis của DAC thì để lại cho em nhé, em kiếm mãi mà không đâu có ạ
Lanh chanh trả lời bác nhé: - Cặp tụ cao áp ngay chân trở tải lắp từ 1uF - 10uF tùy sở thích (tụ càng to, bass càng dày, mà ko lắp cũng ok chẳng chết ai). - Trở tải dùng 4 con có tổng công suất từ 5 - 12w, nghĩa là bình quân mỗi con tối thiểu đạt công suất 1.2w. Tuy nhiên khi ko có trở có thể mix lẫn 1w - 5w, trở này khi mạch chạy rất nóng nên phải dùng trở cao w, dùng 1/4w e là ko ổn, và nếu dùng 4 con 1/4w thì tổng công suất mới đạt 1w càng ko ổn. - R1 lắp từ 33R - 50R tùy bác thiết kế cho dòng và áp bao nhiêu, cần dòng cao áp cao thì lắp trị số nhỏ và ngược lại. Thông thường lắp cho 5687 và nghe nhạc Việt chỉ cần lắp tầm 47R / 1w là đạt. - Trở R11 lắp tùy nghi từ 100R - 120R / 5w, có thể lắp 2 con // 220R 3w để đạt trị số và công suất, chỗ này có thể dùng chokes nếu có chokes phù hợp. - Diodes zenner ko dùng cũng được, tốt nhất kiếm zenner 12V / 0.5w hàng chợ lắp cũng ổn. - Điện áp sau nắn cấp lên DAC tại 5 vị trí sau trimmer đều phải đúng 5VDC, trong hình là ko chuẩn rồi bác ah. - Ngoài lề: em thấy bác lắp trở 33R hạn dòng và trở cạnh cặp tụ nguồn to quá, chỗ đó chỉ cần trở 1w, lắp 5w to quá nó ăn dòng mạch chạy ko đúng lại chỉnh chọt linh tinh thì khổ. Bác lấy pcb hoặc KIT từ bác Hào thì call gọi hỏi để bác ấy tư vấn cho nhanh, loay hoay như thế có khi chưa kịp nghe đã quang tèo :mrgreen:
cám ơn bác tngoctu rất nhiều ạ. em lấy pcb của bác Hào, bác ý nói cứ táng theo đúng trị số rồi post lên đây để anh em chém cho xôm tụ :mrgreen: thực tình thì em cũng không biết j về kỹ thuật nên vừa làm vừa mò mẫm, có bác tngoctu commemt em thấy vui quá, em sẽ theo hướng dẫn của bác thay thế mấy con trở 47k và 33 ohm ạ 6 con trimmer thì em toàn dùng K30a, vì K170 đắt quá (đồ của em toàn hàng chợ mà) có 3 vị trí ở giữa thì xuống được 5v, con lại thì không được, chắc phải nghiến răng qua stav làm mấy con K170 về. Theo các bác thì em có thể thay mấy con 10 ohm trước diod thành 50 ohm để giảm điện áp được không ạ???
Không nên thay cụ ơi, kiểm tra xem mạch lắp chính xác như sơ đồ chưa nếu đúng rồi có khả năng linh kiện hỏng, nếu không có sự cố gì thì chỉnh trimer nguồn nó phải về được 5V
Phần IV: - Con trở R1 bác dùng 33R cũng không sợ, và 5w cũng không sao nhưng cái quan trọng nhứt đồi với nguồn phần IV của bác đó là tản nhiệt quá bé => mấy con IRF sẽ nhanh chóng bốc khói, con LT1084/LM317 của đốt tim cũng thế, sẽ bốc khói nhanh lắm. => Với bóng 5687 bác có thể dùng R1 là 47R và chỉ cần 1-2w là ok rồi. - Tụ bác hỏi thì có thể không lắp, còn có lắp thì lắp loại tốt mới có "hiệu nghiệm" . - Trở tải thì bác cần dùng như bác Tú nói rồi đó, lắp 4 con 2w cho một kênh là vừa đẹp, khi lắp nhớ hàn cho con trở cao lên khỏi mặt bo một chút cho nó mát. - Trở R11 làm chức năng mắt lọc nên có thể tùy nghi sử dụng, nhưng giá trị càng lớn thì càng cần phải có khả năng chịu công suất cao. Như khuyến cáo thì khoảng 470R/5W là có thể chịu được, để an toàn thì bác ghép sao cho tổng trở 220R/5W hoặc 470R/10W thì khỏe rồi. Phần nguồn cho DAC: - Điện áp mà không chỉnh được xuống tới 3.3V thì bác cần xem lại có linh kiện nào hàn lộn không ? Đầu tiên kiểm tra con zenner, rồi đến K30, BC... Và kiểm tra xem điện áp 2 đầu các con trở 10R ở chân IRF nếu <0.6v và các phần khác không hàn lộn thì con IRF tèo... - Con trở 10R này làm chức năng điều chỉnh dòng của mạch => bác thay bằng con lớn hơn sẽ làm dòng tổng mạch nhỏ đi => sẽ chẳng có lợi đâu bác. Con này dùng 10R/0.5w là đủ, cỏ thể dùng trị số nhỏ hơn (con MJE sẽ nóng hơn ).
Em đang nói về mấy con trở to màu xanh Kimware đó bác, thay đi vì chỗ đấy ko cần trở to và kiếm metal firm cho tiếng nó trong trẻo tí. Chỗ cần to thì bác lại lắp trở nhỏ sao giống em lúc lắp DAC này khổ thế K170 bác lấy nguồn ở chỗ () thì cũng ngờ ko phải hàng xịn đâu, ra chợ mua 100K 1 nắm K117 về mà thay nhé. Chúc vui.
, ôi, sao mà rắc rỗi quá, em có pcb được 2 tháng nay rồi mà tập hợp linh kiện mãi không xong, giờ đến lúc cân chỉnh, mệt quá. rất cám ơn các bác đã comment, em sẽ từ từ nhai dần ạ, em sợ hóc lắm. :mrgreen: to bác tngoctu: con k117 tương đương với con k170 không ạ? nếu tương đương thì để em ra sky market mua 1 nắm về dùng dần ạ. còn trở ngon thì ngoài stav thì em chẳng biết mua ở đâu cả, bác nào có địa chỉ nào khác thì PM em cái nhé vì stav có 1 số loại không có hàng nữa ví dụ: 47k toàn loại em đã hàn vào pcb, không có loại W cao hơn; hoặc mấy con 33R thì không có loại nhỏ W hơn, cổng quang optical em cũng chưa tìm được, lấy từ main máy tính ra thì lại không giống chân trên pcb
- K117 thay thế hoàn toàn tương đương bác ạ, bác qua 25 Trần Cao Vân, ngay cạnh đồn công an trong chợ giời nhé. - Nếu có 47R/2W thì bác hãy thay, còn không thì cứ để con 33R đấy. Nhưng dù gì cũng phải thay ngay 3 cái tản nhiệt bằng loại lớn hơn bác ạ !
bác đọc lướt qua hoặc xem hình không kỹ, chứ em hỏi 1 đằng bác lại trả lời 1 nẻo, lúc thì 47R, lúc thì 33R, lúc thì vị trí khác nhau, em loạn hết cả . để em tiếp tục nghiền ngẫm comment của các bác ạ. tks rất rất nhiều ạ.
Sorry bác, em nhìn con kia nó vừa to vừa tươi nên đập ngay vào mắt. Còn 2 con 33R kia bác có thể dùng 10, 20R/1W thoải mái bác ạ...
Bác nào còn tích trữ bo i/v chưa ráp nhượng lại cho em 1 bo với ah, em đang cần có việc gấp ... gấp. Thanks.
Đợt này em qua nhăm nhe suốt mà không thấy hở ra đẻ cướp cụ ạ ! Dục mãi mà cụ ấy cứ cắm đầu vào DAC-32 :twisted:
Lâu lắm không thấy bác nào khoe DAC, thôi thì em khoe cái dự án kéo dài từ hồi nảo hồi nào của em, đến đêm qua mới chính thức được thế này, cơ mà có một chút vấn đề là cặp 6H30-DR nó cao quá, em đã hạ cái đế đồng xuống cỡ thấp nhất rồi mà vưỡn chạm tấm trên => Lại phải xử lại cái socket đèn rồi
các bác cho em hỏi là em dùng bóng 5687 thì chỉ cần nối các đầu jum trên pcb thôi hay còn phải làm gì khác nữa ạ?
Jump phải nối đúng là 1, trở tải phải lắp trị số phù hợp là 2 và trở thoát cũng phải hợp trị số là 3 cái cần chú ý ạ...
cám ơn bác, còn 1 vấn đề nữa là nguồn của em đang có đốt tim 6,3v, như vậy em chỉ cần nối jum đúng là có 12v đốt tim cho 5687 hay phải dùng đốt tim 12v riêng ạ
nếu vậy thì cái jum có tác dụng j hả bác, em xem mạch thì chả biết là jum J1 cho 5687 và J2 cho 6dJ8 khác gì nhau nữa. bác nào đã dùng 5687 thì em ý kiến với ạ
Em cũng mới hoàn thành con DAC này, nhưng cũng không dán show lên, toàn đồ ve chai, đồng nát nên sợ các bác cười . Tầng IV em đang chạy bóng 7119 Amperex (chắc phải chạy rà thời gian nữa), nhưng nghe tiếng rất ngọt ngào. Em xin cảm ơn đến bác Quang Hào và bác GMR rất nhiều ạ. Chúc cả nhà vui.
