đo điện áp tại chân tụ in put so với GND cả 2 tụ 0.01uF , = 1.6 v thì nó vẫn sống, hay bác lại gắn nó ở mặt trên ???
em đo nó 1v6 em gắn mặt dưới thay con của cụ lý vô chạy ào ào còn 2 con đó thay vô sáng đèn rồi tèo làm mắc công cụ lý tháo ra gắn vào cụ hào còn em nào kg ạ nếu còn cụ gửi em cái rơle luôn em đội ơn cụ :mrgreen: hàn linh liện có 1 ngày xong mà bị con cs8414 nó hành đến giờ vẩn chưa chạy
Ý em là bác kiểm tra lại xem có cắm nhầm ko, chứ quấn và kiểm tra áp rồi thì biến áp làm sao mà sai Em đã đo kiểm và kiểm tra lại đầu dây nguồn cấp, em cắm đúng sơ đồ mạch bác ạ. Không biết nguyên nhân sụt áp như vậy là tại sao bác ah! Bác nào biết nguyên nhân tư vấn giúp em với. Cám ơn các Bác.
đo điện áp tại chân tụ in put so với GND cả 2 tụ 0.01uF , = 1.6 v thì nó vẫn sống, hay bác lại gắn nó ở mặt trên ???[/quote] em đo nó 1v6 em gắn mặt dưới thay con của cụ lý vô chạy ào ào còn 2 con đó thay vô sáng đèn rồi tèo làm mắc công cụ lý tháo ra gắn vào cụ hào còn em nào kg ạ nếu còn cụ gửi em cái rơle luôn em đội ơn cụ :mrgreen: hàn linh liện có 1 ngày xong mà bị con cs8414 nó hành đến giờ vẩn chưa chạy [/quote] he he! đã da đen lại có lông! em không còn con nào cả!
tháo 2 tụ em khoanh tròn ra, hình như con bên kênh áp âm cấp cho AD bị ngược cực. Thân @espadon_vn thay con 74HC đi + gắn 2 cuộn cảm và 2 tụ 10n ngay con AD vào
Em bái phục cụ Lý Nhìn qua hình mà cụ Lý phát hiện tụ gắn ngược, cụ tinh thật Em góp ý các bác ráp linh kiện trên board DAC, thì nên lựa linh kiện thật tốt, lắp một lần, đừng lắp tạm rồi nâng cấp sau, vì board DAC của bác Hào là board 2 mặt, có vị trí hàn mặt dưới nó ăn lên mặt trên, nên tháo linh kiện xả mối hàn dễ bị hư mạch, vì vậy nên chờ đủ linh kiện tốt ha4y ráp. Đối vối con AD 1865 và con CS 8414 nên ráp thêm cái đế IC để dễ kiểm tra và dễ thay thế IC
dám cá không ai rành cái DAC này hơn anh lynhan rồi :lol: AD1865 chắc ít ai dám hàn trực tiếp lên board + CS8414 nó dán mà bác, sao mà xài adaptor được
Phải nghiên cứu mà chế đế cho con CS 8414 bác ơi. Em mới nhận bộ board mới đang chuẩn bị làm tính đi Nhật Tảo để mua linh kiện, em phải chế cái đế này, em cũng bị con CS 8414 nó vật một lần. Mắt thì kém, tay thì run hàn IC dán cực quá, cực nhất lúc bị trục trặt không biết do đâu; xả nó ra kiếm con khác thay vô vẫn bị như cũ, kiếm con khác nữa thay vào vẫn bị như cũ, té ra không phải nó mà bị con 74HC. Em ngán nhất là mấy biến trở phần nguồn 5 Vol cho DAC, có khi nó tiếp xúc không tốt điện thế ra hơn 10 V dễ làm chết mấy con AD 1865 và CS 8414, nên nếu có đế thay ra thay vào kiểm tra nhanh. Em rút kinh nghiệm ngoài nguồn salas ra em còn thêm con 7805 với 7905 ngay chổ vị trí đấu nối nguồn cấp cho mạch DAC để gim áp cho chắc ăn (chấp nhận âm thanh có thể bị ảnh hưởng), chứ tèo một phát, con CS 8414 em phải đặt mua từ Siêu thị AV mất cả tuần lễ mới vào đến Đồng Nai, chờ dài cổ

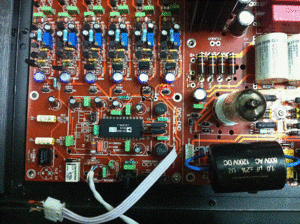

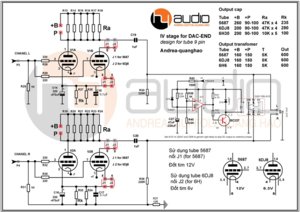

Thôi thì cụ coi tạm cái hình toàn cảnh nhé: Hình như cụ không thèm gắn mấy con trở lưới đèn ạ 4700R x 4! nó sẽ gây tự kích là cái chắc, vả lại 5687 là tube hơi nặng ha mô níc ạ! làm mấy chục con DAC -end mà vẫn bị thì em cũng thua rồi ạ! à thấy 2 con trở 1 k, lưới đèn cũng không thèm có, càng thấy bó tay ạ! mong cụ soi sét em nó xem có phải thiếu nó không ạ! mà thiếu 2 con này, cao áp chức chắn nhảy nhót tại chân tube nữa ạ! xin đèn giời soi xét dùm em! đa tạ! cảm ơn cụ!
Các Cụ cứ chọc ghẹo em :lol: Sau bao ngày quên ăn, đêm quên ngủ em cũng quay xong 2 cục sắt hee, đem đi dập cái Leema được rồi hee :lol: . Xin cảm ơn
Hì, cụ xem thường em quá thì phải, mấy con mà cụ nghĩ em không gắn thì thực ra là em dùng PRP, mà con đó màu đỏ nên chụp xa nó sẽ hòa vào màu bo. Cái thứ nữa là bóng em dùng họ nhà 6DJ8, có lấy tay búng vào bóng nó cũng không bong bong như 5687 đâu cụ ạ !
Trời, cụ mua trim tốt về gắn chứ chơi kiểu này thì ... xử cụ Hào ác quá, công trình cái nguồn shunt regu low noise cụ í hãnh diện mà đóng 2 con kia đầu nguồn thì công cốc rùi, huuuuuu Ngay cả việc thay con trở 220K bằng zenner hay led mà đã phải cân nhắc rùi cụ ah.
tháo 2 tụ em khoanh tròn ra, hình như con bên kênh áp âm cấp cho AD bị ngược cực. Thân Cám ơn bác Lynhan159 nhiều. Đúng như bác tư vấn, từ khi thay mấy con tụ đó vào thì xẩy ra hiện tượng này, em tháo hai con tụ đó ra và đảo ngược lại có được không ạ hay phải tháo bỏ đi luôn.
Chỉ có con tụ kênh áp âm bị ngược thôi cụ ơi, cụ đảo cả 2 thì bằng hòa à, mà tháo ra luôn cho lành, tụ gắn ngược có khi cũng sắp thăng rồi...
Cảm ơn bác Lynhan159 đã tư vấn. Em đã tháo 2 con tụ ra và đo kiểm lại thì chỗ khoanh tròn màu đen thì điện thế đã ổn định mức 5V, nhưng chỗ khoanh tròn màu đỏ thì điện áp cứ giảm dần về 0V. Không biết nguyên nhân là do linh kiện nào ah?
Nguồn này nếu áp tăng giảm ko ổn định thì kiểm tra lại mấy con bán dẫn thôi bác ah. Thường thì lôi cổ mấy thằng K170 ra thay trước (nếu bác dùng K30 hoặc 117 thì càng phải thay gấp), nếu vẫn chưa ổn thì check và thay tiếp mấy em BC 550/560, chưa ổn nữa thì tới đầu nguồn là con mosfet 9540/550. Tuần tự mà làm em thấy nguồn này nó ko rắc rối lắm đâu. Việc đầu tiên bác tập trung vào 2 em K170 trên nhánh đó cái đã. Cái nguồn nó mới là sự khởi đầu thôi, cái chỗ nó hót mới ghê, em bị con này nó vật triền miên í mà :mrgreen:
Bên màu đỏ bác test khi có jump hay là không có vậy ? nếu có thì bác tháo ra, tốt nhất là test toàn bộ phần nguồn khi chưa có jump cái đã. P/s: Báo cáo các bác, nguyên nhân con DAC bị rít đã được khoanh vùng. Em đã gắn bo DAC khác vào để thử thì thấy bo IV hoàn toàn bình thường, và bây giờ em đi mò tiếp tục trên bo DAC, chắc chắn loại bỏ lý do con 74HC04, CS8414, AD1865 bị lỗi, vì em thay tùm lum rồi vẫn không hết. Bây giờ tính đến chuyện tụ tị, trở có vấn đề... EM sẽ tiếp tục cập nhật sau khi rút, thay thế đám tụ !
Final report: Kính thưa các bác, kết quả cuối cùng là em đã xử lý xong vụ Rít. Nguyên do đúng như những gì đã khoanh vùng. Tội đồ là mấy em tụ 0.1uF lọc nguồn sát chân AD1865. Tháo hết ra là hết rít => thay mấy con khác lại là khỏe rồi Thanks all!
