The pure DSD converter - with PRE818

Đợt làm PCB qua lâu rồi Bác ơi, Bác cần gì thì call bác Quanghao số bên trên, may còn thừa cái nào kg.



Em đăng ký linh kiện nhé.
Vụ này chắc nhờ bác Quang Hào thôi bác ạ



em bận đi Thái Lan nên vẫn chưa gửi PCB cho anh, đã đóng gói rồi mà chưa đi gửi đươc!



Cảm ơn bác chủ nhiều, em cố ý chờ để bác hàn giúp linh kiện luôn ấy mà.



Các anh xem thử cái nay ạ. Star pure dsd dac.

https://www.facebook.com/video.php?v=2444025599171762



Bo DAC này khác bo bác Hào chia sẻ những gì đấy ạ?



Nó khác bo em chua sẻ ơ chỗ : bo này có thêm các ngõ vào anh ah!

Mọi thứ như nhau!

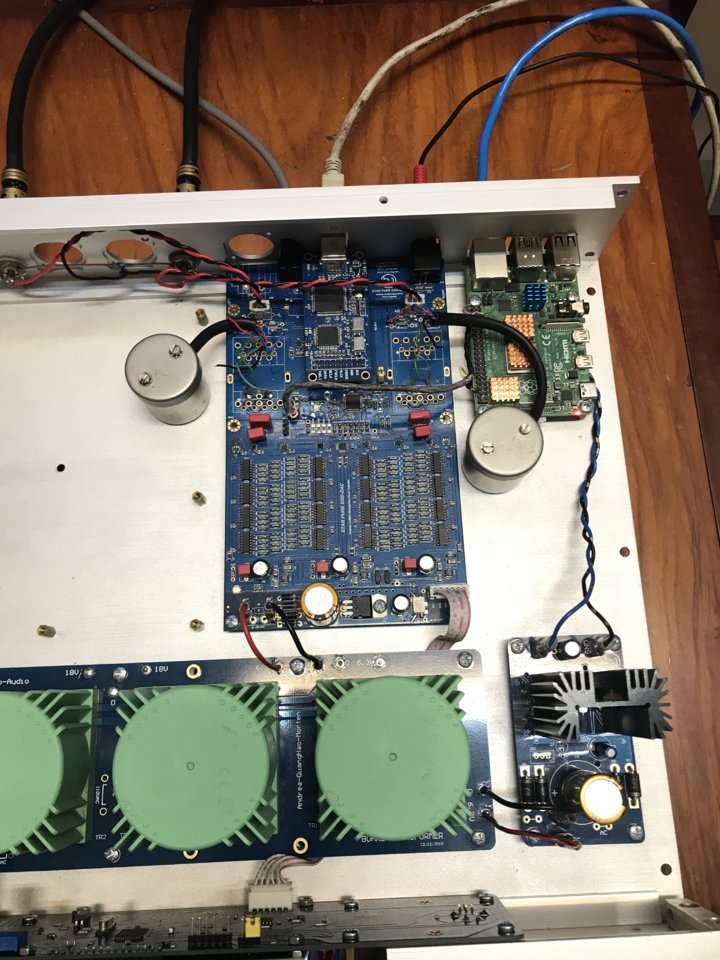

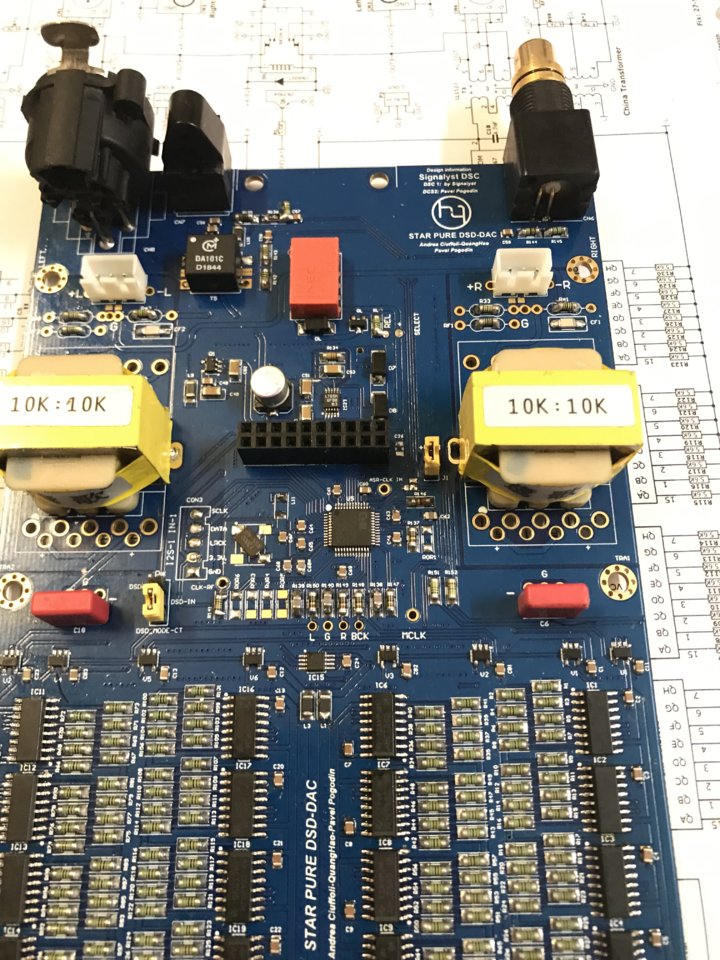

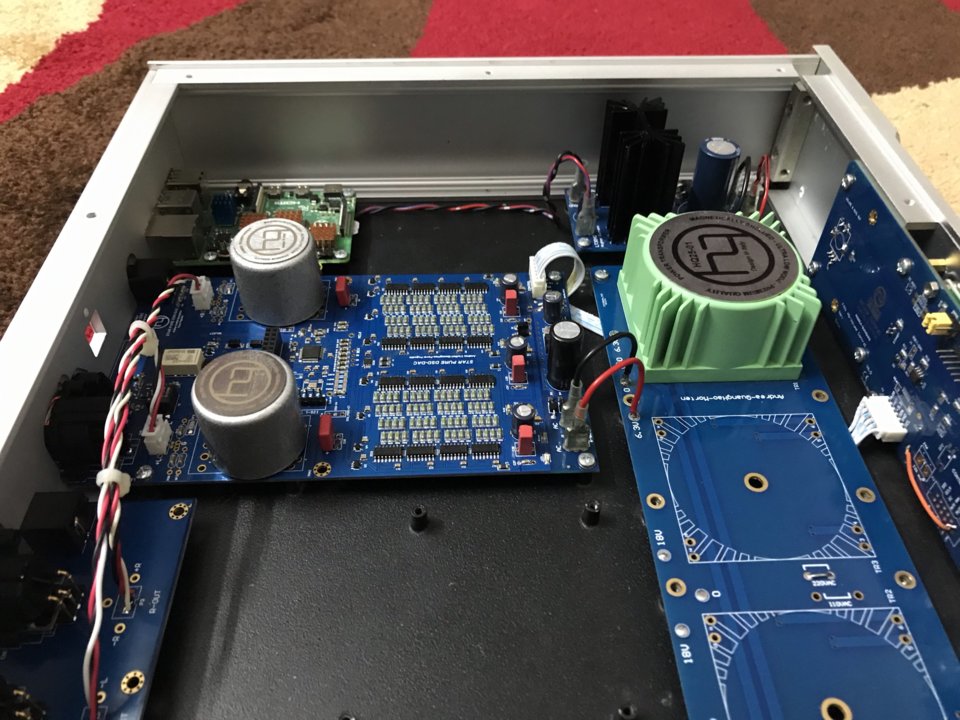

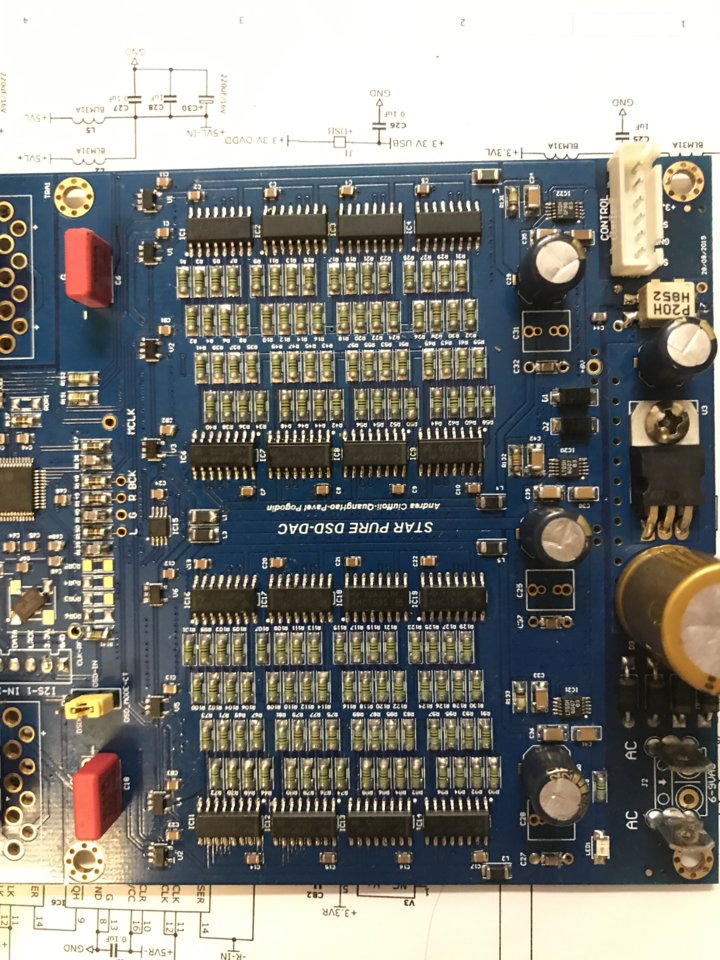

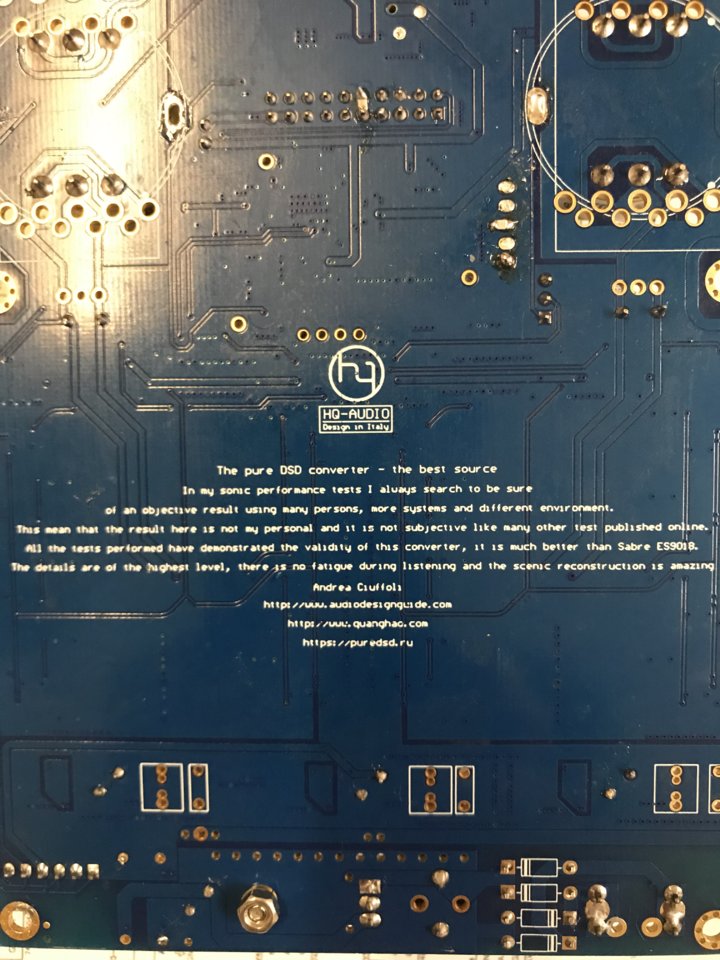

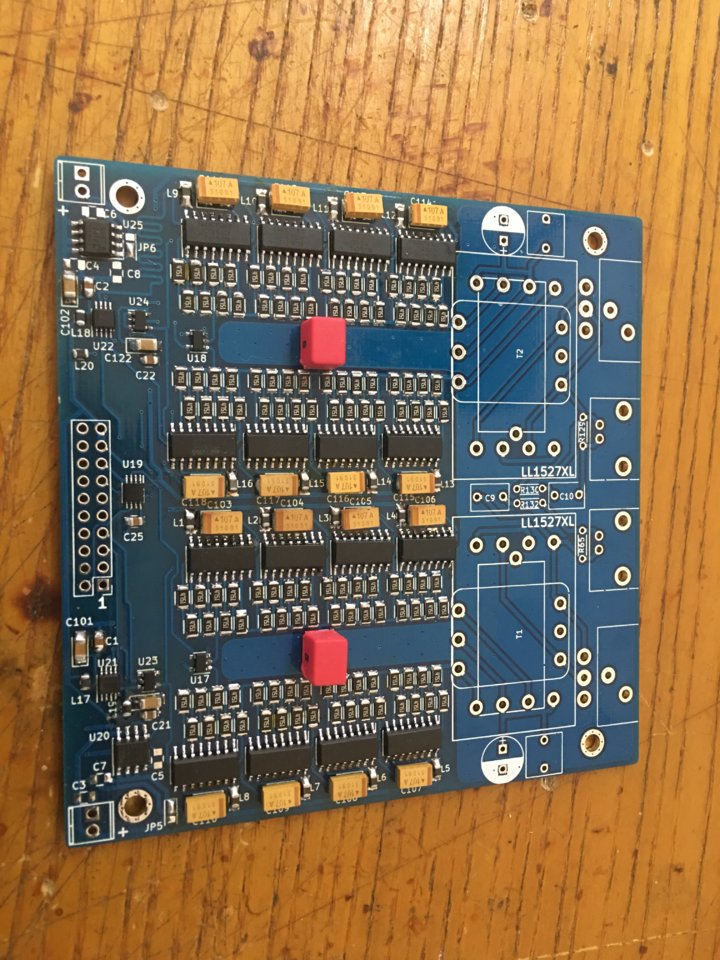

Một vài hình ảnh em nó ah!



Báo cáo các bác là con DAC mà em chia sẻ đoạt giải nhất mới chết chứ ạ! Nó chỉ khác con em mang đi ở phần đầu vào với điều khiển, còn phần đầu ra DCS là y chang đấy ạ: link thi đấu a; https://vnav.vn/threads/festival-dac-tu-che-va-loa-bookshelf-tu-che.84645/page-9



Báo cáo các bác là con DAC mà em chia sẻ đoạt giải nhất mới chết chứ ạ! Nó chỉ khác con em mang đi ở phần đầu vào với điều khiển, còn phần đầu ra DCS là y chang đấy ạ: link thi đấu a; https://vnav.vn/threads/festival-dac-tu-che-va-loa-bookshelf-tu-che.84645/page-9



Em thành thật xin lỗi mấy anh đã gửi bo lại để em Hàn giúp dac,

Em ko làm dc vì em k có thời gian để làm , vô cùng xin lỗi và mong các anh Thông cảm cho em! Em chuẩn bị linh kiện cho các anh!



Chào Bác Hào
bác chia xẻ với mình và một số anh em ở đây 1 bộ linh kiện là tốt lắm rồi, nhờ bác xúc tiến sớm chứ nhìn bo hoài mà lòng ngổn ngang !
Thân ái



được anh. đợt này em mua linh kiện để sx bộ Star DAC, em sẽ gửi các anh!
thanks



STAR DSC - The pure DSD converter
GIỚI THIỆU

PCM độ phân giải cao ở 96-192KHz 24 bit cho khả năng có tín hiệu số chất lượng tốt vượt quá giới hạn lớn của CD.
DSD rất khác so với PCM, sử dụng tần số lấy mẫu cao hơn 64 lần so với Đĩa compact tiêu chuẩn, cung cấp đáp ứng tần số lên tới 100 kHz và dải động lên tới 120 dB trên toàn bộ phạm vi âm thanh.
DSD trên giấy nên tốt hơn pcm độ phân giải cao như 192KHz 24 bit vì hai chuyển đổi (từ và sang tương tự) đơn giản hơn (xem bài viết này từ trang web của Korg) nhưng Giấy công ước AES 6086 và Giấy hội nghị AES 5395, dường như mâu thuẫn với điều này
Tín hiệu DSD có thể được sử dụng trực tiếp để tái tạo tín hiệu tương tự gốc bằng bộ lọc RC đơn giản nhưng với phương pháp này, chúng ta có nhiều nhiễu kỹ thuật số cũng sử dụng bộ lọc kỹ thuật số và analog tốt nên quên phương pháp này.
Tôi đã mất nhiều thời gian và tiền bạc để thử nghiệm các giải pháp này, sử dụng các giao diện USB và DSD khác nhau, các bộ cách ly I2S và flip-flop loại D để tạo ra sự khác biệt như thế này của Hazard.
Các công ty thiết kế âm thanh nhỏ của Lampizator và RT đã thành công trong việc giảm tiếng ồn và sản xuất một DSD DAC với phương pháp này nhưng với một số giới hạn.
Dự án này dựa trên DSC1 là Phần cứng mở, bộ chuyển đổi D / A delta-sigma "rời rạc" được phát triển bởi Signalyst có thể chuyển đổi tín hiệu DSD sang analog mà không bị nhiễu.
Bộ chuyển đổi DSC1 và DSC2 không hoạt động với tín hiệu PCM, do đó, để phát bất kỳ bản nhạc âm thanh nào, nó là bộ chuyển đổi trong DSD khi đang phát.
Có nhiều ý kiến về việc chuyển đổi PCM sang DSD và tôi tin chắc về tính hợp lệ, ở đây một số phép đo về việc sử dụng đầu ra khác nhau.
Nhược điểm duy nhất là chuyển đổi DSD một cách nhanh chóng buộc chúng ta phải sử dụng các máy tính có hiệu suất đầy đủ và cần thiết cho một khối lượng thụ động.
Trong dự án này, chúng tôi đã sử dụng cầu nối âm thanh kỹ thuật số kênh đôi chip đơn CT7302 với bộ chuyển đổi tốc độ mẫu để chuyển đổi tín hiệu PCM sang DSD.



PHẦN CỨNG

Cốt lõi của thiết kế này là CT7302 với các thông số kỹ thuật sau:

• SPDIF support up to 768 KHz/32bits mode
• I2S support up to 768 KHz/32bits mode
• DSD support 1x/2x/4x/8xmode
• DoP support 1x/2x/4x mode,throughI2S
• DoP support 1x/2x/4xmode, through SPDIF
• PCM SRC / ASRC fully support 32 KHz~ 768 KHz.
• PCM / DSD / DoP to PCM / DSD / DoP converter with SRC / ASRC
• Crystal reference clock / MCLK / DoP / Mute status output
• Auto De-emphasis32KHz/44.1KHz/48KHz.
• Auto detecting PCM / DoPformat.
• Auto detecting I2S / DSD interface.
• Volume control with fading in/out.(+18dB ~ -110dB step 1/32 dB)
• SRC / ASRC 32 bits dynamicrange(192dB), THD+N (-174dB).

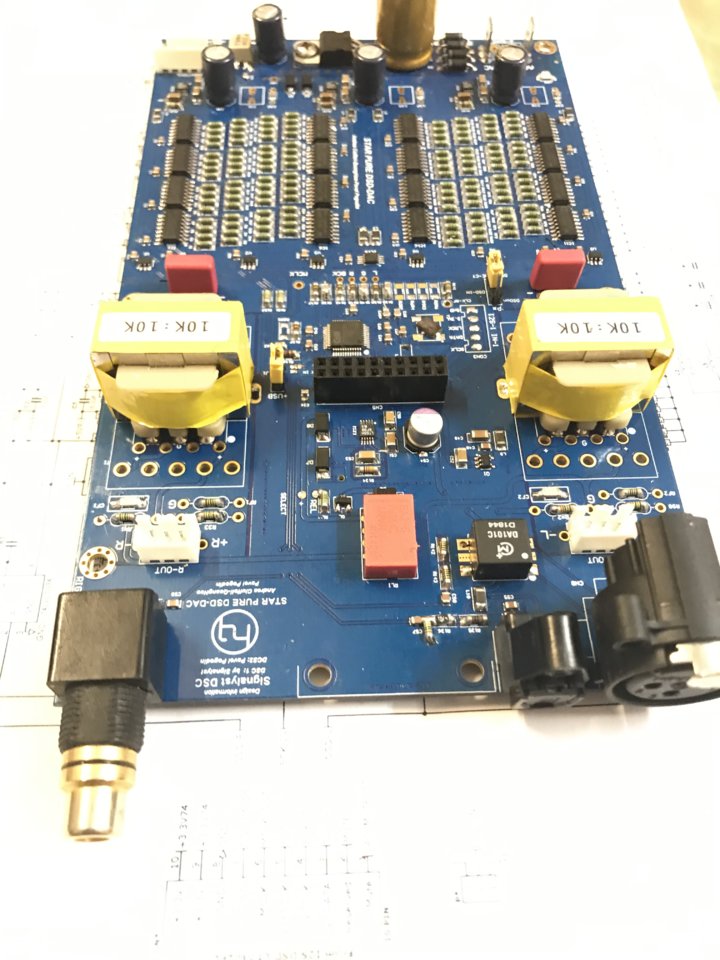

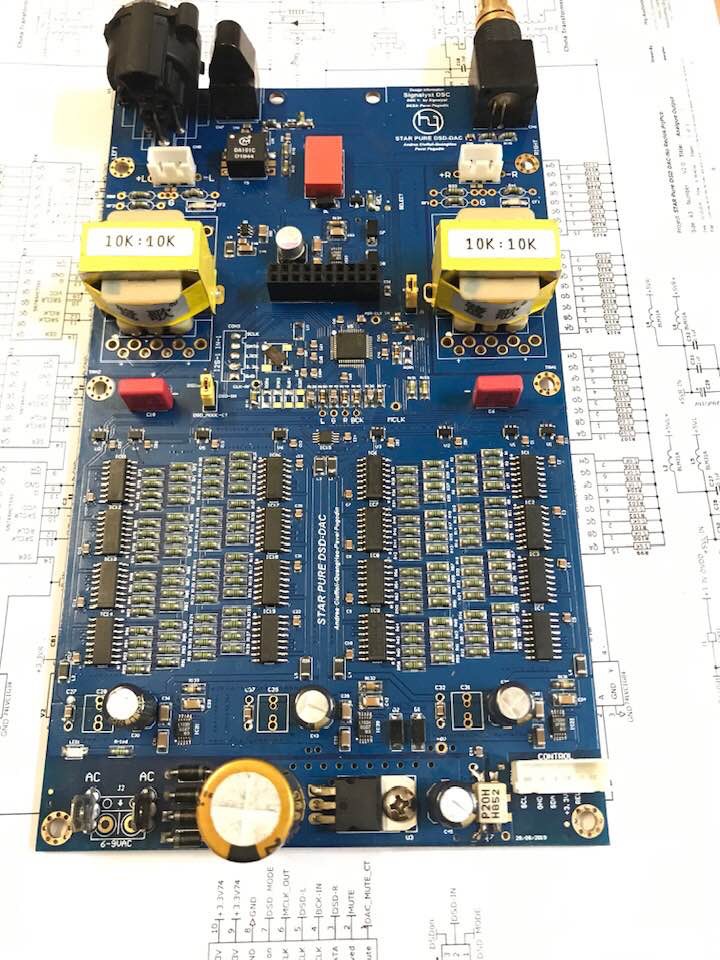

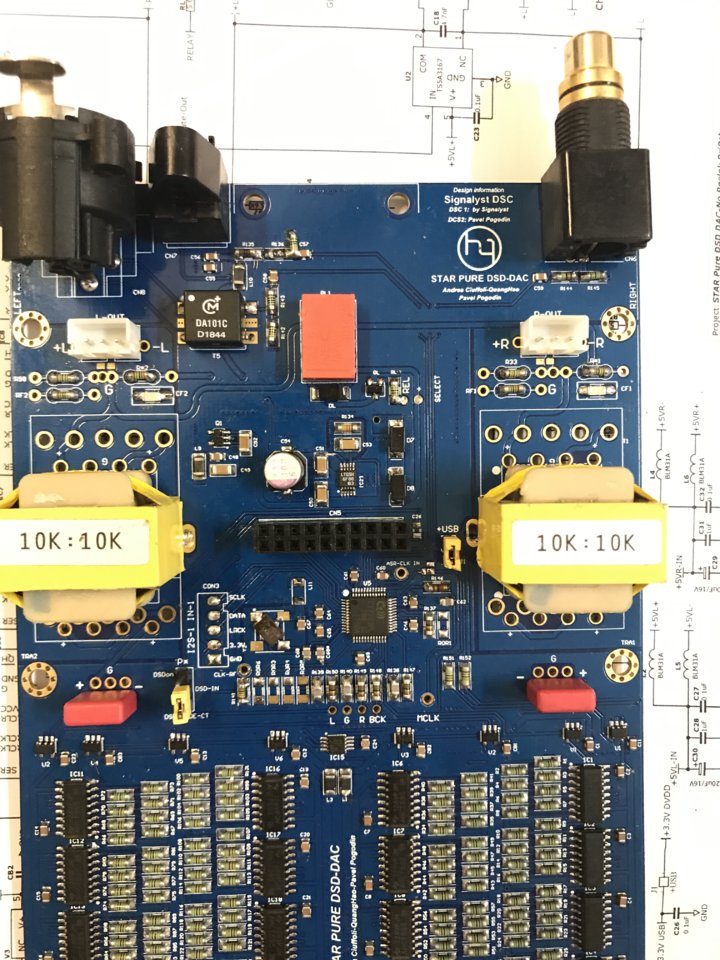

Ở đây chúng tôi có một phiên bản vi sai mới được thiết kế bởi Pavel Pogodin với các biến áp đầu ra để lọc và để chuyển đổi đầu ra trong tín hiệu không cân bằng và cân bằng. 74AHCT595 là các thiết bị CMOS cổng Si tốc độ cao được sử dụng để chuyển đổi dữ liệu nối tiếp sang song song. Mô-đun này sử dụng mạch tắt tiếng để loại bỏ bất kỳ nhấp chuột nào trong quá trình chuyển đổi từ rãnh này sang rãnh khác bằng TS5A3167.





Mô-đun này cần nguồn điện xoay chiều trong phạm vi 6.3V - 7V và nó có thể cấp nguồn cho mô-đun Amanero USB với 3,3V chuyên dụng.
Giao diện USB được sử dụng là Amanero với phần sụn thông thường để hỗ trợ DSD gốc.









CHUYỂN ĐỔI ĐẦU RA

Các trasformers đầu ra đã được Pavel Pogodin chọn sau nhiều thử nghiệm và tôi cũng đã so sánh chúng với các mẫu khác với chi phí cao hơn nhiều.
Những cái này có tỷ lệ lần lượt là 2: 1 + 1, được chế tạo với lõi permalloy có độ dày 0,16mm và độ tự cảm khoảng 340H.
Đáp ứng tần số được khai báo là 10Hz - 195 KHz ở -0,2dB cho màu vàng và 20Hz - 80 KHz ở -0,2dB cho loại màu đen
Loại màu vàng có nhiều "không khí" hơn và màu đen có lẽ cân bằng hơn nhưng tất cả phụ thuộc rất nhiều vào hồ sơ hoặc thậm chí là tâm trạng của anh ấy.

• Taobao
• AliExpress
• Alixpress type 2

AMANERO FIRMWARE

To get the max stability is necessary set the Amanero module with the last firmware 2006be10 with DSD Native support.

1) Download the update_tools oem tool 117 and Unzip in a folder, for example on Desktop.

2) ERASE THE FLASH







3) When you replug the erased device, Windows can ask about a driver.

4) Be sure to be connected to internet.

5) Run ConfigOEM117.exe and select the CPLD firmware CPLD_for_1081 and CPU firmware 2006be10 after press Flash CPU.

6) Replug the USB cable and if it's all ok the audio driver needs to detect the device.





On Windows system install the last driver ASIO 1062 and set on ASIO panel the latency at 15msec.



PHẦN MỀM

Phần cứng này tương thích với mọi tín hiệu PCM và DSD vì vậy để phát nhạc, bạn có thể sử dụng bất kỳ trình phát nào. Sau đây, hãy theo dõi một số trình phát theo thứ tự biểu diễn âm thanh.

KẾT QUẢ ĐO

• HQPlayer by Signalyst dành cho Windows, Mac OS và Linux với chi phí 145,18 euro
• Daphile Máy chủ âm nhạc Audiophile cho phần cứng x86, nó miễn phí và âm thanh gần với HQPlayer
• JRiver Media Center dành cho Windows, Mac OS và Linux với chi phí 49.98 đô la Mỹ
• Foobar2000 miễn phí

Kết quả vô cùng bất ngờ khi STAR DSC đứng giải nhất cuộc thi do diễn đàn vnav tổ chức (Festival DAC tự chế và loa bookshelf tự chế)

https://vnav.vn/threads/festival-dac-tu-che-va-loa-bookshelf-tu-che.84645/

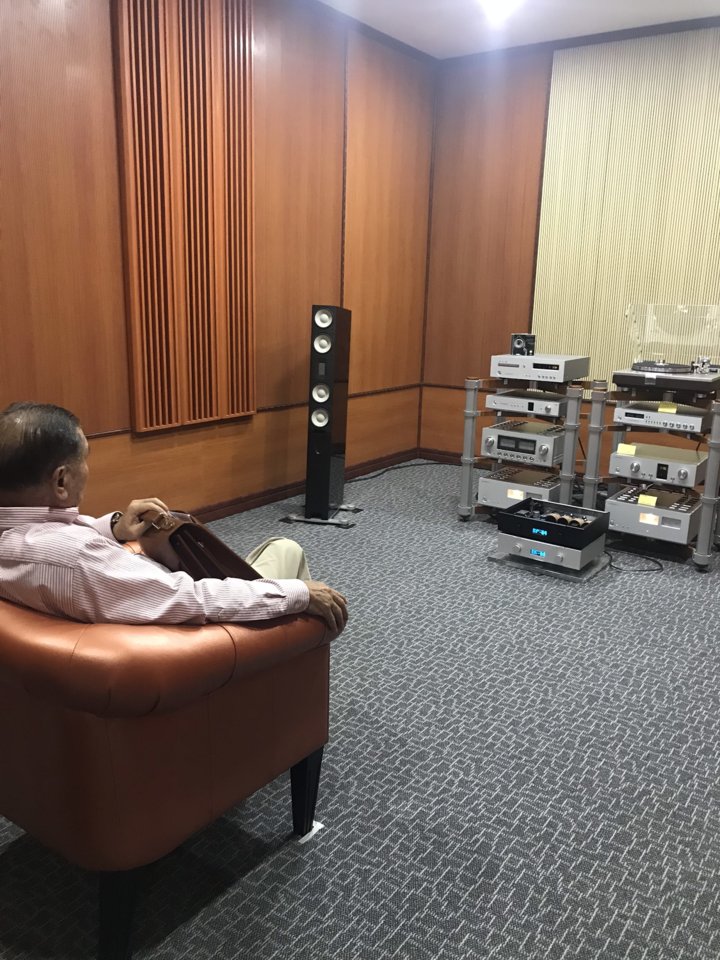

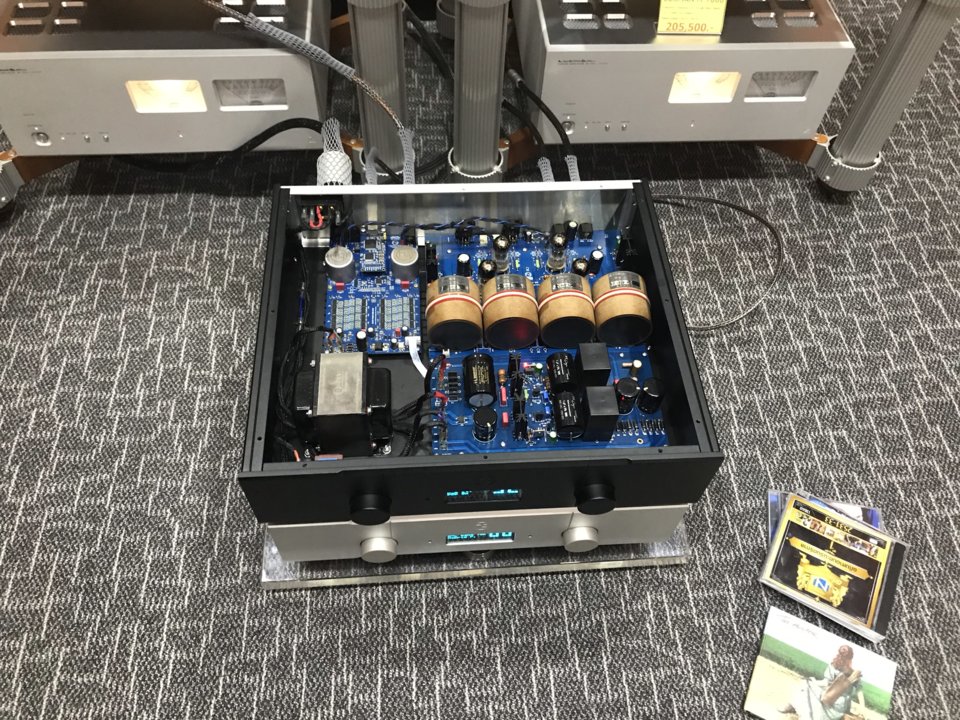

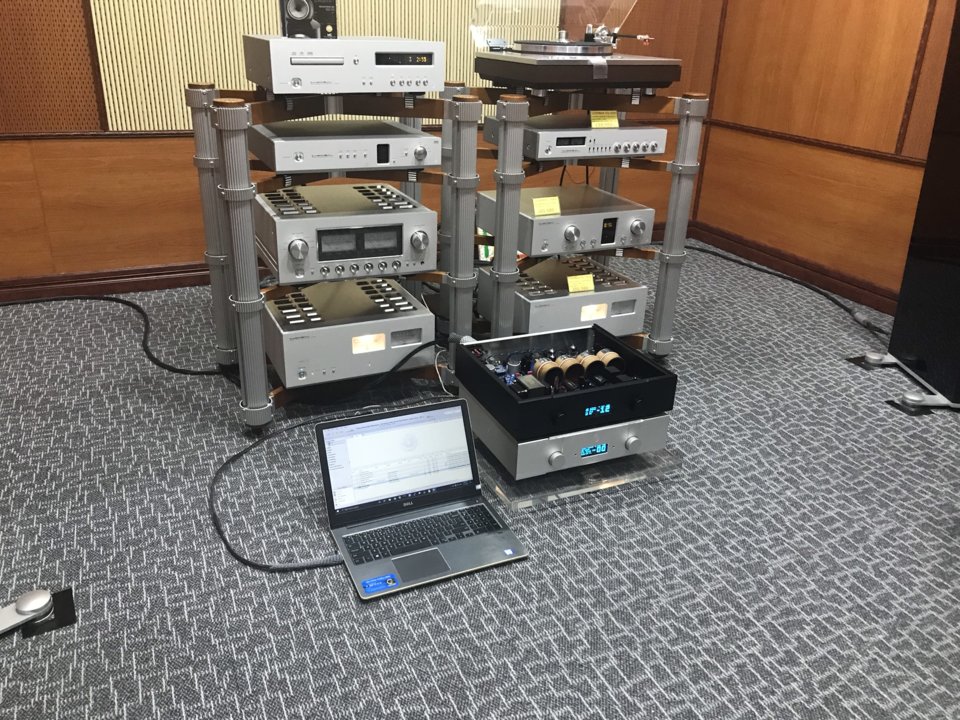

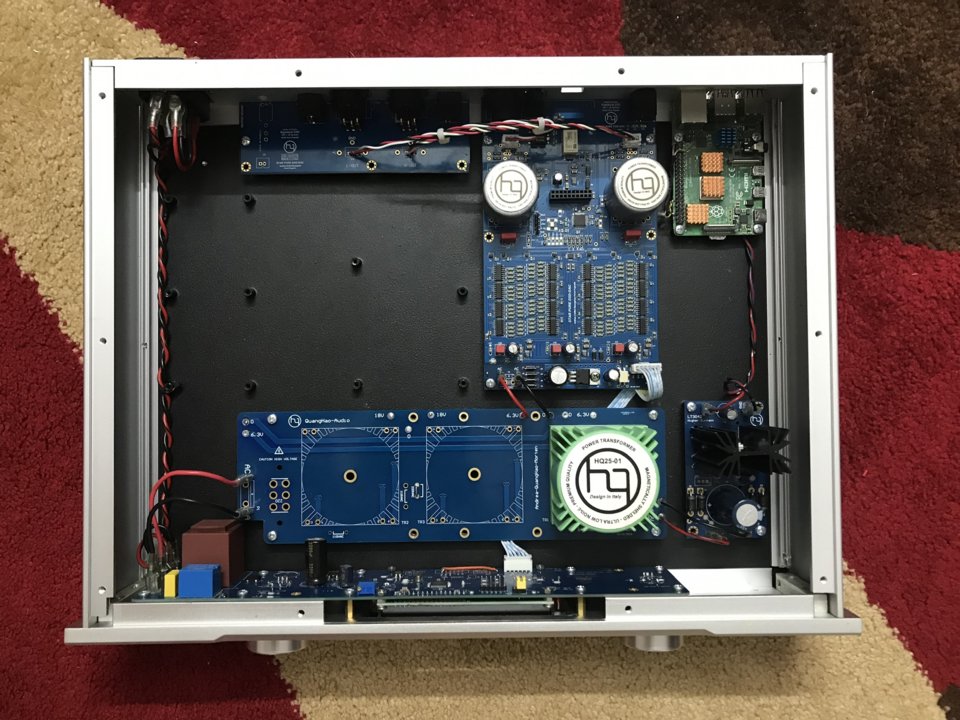

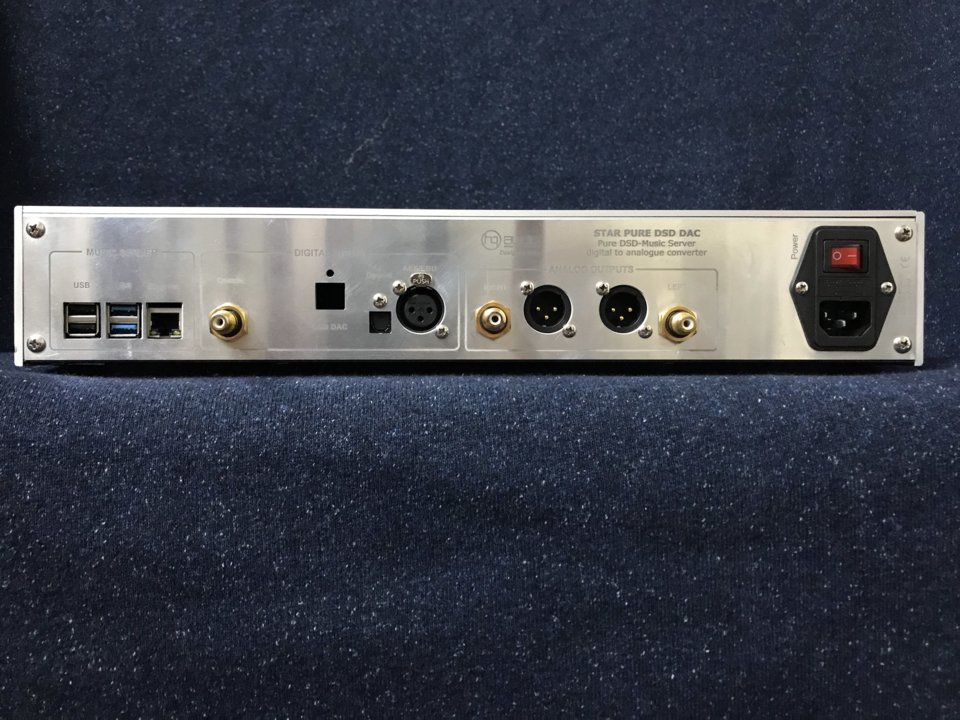

Chào các anh. Anh nào có pcb này mà ko làm đó là sự lãng phí vì kết quả ứng dụng vào sp của em được dân audio Thai lan yêu mến hơn 9038pro. Đây là vài hình ảnh mời các anh xem a!



Giải nhất là đúng thôi, nghe chi tiết , trường âm rất rộng, chỉ tiếc là chỉ nghe được một lần nên chưa phát hiện ra nhiều cái hay và nhiều cái chưa được.



Nhìn mê quá mà chẳng hiểu gì. Mạo muội hỏi 1 câu là có giáo trình nào học để có thể hiểu và làm mạch như các bác ko? hay là các bác đều học chuyên ngành điện tử?



Chào các anh. Anh nào có pcb này mà ko làm đó là sự lãng phí vì kết quả ứng dụng vào sp của em được dân audio Thai lan yêu mến hơn 9038pro. Đây là vài hình ảnh mời các anh xem a!



Anh xem cái này a:
https://www.facebook.com/groups/156994961589274/permalink/156995394922564?sfns=mo



Chào các anh. Anh nào có pcb này mà ko làm đó là sự lãng phí vì kết quả ứng dụng vào sp của em được dân audio Thai lan yêu mến hơn 9038pro. Đây là vài hình ảnh mời các anh xem a!

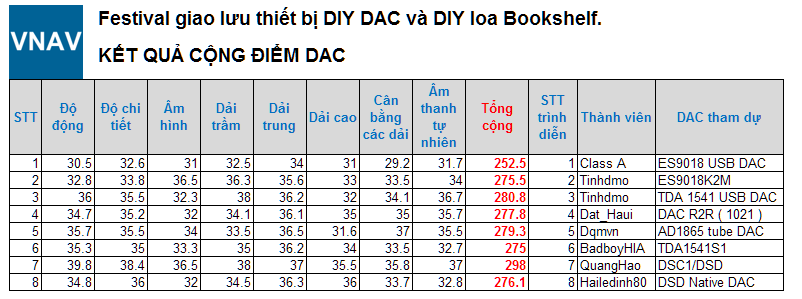

Nhìn bảng điểm thấy TDA1541 và AD1865 đạt điểm rất cao (hạng 2 và 3). Té ra những chip dac này vẫn còn là những tượng đài khó vượt.



Tda 1541 va Ad1865 , là dạng chip sử dụng điện trở R2R, do đố âm thanh mộc mạc , được Audiophile yêu thích nhiều năm.



Nhiều cụ hỏi em là tại sao dsc với reclock có nhiễu?
Em xin trả lời là qua đo đạc và thử nghiệm của Es em và Andrea thấy vấn đề này. Các bác khác thì em ko thấy phát biểu ah!



Chết em rồi em mò mẫm dc DSC 2.62 mới đến đoạn này thì bác Quang Hào đã đến V3.0 rồi! Hichic.
Sống chết vẫn phải cho nó chạy.
Cụ nào còn dư biến áp 10k:10 china để lại em với.
P/s: đang thừa 8 mạch 2.62 (FR 4, 1 oz) cụ nào cần ới em nhé mạch free ah.



Em kiếm mãi ko dc linh kiện. Hóng có bác nào thanh lý dự án ko ạ?
