The pure DSD converter - with PRE818

Nữa ạ. E kiếm 2 cục này, muốn chế cháo tí ạ



Bác quanghao cho em hỏi chút

1. Điện trở SMD trên bo của bác là loại cỡ nào ?
2. Em muốn dùng nguồn DC riêng như Salas Reflektor D, bỏ qua LT3042 có được không và nếu làm vậy thì sẽ nối nguồn DC vào đâu?
3. Chip 74HCT175 theo bác nên dùng hãng nào?
4. Bác có máy đo có thể cho em biết điện áp đầu ra và trở kháng đầu ra của DAC này là bao nhiêu không?
Cám ơn bác rất nhiều



Em đã làm và chia sẻ thêm để bác ứng dụng lựa chọn và sử dụng cho phù hợp.

1. Giá trị điện trở được sử dụng liên quan đến trở kháng Rac đầu ra của DAC. Chính vì thế, giá trị trở cần dùng phải phù hợp với Rac đầu vào sơ cấp của biến áp xuất âm.
Giá trị trở nhỏ quá tiếng sẽ cứng và thô không mềm mại. Đề xuất sử dụng 7K5 đến 10K.
Cách tính Rac trở kháng đầu ra của DAC là lấy giá trị trở chia trung bình cho 16 (tổng số là 32 trở tương đương với 32 latch của 595 nhưng chỉ có một nửa số đó được bật).
Tác giả đã trả lời tại đây: https://www.diyaudio.com/forums/digital-line-level/254935-signalyst-dsc1-post4110728.html

2. Về cơ bản là dùng được. Nối đầu ra của Salas vào đầu ra của LT3042. Tuy nhiên mình đánh giá cao LT3042 do nó có High PSRR (power supply reject ratio - từ chối nhiễu nguồn cung cấp) cao, băng thông đáp ứng lên tới Mhz rất tốt cho tốc độ của DAC, ngoài ra noise nhiễu chỉ 0.8uV/Hz. Nhờ vậy ta sẽ có nền âm sạch sẽ hơn. Dùng Salas có thể phù hợp cho mạch bán dẫn hơn đối với mạch của DAC này.

3. Nên dùng 74AHCT595, nó là loại TTL Level và có băng thông cao hơn nên nghe độ động và chi tiết dải cao sẽ tốt hơn. Mình lắp 74AHC595 thường (CMOS Level) âm thanh ra bị sì nền. Có khả năng do V(OL) của loại CMOS này cao hơn TTL.
Cùng là 74AHCT595 thấy PPY so sánh đánh giá loại do hãng Philips, NXP cũ tốt hơn do có dòng đầu ra lớn hơn. Tuy nhiên hàng này giờ không còn sản xuất và sẵn có từ các cửa hàng linh kiện tin cậy/nổi tiếng như Arrow, Mouser, Digikey...
Hiện mình đang dùng 74AHCT595N của Texas rất tốt.

4. Trở kháng đầu ra theo cách tính ở mục 1.
DAC này xuất dòng không phải xuất áp. Vì vậy cần mạch I/V hoặc OPT. Áp ra sau I/V hoặc OPT phụ thuộc vào tỉ lệ và chất lượng của biến áp hoặc dùng bán dẫn phụ thuộc vào R feedback.



Rất cám ơn bác đã trả lời, tuy nhiên có vẻ bác không hiểu câu hỏi của em lắm, em hỏi về PCB của bác quanghao chứ không hỏi chung chung về dự án này hay về PCB của người/nhóm khác.
1. Em hỏi cỡ điện trở ở đây là kích cỡ, ví dụ 0805, 1206 chứ em ko hỏi cách tính giá trị
2. Em hỏi trên PCB của bác quanghao, vì em có ý định đầu tư theo PCB của bác ấy và muốn hỏi điểm câu dây nguồn DC vào PCB, chứ không quan trọng chuyện so sánh Lt3042. LT3042 em biết đủ rõ, nhiễu ít, PSRR cao nhưng cũng ko bằng Salas Shunt (chiếu theo số đo của tạp chí Linear Audio), chưa kể output impedance không phải thấp.
4. Em hỏi bác quanghao về điện áp đầu ra cũng như trở kháng đầu ra của mạch là ý muốn hỏi nếu làm đúng sơ đồ/PCB của bác ấy sẽ ra bao nhiều



Về cơ bản các phiên bản khác nhau từ dự án DSC này đều như nhau ở phần 74HC595 out nên làm cơ sở để tính toán chung cho nhau được. Nếu không có ích gì giúp bác thì bác bỏ ngoài tai. Em rảnh rỗi thì chia sẻ, chém gió với anh em cho vui thôi.



Cảm ơn bác Diyerman. kinh nghiệm của bác và anh em đã giúp em thêm được các lựa chọn tốt hơn,
Trân trọng cảm on sụ chai sẻ và góp ý của bác!
Quanghao



em xin đươc trả lời bác như sau:
1. Điện trở em dùng là loại này: VISHAY Mma0204-tuông đương với cỡ trở- 1206 thông thường. Việt nam có bán nè bác: https://linhkienaudio.vn/danh-muc/resistor/melf_1206-resistor

2. Chip 74HCT175 loại nào cũng được, nhung phải đúng và đủ chữ như này: 74AHCT595, tốt nhất thì như bác Diyerman đã chai sẻ.

3. Trở kháng đầu ra tính đơn giản: lấy 16 / giá trị điện trở, ví dụ dùng bộ điện trở là 10K (10000 Ohm). đúng như bác Diyerman đã viết.
Tuy nhiên dòng ra của DAC rất nhỏ, nên việc chọn biến áp có trở kháng lớn để tránh dẫn việc quá tải, và biến áp cũng là một phần lọc bớt nhiễu của DSD gây sôi, và sì xoẹt giải cao.

Thanks

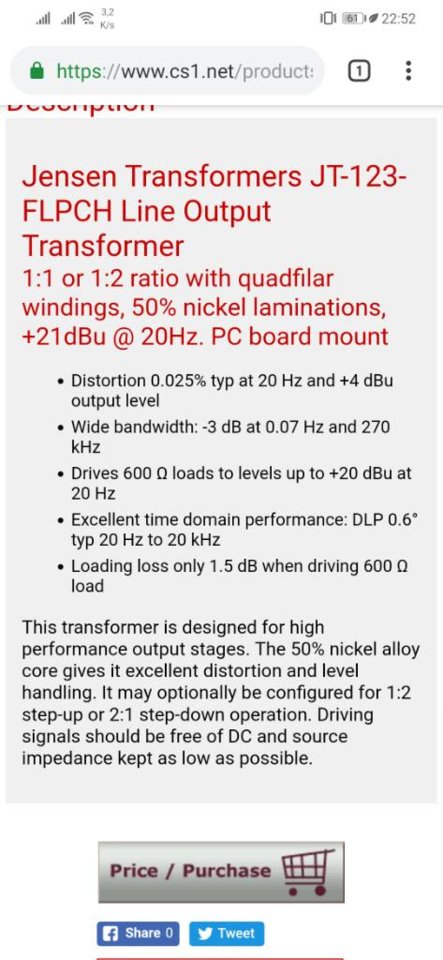

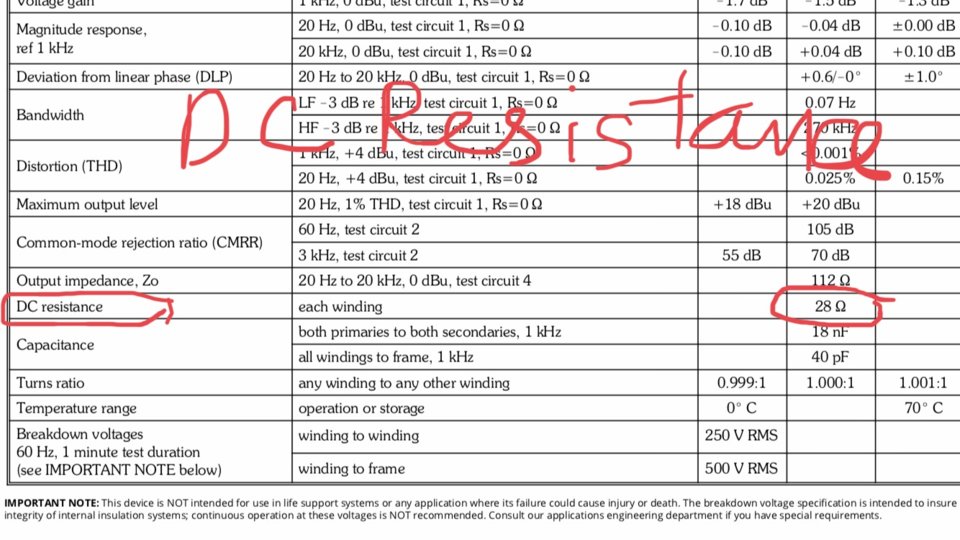

Biến áp này theo em là không phù hợp cho mạch. Bác xem dc resitant = 28 ohm, là quá nhỏ , lắp cho 9038 rất ok.
Mạch này cần nội trở lớn , tối thiểu đo thang ohm trên đồng hồ cũng phải tối thiểu 100 ohm,



hay quá, em cũng ngồi hóng cùng các cụ ạ.
Khi nào có mạch chính thức cụ Hào cho em xin một xuất nhé



đa số các cụ bị chói ở điểm này, điều trị cái này quá khó, đôi khi nghe hay chỉ là cảm xúc, nếu nhìn thông số đo, các anh sẽ ngất lịm ạ!



Rdc của OPT càng thấp thì tín hiệu sẽ đi hết từ Iout+ sang Iout- nên tiếng rất bé. DAC phải kéo trở kháng quá thấp khiến DAC bị quá tải nên tiếng bị biến dạng.
Nên sử dụng biến áp loại "high impedance input - trở kháng đầu vào cao" như LL1540, LL1521...Nó cũng chấp nhận "high level input - mức đầu vào cao" lên đến +20dB đến +30dB. Thông thường các loại khác chấp nhận input level đầu vào khoảng 0-5dB.
Nội trở Rdc cao hơn sẽ tốt hơn. Như LL1521 đo nội trở từ 1700R đến 1800R.

https://www.lundahltransformers.com/line-input/



Cám ơn bác quanghao đã trả lời. Tiện đây nhờ bác giúp em trả lời nốt câu hỏi, câu DC 5V vào những điểm nào trên PCB của bác để bỏ qua phần LT3042.



xin chào anh, trên PCB không có chỗ nào anh có thể câu 5v vào được anh nhé. anh chỉ có thể cấp AC 6.3 vo đến 9V .

Tại sao lại phải bỏ LT3042, vậy thì anh không dùng bo này được anh nhé, vì không bỏ đi được anh ạ! Anh muốn không dùng thì không lắp LT 3042 anh ạ!
Cảm ơn anh!



Mỗi người làm một kiểu, theo một kiểu sẽ khó khăn cho việc gỡ lỗi và giải quyết vấn đề sau này.



Cảm ơn bác đã làm sáng tỏ để người mới như em có thể ứng dụng vào tính toán + lựa chọn linh kiện và các thành phần phù hợp.



Mạch này cấp dc bằng super teddy cho ra chất âm thú vị lắm. thông số kỹ thuật k phải là tất cả.



Chỗ này hay đấy anh. Thanks

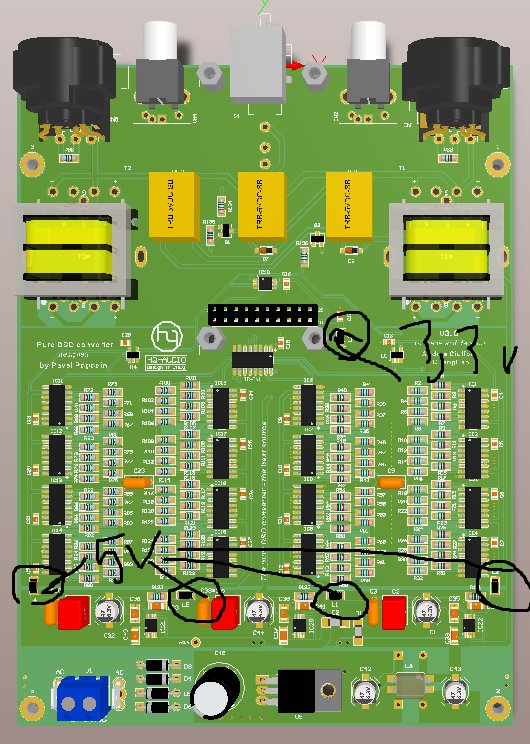

Em nghĩ bác quanghao khi ra pcb chia sẻ nên làm thêm 1 chỗ nhỏ để anh em có thể dùng nguồn khác vào, có nhiều trải nghiệm (dẫu sao đây cũng là diy) so với LT3042 trên bo, cũng chẳng mất gì. Vì theo sơ đồ em thấy cũng chỉ có 2 nguồn 5V cho 2 kênh LR, 1 nguồn 3.3V cho Amanero (nếu dùng bo USB)



nói thật rằng cái gì cụ cũng muốn nhưng soi kỹ quá thành không kỹ, cụ muốn 4 nguồn 5 vôn cũng có thể.



Tại em thấy sơ đồ trang 1 cũng chỉ có ghi Left supply với right supply nên nhầm nhọt Mà cũng chỉ là 4 nguồn thôi mà cụ, cũng chẳng tốn gì lắm, nếu làm 4 nguồn thì còn giảm crosstalk nữa.



Thực ra chỉ cần cấp 02 nguồn +5v là ok. Mối nguồn 1 kênh. hoặc 03 nguồn thì tốt. Cụ nào cần cấp riêng cho amanero thì tự xử lý. Cụ Hào chắc layout đã xong nên chỉnh sửa cũng mất thời gian. Nếu được thì từ phần nguồn dc trước khi vào mạch fir, mạch số thì để jumper. Sau này cụ nào muốn lọ mọ chỉ cần tháo jumper ra là nghịch thoải mái mà không cần cắt mạch.



anh à , trước đây em thích cái jum này lắm. càng ngày em càng ghét cái jum nối nguồn anh ạ, cụ nào muốn nguồn ngoài , nhả con cuôn cảm ra và hàn dây nguồn vào là tốt nhất đây ạ! Vui lòng Đừng lạm dụng jum, chính Morten chỉ cho em thấy chỗ này, mong các cụ thông cảm ạ!



À, cụ nào còn con dán 74AHCT595 loại dán (SMD) để lại em 20 con với, em cần gấp ạ để thử thêm cho chắc! Cảm on các cụ đã giúp, pm hoặc gọi cho em số: 0902578899.
Em xin đa tạ!

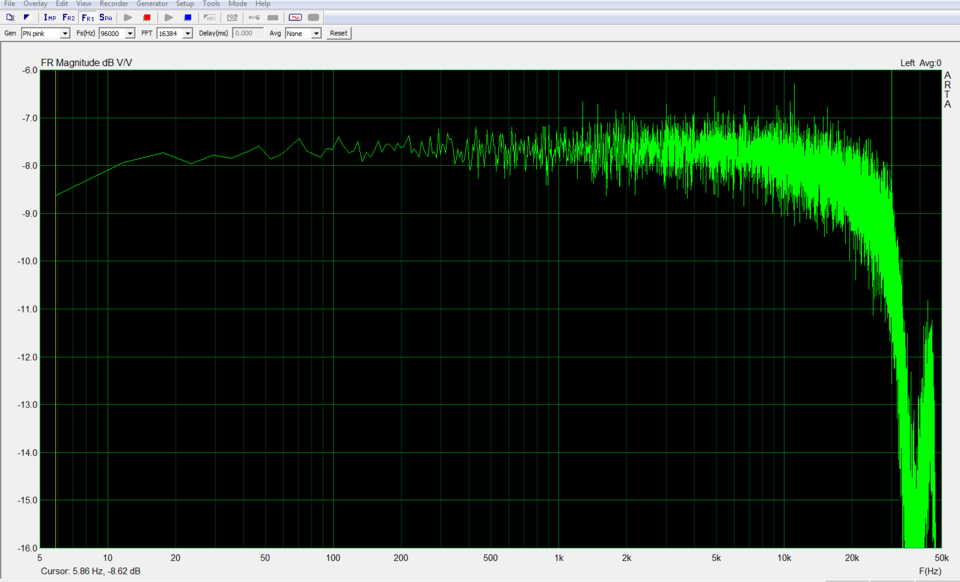

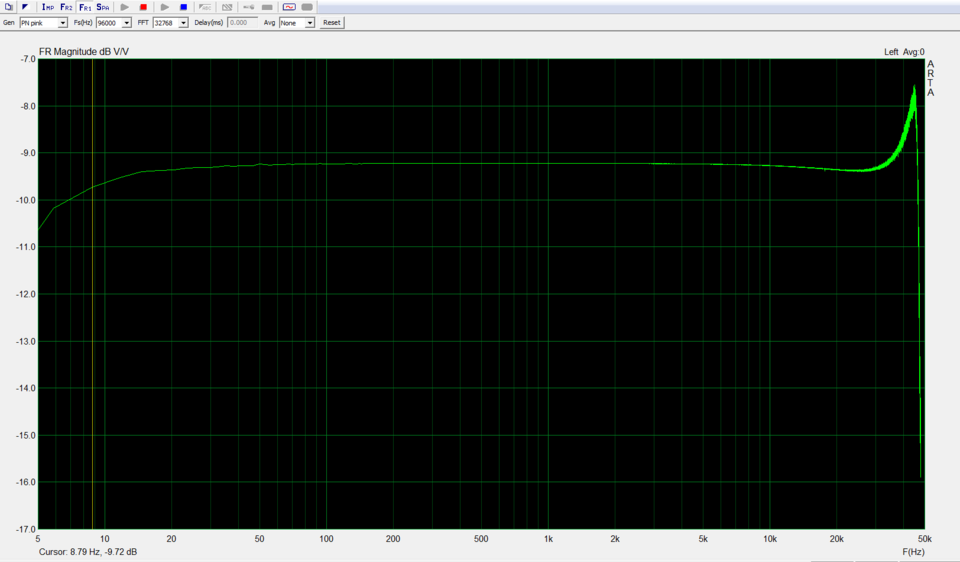

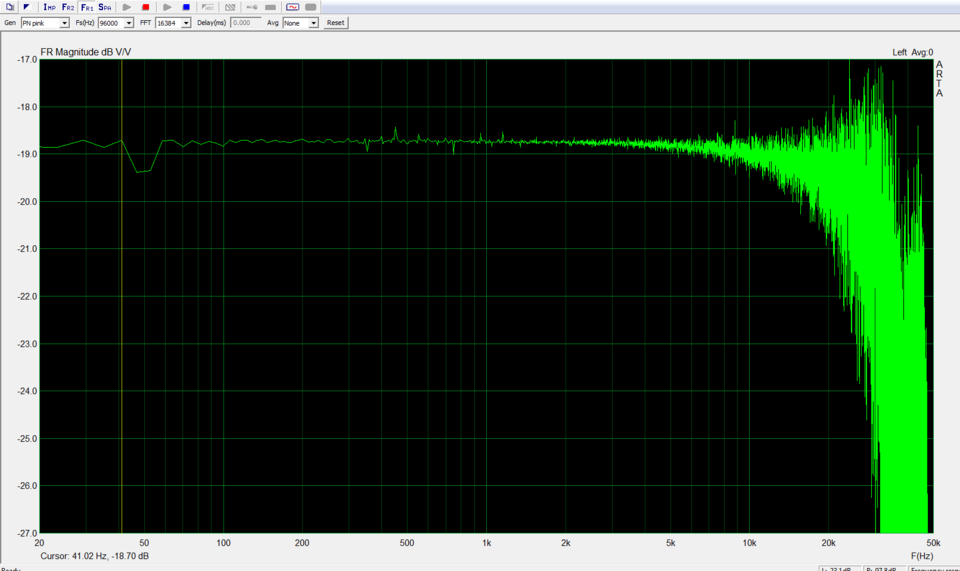

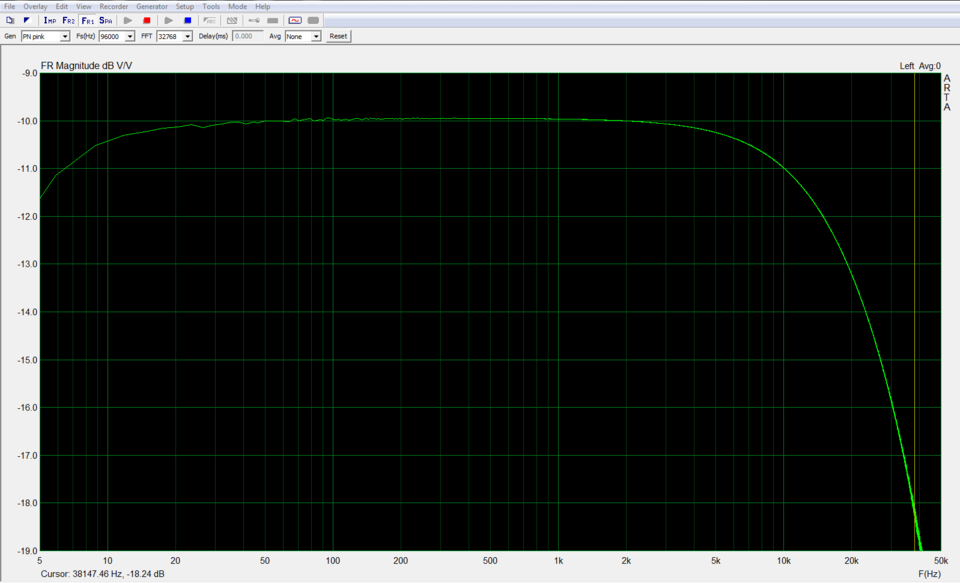

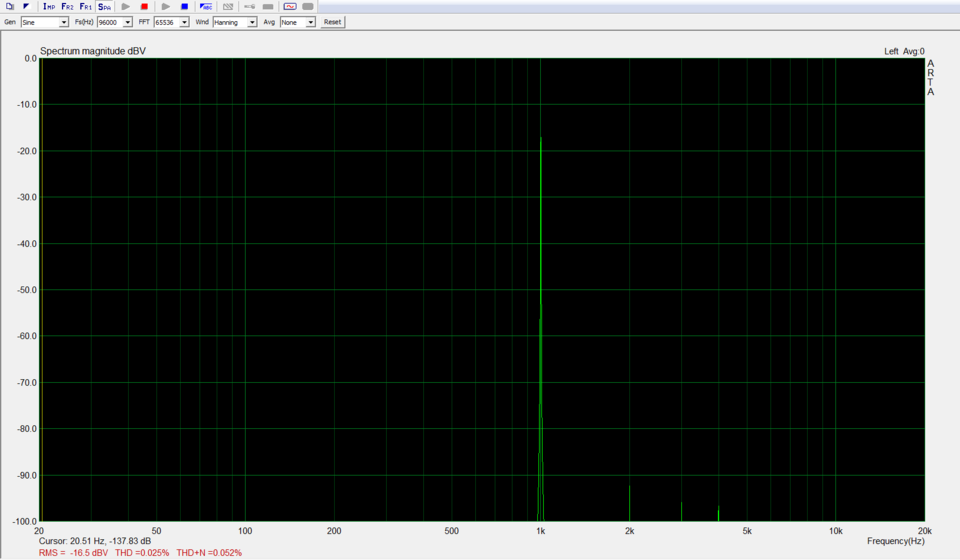

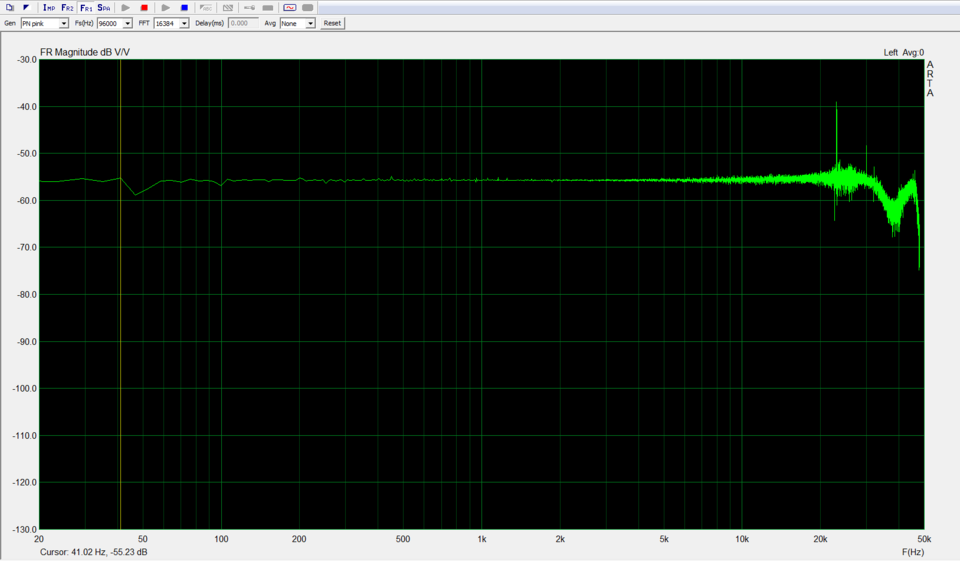

Em đang đo kiểm các loại biến áp, em đua và hình ảnh SPL để các cụ coi, mỗi biến áp một kiểu, he hé, vui phết đấy ạ!

Do đó không kiểm tra dải tần = đo đạc sẽ dẫn đến tình trnạ lắp các biến áp không phù hợp. Cái thì bị thừa giải cao, cái thì dư giải trầm, thành thử phải thử nhiều mới chọn cho mình cặp biến áp phù hợp.

Tuy nhiên biến áp hay là biến áp bị biến dạng nhưng vẫn cân bằng dải tần. cá nhân em thấy như vậy, hầu giúp các cụ không tốn công thử các loại biến áp..., thanks



Tốt hơn rồi. Chờ anh kết hợp vừa nghe vừa đo kiểm để chốt cầu hình End tốt về thông số, mượt về phần nghe.
Theo cách đặt tên của QH cho các sản phẩm. Em dự là khi tên sản phẩm này sẽ là "DSC END" quá
