The pure DSD converter - with PRE818

Cảm ơn cụ đã cho ý kiến

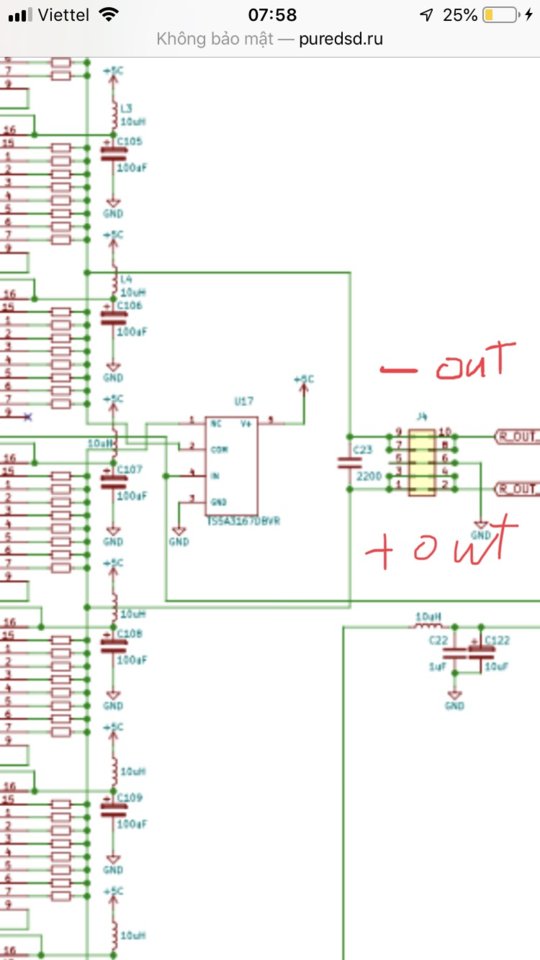

Cặp LL7401 hiện em đang sử dụng đúng như cụ Quang Hào nói là xuất out cho tầng buffer opamp. ngoài chức năng xuất âm còn có tác dụng cách ly DC hoàn toàn vì mạch buffer này có visai chỉnh dc offset nên tránh khả năng trong quá trình sử dụng sẽ có lúc bị rò vài mV DC.



anh nghe cặp LL7401 có thấy ok không anh?? chia sẻ em tí, em không có con này để thử! he hé!



Anh nói chuẩn quá. Nhưng a chuẩn bị ra đảo như bác Sweet nhé ))



Chào anh!

nhìn chung là không nên chém nhau anh ạ, hãy cùng nhau lớn mạnh, thuộc tính cố hữu của người Việt mình là hay thù vặt trong đó có em!

Em mong là: Các anh em chơi audio hay làm thương mại, hãy bắt tay nhau đưa hàng ra nước ngoài tạo dựng thương hiệu VN, và hãy đứng trên vai người khổng lồ đi ạ! Em có mong muốn cháy bỏng là được đặt chân đến Mỹ, mặc dù hàng của em đa có ở Mỹ, người chưa đến được. chưa biết bao giờ ***cô thương đây** ????

Vài dòng nhắn gửi , đa tạ các anh đã chia sẻ!
Quanghao



Mời các cụ vào đây trổ tài đi a: https://vnav.vn/threads/festival-dac-tu-che-va-loa-bookshelf-tu-che.84645/



Thanks cụ Hào, em đã kịp thi triển tuyệt kĩ "Tay nhanh hơn não".



Cụ Hào cho em mượn/đăng kí thuê 1 cặp tụ Duelund đê, cụ ăn chẳng hết mờ em lần mãi chẳng ra.
Nếu có giải em sẽ ko để cụ thiệt đâu.



Các bác cho em hỏi nếu lấy tín hiệu I2S từ pi 3+ cấp thẳng vào bo DAC này có chạy được không và chất lượng tín hiệu ra sao ạ?
Thank!



Rất tiếc Duelund của khách anh ạ, em không còn cặp nào.
mà sao phải dùng tụ điện đầu ra anh nhỉ???



lấy tín hiệu I2S từ pi 3 sang DAC này không được anh ạ!



Chỗ này ông sai rồi Hùng ạ , 0.3dB nếu ông nói là tín hiệu ra của Amply thì đúng là chẳng ai nhận ra. Nhưng đây là đầu ra của DAC. Khi vào Amp nó sẽ được khuếch đại lên nhiều lần, khi đấy chưa biết chừng nó lại thành 5-6dB thì quá đơn giản để thấy nó lồi lõm !



Iem thấy chỗ lồi, chỗ lõm mới thú, chớ phẳng đét như SS thì chả còn gì mà nói.
Iem fun tí!



Iem thấy chỗ lồi, chỗ lõm mới thú, chớ phẳng đét như SS thì chả còn gì mà nói.
Iem fun tí

trong DAC là có ảnh hưởng đấy Tuan anh à

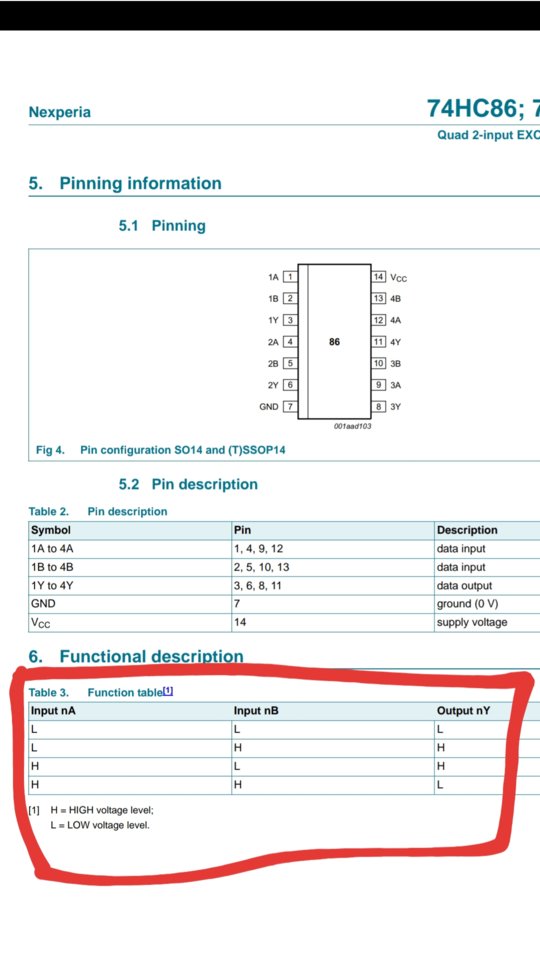

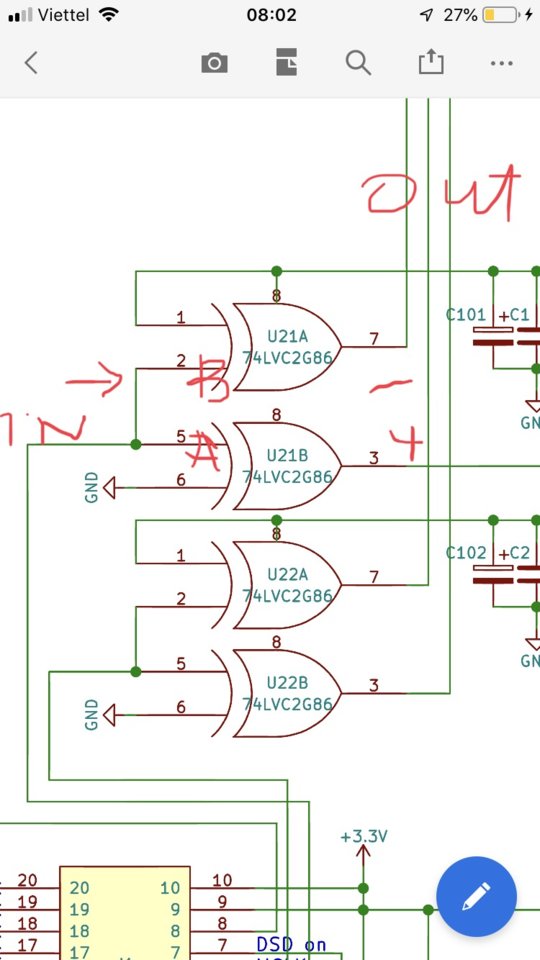

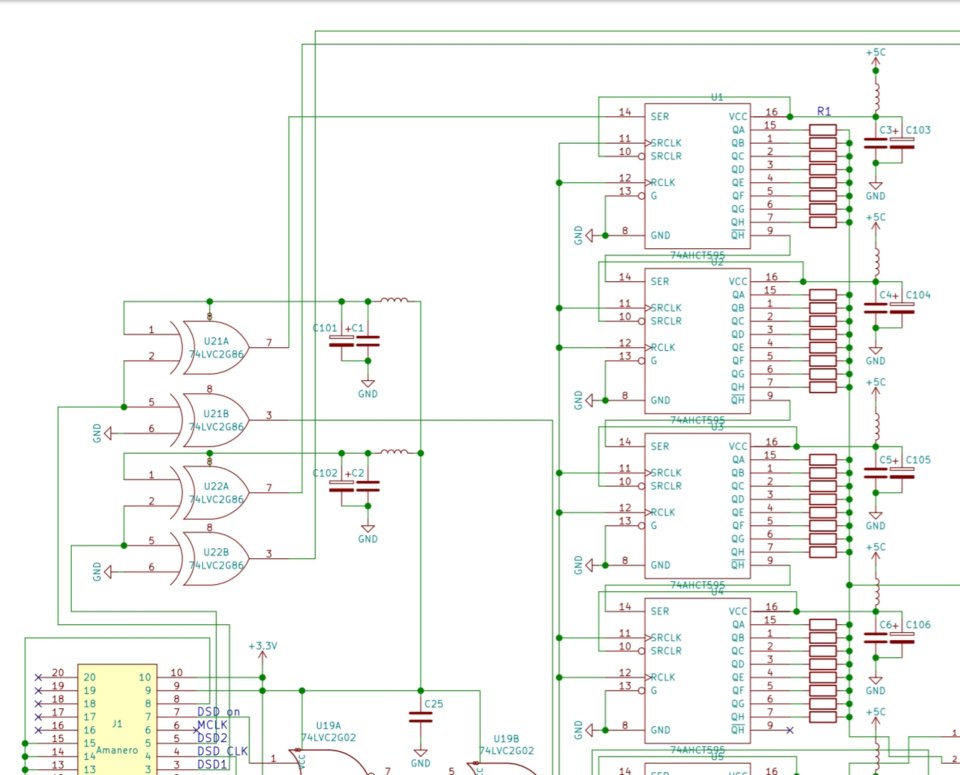

Sơ đồ V2.52 và V2.62 của PPY dường như có vấn đề về chế độ đảo pha bằng 74HCT86 để có DSD Data+- ra các kênh 74AHCT595.
Điều này cũng sẽ khiến cho đầu ra sau OPT bị đảo ngược.

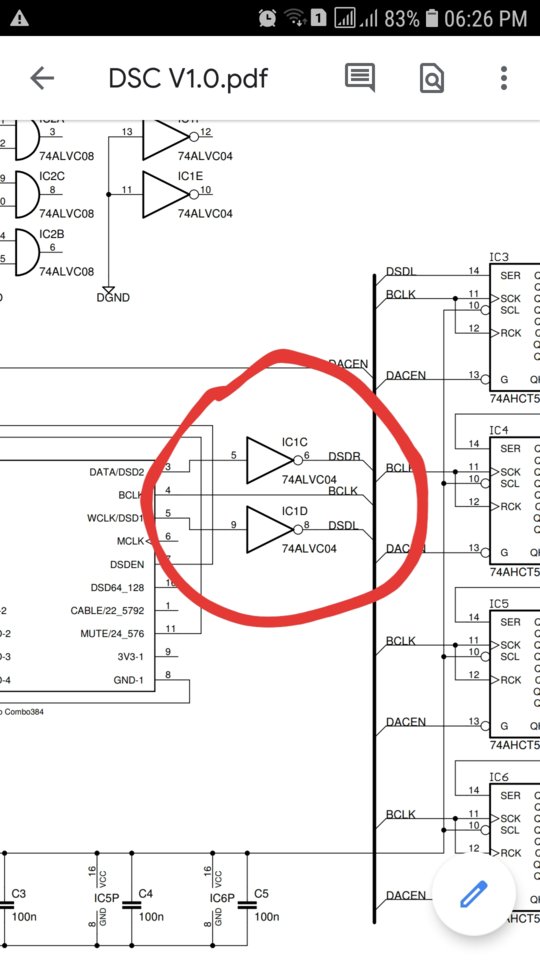

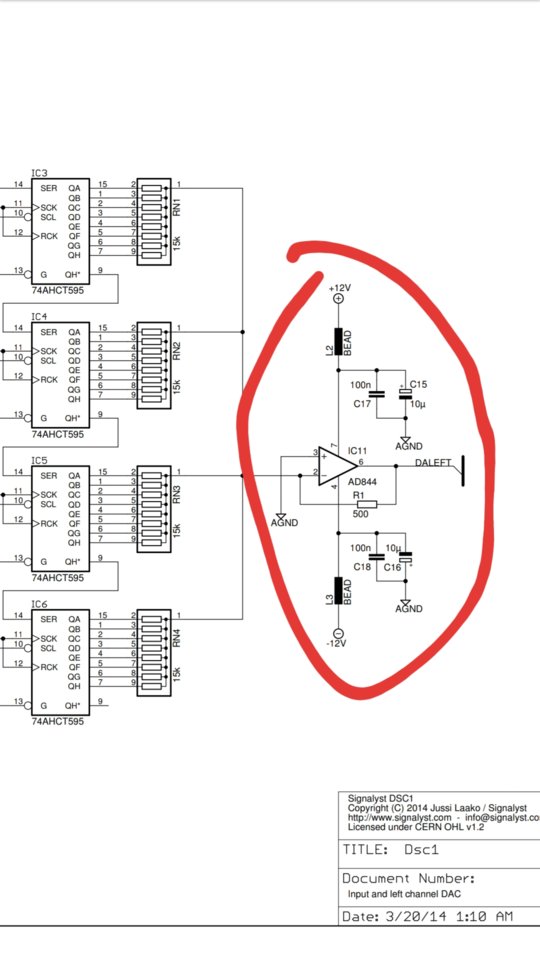

Trong sơ đồ đầu tiên V1.0 của SIG, lý do DCLK bị ngược pha có chủ đích với DATA để đầu ra sau Flip Flop sẽ bị đảo pha. Sau đó, tại tầng I/V SIG sử dụng AD844 ở chế độ đảo ngược một lần nữa. Như vậy, 2 lần đảo pha = đồng pha.



Các bác có suy nghĩ gì về vấn đề này không? Em nghi ngờ rằng một loạt các PCB đang sử dụng sơ đồ này mà không dà soát lại sẽ gặp lỗi ngược pha đầu ra.
Sơ đồ V3.0 của QH chắc chắn đúng đắn hơn, không bị lỗi này và cách dùng 74HC175 là cách dùng very smart.
Các đường tín hiệu được syn đồng bộ bởi MCLK để reclock tránh độ trễ lan truyền, kiêm luôn chức năng đảo pha trên 1 chip duy nhất.



Oh có thực sự như vậy không?
Cám ơn và ghi nhận đóng góp của bác và bác QH. Như em là em mù chịu không biết được chỉ biết hàn theo giá trị Bom List và PCB cho sẵn thôi.



để em rảnh em xem lại xem có đúng là ngược pha không??
cảm ơn bác đã nhắc nhở
quanghao



Em thấy chỉ trên V2.52 và V2.62 của PPY bị nhầm chỗ này. Nếu ai ôm nguyên sơ đồ của PPY layout mà không dà soát lại sẽ bị lỗi ngược pha đầu ra.
V3.0 của anh QH không phát hiện thấy vấn đề gì.



Ừ nhỉ , có vẻ như đầu ra bị ngược pha đầu vào, các anh kiểm tra lại nhé, đơn giản chỉ việc đảo lại biến áp là ok! Hãy thử xem âm thanh sẽ tốt hơn khi nổi vào ba đúng pha.
Hình em đưa , em thấy bác diy chắc đúng!
Cảm ơn bác!



Anh Hào cho em hỏi thêm là con tụ ở đầu ra a dùng trị số bao nhiêu và tính như thế nào vậy a?
Em dùng biến áp ll1540
Nhân tiện cho e hỏi luôn cách đấu biến áp ll7401

Thanks anh.

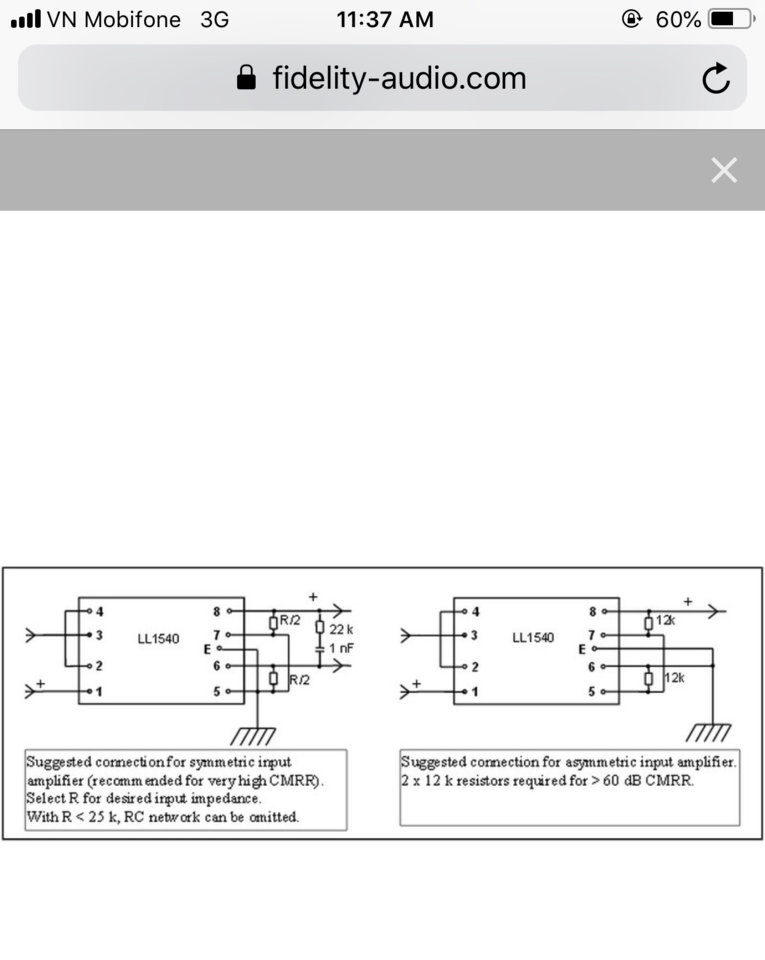

Cách đấu biến áp LL1540 đây, mời bác.



Cảm ơn anh đã trả lời giúp em!



Ppy nói ông ấy k sai ! Bác ạ. Im sorry! Th



Pha của tín hiệu đầu vào với tín hiệu đầu ra có ngược nhau cũng chẳng có sao hết cả, nó chỉ có vấn đề khi pha giữa 2 kênh bị lệch, bị ngược nhau thôi !
Có bác nói rằng ngược pha thì bass đánh nó tụt vào, xin lỗi là âm thanh nó là giao động có vào có ra chứ đâu phải nó đứng yên một chỗ đâu. Nó có vào trước hay ra trước thì cũng chỉ là sau cái tích tắc đấy nó lại ở phía ngược lại rồi. Cụ Hào nhỉ !



Chuyển đảo pha này thì em nhớ lâu lắm rồi, có đọc là một số bản thu thời đầu stereo hoặc một số bản thu thời quadraphonic của Decca (khi rút về 2 kênh) thì nếu DAC bị đảo pha sẽ khiến âm hình thay đổi. Còn với đa số bản thu thì ko ảnh hưởng gì
