The pure DSD converter - with PRE818

Chào các cụ . mấy tuần qua em khảo sát đi khảo sát lại thiết kế cũ và mới của ppy.
bản mới em giữ nguyên thiết kế và thay các chíp khác tương đương và em có nhận xét cơ bản như sau:

1. Bản cũ- không có đồng bộ clock, anh em đã làm nhiều: Version DSC 2.6.2
chạy ổn địn, đo kiểm tốt- các cụ nên lưu ý bản này!
2. Bản mới nhất: the new version DSC2 - đồng bộ clock với các chip đệm 600mhz, em dùng linh kiện tương đương và đúng thiết kế:
Em thấy chưa thấy ổn định lắm, dư giải cao và có tiếng sôi rõ rệt-
Linh kiện đắt và khó kiếm, chỉ có bán ebay.
Các cụ lưu ý khi dùng bản mới nhé, có gì cho em xin nhận xét để em đối chiếu với việc kiểm tra. Thanks

3. Bản em mode từ bản mới nhất và dùng linh kiện tương tự với 1 vài điểm đơn giản hơn bản mới nhất: -em sẽ sớm đưa sơ đồ các cụ coi,
Chạy ổn định và đo tốt như bản 1, em chọn cái này các cụ ạ!

Trên đây là phần tổng hợp kiểm tra thiết kế của ppy, nói thật để kiểm tra được nó khó quá các cụ ạ!
Cảm ơn các cụ đã ủng hộ em! Mong các cụ có các lựa chọn và nhanh làm được 1 dac ưng cái bụng, xướng cái tai, vừa cái mắt!
Quanghao



Còn đây là kết quả tại sao? một số sản phẩm đang có hoặc một số bác khi thấy giải cao hơi dư thừa, và đôi khi vô tình may mắn lắp
được cáp biến áp có băng thông thấp lại nghe thấy hay. vì giải cao phần ngoài 20 khz được ahj thấp xuống!

Xin được chúc mừng các bác có cặp biến áp lắp vào mà âm thanh cân bằng! mời các cụ chém ạ!

thanks
Pm: cụ nào từng bị như vậy xin cho em oánh giá ạ!
ví dụ đang lắp cặp 10k/10k sau đó hạ xuống cặp thấp hơn!



không riêng gì món biến áp này, mà e thấy nguyên bộ dsd dsc 1 + nguồn ..cũng vậy
thay đổi xíu chỗ cho em nó , thì chất âm thay thổi... thôi rồi luôn
phát mệt với e í



VÂNG, vậy là có 1 phản hồi về việc này, ai có phản hồi xin được kêu ca, em giúp được em sẽ chỉ ra ạ
Quan trọng là các cụ có dám kêu ca không a??

em hưa là em sẽ chia sẻ ạ!
cảm ơn



Em xác nhận V2.62 bổ sung thêm ISO cách ly sau Amanero không gắn bất kỳ con tụ lọc nào tại RFIR hay đầu vào và đầu ra của OPT đều không có bất kỳ tiếng rít sì nào tại đầu ra.

Note:
1. Nguồn sử dụng LT3045.
2. Lọc LC tại từng chip Logic (L = 2.2uH, C = Tantalum 10uFx3 + Wima 0.1uFx2).
3. OPT Lundahl LL1521D.

Rất tiếc là em không có đồng hồ để đo kiểm

Tuy nhiên em vẫn chưa hài lòng. Vì sau ISO cách ly, theo phong trào DIYINK, Ian Canada, Twisted Pear Audio...cần phải Reclock + Buffer lại để giảm jitter và có đầu ra drive lái mạnh mẽ.
Hy vọng điều này sẽ cải thiện hơn nữa chất lượng âm thanh.



Cụ Hào đo thử cặp Lundahl LL1540 chưa ạ ? hy vọng băng thông của nó tụt từ 20kz



Rất tiếc em lại không có cặp này anh ới!

hu hu, ai có gửi em kiểm tra luôn ạ. không sang tuần chuyển cả hệ thống sang Ý để Adrea tiếp tục kiểm tra và giúp em một số kinh nghiệm nữa.

là không đo được nữa rồi ạ, vì set bộ đo này vất vả và TT quá! thanks

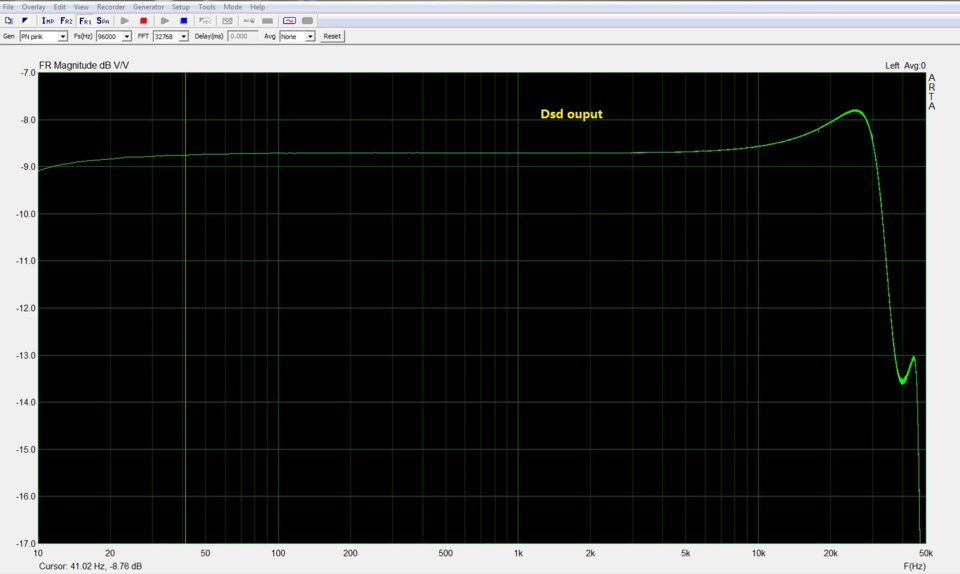

không hẳn như gì gì nói! Lọc nguồn dù có dùng tới 100 con cuộn cảm vào từng ngõ ngách của nguồn điện, và cách li các kiểu gì đi nữa thì cũng chỉ tốn linh kiện vô ích rồi cũng không giảm được cái kêu xì đầu ra. ( vì DSD nó xì lớn lắm, xem cái hình em đo cái gai ở trên bác nhé).

Em thử các kiểu. dùng 1 cai và 10 cái như nhau, mấu chốt nằm ở chỗ khác. nếu em không đo kiểm thực sự em cũng không biết được nó vì sao.
và bây giờ em đã hiểu ạ!

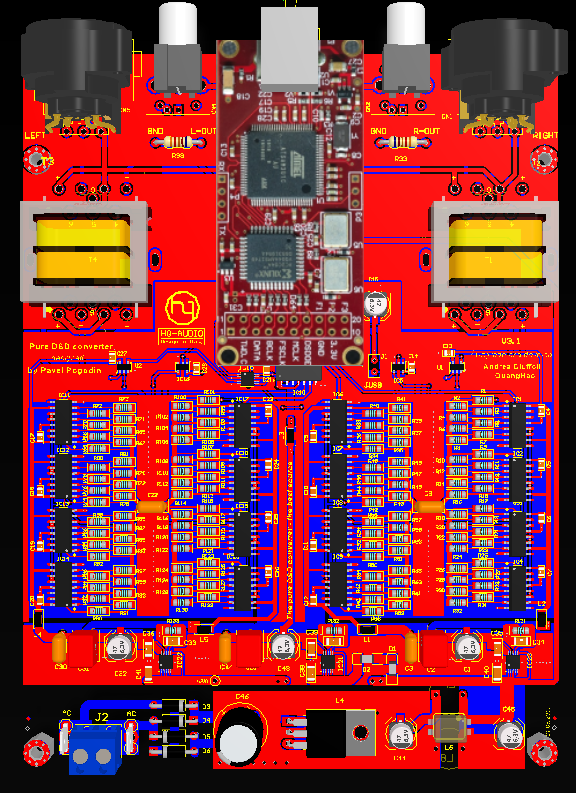

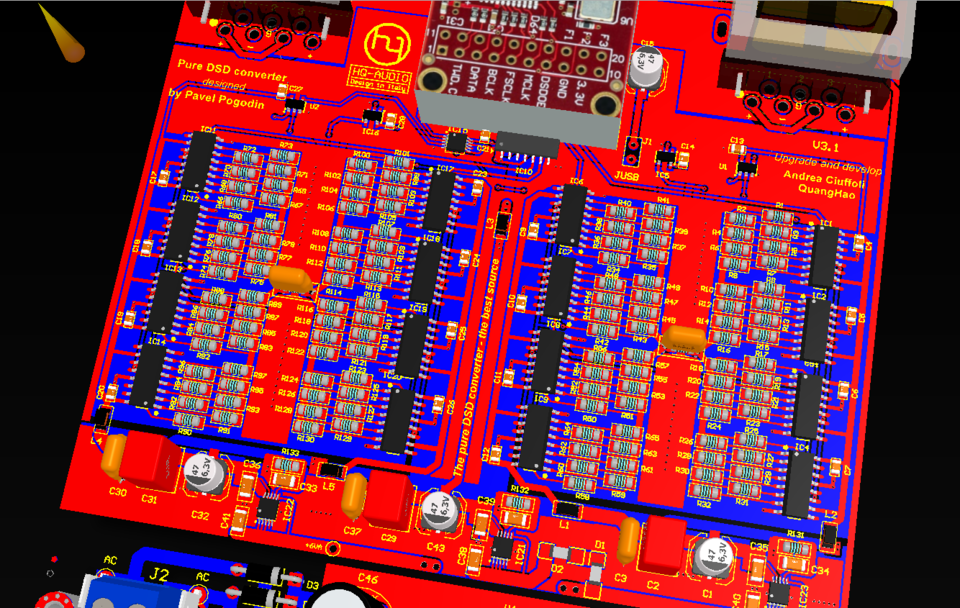

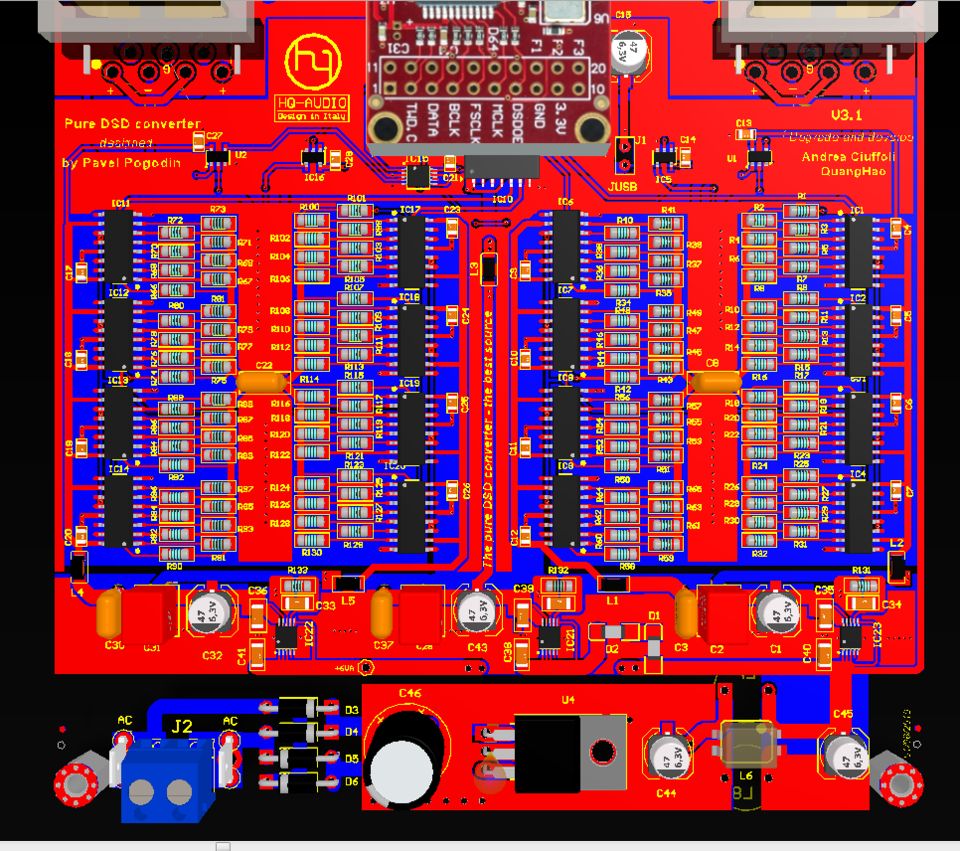

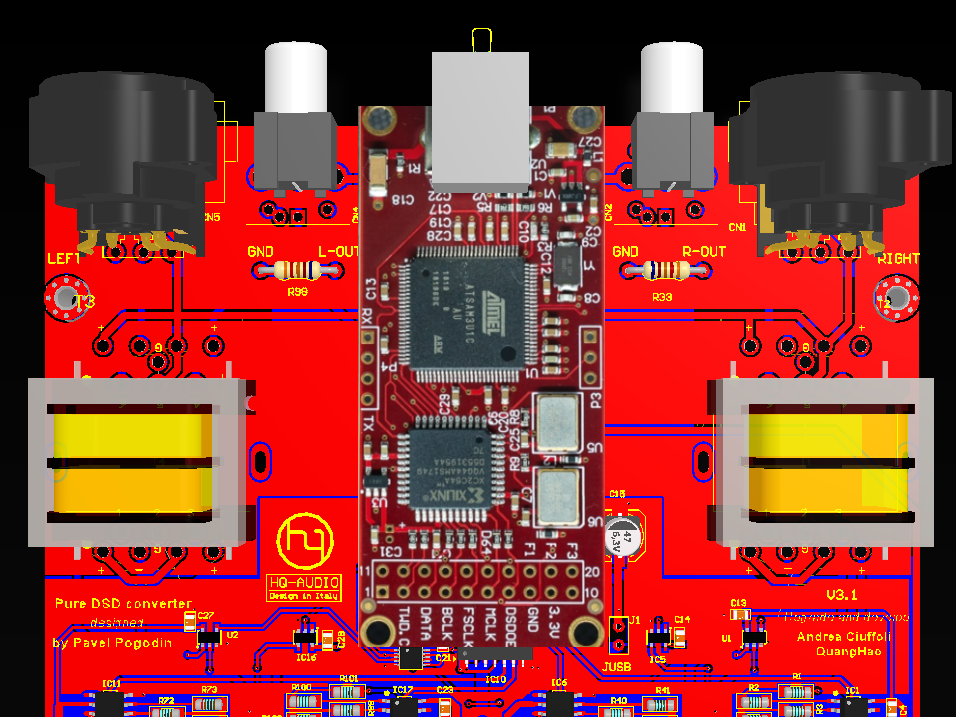

Cảm on các cụ! Quang hao em ốm vì vụ này rồi các cụ ạ- hôm qua tưởng đi, mà phải làm việc này đến 2 h đêm-hu, hu ! Có lẽ em để các cụ bản layout và các cụ tự đặt mạch nhé! em té đi kiếm ăn thôi ạ!



@Binh217 triệu hồi anh Bình cho cụ Hào mượn cặp LL1521D đo gấp
Permaloy Taobao thấy quảng cáo băng thông tận 150Khz +-0.1dB
LL1540 và LL1521D là 50Khz +-0.1dB.
Xem chừng tần số Roll Off để LPF mới quan trọng hơn. Nhưng vẫn phải full đủ giải tận 20Khz +-0.1dB mới mĩn mãn



thế này có đủ giải tần không cụ, DSD512 ???

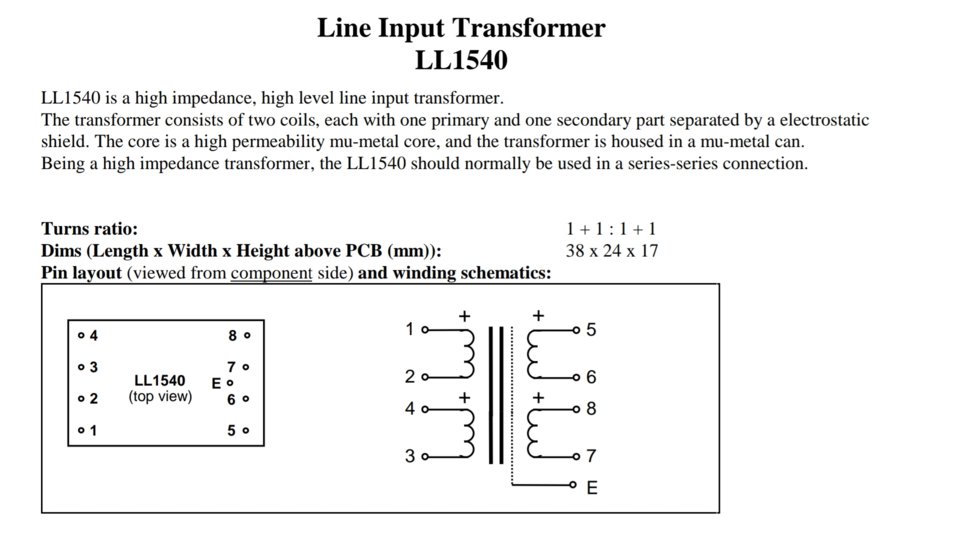

Cặp LL1540 nó xài core và cái hộp nó là mu-metan nên dải cao của nó rất tốt. hiện vẫn đang hài lòng với nó. cặp này kết hợp với cặp Tamura 600:600 tạo ra chất âm hay.



Core là cái lõi mà anh. Core MU-Metan tức cái lõi là Mu-Metan anh ạ.
LL1521D thấy trên web Lundahl nói là bản nâng cấp nhẹ từ LL1540 lên cho hãng nào đặt hàng sản xuất riêng ấy.
+ LL1540 có tỉ lệ 1:1, trở kháng từng cuộn sơ cấp là 600R.
+ LL1521D có tỉ lệ 1:1,28. Trở kháng từng cuộn sơ cấp dao động 1K - 1K8 (cái này em sẽ đo lại sau, không nhớ xưa đo 2 cuộn đã nối tiếp hay từng cuộn).
Tỉ lệ 1:1 đầu ra 1.6V RSM, tỉ lệ 1:1.28 có 2.0V RSM nhé, đúng tiêu chuẩn sản phẩn thương mại



Info đầy đủ RFIR + OPT nào đi anh. Nhìn mê quá.

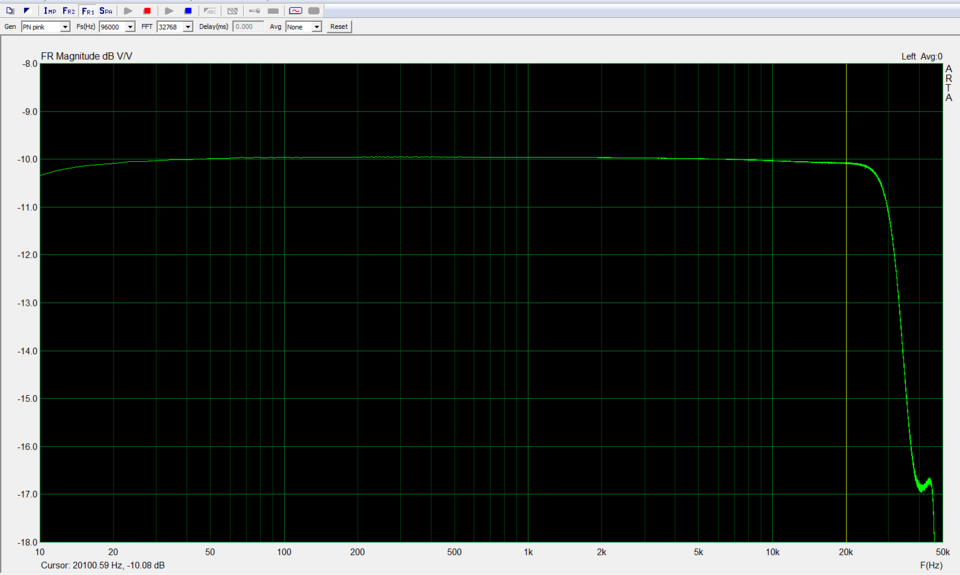

-3dB at ~32Khz/-7dB at ~40Khz.
Anh lọc LC như cách lọc cho LL1540 ah



Mình biết core là gì bác ạ.
cặp LL1540 tỉ lệ của nó cũng là 1:1.2 nhé. do cái hộp (can) của nó là mu-metan nên nó chống nhiễu tốt hơn và giá bán nó nếu mua mới khá cao.



LL1540 tỉ lệ 1:1 chứ anh.
House là cái vỏ. Đại loại cả lõi và vỏ đều MU-METAL

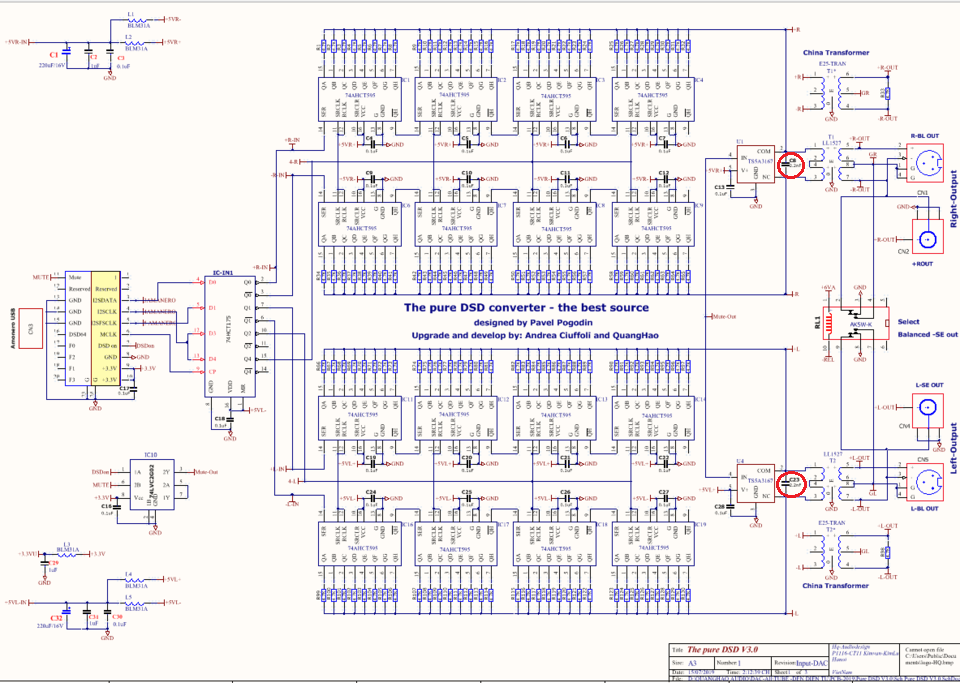

Anh Hào cho em hỏi là vị trí tụ C8 và C23 như e tô đỏ trong hình. Anh đã thử thay đổi và test chưa ạ? (có thể cho em vài hình ảnh về thay đổi tụ) Trị số ntn thì phù hợp (em dùng biến áp ll1540)



Bị lag nên cmt lặp lại bài viết.



Em nghĩ anh nên cân nhắc thêm.
Soekris đã 2 lần nâng cấp Vref để cải thiện THD.
Các đầu ra của 595 và các chip logic bật mở ở mức H đều bật mở nguồn Vcc nuôi nó để kéo trở tải R FIR. Nên nguồn được chăm sóc kỹ lưỡng sẽ giảm noise đầu ra, điều này cực kỳ quan trọng đối với R FIR và R2R.
Chi tiết phân tích: https://hifiduino.wordpress.com/2015/07/12/soekris-dac-modding-vref/



Thay đổi mấy con tụ tại chân IC có thay đổi luôn k a? hehehehehehe



Theo các nguồn sưu tầm và nhặt nhạnh các vấn đề của em ở khắp năm châu bốn bể là có thay đổi đó anh. Link bài viết ở cmt trên có nói đến vấn đề này, có test thử cả trên AK4490 và có đo đạc tương ứng.
https://hifiduino.wordpress.com/2015/07/12/soekris-dac-modding-vref/



nếu nó dư giải cao thi tăng lên tối đa 10n bác nhé. còn giải trầm đang du thì dùng khoảng 1n là ok ạ! thanks



chắc anh không làm nữa, em lam cho anh em nhé! thanks



chắc anh không làm nữa, em làm cho anh em nhé! thanks



Màu vàng đẹp quá! Em thích màu này. Làm tiếp đi cụ Hào ới! Mong chờ cụ nhiều.

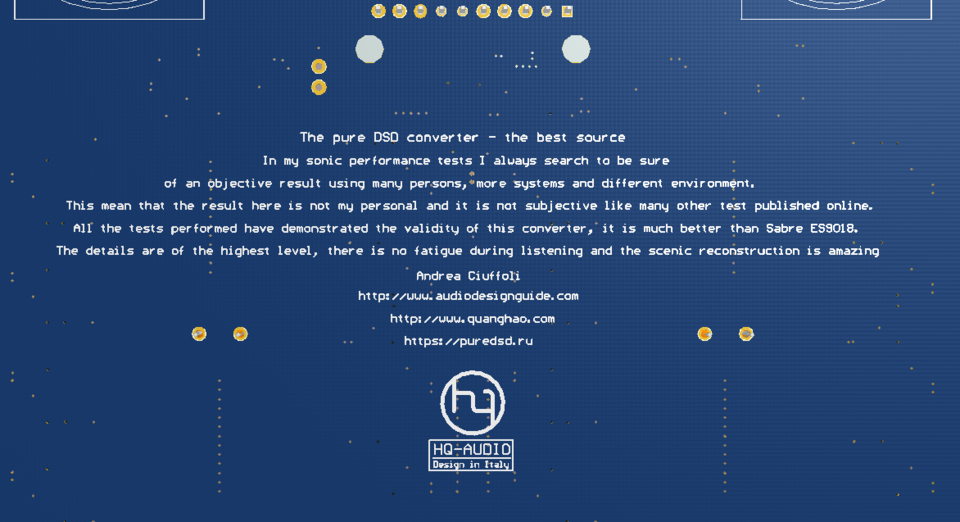

Gửi tặng anh dòng chữ này anh nhé!
Em đã đặt PCB nếu anh thích có em chuyển anh nhé!
Quanghao
