dạo này phong trào làm loa có vẻ hơi ít, một phần vì các cụ nhà ta âm thầm đóng rồi lặng lẽ thưởng thức, một phần vì con đường loa đài gian nan.... nên rất ít bài post hướng dẫn thiết kế loa 1 cách chi tiết. nay em làm topic này mong các cụ vào ném đá, để các anh em học hỏi thêm. đơn giản nhất là đóng loa toàn dãi, hay đồng trục mà không cần phân tần. trước kia em có đóng 1 thùng loa bookself như thế để nghe nhạc liu riu hay xem phim, khá ưng ý. viewtopic.php?f=43&t=37029 nay em lại tiếp với loa 2 đướng tiếng với phân tần thụ động. các cụ giúp thiết kế 1 loa sao cho hoàn hảo nhất.
Re: thiết kế loa thùng 2 đường tiếng bass 16cm thật ra đây là 2 củ loa của 2 hãng nổi tiến của 1 loa rất hay, giá không rẻ. em đã giải phẫu toàn bộ, phẫu thuật thẫm mỹ lại hết, từ bôi vẹc ni, làm chân loa, thay phân tần, thay dây trong loa, dán thêm nam châm.... nếu các cụ có 2 củ loa trên, các cụ sẽ làm gì ? liệu mình làm có hay hơn hãng hoặc dỡ hơn ? như vậy chúng ta sẽ bàn đến : - thùng loa thế nào ? - phân tần ra sao ?
Re: thiết kế loa thùng 2 đường tiếng impulse lali hở bác? tweeter Focal TC90K. mid-bass Seas Part H3310.
Re: thiết kế loa thùng 2 đường tiếng dạ đúng rồi anh ạ. em định khơi sự sáng tạo cho các ae diy loa, mà ít ai tham gia quá đê :wink:
Re: thiết kế loa thùng 2 đường tiếng Thực ra thì nhiều thành viên cũ đã mày mò và DIY lắp ghép nhiều kiểu từ lâu rồi bác sỹ ạ, bây giờ bác sỹ mới bắt đầu hehehehe thì các cựu DIYer đã có cả kho loa đài hoặc dốc hết $$$$ vào các dự án lớn hehehe có muốn hưởng ứng theo cũng lực bất tòng tâm Bác sỹ cứ tự sướng với các thành quả của mình đi, phát triển và nâng cao sau đó đột phá và đánh dấu các giai đoạn phát triển của mình bằng các tác phẩm DIY như vậy cũng thú vị lắm chứ, ngày xưa em cũng 1 mình và bây giờ vẫn thế chứ có ai đồng hành đâu Chúc dự án sớm thành công Thân,
Re: thiết kế loa thùng 2 đường tiếng đây không phải dự án, mà đã hoàn thành từ lâu lắm rồi bác ạ. em lục lại cho ae ném đá cho vui thôi. em xin nói lại là đây là 1 loa hãng, chúng ta mổ xẻ chi tiết để học kinh nghiệm. đây không phải dự án đóng loa. em cũng xin thưa là các ae ta đây chủ yếu là làm theo các hướng dẫn có sẵn trên mạng, ít ai có khái niệm " đột phá " hoặc sáng tạo. tại sao ? nếu post y chang cái người ta đã làm rồi thì còn gì mà bàn nữa. và em thấy nhiều cụ cũng thất bại nặng nề với dự án lớn đó. thường các cụ nhà ta chỉ chơi JBL, Altec, Fostex. có ai đóng loa cho Seas và Focal chưa ? vì thế em rất đánh giá cao cái sáng tạo của bác PC_Chíp trong làm thùng loa và phân tần cho củ 2235 và 414. vì bác ấy không làm y chang như tài liệu có sẵn. còn về cái loa của em, em cũng tra được 1 số tài liệu trên mạng, sau này phát hiện mấy dữ liệu đó cũng sai luôn. mà bác là " chiên gia " về loa, bác có gợi ý gì cho em sáng mắt ra không ? hay là lại nói " cứ làm đi, làm sai rồi sửa, rồi tự sướng " :evil: . hay là bác nói " đưa củ loa đây, tớ đóng thùng và thiết kế phân tần cho " :lol: gởi cụ Chip, cụ dùng Bass Box Pro thiết kế xem có thể thiết kế loa sao cho bass 40 Hz ở 0 đến - 3 dB được không ? trong khi thực tế loa này xuống 40 dB ờ 0 dB, trong phòng em. em sẽ chia sẽ chi tiết loa này, xem như tham khào cho các ae muốn làm loa tương tự.
Re: thiết kế loa thùng 2 đường tiếng Hehe, hầu như tất cả các mẫu thùng mình làm cho chính mình nghe đều không phải là Clone "Copy 100% mẫu gốc" hay nôm na gọi là nhân bản vô tính, có chăng chỉ là cái Design bên ngoài mà chỉ những ai hay ghé mình chơi thì mới biết nó thực sự là như thế nào Mẫu thùng mới nhất và cũng là mẫu cuối cùng mình dừng bước là William Hartsfield, lúc đầu là nghiên cứu 12 bản vẽ gốc của JBL, công đoạn tiếp theo là vẽ 3D trong đầu và phác thảo tỷ lệ 1:1 ra mẫu sống. Tới đây tưởng chừng như sắp có thể xơi được rồi nhưng khi trực tiếp cắt những tấm ván đầu tiên nó lại nảy sinh thêm nhiều vấn đề khá khó xử lý và hầu như không có hướng ra, mình tạm ngưng 1 thời gian dài để đắn đo và lưỡng lự nhưng vẫn luôn bị ám ảnh bởi câu nói của lão Regular cách đây 3 năm " lúc nào có cơ hội thì nên DIY Hart, mà chơi đồ JBL Vintage nên chơi mẫu Hart vì nó đẹp tao nhã và uy lực" Mình quyết xơi mẫu này cho bằng được nên đưa ra giải pháp thử nghiệm đầu tiên là triển khai đóng theo bản vẽ nhưng chỉ đóng ghép tạm để thử cái thiết kế khá lạ của Hart mà khi ai đụng vào cũng chùn tay kể cả nhiều bác da trắng có điều kiện tốt hơn mình rất nhiều. Sau khi hoàn tất mẫu và nghe thử một thời gian mình quyết định chỉ còn giữ lại 30% thiết kế của Hart tức là chỉ còn cái Design mà thôi, về phần kết cấu thì chả còn gì . Hiện tại Hart đểu của mình là sự kết hợp các thiết kế giữa JBL, Altec và Tannoy > đây là kết quả của nhiều năm mày mò và tự sướng đúng nghĩa cho riêng mình, sắp tới mình sẽ bổ sung thêm vào đội hình 1 cặp Driver 15' khá hay trong dòng Vintage của JBL, và có thể nói nó có chất Mid Low gần như 515B Altec nhưng lại có sự dứt khoát và dũng mãnh khi cần phải diễn tả cả dàn hợp xướng hay nhiều cung bậc thăng trầm và biến tấu khôn lường của giao hưởng Về phần thùng bác sỹ đừng nghĩ là mình có ẩn ý thương mại trong cách hành văn vì không phải ai lúc nào cũng nhìn vào $$$$$$$$ > Đối với mình thích thì nhận mà không thích thì cũng chẳng ai ép được, Cross thì bác sỹ siêu hơn mình nhiều lần và thực tế chứng minh ở Topic của cụ pc_chip bác sỹ cứ tự làm nó mới có ý nghĩa, hehehe nói là chuyên gia thùng thì mình cũng không phải vì kiến thức và áp dụng vào điều kiện thực tế chẳng là bao so với số đông vậy thì chuyên cái gì :mrgreen: :mrgreen: Thân,
Re: thiết kế loa thùng 2 đường tiếng em đang chờ bác lập topic về loa Hartsfield, để chia sẽ cùng anh em. như vậy mới gọi là công đồng và diễn đàn bác ạ. em nghĩ bác đủ tự tin, vì bác là người thiết kế và đóng. em vẫn chờ góp ý của bác về thùng loa và phân tần cho 2 củ loa trên.
Re: thiết kế loa thùng 2 đường tiếng Em xin bác đừng sáng tạo trong trường hợp này. Vì tự bản thân nguyên bản nó đã hay,phối hợp các driver và horn cabinet. Có chăng thay đổi phân tầng, thay thế 4 tụ 3.3uf và dây dẫn trong loa là đủ. Đó là kinh nghiệm của em.Còn các bác khoai tây có thay đổi driver cho tầng hf ,trong trường hợp này thì phải tính lại cho bộ cross.Có thấy họ nâng cấp focal TC120K,hoặc các dòng tweeter của Scan-speak.... Yêu cầu công xuất cho loa là thấp, hãng khuyến cáo chỉ cần 10w/8 ohm là đủ.Không cần phải hầm hố chỉ ,làm cho em nó tan tành. Tối nay cafe nhé bác.
Re: thiết kế loa thùng 2 đường tiếng Các bác cho em hỏi: Làm thế nào để nhận biết một củ bas sẽ được đóng trong thùng kín hay thùng có lỗ thông hơi ạ?. Và khi thiết kế phân tần thì sử dụng trở kháng hay trở DC của củ loa để tính toán?. Em cũng mong được sáng tỏ một phần ý tưỡng của bác chủ topic này. Em cám ơn ạ.
Re: thiết kế loa thùng 2 đường tiếng các cụ diy loa không nhảy vào ném đá, em hơi bùn rùi ta nhìn vào phân tần loa bass sẽ thấy loa có 1 đáp ứng tần cực rông, từ 40 hz đến 4-5 khz, trong đó khoảng từ 250 hz - 4 khz là rất tốt theo trục 0 và 30 độ. sau đó đáp tần đi xuống đến 8-10 khz với độ dốc khoảng 8-10/ octave. điều này cho thấy đây là 1 loa bass nhỏ, khá tốt. hãng loa cũng khuyến cáo có thể cho loa gánh từ 40 hz đến 4 khz. lợi dụng độ dốc tự nhiên này, chúng ta có thể cắt ngay vị trí 4 khz mà không cần crossover bên ngoài. như vậy chúng ta chỉ cần cắt tần ở loa treble là đủ.
Re: thiết kế loa thùng 2 đường tiếng Em ko phải là dân DIY loa thì có được phép góp ý ko bác sĩ ??. Nếu được phép thì em xin góp ý như sau:Bác kiếm của loa treble nào đó cắt từ 4k --> 40K ghép vào sẽ khỏi tốn sức làm phân tần lun
Re: thiết kế loa thùng 2 đường tiếng đây là hình phân tần lấy trên mạng với cuộn cảm 0.32 mH, tần số cắt là 4 Khz, độ dốc 6 dB/ octave. rõ ràng cuộn cảm này không có tác dụng về mặt phân tần. thậm chí nó còn làm tăng trở kháng phía trước củ loa so với loa không có cuộn cảm. chưa kể trường hợp này, hãng làm 1 cuộn cảm lõi ferrite không tốt cho âm thanh vì khả năng làm méo của nó. vì thế, theo em trường hợp này ta nên cho loa bass oánh tự do nếu cắt ngay điểm 4 khz, tương tự như các loa toàn dãi.
Re: thiết kế loa thùng 2 đường tiếng hình như anh và em có chung quan điểm đầu tiên từ khi anh em mình bít nhau.
Re: thiết kế loa thùng 2 đường tiếng Chẳng biết gì nhưng cũng chúc bác sỹ có nhiều ý tưởng mới...và từ đó ra dự án mới

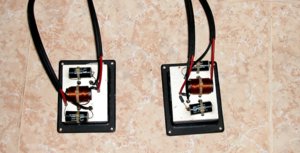

Re: thiết kế loa thùng 2 đường tiếng thực tế là phân tần này không giống như hình mô tả. hình thật đây ạ. như vậy sơ đồ phân tần thực tế là như sau với hình thực tế, ta thấy có mấy điểm không tốt sau : - cắt tần loa bass bậc 2 là không cần thiết, trong khi loa treble mới thật sự cần cắt bậc 2. trong khi loa này chỉ cắt bậc 1. - việc đặt 2 con trở làm giảm độ nhạy loa treble cũng không cần nốt vì loa treble nhạy khoảng 92 dB trong khi loa bass là 90-91 db. vì thế thực tế, em đo đac thấy loa treble bị giảm đáng kể ở sau khoảng 8 Khz. - điện trở trước loa chỉ làm âm dở đi mà thôi, chỉ dùng khi cần thiết. nếu dùng, phải dùng loại trờ tốt.
Re: thiết kế loa thùng 2 đường tiếng Em cũng đang mần cái tương tự xài củ TC90 và 7W4411 của Focal JM lab, tạm thời xài crossover của ngài D' Apolito, sau đó sẽ thử với cái crossover khác của Orion MW. Em mới vừa dựng lại trên máy tính với ván 18mm. Khi nào thi công xong em gửi hình cho bác sĩ tham khảo rồi hôm nào mình tổ chức giao lu.
Re: thiết kế loa thùng 2 đường tiếng như vậy mạch L-pad của bác Macao tương tự như của em, tức là tác dụng làm giảm khoảng 2.5- 3 dB. ok bác, loa em thì có sẵn. khi nào bác xong mình giao lu nhá thùng loa cột của em là dạng floor horn loaded, tức là họng kèn bass oánh xuống dưới đất. bác cho tí thông số về loa bass của bác đê.
Re: thiết kế loa thùng 2 đường tiếng em theo dõi topic này của bác sĩ thế nào rồi em cũng "tẫu" cho mà xem.
Re: thiết kế loa thùng 2 đường tiếng mua cặp loa treble và mid bass 16-20 cm đi bác. bác ráng theo topic này rồi đóng thùng bookself hay cột nghe nhạc trong phòng ngủ là ok. ngon, bổ, rẻ... và dành tặng bà xã nhân dịp nào đấy. bác nói " đây là anh làm tặng em " :wink:
Re: thiết kế loa thùng 2 đường tiếng Không đúng là phải rồi. vì sơ đồ bác đưa lên là của loa Impulse H6. Còn phân tầng trên là của Impulse LALI.Là đời nâng cấp của H6 hay còn gọi là Impulse H6 mk2.Có thay đổi về phân tầng và cabinet cũng như finish. còn có cả sơ đồ DIY cho cross H6 nữa.Mà em chưa thử cái này chỉ có một cầu loa.
Re: thiết kế loa thùng 2 đường tiếng H6 và Lali dùng phân tần giống nhau anh ơi. cái hình anh đưa là của 1 lão nào đấy đề nghị mod lại phân tần, tức là bản chất cũng là bậc 1 nhưng cuộn cảm và tụ mắc song song loa. Lali có 2 cái mới so với H6 là miếng gỗ phía trước và phần đệm tán âm, chống rung phía dưới chổ thông hơi. nói chung phân tần thực tế là thiết kế rất tệ. :mrgreen:
