Re: THQ Amli -chạy thử bo mạch TRANG 97 Bác quote hoa hết cả mắt, chém vừa thôi bác:lol: Bác tú đêm qua mod tận thanh hoá(em đoán thế) , bác ở HN nghe ở đâu mà biết tốt xấu sáng thế em mới phải hỏi bác tú. Em nghe THQ test của bác va V2 của em thì em không thấy được cái gai mà ý em chỉ là phần giải cao của vocal. Nếu là nhạc cụ thì khó lòng mà phát hiện ra thậm chí bác có nghe đến nôt cao của ánh tuyết chưa chắc đã thấy được. Vấn đề em thấy phải khắc phục là tiếng chói ở giải cao ấy, khi nghe bài số 4 trong vnav CD 2 như em và bác nghe thì vocal nó tạo ra tiếng như tiếng huýt sáo. Còn khi nghe "time to say goodbye" thì nó chói hơi khó chịu chưa thể hiện được giọng cao và ngọt ngào của Sarah Brightman. Em không biết diễn tả cái đó thể nào nhưng có cảm giác như nó phát ra giải tần mà ngưỡng nghe của mình cảm thấy không dễ chịu... Tối qua em cũng vật V2 ra mod theo hướng dẫn của các bác đến nửa đêm mới xong nhưng chưa khả quan . Em nói thế các bác đang làm đừng có lăn tăn , V2 hay bo test của bác hào hiện tại cũng đạt tối đẳng cấp nhất định ròi có thể nói là hơn hẳn các AMP bán đẫn khác đã DIY trên VNAV nhưng còn một chút điểm như em đã nói ở trên em tin là dẫn dần sẽ tìm ra thôi :lol:
Re: THQ Amli -chạy thử bo mạch TRANG 97 Trước nay đều khẳng định là giải cao lẽ ra phải hay của GM thì clone chưa đạt được. Phần cao còn thiếu sức sống, thiên về điện tử nhiều. Còn giải khác thì nói chung là đạt so với các ampli em được nghe (Toàn đồ chưa ngoong ). Bo THQ lần này theo như kết quả bác Hào test cũng thay đổi khả quan nhiều. Nhưng nhạc tính như kỳ vọng thì chưa đạt, em sẽ ráp và lọ mọ đến hết mức có thể. Có gì thay đổi là em báo các bác liền. M Cha nó, sơ đồ vẽ đ ể u quá. Âu cũng là bí kíp của hãng, mình diy đành phải cố tìm hiểu thôi. Thực ra nếu linh kiện chuẩn có lẽ sự khác biệt ít hơn như bây giờ. Nhưng nó cũng có bí kíp nhiều, đành phải mọ mẫm vậy.
Re: THQ Amli -chạy thử bo mạch TRANG 97 Vậy nên mới thấy hãng nó bán đắt vậy, còn mình làm thì cứ hí hoay mong bác sớm tìm ra điểm yếu của em GM clone này để mọi người có được cái amp clone ưng ý
Re: THQ Amli -chạy thử bo mạch TRANG 97 Tình hình này sắp lên đỉnh rồi bác ạ, hôm nào em cũng xin lót dép đi nghe ké...................
Re: THQ Amli -chạy thử bo mạch TRANG 97 Em nghiện nhậu, nên có 1 ngày nghỉ chỉ nhậu và chém thôi. Chẳng hàn họ được gì
Re: THQ Amli -chạy thử bo mạch TRANG 97 Đen le te ........................................................................................................................................

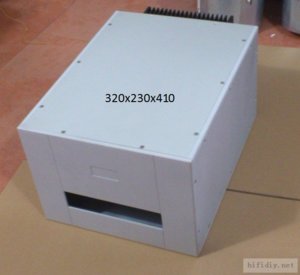

Re: THQ Amli -chạy thử bo mạch TRANG 97 Hôm nay THQ đóng hộp, em đo kiểm lại, và đây là kết quả, mời các bác xem
Re: THQ Amli -chạy thử bo mạch TRANG 97 Ngon rồi, chúc mừng bác. Chụp thêm vài tấm ảnh dải cao cho vui bác.

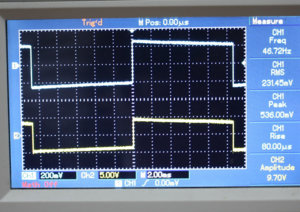

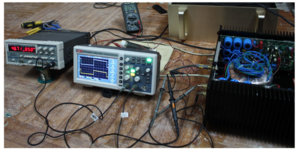

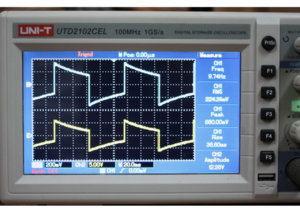

Re: THQ Amli -chạy thử bo mạch TRANG 97 Sáng nay bác H khoe mượn được đồ nghề về đo, em lên hóng hớt tí, chộp được mấy cái hình: Đường Xanh là tín hiệu vào Amp; Đường Vàng là tín hiệu ra tại tải giả 8R, tần số tin hiệu máy phát tần lệch tí so với đầu bài (vì lười chỉnh đi chỉnh lại :mrgreen: ) bác H nhờ úp hình lại cho có hệ thống Toàn cảnh Khoảng 10Hz Khoảng 50Hz Khoảng 100Hz Khoảng 500Hz Khoảng 1kHz Khoảng 5kHz Khoảng 10kHz Đến hơn 100kHz thì thành hình "oản" :lol:
Re: THQ Amli -Kết quả đo tại trang 102 Kết quả này em thấy cũng tốt rồi, chứng tỏ bo layout lần trước chưa ổn. Nếu đo đạc cẩn thận từ lần trước thì bây giờ anh em đã có bo này chơi rồi. Trước tiên đo để xác định nó đã hoàn thành trách nhiệm của 1 cái máy chưa, và cũng phần nào biết nguyên nhân chưa đạt ở đâu để khắc phục. Đo ổn thì chỉ còn việc lựa chọn linh gắn vào là nghe hay thôi. Em thấy các dự án đa phần có pót layout lên cùng lắm anh em chỉ góp ý được bo mạch to nhỏ bao nhiêu, gắn được linh kiện kích thước thế nào.. vv.. Vẽ một cái mạch rồi dựa vào sự nổi tiếng của hãng hay đặt cho một cái nhãn hiệu rất kêu đại loại như rất hay... hoàn hảo vv...thì toàn mang tính chủ quan cá nhân. Chưa nói lên điều gì cả. Nên trước khi làm phải có thông số nhất định về sản phẩm thì có lẽ ổn hơn. VNAV DIY đang nâng dần lên tầm cao chuyên nghiệp rồi, các dự án DIY của Tây thấy đều đo đạc phân tích kỹ lắm.
Re: THQ Amli -Kết quả đo tại trang 102 Bác nhất rồi đó, khó có ai hơn được bác... Diy thì sẽ có sai xót, nhưng té rồi đứng dậy... đáng quý những ai vấp té thì đứng dậy khiêng cục đá mình vấp qua một bên để người đi sau không vấp phải, không phải té xong đứng đâu đó nhìn người khác vấp phải lỗi mình từng bị rồi cười nắc nẻ như ta đã có kinh nghiệm chỗ đó lắm rồi. Bác nói đúng, làm nên có dự án rõ ràng, đo đạc kỹ thuật đầy đủ. Sao giờ bác mới làm?
Re: THQ Amli -Kết quả đo tại trang 102 Em cũng làm chơi 1 mình lâu rồi, nhưng trước đây mấy năm em cũng có nhờ mua được cái máy đo chạy cổng USB của máy tính. Lâu lâu có sửa chữa giúp bà con cái gì hay lọ mạch nào cần thì mới dùng đến. Nhưng nó hỏng cách đây hơn năm rồi, nay nghèo quá mới phải mua cái ghẻ ghẻ dùng tạm. Nếu có thì em đã đo rồi bác ạ. Em thì biết cái gì là nói ngay thôi. Ruột ngựa mà :wink:
Re: THQ Amli -Kết quả đo tại trang 102 Anh mà kêu anh đo chắc anh chịu,anh cũng không biết mấy cái máy đó là cái gì luôn nữa.Anh chỉ có biết việc duy nhất là copy và hâm nóng cho anh em chơi thôi chứ biết gì đâu .Bao nhiêu việc đó cũng ngốn hết thời gian rồi,chừa thời gian cho gia đình và bia bọt với bạn bè nữa chứ.Nói chứ anh sẽ để dành tiền mua mấy cái máy đo về lọ mọ thử xem sao. Cái tên topic không thể nào là trò lừa bịp gì cả,đó chỉ là cái tên cho có khí thế không lẽ anh phải sửa topc của anh thành "Ampli đẳng cấp Lê Quang"?Anh em theo dự án có người biết sơ về điện thanh và có người rất giỏi không thể cho họ là thiếu hiểu biết hay thiếu sáng suốt để lựa chọn.Thân.
Re: THQ Amli -Kết quả đo tại trang 102 Anh à! Em thuộc dạng A ma tơ điện tử, máy đo cũng chả bao giờ dùng, suốt ngày mất tiền cho thử nghiệm dạng thử sai. Cảm ơn anh! Thân
Re: THQ Amli -Kết quả đo tại trang 102 Em nghĩ kết quả đo này cũng là bước đầu thôi vì đk thời gian gấp chưa cho phép thực hiện việc đo đạc một cách tốt nhất trong khả năng cho phép. Ví dụ như lần tới nếu đo thì em kiến nghị một số điều chỉnh cho công tác chuẩn bị như sau: Trở tải quấn hai cuộn 16R ngược chiều nhau trên cốt dẹt, lấy chập hai đầu ở giữa cốt và chập hai đầu kia để triệt tiêu cảm kháng trở tải tối đa; dây ra tải cần có đk lớn hơn và ngắn hơn; nếu thiết bị đo và máy phát tần số có sách hướng dẫn đi kèm để hiệu chỉnh và calip hoản hảo theo khuyến cáo của nhà sx thiết bị trước khi đo..v..v thì kết quả còn có ý nghĩa hơn nữa. Hôm nay em cũng cố gắng làm những gì có thể trong hoàn cảnh và đk cho phép để đóng góp cho dự án và diễn đàn cá nhân em luôn mong nhận được nhiều ý kiến về mặt kt của ae trên diễn đàn hơn nữa.
Re: THQ Amli -Kết quả đo tại trang 102 vâng! Đây là kết quả đo đạc bước đầu, xong cũng rất mừng vì thông số đo không tồi! Chờ bo hoàn chỉnh em đo kiểm lại, mới dám nói nó có tốt nhất hay chưa! Cảm ơn mọi người đã góp sức cho dự án thành công đến đoạn giai này! Quanghao
Re: THQ Amli -chạy thử bo mạch TRANG 97 Bác chỉ dùng OSILO số loại này thôi à, sao không thử test loại thời gian thực xem sao, OSILO số thì chắc phải qua mấy tầng xử lý số chắc gì tránh khỏi sai số
Re: THQ Amli -Kết quả đo tại trang 102 Hàng HIEND nên mua trở thuần công suất lớn của Mỹ làm tải cho máu cỡ vài trăm usd đến 1k usd chứ mấy.
Re: THQ Amli -chạy thử bo mạch TRANG 97 Tần số lấy mẫu tới 1GS/S thì đo mấy cái sóng này có là gì đâu bác. Trở tải giả em dùng cái dây may so bếp điện cục đất ngày xưa cuộn lên bìa mỏng, henri là không đáng kể.
Re: THQ Amli -chạy thử bo mạch TRANG 97 Em thì có mạch nào hay: Bước 1. Đầu tiện phân tích sơ đồ nguyên lý, tìm hiểu chế độ làm việc của từng tầng, lựa chọn linh kiện phù hợp, Bước 2. Chạy mô phỏng nhiều lần trên các phần mềm mô phỏng có độ tin cậy cao, kiểm tra chế độ làm việc dòng, áp mô phỏng của từng tầng. Test tín hiệu kiểm tra dạng sóng từng tầng, nếu chưa chạy hoặc chạy chưa đẹp. điều chỉnh trên mô phỏng mạch cách điều chinh, phạm vi điều chỉnh cho phép kết quả đạt được sau khi điều chỉnh so sánh đánh giá rút ra cách điều chỉnh mạch phù hợp lập các phác đồ đo điều chỉnh với các trường hợp dự định sẽ xảy ra. Thấy hợp lý về các yêu cầu theo tiêu chuẩn như hệ số KD dòng, áp dạng tín hiệu và phương pháp hồi tiếp phù hợp các giá trị linh kiện cần thay đổi. Xem xét đánh giá về linh kiện có thể mua, có thông dụng không. Nếu đạt yêu cầu làm bước 3 Bước 3. Tiến hành mua linh kiện cần thiết để thi công. Lắp ráp mạch có thể giặt là, hoặc tự vẽ tay... Lắp ráp xong kiểm tra lỗi. Cấp VDC cho mạch do điện áp tĩnh, đầu ra có tải giả. Điện áp đạt như thiết kế thì cấp tín hiệu từ bé đến lớn, không đạt thì điều chỉnh theo phác đồ đã lập ở bước 2. Đo các tiêu chuẩn như hệ số KD, dạng sóng theo tiêu chuẩn, đo tính toán vẽ đặc tuyến biện độ tần số...Nếu đạt yếu cấu thì thực hiện bước 4. Không đạt điều chỉnh tăng giảm hồi tiếp Fix lại các bias của các tầng. Thực hiện các biện pháp chống nhiễu, hồi tiếp toàn phần từng tầng, thực hiện lại các bước đo tìm phân tích các nguyên nhân không đạt các chỉ tiêu KT và phương pháp khắc phục, Bước 4 xuất file PCB kiểm tra lỗi phân tích cách bố trí mạch linh kiện xem phù hợp chưa nếu phù hợp gửi file làm mạch Trên đây là cách của em thường làm bác nào thấy không hợp lý gửi cho em lời góp ý cảm ơn các bác nhiều!
Re: THQ Amli -chạy thử bo mạch TRANG 97 Bác quá chuyên nghiệp, em thì thấy dân Diy mà làm theo cách của bác sẽ chỉ dừng lại ở bước thứ 2, coi như đạt và tiến hành kiếm sơ đồ mới và bắt đầu lại bước 1.
