Re: THQ - The Best Amplifier Thanks bác! Hiện tại GM-3 em đang chay CS: 60VDC, VAS 70VDC chung biến áp. - Có 1 vấn đề nhỏ về KT mà em cũng chưa hiểu vì em không biết nhiều nếu bác có thể chỉ em tìm tài liệu ở đâu: - Khi dùng K1058 & J162 thì nên bias và nối trở chân G thế nào cho đúng? Vgs trên K và J rơi vào khoảng bao nhiêu để tầng CS hoạt động tốt nhất em cảm thấy đang có vấn đề ở chỗ này, nếu như lái chưa đúng thì Fet hoạt động không đúng cái này cho một kết quả rất tệ. bác có thể chỉ cho em cái này có thể tìm hiểu ở tài liệu nào không ah, em không cần theo schema hay tài liệu từ GM vì hiện tại em có theo được linh kiện như bản gốc đâu. - Biass theo hướng hiện tại Vgs trên J khoảng 0.1V trên K hoảng 0.5V với áp Vgs nhỏ thế liệu Fet đã hoạt động tốt chưa ah.
Re: THQ - The Best Amplifier To bác tuning : bác dùng phiên bản bao nhiêu cặp công suất , nếu 4 cặp thì bác xem lại giúp em mấy vấn đề sau : 1-Nếu bác dùng điện áp từ 55Vdc đến 60Vdc cho tầng VAS sẽ ko dùng các diode ổn áp và diode 1N4004 fix bias , con điện trở nối giữa bias + và - sẽ dùng R=270/0.6W , điện trở nối giữa 2 cực E của 2 con phía trước là 10K/0.6W . Điện trở hạ áp từ +Vee vào dùng R=220/0.6W -Vee vào FZT dùng 2 con R=330/0.6 , điện trở của Jfet qua 2 con 750hm phải qua R=12K xuống nguồn dòng hằng , chỗ con ZTX . Bias+ phang thẳng sang MJE340 , - cũng vạyvaof 350 , hai cực E của 2 em MJE nối qua R=330 , 2 đầu của R=330 này sẽ được đưa vào c/s qua R=150/0.6W ( giống nhau cả +và-) , nguồn cấp cho C/S theo dữ liệu này là +/- 60Vdc , nếu thay đổi điện áp nguồn phải tuân thủ theo quy luật cái gì bất biến và cái gì biến để thay đổi giá trị R và vẫn đảm bảo chế độ hoạt động của linh kiện , tùy theo c/s chạy gì để cân chỉnh bước tiếp theo , chỉ dùng fix diode với phiên bản cao cấp hơn và cũng phải thay đổi rất nhiều về nguồn . Gain với điện áp này là 7.5K/220 , nếu áp tăng thì điện trở dưới tăng , áp giảm điện trở giảm ( vụ này em éo biết phưn tích bác làm ơn đừng hỏi lại ko em mứt hứng :lol: ) . Em biết bác theo đuổi 2 phiên bản từ rất lâu , em rất hiểu tâm trạng và tâm tình của bác , xin bác hãy vững lòng bước tiếp , nếu biết gì thêm em xin được cùng bác đi đến chặng cuối , chúc bác thành công !!!!!! -Em post xong mới đọc được bài của bác , em sửa thêm : áp rơi trên J khoảng từ (-0.8 )đến (-1.1 ), áp rơi trên K khoảng từ (+0.9 đến +1.1 ) tùy theo tỏa nhiệt của bác chịu được đến cỡ nào , thấp nhất cũng phải .65 cho cả 2 J&K , nếu bác dám chịu chơi thì sao cho khi chạy tĩnh nó hơi âm ấm ( hơi nha ) sau khi warm up rồi phang em nào thì sờ vào nó toát rã mồ hôi cũng ko sao , miễn sướng là được , chết thay mới ( mình làm ra sợ éo gì - ko khuyến cáo đâu nha ), trên là các giá trị em dùng với nguồn +/-60 -> +/-65 Vdc , em ko đưa nguồn lên cao vì sức chịu đựng của sò CHỢ có hạn , nếu bác dám chơi xịn thì tăng áp , đồng thời vẫn tuân thủ theo quy luật cái gì biến và cái gì bất biến ( vụ này em nói mãi QH mới thủng , chú này ít suy nghĩ mà thích mì ăn liền , em mệt với nó quá vì nó củ hành em tối ngày :lol: ) Ai biết số điện thoại hoặc địa chỉ nhà cụ VQ-audio làm ơn pm em phát , em lần đến tận nơi ... xem máy bay Mic nhà cụ ấy !
Re: THQ - The Best Amplifier ------------------------------------------- :lol: ----------------------------------------------
Re: THQ - The Best Amplifier Cảm ơn bác đã tư vấn , cái vấn đề của em nó nằm ở cái bôi đó đó, hiện tại em chưa tìm cách nào để biass cho con fet nó chạy được như bác nói. Em gắn trở: 270R thì Vgs-J= 0.05V Vgsk= 0.3V ( cái này em thấy không ổn) 390 thì Vgs-J= 0.15V Vgsk= 0.5V (cái này có thể nghe tạm) 470 thì Vgs-J= 0.5V Vgsk= 0.65V ( cái này khả quan nhất nhưng nóng dữ dội nếu để tĩnh khoảng 30 phút không tải) MJE nối qua R=330 như bác tư vấn. Gim áp cho Jfet em đang để 33k + 10k dập mát , áp trên vị trí nối 2 con trở này = 16.2V Nguồn dòng em đang gim bằng Zenner 6V2 các giá trị trở thì cũng giống như bác đã tư vấn. Khi chưa gắn fet em kiểm tra áp rơi trên trở bias 270R nó rơi khoảng 1.3V không có gì khác biệt so với các bản trước em làm. sau khi gắn Fet thì áp này lẽ ra phải tăng theo nhưng em thấy nó tăng rất ít khi gắn hết Fet vì Vgs của Fet đang rất nhỏ sợ chưa đủ mở. đây là chỗ em đang lăn tăn bắn khoăn nhất và có thể nó cũng là nguyên nhân gây ra tiếng bass dở và dễ bị hoạt đọng lệch nhau .
Re: THQ - The Best Amplifier Trước tiên em xin lỗi các bác là em ko thể đàm đạo được nhiều trên này vì lý do công việc . Việc thứ 2 em cũng rất xin lỗi các bác nào đã quote bài của em làm ơn đừng làm vậy vì em có thể xóa bài bất cứ lúc nào vì những lý do tế nhị , đây là việc làm hết sức lịch sự nên xin các bác hãy hỗ trợ em ( ngay lập tức thì tốt quá - em cảm ơn nhiều ) , nếu quan tâm đến em viết xin các bác lưu sổ tay là được . Có bác pm cho em hỏi giá trị linh kiện xịn , xin thưa : các giá trị đó không thống nhất được vì áp mỗi người dùng khác nhau , cân chỉnh sao cho đúng với những gì suy nghĩ , em nghĩ DIY thì cũng biết cơ sở điện tử cho nên cũng cần suy nghĩ, ko thể cầm tay chỉ chân mãi được . To all : Những bác nào đang tham gia cả 2 phiên bản xin làm ơn ít chém nhau thôi , cái này phiền lắm , coi như trao đổi và học hỏi lẫn nhau , nếu các bác chịu khó ọp lai với nhau , trân trọng nhau , cùng vì một mục đích tốt đẹp ko ai lại nghĩ giữ riêng làm gì, hiện nay em đang có PCB của cả 2 phiên bản , em làm câu xanh RỜN này nha : các cụ ai dám khẳng định nó là original , vậy nếu biết nó như thế thì các cụ cứ làm cả 2 phiên bản rồi cho nó phang chung một em là biết liền . Một lần nữa em xin cụ nào đã và đang quote bài của em làm ơn EDIT giúp em phát !!!!!!
Re: THQ - The Best Amplifier To bác tuning : các giá trị R bác viết em chưa hình dung ra , có 2 trans làm nhiệm vụ hạ áp trước khi đến D của Jfet , tai đó có 2 con 1k5 , cấp vào C , ngoài ra còn có 51K và 33K làm định thiên tại B . Áp rơi trên D của Jfet là khoảng 12v6 hoặc lớn nhỏ hơn em ko nhớ rõ lắm , nó nằm trong khoảng đó , S qua 2 con 75 ohm , sau đó qua con 12K/0.6 W rồi xuống ổn nguồn dòng hằng , khi ra khỏi tầng thúc để vào K hoặc J em nhớ chỗ đó dùng R=150/0.6W , R bias =270 ohm , em nhắc lại em dùng điện áp khoảng 60Vdc cho công suất , 65Vdc cho VAS , cụ thể phải để em xem lại bản vẽ vì em hay lưu những gì đã làm vào một máy khác !
Re: THQ - The Best Amplifier --------------------------------------- :lol: -----------------------------------------
Re: THQ - The Best Amplifier To trannguyennguyen : Em chẳng ngại gì , chẳng sợ gì , vì anh em pm + alo nên em đành phải xin các bác Edit , viết quyền em, xóa quyền em , Edit quyền bác nên em mới mở ... bàn phím dùng chữ XIN , điều này mong bác hiểu giúp , em chỉ quote bài của những ai có tính chất thân mật tình cảm với em ( nó giống như anh em ) còn lại em dùng TRẢ LỜI BÀI để tế nhị và lịch sự , cái này ai tham gia cộng đồng mạng đều ít nhiều ngầm hiểu . Bác làm em ớn bác dễ sợ luôn :lol: . To QH : Anh biết em ( 2 từ này đúng nghĩa của nó đấy ) chật vật nhiều , trăn trở lắm , mặt mũi hốc hác mà lại với những gì ko thuộc sở trường của em nên anh thấy cần hỗ trợ em để em dành nhiều thời gian chăm sóc em bé , cái đó mới đáng quan tâm, thế hệ tiếp mừ :lol: -Việc bias thế nào tùy thuộc rất nhiều vào linh kiện , điện áp cấp , mọi chỉ số đưa ra chỉ làm cơ sở để mọi người bước tiếp , đã có những giá trị trên là khẳng định nó là đúng 100 % với những giá trị đã fix , việc làm thế nào tùy thuộc vào riêng từng cá nhân .
Re: THQ - The Best Amplifier cái này khác luôn nhé, em dùng cuộn riêng cho VAS, âm thanh tách bạch hơn nhiều, nhất là giải cao giảm chói.

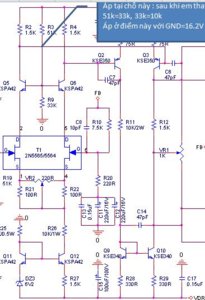

Re: THQ - The Best Amplifier Nó là chỗ này bác, còn phần nguồn dòng thì em đang chạy theo đúng schema này dưới áp 70V VDC có cần phỉ tính toán lại trở cho áp này không nhỉ? PS: Cảm ơn bác đã chia sẻ nhưng ở đây chỉ trao đổi về KT bác edit hộ em nhưng nội dung động chạm tới nhưng vấn đề cũ khác tránh nhưng nội dung không hay vào Topic Thank bác ( chúng ta đều là người lớn cả)
Re: THQ - The Best Amplifier Áp VAS chạy báo nhiêu là ổn. Biến áp em làm theo sơ đồ lần 1 có cuộn 68VAC riêng. Giờ muốn dùng thấp áp hơn thì lắp mạch rờ gu hả cụ
Re: THQ - The Best Amplifier anh chạy bằng,hoặc lớn hơn từ 10-15V, như em đã sử dụng 75V cho vas, 60 cho CS, chú ý sử dụng 75V cho vas thì con trở 10K/ 3W đổi thành 15K /3W
Re: THQ - The Best Amplifier như vậy là ok rồi, nên trong THQ mới có con diot 15V, bắt con jfet chạy 15V và điện áp đưa vào chân B của phần Cascode ~15V
Re: THQ - The Best Amplifier Heee, sau đợt này ối bác lại đi làm thêm hai con biến áp mi nhon nữa rồi, các bác cứ thử đi ạ, không uổng đâu (giá trị kinh tế nó nhỏ so với tổng thể dự án)
Re: THQ - The Best Amplifier Thế cái THQ này chuẩn bị lai update boad nguồn hả các Bác ? Em cần hỏi rõ để chuẩn bị còn ngồi quấn nguồn

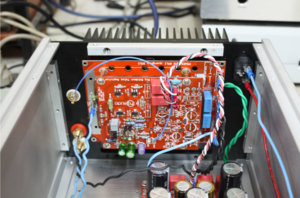

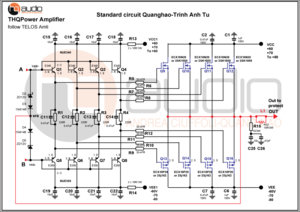

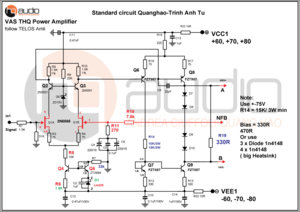

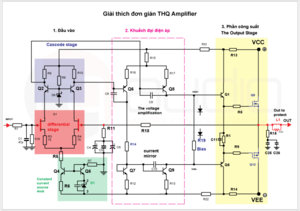

Re: THQ - The Best Amplifier Chào các bác sau khi hoàn thiện THQ, đo kiểm , cân chỉnh, đóng hộp. Em xin được đưa sơ đồ mạch chuẩn THQ lên. Các bác có bo, cứ thế làm, không cần đo xung vuông, hay sóng sin. Về phần nguồn em sẽ đưa sơ đồ lên sau. Cảm ơn các bác đã giúp em hoàn thành THQ.
Re: THQ - The Best Amplifier Cụ Hào update tất cả những cái gì nó gọi là END vào trang 1 hoặc 1 trang nào đó cho anh e tiện theo dõi, post thế này anh e nhiều khi tìm lại vật vã lắm
Re: THQ - The Best Amplifier em đã post ngay trang 1, các bác cứ ngó là thấy. Khỏi lo tìm, khỏi lo đo.
Re: THQ - The Best Amplifier-Standard circuit trang 1 Nếu em ko nhầm thì bo CS nếu lỡ hàn hết rồi thì sẽ phải ngồi nhổ Răng từng con 150R ra thay = 33R hoặc 47R :mrgreen:
Re: THQ - The Best Amplifier-Standard circuit trang 1 không cần nhổ hàn // 1 con 47R vào là ok, mà // chỗ này rất thú vị anh ới!
Re: THQ - The Best Amplifier-Standard circuit trang 1 Vậy thôi em đợi 1 tháng nữa làm theo 1 thể chứ chưa xong đã update ầm ầm thì khi nào mới End đây !
Re: THQ - The Best Amplifier-Standard circuit trang 1 Vụ này chết chắc luôn đó, linh kiện ship từng con vào mà chơi kiểu này trớt quớt cụ ơi :mrgreen: Mà chỗ nào đâu mà gắn song song, ko lẽ cho trở cõng nhau ah (cõng nhau thì giá trị tương đương 36R), hôm qua ko có việc làm lôi bo công suất ra táng hết mấy em điện trở lên mới đau chứ lị.
