Re: THQ - The Best Amplifier-Standard circuit trang 1 Tình trạng chung của các dự ớn có nhiều phiên bản nâng cấp rồi cụ ạ. Trở tụ em cho cõng nhau với nối đuôi suốt :lol:
Re: THQ - The Best Amplifier-Standard circuit trang 1 Vụ này chết chắc luôn đó, linh kiện ship từng con vào mà chơi kiểu này trớt quớt cụ ơi :mrgreen: Mà chỗ nào đâu mà gắn song song, ko lẽ cho trở cõng nhau ah (cõng nhau thì giá trị tương đương 36R), hôm qua ko có việc làm lôi bo công suất ra táng hết mấy em điện trở lên mới đau chứ lị.[/quote] giá trị trở cực G có giới hạn, bác vẫn có thể giữa như cũ, hoặc// như em đang cõng nhau trong Amli chịu khó đi bác.
Re: THQ - The Best Amplifier-Standard circuit trang 1 Ngoài cỗ cõng nhau này thì trên PCB hiện tại có những thay đổi gì mong bác QH nói rõ hơn giúp anh em. Thanks.
Re: THQ - The Best Amplifier-Standard circuit trang 1 tức là hàn // thêm 1 con 47R với con 150R hiện tại bác à!

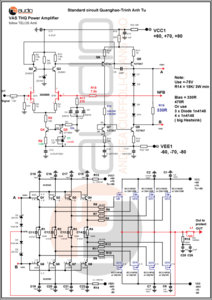

Re: THQ - The Best Amplifier-Standard circuit trang 1 Phần này em xin giới thiệu sơ qua về cấu trúc và nhiệm vụ của từng tầng trong THQ Kiến thức điện tử của em có hạn, có điểm nào sai sót xin được các bác chỉ cho Xin đa tạ và mong được góp ý 1.VAS THQ âm li Đây là phần đầu tiên vào công suất âm li Ta sẽ thấy Q1A, Q1B- Jfet 2n5565 hoặc tương đương, R3, R4 = 75R, đó là phần đầu vào dạng differential error amplifier, tiếp theo được nối quả tải cascade thông qua Q2, Q3 . Trong đó Q2, Q3, R4 và zenner D6 = 15V , R8 = 22K là phần cascode, Tại cực D của Q1A, Q1b sẽ có điện áp 15V, tốt cho J-fet hoạt động với âm thanh đầu ra hay nhất Q4, Q5.D1, R6, R7, R5 and C2 tạo nên phần CCS ( constant current source), cung cấp 4mA cho phần J-fet đầu vào, mỗi Jfet tiêu thụ 2mA. Trân đây là phần đầu vào cho THQ âmli, bao gồm J-fet differential error amplifier + tải cascade+ CCS ( constant current source), 2. Phần khuyếch đại điện áp (The Voltage Amplification Stage ) Tiếp theo là phần khuyếch đại điện áp, trực tiếp lái và đưa phần tín hiệu qua phần công suất, Thực hiện âm thanh đầu ra Q6, Q7, Q8, Q9, R12, R13, R14, R15, R16, R17 9 Tạo thành khuyếch đại điện áp - đó là tầng thứ 2 của âm li, Q7 và Q9 đóng vai trò CCS (current mirror ) tải cho tầng thứ 2 , được chia sẻ dòng qua điện trở R15= 220R với dòng tổng tương đương 6mA. C9 = 22pF đóng vai trò tụ chống tự kích và giảm gai , xé âm thanh đầu ra. Đây là mấu chốt của THQ. R14=10K/3W hoặc 15K/3W tùy thuộc vào điện áp sử dụng 3. Phần bias (The Bias Stage ) Bias sử dụng giá trị điện trở thông qua R19, có thể sử dụng 330, 470R tùy thuộc vào phần tản nhiệt của công suất lớn hay nhỏ. Có thể thay thế trở bias bằng các diot được mắc nối tiếp như sơ đồ mạch 4. Phần công suất (The Output Stage or Current Amplification Stage ) Bao gồm phần driver, các cặp transitor thuận nghịch lái riêng biệt từng cặp sò. Mje350-MJE340 với 2Sk1058-2SJ16 hoặc cao cấp hơn, sử dụng cặp 10N20-10P20 cho đầu ra của công suất – đó là lý tưởng 5. Phần nguồn THQ Amplifier Nên sửa dụng 2 biến áp riêng biệt với thông số: Vào: 220 VAC Ra : 0 – 45VAC / 5A tối thiểu X 2 cuộn Hoặc Vào: 220 VAC Ra : 0 – 55VAC / 5A tối thiểu X 2 cuộn Tụ điện sử dụng tối thiểu 20.000uF cho một kênh công suất, lý tưởng 40.000uF. Các tụ điện nên dùng các tụ nhỏ mắc song song. 6. Layout Đã được em và bác Tú bác long PCB lay out tới 9 lần mới thành công . Hiện tại Layout 2012 là layout tốt nhất và là Layout chuẩn cho THQ. Đã được kiểm tra chạy thử và đo đạc, thông số đạt, xung vuông đẹp, sóng sin tuyệt, băng thông rộng. Cảm ơn ác bác! Quanghao
Re: THQ - The Best Amplifier-Standard circuit trang 1 lạy hồn, sao động vào chỗ ngứa của em thế bác, Mà lâu rồi chả vẽ vời gì, tay chân cứng quá Trước đây nhìn G không mặc quần áo thì chán , bây giờ mà nhìn thấy thì chít với..... http://galleryartvn.com/category.php?id_category=5
Re: THQ - The Best Amplifier-Standard circuit trang 1 Hôm nay mới biết thêm 1 tài nữa của cụ Hào :mrgreen:
Re: THQ - The Best Amplifier-Standard circuit trang 1 Em nhìn bức tranh mà toàn thấy màu xanh,càng nhìn càng thấy lạnh tanh... Hết Hôm nay em vủa cắm điện 1 kênh Pow phải nói là rất hay so với công lao và xăng xe mỗi lần em sang cụ Hào...... Chắc ngày mai em lại show hết lên cho các cụ chiêm ngưỡng hixxxxxx
Re: THQ - The Best Amplifier-Standard circuit trang 1 thì ra bác Hào cũng là người Thái Bình a? :mrgreen:
Re: THQ - The Best Amplifier-Standard circuit trang 1 Nhìn ảnh bác Hào em không nhận ra nữa: Xưa và Nay.
Re: THQ - The Best Amplifier-Standard circuit trang 1 Bác hào sao lại bỏ nghề chính rồi đi vào con đường đau khổ này chứ
Re: THQ - The Best Amplifier-Standard circuit trang 1 Trước nhìn cụ Hào cũng trai tráng khỏe mạnh ko hiểu sao h bị cái Ô đi ô nó vật hay sao mà xuống sắc gớm thía :mrgreen:
Re: THQ - The Best Amplifier-Standard circuit trang 1 @quanghao, Em vật vã mãi cuối cũng cũng tìm ra cách để tình trở cực G của Lateral mosfet : Đây là công thức tính trở cực G bác tham khảo: từ công thức dưới đây bác có thể suy ra được Rg = 1/(2*pi*Ciss * 1MHz) Lưu ý giá trị phải quy đổ về đồng nhất đơn vị: Ciss phải đổi ra Fara 1Mhz=1,000HZ Bác tra trong datasheet: Với 10N20 và 10P20 được 2 giá trị Ciss tương ứng 500pi, 700pi ở tần số 1MHZ Với K1058 và J162 được 2 giá trị Ciss tương ứng 600pF , 900pF ở tần số 1MHZ Như vậy bác tự tính hộ em cho cặp K1058 và J162 sẽ được 2 giá trị trở cực G ương ứng . cho con 2sk1058 - Rg= 270R ; 2sj162-Rg=180R. Đấy mới là giá trị chính xác dựa theo datasheet của Fet. Theo như khuyến cáo đối với dòng Lateral mosfet trở cực G chỉ nên để từ 150-470R @datjbl em hiểu thế đúng không ah.

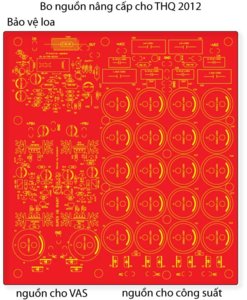

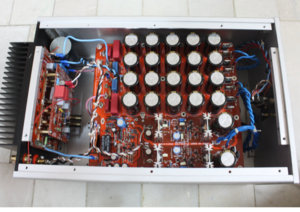

Re: THQ - The Best Amplifier-Standard circuit trang 1 Chào các bác! Sau thành công THQ với các thông số đo và thử nghe trên một số hệ thống loa khác nhau. THQ trình diến tốt Vì thế, quang Hào xin chia sẻ phần còn lại quan trọng ảnh hưởng trực tiếp đến chất lượng âm thanh, đưa âm li đạt đỉnh Đó chính là bộ bo nguồn THQ amli bao gồm: Kích thước bo: 22cm x 24 cm. dành cho vỏ lớn và dùng Monno gồm: 1 x PCB bảo vệ loa 1. x HQ supper shunt cho VAS 1 x Nguồn cho âmli : lắp đủ 20 tụ điện 1.000uF đến 2200uF hoặc 3300uF / 100V Các bác xem hình ảnh kèm theo NHư vậy bác nào thích thì Đăng ký dùm em, bác nào ngại thì PM riêng Cảm ơn các bác
Re: THQ - The Best Amplifier-Standard circuit trang 1 Chào Bác , Rất cảm ơn bác đã đưa công thức này để mọi người hiểu. bác có thể dùng theo tính toán. Em đã Fix sơ đồ mạch theo ý riêng và nó là tài liệu chuẩn cho THQ âm li. Thanks
Re: THQ - The Best Amplifier-Standard circuit trang 1 Bác Hào có thể tách riêng phần nguồn cho VAS, Bảo vệ Loa ra riêng được không? Như thế có thể sử dụng bo nguồn cũ cho phần công suất và dễ lắp đặt vào chassis hơn. Ai thích cả 1 miếng to thì giữ nguyên, không thích có thể bẻ ra. Nếu được em đăng ký 1 bộ. Thanks.
Re: THQ - The Best Amplifier-Standard circuit trang 1 bo nguồn riêng Hq shunt được em làm riêng để nâng cấp cho các dự án và cho THQ ở chỗ kahcs, bác cần cái đó là được Cong bo này em sẽ không tách rời. Xấu , mất đẹp và không Hi-end
Re: THQ - The Best Amplifier-Standard circuit trang 1 Em thấy cái topic kia đăng ký nửa năm nay rồi có tiến triển gì đâu
Re: THQ - The Best Amplifier Híc , anh cuongnm trong vài buổi giao lưu có nhắc đến tên 2 cụ : khivang (Monkey gold) và cụ VQ-audio cả về trình độ KT và trình độ góp gió .. thành giông nên em ngưỡng mộ mà chưa được gặp mặt , hy vọng lần of tới được diện kiến hai cụ , đồng thời em cũng đang muốn nhờ 2 cụ chỉ giáo cái vụ băng cối , chả là nhân dịp em sửa cho anh bạn cái TEAC - A6600 thì em điên khùng cũng vác về một cái nữa , đang muốn chiêm nghiệm chất âm của loại này sau nhiều năm nghe CD và SACD , em cũng âm mưu ghép nó với amp SS DIY cho nó hợp cạ , cụ cho em xin số cầm tay của cụ nha cụ khivang
Re: THQ - The Best Amplifier-Standard circuit trang 1 từ một nghề không liên quan gì đến điện trở, tụ điên, ic... mà bác đạt được thành quả tốt như thế này trong thời gian ngắn, em rất phục bác P/s To Quanghao: bác hào có thể cho em xin kích thước của cái vỏ amply 2 kênh chung của bác được không. em đang định đóng vỏ theo kích thước cái vỏ đó. cho em xin luôn các thông số về các lỗ và vị trí lỗ trên vỏ đó nha
Re: THQ - The Best Amplifier-Standard circuit trang 1 cái này em dùm cụ haithuat, bác hỏi bác ấy dùm em! Thanks
