Re: THQ Amplifier-New up dat 6/2012 bác hào cho em hỏi,con Jfet phía trên để làm ccs phải không bác?nếu phái thì set dòng nó như thế nào?còn ccs cho visai thì sét dòng thế nào?con opam đó có thể dùng mấy con của audio có được không?vd c4558 chẵng hạn?mong bác giải thích :?

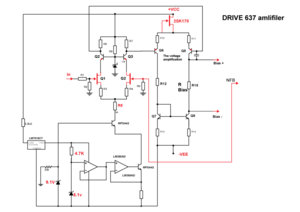

Re: THQ Amplifier-New up dat 6/2012 Em quanghao xem lại chổ áp 70V cấp cho 7815 qua con trở 3k3 liệu có hợp lý và an toàn không nhé.
Re: THQ Amplifier-New up dat 6/2012 Đây chắc là sơ đồ nguyên lý tét trên phần mềm, thực tế có khác chút mà anh.
Re: THQ Amplifier-New up dat 6/2012 vâng đúng vậy con K170 trên là set dòng cho tầng kuyếch điện áp! set dòng của nó phụ thuộc vào con trở nối với K170. phần CCS via sai set dòng dựa vào con diot 5.1V, chia cho con trở dưới con M42 , ví dụ con trở đó 1 K thì dòng ~ 5mA Con opam có thể sử dụng các opam kép khác!

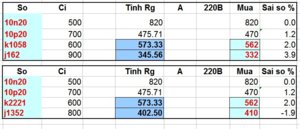

Re: THQ Amplifier-New up dat 6/2012 Đây là giá trị trở cực G khi dùng sò K1058/J162 hoặc K2221/J352 và giá trị điện trở gần đúng có thể mua được.
Re: THQ Amplifier-New up dat 6/2012 Em lắp sò K1058/J162 mà dùng trở cực G như bác chỉ thì băng thông của amp lên được mấy chục MHz ạ
Re: THQ Amplifier-New up dat 6/2012 Nó tính tại 3MHz bác ạ, em cũng căn cứ để tính là 3MHz. Khi em dùng công thức thì trở cực G nếu dùng sò 10N20/P20 thì ra giá trị như nó luôn, nên hoàn toàn tin tưởng được.
Re: THQ Amplifier-New up dat 6/2012 Em mới phang thử cái công thức thì thấy tương ứng trở K1058/J162 của em là 150/100 ôm thì băng thông khoảng 1,8MHz. Không hiểu thằng hãng nó tính thế nào mà lên tận được 3Mhz với trở 567/345 ôm được nhỉ
Re: THQ Amplifier-New up dat 6/2012 Nó phụ thuộc nội trở tầng driver nữa bác ạ, điều này giải thích tại sao nó dùng 1 cặp driver cho 1 cặp sò. Bác xem nó dùng 820 và 470 mà băng thông vẫn 3MHz.
Re: THQ Amplifier-New up dat 6/2012 Nhờ bác tính giúp cho với mạch THQ 2012 mà cần băng thông khoảng 1,5Mhz thì trở cần bao nhiêu ôm
Re: THQ Amplifier-New up dat 6/2012 CDP băng thông có 20kHz mờ đẩy amp lên cỡ MHz làm gì nhỉ :mrgreen:
Re: THQ Amplifier-New up dat 6/2012 Băng thông vậy thì suy hao bao nhiêu dB bác, nói chung trong trường hợp này trở G thấp băng thông sẽ hẹp đi. Vì khi tần số cao Fet nó không lái bằng áp nữa mà bằng dòng. Thông tin em đưa ra chỉ tham khảo, gắn hay không là ở các bác.
Re: THQ Amplifier-New up dat 6/2012 Các bác tham khảo bài báo này http://sohoa.vnexpress.net/sh/am-thanh/ ... a-Goldmund Như anh Quang nói là đúng, trong trường hợp băng thông các tầng trước vượt 3MHz và đường hồi tiếp âm có đáp tuyến lý tưởng. Bỏ qua yếu tố ảnh hưởng rất lớn là layout thì mới tính được.
Re: THQ Amplifier-New up dat 6/2012 Dạo này thằng Best Buy nó quảng cáo nhiều quá, em định đập nó chết :lol:
Re: THQ Amplifier-New up dat 6/2012 Của bác băng thông 1.5MHz suy hao chỉ 1dB. Nó 3MHz nhưng suy hao 3dB, gần như nhau là đúng rồi.
Re: THQ Amplifier-New up dat 6/2012 Bài số hoá hình như dịch từ báo tây nên có vài chỗ tối nghĩa hay có thể trình em kém nhờ bác giải thích giúp , vd như quan hệ giữa tốc suất vs đáp ứng pha thì rễ hiểu rồi nhưng vs dải tần thì chưa rõ ạ - băng thông kô đủ thì nó xén cụt chứ còn đâu để truyền trễ ?! Tks , "Telos là ampli với khả năng đem tới 70amp chỉ trong 100ns. Tại sao lại cần tốc độ cực lớn đó? Bởi nếu muốn tái tạo đáp ứng pha (phase response) ở mức tốt trở lên, người ta cần ít nhất 10 lần mức dải tần mà họ cần nghe: 20Hz-20kHz đòi hỏi lên tới 200kHz. Nhưng nếu muốn thời gian truyền đến-arrival time chính xác, bạn cần từ 0,2 tới 2MHz, để tránh hiện tượng truyền trễ (propagation delay) trong phạm vi 20Hz tới 20kHz. Vì thế, tốc độ là yếu tố cần thiết cho việc tăng cường dải tần và tăng cường độ chính xác của thời gian. Với Telos, dải tần kéo dài từ DC tới 3MHz bên trong chính chiếc ampli. Nhờ vậy, thời gian đáp ứng rất tốt, group delay-nhóm trễ chỉ trong phạm vi vài nano giây (bộ não có khả năng nhận diện độ sai lệch tới 100 pico giây)"

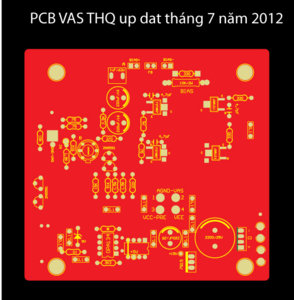

Re: THQ Amplifier-New up dat 6/2012 Chào các bác! THQ đã trải qua chặng dài nhiều chông gai và khó khăn mọi mặt, Song thật đáng mừng là đến thời điểm hiện tại, các anh em làm THQ hầu như đã thành công, với chất lượng âm thanh tương xứng! để đưa THQ tốt hơn nữa, tương xứng với công sức của anh em đầu tư, và thảo mãn sự mà mò nghiên cứu của em và cụ Tú, em tiến hành loạt PCB nâng cấp VAS cho THQ với những khác biệt lớn sau: 1. giảm nhiễu nhỏ nhất cho tầng ccs cho mạch vi sai đầu vào 2. ổn định hơn 3. linh kiện dễ kiếm, và rẻ. 4. Đưa các bác tiếp cận đến dòng TL Amli 5. Thay vào phần CS cũ của THQ đơn giản, và dễ thực hiện ( không cần thay đổi phần công suất). Mời các bác xem layout, bác nào có nhu cầu nâng cấp THQ, xin ghi tên vào danh sách dùm em, Cảm ơn các bác! Quanghao
Re: THQ Amplifier-New up dat 6/2012 Ôi trời, vậy là thay thế VAS luôn chứ update gì nữa. Mấy con dán và bán dẫn trên pcb 2 mặt mà xả ra chắc chít. Nên có phiên bản ccs mới cho bo cũ bác ah, xả ra đuối lắm mà chủ yếu là thời gian nữa. Thanks.
Re: THQ Amplifier-New up dat 6/2012 Bác Hào ơi, PCB VAS new nhìn ít LK mà đất còn rộng bác có thể tăng khoản cách giữa các Pin, đường kính pin của mấy em 2n để khi hàn cho nó dễ
