Re: THQ Amplifier-New up dat 6/2012 Đã hết những ngày hồi hộp đợi bo test, gãi đầu nhăn mặt. Thế thì còn gì thú vị của DIY nữa

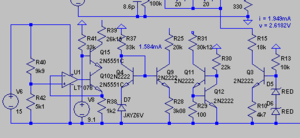

Re: THQ Amplifier-New up dat 6/2012 Đã hết những ngày hồi hộp đợi bo test, gãi đầu nhăn mặt. Thế thì còn gì thú vị của DIY nữa [/quote] cụ tú xem này, vấn đề giải trầm nằm ở chỗ này cụ nhé: mấy bạn diy thử chạy cái CCS mới mô phỏng: ông ấy nói: *I just quickly simulated Quanghao ccs using LT opamp as shown in attachment. I tweak one resistor to output comparable current (1.949mA) and there is no improvement in distortion. In general frequency range, the opamp-based ccs has slightly lower noise. At 2kH and above the opamp wins very slightly. At bass frequency, the led-based wins. I think I prefer the led-based, unless I can tweak the opamp ccs to perform well at bass frequency. * hình ảnh Mà đúng thật đấy, em thấy trầm xuống sâu hơn!
Re: THQ Amplifier-New up dat 6/2012 tôi sợ ông chủ thớt này thật quote bừa kiều gì thế, cái lão chạy mô phỏng ấy có nói gì đến bát xuống sâu hơn khi dùng opam đâu :evil: :lol:
Re: THQ Amplifier-New up dat 6/2012 Bác Pointed nói đúng rồi. Thậm chí, Ông ấy còn nói bass của led-based hay hơn opam-based CCS mà (At bass frequency, the led-based wins).
Re: THQ Amplifier-New up dat 6/2012 Trước khi về nhà, em có vào đọc qua phần thảo luận về vụ ccs này trên diyaudio của chủ thớt với mấy ông khoai, có một điều cần nói cho gọn lại là ccs này ngoài vấn đề giảm noise ra nó cũng có ảnh hưởng đến dải tần (mức độ tuỳ vào từng mạch/linh kiện ccs). Hay hay dở thì bước đầu cũng là chỗ cho ae diy mod để hiểu thêm về ảnh hưởng của nó (CCS) với toàn mạch. Mời các cụ chém tiếp :wink:
Re: THQ Amplifier-New up dat 6/2012 Em nó tên là CCS thì trước tiên nó phải đảm bảo việc làm cho dòng điện không đổi ở mức hiểu lý tưởng, mạch nào càng gần lý tưởng càng đúng với tên của nó hơn. CCS có 2 loại tạm gọi thụ động và tích cực. Như mạch CCS cũ dùng LM329 là loại thụ động sự ổn định của dòng điện phụ thuộc vào "chất" của con IC ổn áp LM329, họ có thêm con A42 nối cực B với C tạo thành 1 diot để bù sự thay đổi dòng điện vì nhiệt của con tranzitor ccs kia. nhưng sự ổn định này là tạm thời, khi có 1 yếu tố khác làm thay đổi dòng thì nó chịu thua => Không ổn định => Thông số toàn mạch không tốt => nghe không hay. Còn mạch CCS dùng chíp, không những phần nguồn cấp được ổn áp, con Vref dùng loại đỉnh cao (Chỉ ồn 1 vài na nô vôn). Cơ bản là nó có dùng FB phản ảnh sự thay đổi dòng ccs vì yếu tố nào đó, quay lại tự động điều chỉnh dòng điện về vị trí ổn định. Đối với mạch ampli Hái èn dạng này muốn có S/N khủng tới 125dB thì dùng CCS này là 1 điều tất yếu. Các bác có thể tham khảo thông số 1 số loại máy GM, các đời dùng CCS cũ thông số cũng gần tương đương nhau. Đồ khủng dùng CCS này thông số cũng vượt chội.
Re: THQ Amplifier-New up dat 6/2012 Em đã fix xong bo bảo vệ, cắt nhanh như điện xẹt Tổn thất trong quá trình lọ mọ là 8 con fast diodes nguồn, heeeeeeeeeee Mạch fix như cụ Tú đã hướng dẫn, nhưng các bác chỉ cần đấu 1 dây vào nguồn (cuộn bên nguồn dương) + 1 mass từ nguồn là đủ. Sau khi fix mạch đóng chậm và tắt nhanh đúng yêu cầu đồng thời vẫn duy trì độ gọn gàng pro như bình thường. Em có đính kèm hình cho bác nào muốn lọ mọ. Thanks các bác.
Re: THQ Amplifier-New up dat 6/2012 Ampli cụ làm đẹp thế, ngưỡng mộ. Vụ đẹp này thì em kém Được mà ko thay đổi nhiều qui hoạch là OK rồi. Cụ nào lăn tăn món này cứ liên hệ bác tngoctu. Mấy ngày nữa về em cũng làm luôn.
Re: THQ Amplifier-New up dat 6/2012 Vâng, hướng dẫn của cụ Tú đã khá rõ, em chỉ nói thêm và lưu ý các cụ vài điều: - Trên bo bảo vệ hàn chân (+) và chân (-) của diodes cầu đấu đúng bên dương vào chỗ cọc VCC+ và bên âm vào GND. 2 chân của con tụ 47uF/100v đấu cực + vào VCC+ và cực âm vào GND. Con trở 15K (hoặc 22K) sẽ nối giữa 2 đầu VCC+ và GND. - Đấu 1 dây từ cọc GND trên bo bảo vệ đến GND của bo nguồn. Đấu 1 dây từ chân thứ 2 của diodes cầu (1 trong 2 chân có ký hiệu xoay chiều, tính từ chân GND của bo bảo vệ) đến chân thứ 2 của cuộn thứ cấp bên nguồn dương. Chân còn lại của diodes cầu lấy teflon bọc lại để chống chạm chập. - Về bố trí thì em dùng cặp tụ 47uF còn râu khá dài, bẻ vuông góc và hàn từ mặt dưới lên để tụ nằm // với bo. Hàn con trở 15K/2w cắt sát chân và để bên dưới bo, phần bên trên để khoảng không cho gắn diodes cầu (2 chân giữa của diodes cầu bẻ vuông góc với thân diodes, 1 chân hàn với 1 dây nối với 1 đầu cuộn 45VDC bên nguồn dương bo nguồn, chân còn lại cắt bỏ hoặc nếu tiếc thì lấy teflon bọc lại). Trong quá trình làm, các bác nhớ rút dây nối nguồn với bo VAS và công suất, chỉ để duy trì với bo bảo vệ khi nào thấy relay đóng cắt đúng yêu cầu thì mới gắm vào lại nhé. Hình em có post trên rồi, các bác cứ cẩn thận làm sẽ ko việc gì hết. Em sáng nay do bất cẩn nên mới tèo diodes thôi chứ nếu làm đúng quy trình trên thì tỷ lệ thành công 100%. Em nhắc lại là mạch cắt cực nhanh, mấy hôm tắt nó cứ hát mãi, giờ nhấn công tắc là cắt luôn trong vòng nano giây Thanks all.
Re: THQ Amplifier-New up dat 6/2012 Nói chung CSS cũng phụ thuộc vào topo mạch và ý đồ kiến trúc sư của dự án muốn lèo lái theo hướng nào.Anh nào muốn chính xác và noise thấp thì dùng active current source mà dùng không đúng thì chưa chắc hay.Đến anh bây giờ mới ngộ cứ đơn giản thì hình như nghe dễ vào hơn hay sao ấy.Mạch CCS như Naim hay dùng resistive tail current bias circuit là nhạc tính nhất...
Re: THQ Amplifier-New up dat 6/2012 Cái CSS dùng opamp của THQ có thể là 1 cải tiến tốt, đáng thử nghiệm. Nhưng theo kết quả mô phỏng của bác khoai tây chạy thử dùm các bác thì noise giảm 1 tí (In general frequency range, the opamp-based ccs has slightly lower noise), tần số cao hơn 2 Khz hay hơn 1 tí (At 2kH and above the opamp wins very slightly) nhưng dải trầm thua mạch cũ (At bass frequency, the led-based wins. I think I prefer the led-based, unless I can tweak the opamp ccs to perform well at bass frequency) thì có lẽ là 1 bước lùi (theo mình nghe đồn thì hình như THQ yếu ở dải trầm). Mình nghĩ các bác chưa nên phổ biến mạch này cho đến khi hoàn thiện giải trầm như khuyến cáo của cụ khoai tây, để tránh lãng phí cho anh em tham gia dự án.
Re: THQ Amplifier-New up dat 6/2012 Thực tế khi dùng bo này, tuy con ổn áp 5V chưa về chỉ dùng diot 5V nhưng trầm tăng lên rất rõ... em chưa làm nhưng có vài bác nghe thử đã nói. Dãi trầm không yếu đâu khi hôm rồi chơi trên loa khủng Acapela mới thể hiện ra thôi. Loa nhẹ thì vô tư. Các cụ ấy cũng đã so với GM M330 thì trầm THQ vượt trội khi chưa thay bo Vas mới.
Re: THQ Amplifier-New up dat 6/2012 Theo em biết thì bo VAS mới có 2 option cho người lắp, một là dùng con LM giống như trước, 2 là dùng IC nên chắc ko có vấn đề gì. Còn vấn đề dãi trầm đối với THQ thì em 1 người mới ráp xong, đã test thử trên 2 cặp loa (loa của em và của bạn) thì dãi trầm lại là ưu thế tuyệt đối. Đáng tiếc là em ko có dịp giao lưu với các bác ở 2 đầu đất nước vì xa quá nhưng nói thật là đang âm mưu rút bớt tụ nguồn để giảm dãi trầm xuống. Với những gì em trãi nghiệm tới giờ thì theo em tổng dung lượng tụ nguồn chỉ cần khoảng 22,000uF (dùng khoảng 10 tụ 2700uF/100v cho 1 kênh, 1000uF/100v x 22 tụ) là đủ nếu có biến áp chuẩn. Thanks.
Re: THQ Amplifier-New up dat 6/2012 Cái này là gu nghe bác ơi , ai thích gì thì khen nấy :wink: lãng phí hay kô là để người chơi tự có quyết định , người lớn cả rồi mà ? thế những bác đi theo dự ớn từ lúc thực sự chưa hoàn thiện thậm chí tự kích , chết sò thì gọi là gì ạ ?
Re: THQ Amplifier-New up dat 6/2012 các cụ cứ bình tĩnh đi, chú khoai ấy mới "nghe" trên sim thôi thì phải, Lk trên sim với ngoài mẹt chợ khác nhau lắm, khéo kết quả lại ngược lại thì sao , có cao thủ css vừa dọa em rằng không phải loại lk nào cũng làm tốt chức năng ccs cho ứng dụng audio đâu ạ :wink:
Re: THQ Amplifier-New up dat 6/2012 Chúc mừng bác đã ráp được con ampli ưng ý. Nếu có điều kiện thì nên giao lưu tí để mở rộng tầm mắt, bác sẽ phát hiện thấy nhiều điều bổ ích lắm.
Re: THQ Amplifier-New up dat 6/2012 Vâng bác ah, ước ao của em là được gặp giao lưu để mở rộng khả năng nghe, vì ông bà mình cũng có câu ếch ngồi đáy giếng, em cứ mãi ngồi ở cái giếng của mình nên cứ nghĩ trời nó chỉ to bằng trái banh :mrgreen: Nói thật là em chẳng ngán hình thức test nào hết cùng với tinh thần được học hỏi từ các bác là chính, chơi bời là 10. Thanks.
Re: THQ Amplifier-New up dat 6/2012 Mình chỉ mong góp vài ý kiến chân thành thôi bác ạ. Nếu các bác không thích thì thôi mình té. P/S Hôm nay cũng phê phê rồi nên nói hơi nhiều. Có gì không phải mong các bác bỏ qua.
Re: THQ Amplifier-New up dat 6/2012 Vâng bác ah, ước ao của em là được gặp giao lưu để mở rộng khả năng nghe, vì ông bà mình cũng có câu ếch ngồi dáy giếng, em cứ mãi ngồi ở cái giếng của mình nên cứ nghĩ trời nó chỉ to bằng trái banh :mrgreen: Nói thật là em chẳng ngán hình thức test nào hết cùng với tinh thần được học hỏi từ các bác là chính, chơi bời là 10. Thanks.[/quote] Hehehe thôi mà chơi bời là 9 thôi ,số 10 là vui vẽ mà ,bây giờ thi nè ai không uống hết chai Chivas 1 lít trong vòng 90' thì phải trả tiền nhé. Anh thì 45 ' là có đáp số...khakha Vụ này và mấy vụ ăn chơi khác anh là number 1
Re: THQ Amplifier-New up dat 6/2012 Các bác đếm giúp em bao nhiêu chấm đen trong bức hình này ạ ? Các cụ bị tâm lý làm cho không phân biệt rõ trắng đen rồi :lol:
Re: THQ Amplifier-New up dat 6/2012 Kô có gì đâu bác ạ - tây thì cũng dăm bảy đường , tây ba lô em hù chết nhát vô số :mrgreen:
Re: THQ Amplifier-New up dat 6/2012 Haha em cũng hù chết nhát vô số nhưng có vài anh vài em không nhát được ...
Re: THQ Amplifier-New up dat 6/2012 Hehe cái vụ này thì em không chịu nghe bác đâu: chết sò với những anh em mới tham gia diy thì nhiều thâm chí cả những dự án dễ nhất.Em cũng tay mơ nhưng chẳng bao giờ để chết sò trừ phi em bắt nó phải chết để kiểm tra như dự án F5...
