Re: T-HQ Amli Bo công suất sẽ như thế này anh nhé: 1. nếu để nguyên nó gồm: là 1 PCB có: Drive + Phần công suât+ phần bảo vệ loa! 2. Nếu tách rời nó sẽ là: 2 bo riêng biệt gồm 1PCB= driver + công suất , và 1 PCB= bảo vệ loa
Re: T-HQ Amli mỗi tội để cả bo nó to quá, tại em tham hoành tá tràng nên kích thước thật của nó là: 34.5 x 21 cm!
Re: T-HQ Amli Vậy theo em thì cần thiết kế như sau, các bác thấy có hợp lý ko nhé: Đối với amp sử dụng 1 chassic duy nhất. 1. Bo nguồn và cục nguồn bố trí ngay giữa AMP 2. Hai bo Drive+phần CS+phần bảo vệ loa nằm hai bên hông (gắn tản nhiệt ở 2 bên hông của chassic) Mong các bác góp ý giúp. Thanks

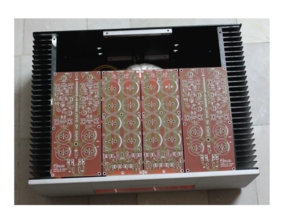

Re: T-HQ Amli 2 bo drive và công suất+ bảo vệ loa dặt vừa vào tản nhiệt của vỏ trên: với kích thước: Cao 13 cm x dài 30 cm! cục nguồn đặt ở giữa, sử dụng 2 bo nguồn cho công suất riêng biệt, sử dụng chung 1 bo nguồn HQ shunt cho cả 2 kênh Driver!@
Re: T-HQ Amli Thế này thì chít em rùi, em đã chuẩn bị 2 tấm tản nhiệt 20x20 cm rồi. Chờ bo mạch của bác rùi xem thế nào. Đang đứng giữa cánh đồng. :lol: :lol:
Re: T-HQ Amli kiếm được tụ lùn thì dựng đứng bo HQ shunt lên ép vào 2 bên có khi tạo thêm khá nhiều chỗ trống.
Re: T-HQ Amli Hướng dẫn lắp và hoàn thiện THQ AMli 1. Chuẩn bị linh kiện A. PCB B. các tụ điện C. Các điện trở D, vỏ Amli E. nguồn cho amli F, các dụng cụ và các thành phần kèm theo: Kìm, to vit, mỏ hàn, thiếc hàn mỡ tản nhiệt, khaon, lót sò, đồng hồ..... Các bác down phần danh sách linh kiện về dùm em nhé!
Re: T-HQ Amli 1. Lắp tất cả các thành phần trên phần drive 2. lắp cả con 10R và 10nf, 4.7p 3. lắp 2 com MJE350 và 340 trên bo công suất, nôi 2 cont trở 100-150 vào chân số 2 của 2 com MJE vào đầu ra 4. kiểm tra tất cả các linh kiện, trị số xem có sai gì không?? 5. đóng điện 6. đo điện áp đầu ra, 1 đầu cắm vào GND một đầu cắm vào đầu ra loa. đặt đồng hồ thang mV, thấy dưới 50mV là ok, vậy phần driver Ok
Re: T-HQ Amli hướng dẫn hoàn thiện Amli trang 52 Bo thì sắp có rồi, bác Hào lên kế hoạch chốt vụ sò đi là vừa đấy ạ
Re: T-HQ Amli hướng dẫn hoàn thiện Amli trang 52 Bác Hào hướng dẫn cho vào một trang thôi để anh em tiện theo dõi và dowload. Phải giở nhiều trang mỏi mắt quá
Re: T-HQ Amli hướng dẫn hoàn thiện Amli trang 52 Sao em tìm hoài mà không thấy hướng dẫn. Hướng dẫn dạng file hay là các bài post lên vậy bác Hào
Re: T-HQ Amli hướng dẫn hoàn thiện Amli trang 52 em giữ chỗ để mai có pcb se up dần lên cho nó liền mạch đó mà!
Re: T-HQ Amli hướng dẫn hoàn thiện Amli trang 52 Vậy mà em cứ tưởng có rồi. Định tìm load về nghiên cứu trước. Khi nào có board thì nhớ chỗ nào linh kiện gì lắp cho không nhầm
Re: T-HQ Amli hướng dẫn hoàn thiện Amli trang 52 Em nghĩ chắc có rùi nhưng cụ Hào cố tình kìm hãm sự sung sướng của anh em đấy. Cụ Hào ác quá ......ác quá...... :lol:
Re: T-HQ Amli Cụ Quang có gì đó mờ ám, không công bằng với anh em nhé.... mai em kêu anh em kiện cụ :lol:
