Re: THQ Amli, Hướng dẫn lắp trang 62 Đầu tiên em cũng nghĩ như bác và tính cẩn thận nên em hàn cả trên cả dưới. Nhưng khi làm board người ta đã tính cả rồi cụ ơi. họ đã tráng thiếc nên thường lỗ khoan cả trên cả dưới đã thông nhau về điện rồi. Khi hàn cụ chỉ cần hàn một mặt là mặt trên cũng tiếp xúc luôn rồi. Còn nếu lỗ to hơn hẳn chân linh kiện cụ hàn nhiều nhiều thiếc một tí la thiếc chảy tràn sang mặt bên kia thì càng ngấu và dẫn điện tốt
Re: THQ Amli, Hướng dẫn lắp trang 62 Ampli mơ ước có tí hình của chú Tây... em gần như kết luận sơ đồ của nó có cái khác thực tế

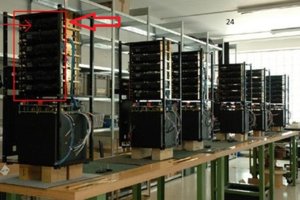

Re: THQ Amli, Hướng dẫn lắp trang 62 Em thấy nó nói chỉ có 24 con 10.000uF. Sơ đồ thì chỉ có mấy nghìn uF, chắc nó vẽ thiếu. Trước em cũng đọc đâu đó trên VNAV có bác phán tụ nó mỗi kênh có 4 con 1000uF và mỗi con fet có 1 con 470uF nữa....

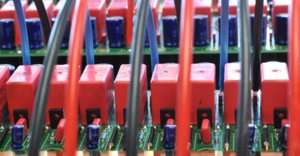

Re: THQ Amli, Hướng dẫn lắp trang 62 Nó vặn tụ vào thanh mass to nhìn nghê quá. Mỗi sò công suất nối 1 dây bự đến.
Re: THQ Amli, Hướng dẫn lắp trang 62 Chào các bác Mình lầm , xin lỗi , mỗi kênh có 24 X 10000uF thôi , mỗi fet có một em 470uF/100V và 0.1 -1UF Wimam mkp10 , và có cả sotf start nữa . Thân
Re: THQ Amli, Hướng dẫn lắp trang 62 hôm nay bác sẽ nhận được PCB, mấy ngày đi vắng không có nhà! em không gửi cho bác được , mong bác thông cảm cho em! Cảm ơn bác nhiều!
Re: THQ Amli, Hướng dẫn lắp trang 62 các bác lắp nhanh đi! tình hình rất cănng thẳng! Em xin thông báo đựoc trả lại tiền các bác mua sò cho âmli! Hiện tại hãng thông tin lại là phải tháng 2- tháng 3 năm sau sò mới có! Như vậy em vô cùng xin lỗi các bác là vụ sò em đành trả lại tiền các bác! Xin các bác thông cảm và bỏ qua cho em! Các bác cứ dùng cặp KJ như các đời trước của nó nhé! Sơ đồ mạch không có gì thay đổi! Xin cảm ơn và xin được lượng thứ cho em!
Re: THQ Amli, Hướng dẫn lắp trang 62 Đầu tuần có tin xấu rồi. Chắc cho em nó hót trước rồi nâng cấp sau vậy

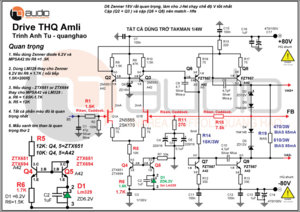

Re: THQ Amli, Hướng dẫn lắp trang 62 Phần drive vẫn giữ nguyên như vậy!~ Dòng set cho phần ccs ở dưới vẫn là 4mA cho 2n5565, điện trở R5 sử dụng 10 k hoạc 12k Sử dụng Q4, Q5 = A42 hoặc Ztx 694 Điện trở set dòng cho CCs R6 sẽ dùng 1.7K nếu dùng Lm329. 1.5 K nếu dùng zenner 6.2V. Tụ C2 dùng 0.1-1uF ok Phần Cadcode Q2, Q3 dùng A42 2N551 Với Zenner 18v và Điện trở R8 = 47K đến 51K đảm bảo điện áp tại đó 18V! Điện trở R14 rất quan trọng- Đây cũng là bí quyết của vấn đề để âmli chạy hay nhất, nếu: Điện áp sử dụng cho Driver và công suất = +-60V thì R14 nên sử dụng = 10K/1W min Điện áp sử dụng cho Driver và công suất = +-75VV thì R14 nên sử dụng = 15K/1W min
Re: THQ Amli, Hướng dẫn lắp trang 62 Đang online thế này chắc ở Thủ đô rồi. Kế hoạch tiễn về Hà Nội vẫn còn nguyên giá trị đấy nhé.

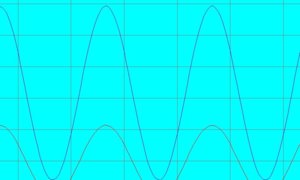

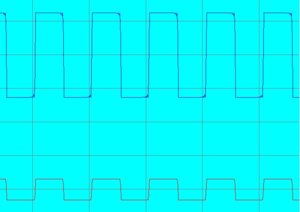

Re: THQ Amli, Hướng dẫn lắp trang 62 Mặc dù biết đo kiểu của em chưa chắc đúng nhưng cũng thấy cái hình Pót cho vui.
Re: THQ Amli, Hướng dẫn lắp trang 62 Bác Hào có phương án dự phòng nếu không mua được 10N20 10P20 chưa nhỉ, nếu có thì như thế nào để cho anh em biết với
Re: THQ Amli, Hướng dẫn lắp trang 62 Hiện tại hãng thông tin lại là phải tháng 2- tháng 3 năm sau sò mới có! Như vậy em vô cùng xin lỗi các bác là vụ sò em đành trả lại tiền các bác! Xin các bác thông cảm và bỏ qua cho em! Các bác cứ dùng cặp KJ như các đời trước của nó nhé! Sơ đồ mạch không có gì thay đổi! Xin cảm ơn và xin được lượng thứ cho em!

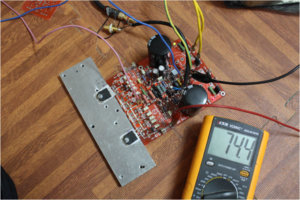

Re: THQ Amli, Hướng dẫn lắp trang 62 Trong lúc chờ đợi linh kiện PRE 818 và linh kiện cho amli! Tranh thu làm thử amli Al in on! Kết quả thật tuyệt, với cặp K và j không tệ chút nào! Bias 470, dòng 95mA, đẹp cho K1058 và j162! Mời xem thành quả!
Re: THQ Amli, Hướng dẫn lắp trang 62 Cái này 2 bo mà chưa có bảo vệ trên đó thì chưa all-in-one cụ ơi. Mần giống hệt M3 đi, 1 bo tất tật lun cả OPA nữa. 2 cặp sò thôi, nguồn 60V là ok. :wink:
Re: THQ Amli, Hướng dẫn lắp trang 62 Chào các bác Vừa nhận được Bo ,Bác Quang Hao cho mình hỏi vài thứ 1. Mình hiện đang có một mớ tụ 12000uF/63V và 2 BA 30VAC-0-30VAC vậy mình dùng supply cho phần công xuất là +- 42VDC , còn VAS vẫn dùng 1 BA nhỏ 60AC-0-60AC ( Bác Ly Nhan quấn dùm ) , vậy có được không ạ , mình không cần công xuất lớn . 2. Mỗi kênh Dùng chung với ( 1 ) ở trên là 8 sò plastíc Semelab 100V 16A ( sò này chỉ tối đa là 90-100V thôi ) loại double die , có cần thay đổi phần lái gì không ? 3. Nếu muốn dùng chung tất cả là +- 42 VDC ( không dùng nguồn riêng cho VAS )thì phần VAS phải chú ý đến cái gì ( thay đổi ) Thân
Re: THQ Amli, Hướng dẫn lắp trang 62 Nhìn Bo nhỏ xinh gọn nhẹ, không to như dự án ban đầu, bác chủ triển khai nhiều dự án hấp dẫn quá, sợ anh em theo không kịp và bác chủ cũng theo không kịp. :lol:
