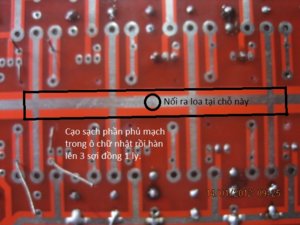

Re: THQ Amli -The Best Amplifier I love Anh cứ mắc như bình thường nhé! chú ý không thay đổi 150 thành 220 là gì cả! chất âm giảm ró rệt đấy! chỉ có điều điểm ra loa cần nối 1 dây chính giữa bo công suất rồi hàn vào đầu vào của bảo vệ! Các đường mạch ra loa phía dưới bo cần đắp thiếc dầy nhé, nếu được hàn thêm một dây đồng vào thì tốt nhất! âm li chạy đúng như thiết kế!
Re: THQ Amli -The Best Amplifier I love Khi để nguyên gắn 4 cặp sẽ có hiện tượng nổ tiếng khi vặn volume to. Trên bo các bác gắn nguyên giá trị linh kiện. Em đã cầu kỳ câu phần điện trở trên phần công suất giống như các sơ đồ các bác biết để so sánh thì âm thanh của THQ tuyệt. Các bác yên tâm nhặt linh kiện gắn vào. Để dễ hình dung các bác chỉ cần làm thế này. OK
Re: THQ Amli -The Best Amplifier I love Khi trở bias 470 dòng mỗi con sò là 85mA rất ổn. Không lớn nhưng Tản nhiệt nhỏ sẽ hơi nóng, các bác có thể dùng 330.
Re: THQ Amli -The Best Amplifier I love Biass 470 nghe hay hơn nhiều so với 330, nếu tản nhiệt đử các bác mạnh dạn tương em 510 vào nhé! Đảm bao phê tê tê! Lại vẫn lưu ý, không mde amli nhé! làm như hướng dẫn cách nối dây ra lao và tăng cường dòng tải cho loa! Như bác Tú đã kêu!
Re: THQ Amli -The Best Amplifier I love Thấy cụ Vuhoa155 nói ráp thành công 3 cặp rồi, âm thanh thế nào cụ Cụ cho tí hình càng tốt.
Re: THQ Amli -The Best Amplifier I love Hehe em sang đây chơi tí, âm thanh em đc tả lại rồi đúng chất âm của GM :lol:
Re: THQ Amli -The Best Amplifier I love Ampli này làm khó quá, em ko biết vẽ nhưng thấy khó nhất là layout trước cái krell em đánh phát chạy bon bon.
Re: THQ Amli -The Best Amplifier I love Em thấy các bác quan trọng hóa quá layout chứ bên GM đẳng cấp có ai bị tự kích đâu :mrgreen: Em chạy mạch cả trên lẫn dưới chẳng có gì lạ cả, lúc đầu thấy bác QH nói GM layout k cẩn thận dễ tự sướng lắm em cũng run :lol:
Re: THQ Amli -The Best Amplifier I love Em làm như bác hướng dẫn, cắm liều thêm một cặp, nghe luôn. Mừng quá.
Re: THQ Amli -The Best Amplifier I love Thấy bác Trieunguyen vừa alo cho em cũng được rồi. Sẽ còn bước tinh chỉnh nữa, mai em ngồi nhà chọc.

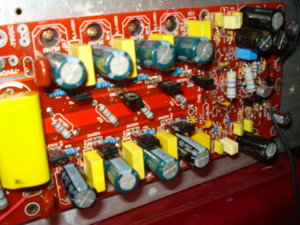

Re: THQ Amli -The Best Amplifier I love :lol: Thanks Bác Tú. Em mới hoàn thành một kênh 4 căp luôn đấy kéo 2 cái loa JBL TL171 8 ôm song song thế mới ghê chứ, không mod gì nha cứ theo nguyên bản của bác Hào, Các bác biết không em chơi toàn hàng chợ thế mới đã chứ. R , C, jfet, Fet, BJT em mua lk thập cẩm: củ có mới có đặc biệt A Quang để lại máy chú BJT FZT vì chợ không có, còn made in: chị na, chị đài loan, malay... Sau khi cho THQ hát ngồi suy nghĩ sao mình liều ghê. Biết sao không nó tự kích một cái mà gặp con Jfet trong phono K240 BL có hfe gần 600 thì FET đi liền và loa cũng theo sau. Các bác nhìn hình lk em hàn bỏ chạy mất ghép, xấu thấy ghê. hình dưới Công nhận POW này ít LK thật, mà cho chất âm quá hay. Một số kinh nghiệm chia sẽ: - Phải dùng R bias = 470R ( nghe nó mới phê, còn thấp hơn nghe giống hero liền àh) - Nếu bác nào có heatsink khủng thì chơi luôn 4 cặp một kênh, nó nóng như class A , Còn loa 100W thì chơi mỗi kênh 2 cặp nghe cũng vừa đủ nghe tê tái luôn. - Pow này ít lk, nên chịu khó mua những em lk quan trọng như bác chủ đưa ra, thì tỉ lệ thành công rất cao, không như em chơi tả bí lù phê lắm, nhưng cảm nhận sung sướng. - Và phủ dây đồng theo hướng dẫn bác Tú. Có gắn hàn nhiều chì vào nhé - Hiện tại em dùng nguồn +- 70VDC, theo mình thì dùng 60VDC cũng được, an toàn cho LK chợ - Q1, 2,3,4,5 có gắn match pair hfe - Làm từng bước một theo hướng dẫn của Bác Hào là ok, test từng cặp FET nghe thử ghi nhớ, sau đó lắp thêm FET vào nó như thế nào, .... lưu ý kiểm tra VDC thang mV trước khi nối ra loa, nếu không loa sẽ đi. - Nếu dùng LK xịn, nguồn tốt, chát sít đẹp thì ok lắm Một số chia sẽ vui, có gì sai bỏ qua hen, em cũng mới DIY nên thiếu kinh nghiệm, Các bác đừng la em nó sợ. :lol:
Re: THQ Amli -The Best Amplifier I love :lol: đó là hậu quả của việc " cắm rút", với lại mình mới tập hàn mà, Trước khi hoàn thiện áo sẽ làm lại. có thể tấm hình này bình chọn là kỹ năng DIY pow GM xấu nhất trong năm, nếu GM mà thấy nó phải xin quá. Hàn xấu như vậy mà nó không cháy nổ gì mới ghê chứ, và hát hay phết :mrgreen:
Re: THQ Amli -The Best Amplifier I love Keke em làm chậm như rùa ấy bác nói ngại chít, em luôn dùng thiếc japan hàn rất bắt và bóng đẹp khi tháo bằng xúng hút hoặc rút ít khi bị bong mạch, vả lại trở em bẻ vuông góc như hãng và k bẻ ngang để khi rút nhẹ như nhổ râu :lol: Nếu mạch 2 lớp bác xỏ trở xong nên hàn lớp trên nhanh và lật lại thì ôi mai cờ vừa đẹp vừa dẫn dòng tốt giữa 2 mặt bo :mrgreen:
Re: THQ Amli -The Best Amplifier I love :lol: Thanks Bác Tú. Em mới hoàn thành một kênh 4 căp luôn đấy kéo 2 cái loa JBL TL171 8 ôm song song thế mới ghê chứ, không mod gì nha cứ theo nguyên bản của bác Hào, Các bác biết không em chơi toàn hàng chợ thế mới đã chứ. R , C, jfet, Fet, BJT em mua lk thập cẩm: củ có mới có đặc biệt A Quang để lại máy chú BJT FZT vì chợ không có, còn made in: chị na, chị đài loan, malay... Sau khi cho THQ hát ngồi suy nghĩ sao mình liều ghê. Biết sao không nó tự kích một cái mà gặp con Jfet trong phono K240 BL có hfe gần 600 thì FET đi liền và loa cũng theo sau. Các bác nhìn hình lk em hàn bỏ chạy mất ghép, xấu thấy ghê. hình dưới Công nhận POW này ít LK thật, mà cho chất âm quá hay. Một số kinh nghiệm chia sẽ: - Phải dùng R bias = 470R ( nghe nó mới phê, còn thấp hơn nghe giống hero liền àh) - Nếu bác nào có heatsink khủng thì chơi luôn 4 cặp một kênh, nó nóng như class A , Còn loa 100W thì chơi mỗi kênh 2 cặp nghe cũng vừa đủ nghe tê tái luôn. - Pow này ít lk, nên chịu khó mua những em lk quan trọng như bác chủ đưa ra, thì tỉ lệ thành công rất cao, không như em chơi tả bí lù phê lắm, nhưng cảm nhận sung sướng. - Và phủ dây đồng theo hướng dẫn bác Tú. Có gắn hàn nhiều chì vào nhé - Hiện tại em dùng nguồn +- 70VDC, theo mình thì dùng 60VDC cũng được, an toàn cho LK chợ - Q1, 2,3,4,5 có gắn match pair hfe - Làm từng bước một theo hướng dẫn của Bác Hào là ok, test từng cặp FET nghe thử ghi nhớ, sau đó lắp thêm FET vào nó như thế nào, .... lưu ý kiểm tra VDC thang mV trước khi nối ra loa, nếu không loa sẽ đi. - Nếu dùng LK xịn, nguồn tốt, chát sít đẹp thì ok lắm Một số chia sẽ vui, có gì sai bỏ qua hen, em cũng mới DIY nên thiếu kinh nghiệm, Các bác đừng la em nó sợ. :lol:[/quote] Chỗ nào cần cắm rút các bác cứ hàn mà không cần chọc chân qua lỗ vì lỗ mạ thiếc rồi. Khi xong dùng cây tăm hàn nóng rồi xuyên qua sẽ có cái lỗ như trước.
Re: THQ Amli -The Best Amplifier I love Em thấy các bác quan trọng hóa quá layout chứ bên GM đẳng cấp có ai bị tự kích đâu :mrgreen: Em chạy mạch cả trên lẫn dưới chẳng có gì lạ cả, lúc đầu thấy bác QH nói GM layout k cẩn thận dễ tự sướng lắm em cũng run :lol:[/quote] Em chỉ nói Bác như vậy: Mạch quyết định 70 % chất âm, Layout 30 phần còn lại! em không phải là dân chuyên về layout, nhưng em luôn nằm lòng chuyện đó! Và các thiết kế layout của em tuy chưa hoàn thiện, nhưng cũng không phụ lòng mong mỏi của anh em THQ em layout 5 lần, (Trong đó 1 lần layout của thành viên trên DIY) có cả bác Tú và bác long PCB tham gia layout, hiện nay em vẫn chưa thỏa mãn! Bác layout rất đẹp! Chúc bác luôn thành công! Cảm ơn bác!
Re: THQ Amli -The Best Amplifier I love bác vu hóa rất mạnh dạn, gọi điện em vài lần, mà chạy ngay em cũng mừng, chúc bác thêm 1 cặp nữa cho hoàn thiện nhé! Lưu ý, dây đồng phái dưới càng to càng tốt nhé! Điện áp rơi trên trở 150R tương đương 0.9 v- 1V ( OK) Điện áp rơi trên trở bias 470R tương đương 1.8-2.1v (oK) driver Điện thoại luôn chờ bác gọi! Quanghao
Re: THQ Amli -The Best Amplifier I love Lưu ý quan trọng! 1. Điện áp cấp : 60 hoặc 70V ( nên dùng 70V như thiết kế) Điện áp đầu ra: nhỏ nhất 5mV, lớn nhất cho phép 50mV) 2. Điện áp rơi A. Điện áp rơi Trên trở bias R19/470 = 1.8-2.1V ( ok) B. Điện áp rơi trên diode zener D1/6.2V =6.2V C. Điện áp rơi trên trở R21, R24, R27, R30 150R ( nhỏ nhất CS 1W) = 0.9-1V ( OK) D. Điện áp rơi trên trở R9, R10 1.5K =~ 3V 3. Điện áp so với GND (mass) A. Zenenr D6/18V = 17.5-18 V ( tùy theo sự chính xác của zenner) đúng = 18V B. Tại 2 cực E của Q2, Q3 ( điểm nối vào cực D của Jfet) = 17.5-18V = điện áp tại zenner C. Tại cực C của Q 6 ( phía trên của trở R14 15K/2W) từ -10 đến +10V - Âmli đạt đỉnh ( bí quyết Trịnh anh Tú và quang hào) Đó là những điểm cơ bản kiểm tra THQ hoạt động ổn định! Có điều gì mắc các bác cứ phang lên đây, Em và bác tú sẽ giúp các bác hoàn thiện sản phẩm của mình với tất cả những kinh nghiệm đã thu được! Xin cảm ơn
Re: THQ Amli -The Best Amplifier I love Em không vẽ được nhưng hay PtoP nên thấy layout cực kỳ quan trọng. Tự kích chỉ là 1 tình huống hồi tiếp dương lớn hơn 1. Không tự kích chưa hẳn đã nghe hay dù không ù xì. Ù xì là nguồn dẫn cùng với tín hiệu trên mạch. Còn các hiện tượng khác như hồi tiếp dương nhỏ không đủ để tự kích hay hồi tiếp âm không mong muốn cũng gây ảnh hưởng nhiều đến tín hiệu. Trên một đoạn mạch có thể có nhiều dòng điện khác nhau chạy qua, đường nguồn thì có cách dùng tụ lọc trên phân nhánh để phân lập khắc phục nhưng đường mát và tín hiệu thì cũng rất khó làm để chỉ 1 dòng điện chạy qua 1 đoạn mạch. Cách hay làm là dùng mạch to để giảm ảnh hưởng hay kiểu sao các bác hay dùng. Sau nữa là còn độ gần nhau giữa 2 điểm có biên độ tín hiệu khác nhau... rất nhiều thứ làm cho âm thanh mất độ chi tiết. Hãng lớn như Microsoft khi ra phần mềm còn phải cập nhật chán
Re: THQ Amli -The Best Amplifier I love Đúng rồi layout rất quan trọng như cái GM V1 tự kích khủng khiếp dù được bác UL vẽ rất đẹp.Anh nghĩ vẽ đẹp mà chạy không ổn cũng như không.Anh vẽ không đẹp nhưng bao giờ cũng phải tuân thủ chặt chẻ các nguyên tắc layout.
Re: THQ Amli -The Best Amplifier I love Em làm như bác hướng dẫn, cắm liều thêm một cặp, nghe luôn. Mừng quá.[/quote] Thấy bác Trieunguyen vừa alo cho em cũng được rồi. Sẽ còn bước tinh chỉnh nữa, mai em ngồi nhà chọc.[/quote] :lol: Thanks Bác Tú. Em mới hoàn thành một kênh 4 căp luôn đấy kéo 2 cái loa JBL TL171 8 ôm song song thế mới ghê chứ, không mod gì nha cứ theo nguyên bản của bác Hào, Các bác biết không em chơi toàn hàng chợ thế mới đã chứ. R , C, jfet, Fet, BJT em mua lk thập cẩm: Chúc mừng bác TrieuNguyen và chúc mừng bác Hào và bác Tú. Em đang hàn những linh kiện đầu tiên vào bo THQ, nghe bác tả mà cảm thấy náo nức. Ra tết phải cố gắng hơn nữa để hoàn thành amply này.
Re: THQ Amli -The Best Amplifier I love V1 của anh và v2 không phải là tự kích đâu anh! Con amli này layout bằng với thiết kế mạch! Theo em nó là vậy! em làm 5 lần mà chưa ưng, mặc dù cũng không ít kinh nghiệm layout!
Re: THQ Amli -The Best Amplifier I love vừa thấy bác Vu hoa gọi điện thông báo amli đã cất tiếng khóc chào Chúc mừng bác!
