Re: THQ Amli -The Best Amplifier I love Em vẽ xong phần Vas và công suất rồi pót lên cho vui, 2 bo riêng luôn. Phần nguồn mà làm như nó tốn kém và phức tạp quá, em đang lựa chọn chưa biết dùng phương án nào. Nguồn giống T400 hoặc T1000... Vẽ 6 cặp vậy thôi nhưng tính ráp 4 cặp thôi. 6 cặp chắc dùng cho hàng xóm nghe quá
Re: THQ Amli -The Best Amplifier I love Hai phương án nguồn mà em đang lăn tăn. Chắc phải điều tiết lòng tham lại thôi Nếu theo chú 1000 phải thêm một đống linh kiện. Toàn con khủng và mạch phức tạp.
Re: THQ Amli -The Best Amplifier I love Em tranh thủ chiều nay vẽ được phần Pre của ampli. Dùng OPA2134 và AD797.
Re: THQ Amli -The Best Amplifier I love Bác Tú cho hỏi là pre này dùng mấy con op có khó kiểm không? Và chất âm của nó như thế nào bác. Nó là tích hợp cùng golmun phải không ah? Em đang theo dõi công trình của bác để làm một cái theo bác
Re: THQ Amli -The Best Amplifier I love Bác hỏi lạ thế, bác Tú đưa danh mục Opam lên rồi thì bác tự tìm hiểu xem. Em thì thấy bên partsconnexion có bán...
Re: THQ Amli -The Best Amplifier I love Em không hiểu mới hỏi để biết thêm thông tin. Vì bác Tú làm cái này là biết rõ nhất. Em cũng muốn hiểu sơ bộ về mọi thứ liên quan đến chiếc amply này. Hỏi hơi ngớ ngẩn tí nhưng thất sự là muốn làm theo Bác Tú và bác Hào một bộ nên muốn hỏi vậy thôi để chuẩn bị tinh thần và tiền bạc
Re: THQ Amli -The Best Amplifier I love Trước em không biết vẽ, chỉ vọc vạch tí Orcad. Từ tết đến giờ em mới vọc Altium là phần mềm mà bác Hào và bác Longpcb dùng. Nay tạm thời có thể vẽ được, như vậy em có thể trao đổi file với bác Hào để sửa và bác Hào kiểm tra. Rút ngắn rất nhiều thời gian cũng như tùy ý thể hiện suy nghĩ của mình về layout, mà layout là quan trọng số 1. Mình dân không chuyên nên hơi vất vả. Nói về ampli thì vì không có tiền mua và cũng ham thích tự làm nên lần này em sẽ làm phiên bản cuối cùng để chơi. Hiện tại em chọn phương án không chỉ giống về mạch mà cả layout cũng sẽ làm giống. Bố trí 1 kênh phần công suất thành 2 bo riêng. 1 bo có 6 cặp sò và phần lái MJE. 1 bo là phần Vas. Phần nguồn em sẽ làm 2 loại khác nhau. 1 là làm giống T400, mỗi kênh 4 cặp tụ. Cái này thì đơn giản đảm bảo giống hệt. Nguồn này dùng cho vỏ stereo. Loại thứ 2 em sẽ làm như T1000, có ổn nguồn cho Vas và ổn nguồn công suất. Riêng phần ổn nguồn cho công suất vì không có linh kiện đúng như nó em sẽ tự tạo 1 mạch có tính năng tương đương linh kiện dễ tìm. Nó dùng 20 tụ 1 kênh em rút xuống 10 tụ 1 kênh nhưng dung lượng tụ là tương đương. Bo nguồn này chỉ làm 1 lần duy nhất không test, không thành công em cũng không làm nữa mà quay sang phương án nguồn 400. Riêng phần IC OPA, em lăn tăn nó mãi. Thêm tầng thì sẽ méo và nhiễu thêm. Nhưng các bác hình dung ví dụ tầng công suất độ nhạy và ồn chỉ khuyếch đại được từ 10mV chẳng hạn thì tín hiệu dưới 10mV là mất. Nhưng thêm 1 tầng nữa gain=2 lần và có khả năng khuyếch đại mức tín hiệu cực nhỏ thì khi thêm vào hình dung độ nhạy chung sẽ là 5mV. Phần quan trọng nữa là nó có con DC SERVO. Nó dùng AD797 và OPA134, do con 134 khó mua hơn nên em dùng con 2134 (Nó là 2 con 134 trong 1 vỏ, giá rất rẻ). Nhưng để tránh nhiễu em chỉ dùng 1 nữa con 2134. Tất cả linh kiện đều mua được. Và đây không phải mạch của ampli THQ. Khi nào đặt mạch em sẽ thông báo (Khoảng tuần sau), em chỉ làm 1 bộ nên hơi đắt. Có 1 vài bác sẽ rẻ hơn. Em phải vẽ thật kỹ vì em làm mạch mạ vàng luôn.
Re: THQ Amli -The Best Amplifier I love Bác ơi em cũng thích cái "The Best Amplifier I love" của bác lắm. em là dân tin học cũng ngồi học orcad mất hơn một tuần vẽ được sơ đồ nguyên lý rồi nhưng không vẽ mạch được bác gúp em được không cho em cái file nào em in được ấy (Sơ đồ mạch ALL IN ONE) mạch một lớp chấp nhận câu dây số lượng vừa phải. em cũng muốn tự làm một cái nhưng nản lắm rồi em không có điều kiện ở hà nội để đến xin bác. và đặc biệt là kông có nhiều lúa gạo để mua nên đành phải tự giáp tận dụng linh kiện em có sẵn từ việc phá mấy cái amp của nhà hàng xóm, nguồn chắc là phải mua rồi em mù tịt khoản này luôn nhưng sẽ sắm dần. nếu được bác gửi cho em với hoangphong059@gmail.com. xin chân thành cảm ơn bác. à mà bác bán bao nhiêu một mạch công xuất đấy vậy ạ em nhờ người đến mua
Re: THQ Amli -The Best Amplifier I love Em cổ vũ cho bác...mong bác vẽ thật cẩn thận và chất lượng cho anh em đợt SS cuối cùng này chứ loay hoay mệt lắm... Em nhanh ẩu đoảng đặt bác 1 bo đầu tiên... 1:Vestonmanhhung 1 bộ Bo full (và các linh kiện quan trọng)(tụ vs trở bác cứ để em tìm)
Re: THQ Amli -The Best Amplifier I love Em đang vẽ đây, khó nhất là chọn tụ bác ạ. Em không vẽ nhiều chân tụ mà chọn loại tụ cụ thể luôn (Có thể khả thi mua được, bo hơi chật hẹp nên em sẽ tính toán cẩn thận)
Re: THQ Amli -The Best Amplifier I love Sau một thời gian không để ý tới THQ, hôm nay ở nhà em bỏ đồ ra hàn, hiện nay em đến đây rồi ah. Hiện nay em đang thiếu đồ, hy vọng hết tháng sau là hoàn thành xong THQ
Re: THQ Amli -The Best Amplifier I love Kinh nghiệm của em chia sẽ cùng bác. 1. Bác math fair hfe tấc cả BJT 2. Tản nhiệt phải khủng nha bác, tản nhiệt cho MJE luôn nha bác 3. LK chọn lọc Kết quả hát liền, phê như con tê tê
Re: THQ Amli -The Best Amplifier I love Bác cho em hỏi chút ạ? Chỉ số hfe của cặp mje 345 & 350 cũng cần phải cân nhau đúng không ạ? (nếu của mje350 đo được hfe khoảng 133 thì hfe của mje340 cũng phải là 133 đúng không ạ?) Thank bác.
Re: THQ Amli -The Best Amplifier I love Cặp thuận nghịch bác không mách được đâu, sẽ có phần hồi tiếp âm của mạch lo vụ không cân này. Theo em bác nên mách 2 con visai và 2 con vị trí con FZT957 trên bo. Con MJE nếu mách thì quá tốt, nhưng thật ra không cần vì nó chỉ làm búp phơ. Riêng sò công suất đáng ra phải mách thì lấy đâu đủ số lượng mà Phạm Văn Mách bây giờ

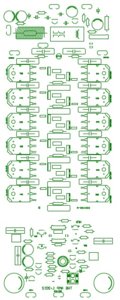

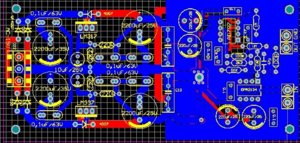

Re: THQ Amli -The Best Amplifier I love Hôm nay sửa lại layout chút, tính toán 1 hồi thấy ưng cái bụng. Được 90% là giống rồi, do em chọn sẵn cố định loại tụ em dùng. Kích thước hơi to hơn tụ của nó nên bo hơi to hơn tí. Mỗi kênh công suất 2 bo thế này.
Re: THQ Amli -The Best Amplifier I love Ảnh mờ quá bác ơi! Bác cho hình và thông tin đầy đủ để anh em xem và góp ý thì sẽ tốt hơn ạ

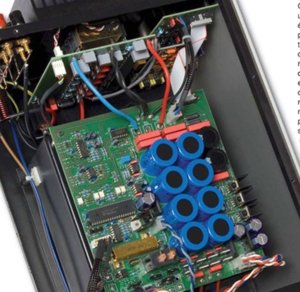

Re: THQ Amli -The Best Amplifier I love Các bác góp ý em vụ nguồn với ạ. Nguồn theo con T400 này được không, đơn giản dễ làm. Dùng nguồn này thì đảm bảo y trang từ mạch đến nguồn. Thấy nó lèo tèo nên em ứ ưng. Tham quá Em thấy nó dùng 6 cặp. Em vẽ giống rồi. Mấy đời dòng T này.. 400-600-1000... em thấy cũng 6 cặp. Nói chung là giống nhau.
Re: THQ Amli -The Best Amplifier I love Theo ý kiến của em bác làm theo mạch này là quá ok rồi. Em trông thấy chẳng lèo tèo tí nào cả.
Re: THQ Amli -The Best Amplifier I love THQ của em còn thiếu khá nhiều thứ nhưng thấy các bác làm lớn nên em sốt ruột vội nhổ 2N3958 của GM2 ra thử nhưng vừa cằm điện và thò tay kiểm tra thì thấy sò nóng quá nên rút ngay (Nóng không sờ nổi). Có 1 số chỗ sau em không có LK đúng trị số nên em tạm lắp như sau Các bác kiểm tra giúp xem có phải tại mấy chỗ đó không ạ: 1. R18=10k (7.5k) 2. R21=220 ohm 3. R20=R22=20 ohm 4.MJE340-350 = KSE 340-350 5. Q7+Q9=A42, Q6+Q8=A92....>> A42 và A92 cũng rất nóng 6. C8+C9+C10=10p (4.7p)
Re: THQ Amli -The Best Amplifier I love STOP ALL , Đổi BO CŨ LẤY BO MỚI CÁC BÁC NHÉ! lưu ý các tí K cho năm mới vui vẻ! đẳng cấp khẳng định! quanghao
Re: THQ Amli -The Best Amplifier I love Bác Hào ới, em còn gởi chỗ bác 02 bộ PCB: THQ Ampli và 818-pre, bác pm em K+ cho phần THQ PCB để em chuyển cho vui, đợt gởi tới này nếu được bác gởi hết vào cho em luôn một lần để em hàn xì cho vui nhé. Thanks bác.

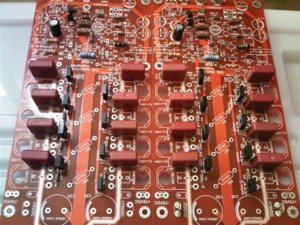

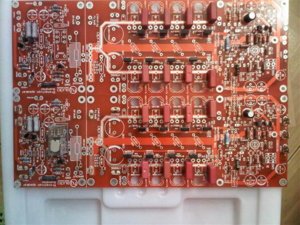

Re: THQ Amli -The Best Amplifier I love cảm ơn bác đã cho em đọng lực hoàn thiện THQ. Pm tất các các bác đã lấy bo THQ 2011, em có chương trình đổi bo cũ lấy bo mới! Trả em bo cũ cộng 1 ít K lấy bo mới, bác nào không có bo cũ phải các đủ K! thank tất cả anh em!
Re: THQ Amli -The Best Amplifier - đổi bo cũ lấy bo mới! Bo mới là xe tăng 12 bánh với OPA2134 phia trên ah bác Hào ơi.
Re: THQ Amli -The Best Amplifier - đổi bo cũ lấy bo mới! Em nghĩ chắc bác Hào có hai opition cho ae, có thể dùng bán dẫn 2n5565 hoặc opa2134.
