Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 co bo on ap cho vas các bác nhé,hom nay em vua xem lay out noi chung la rất ngon.Cụ QH lan này cẩn thận kinh wa
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Em đang kẹt cái này của THQ 2011, đang chạy chung với nguồn công suất. Tính dòm trộm để mod lại bo nguồn VAS lắp vào cho em nó hoàn thiện.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 và đây là sơ đồ mạch hoàn chỉnh VAS, có 2 ngõ vào 1. Vào qua Opam 2134 2.Vào thẳng , không qua opam mời các bác xem!
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 DANH SÁCH CÁC BÁC ĐÃ CHUYỂN KHÓI Một bộ PCB THQ 2012 bao gồm: 2 bo công suất + bảo vệ loa 2 bo nguồn 2 bo VAS Giá Đổi bo cho các bác: mỗi bác chuyển trả em bo cũ + 350 K cả vận chuyển: Các bác lấy bo mới chuyển cho em: 520K 1 bộ cả vận chuyển: Xin cảm ơn các bác! Thời gian chuyển tiền bắt đầu từ hôm nay đến hết thứ 5 tuần sau (1/3) 2012 Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 02- Bluesea : 1 bộ PCB 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB - Đổi bo cũ 3. tngoctu : 1 bộ PCB - Bo: ck 4. baoanh_hue: 1 bộ PCB (đổi bo cũ) 5. ntd1081: 01 bộ pcd (đổi bo cũ) 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK Tổng bộ PCB đổi bo cũ lấy bo mới + K = 23 bộ (em sửa 22 thành 23) cảm ơn các bác! quanghao
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 tự mang tới trả và nhận bo mới thì ít Sum là bao nhiêu ạ,em muốn trực tiếp để còn hỏi vài thứ
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Để không phải nâng cấp trong tương lai, và theo ý của nhiều bác anh em thống nhất nâng hẳn lên 6 cặp. Schematic là của Telos 400, vấn đề là bố trí trong 1 vỏ máy cũng hơi chật.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Theo em thấy thì pcb đang là 8 cặp (16 con fet) chứ nhỉ?
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 em đang muốn làm giống con tl 400 , chơi 6 cặp 1 kênh, bác thấy thế nào??
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 ý kiến của bác rất hay, em hoàn toàn nhất trí làm luôn 6 cặp một kênh. Tuy nhiên nếu bác nào không đủ sò thì vẫn có thể gắn 4 cặp một kênh cũng được mà. Nhưng bác lay out như thế nào thì đừng bo mạch gắn trên tản nhiệt cũng đừng quá 30cm và chiều kia đừng quá 10cm nhé, vì em có tản nhiệt 30 cm x11cm, mà hình như đây là kích thước tản nhiệt chuẩn, để cho vào chassis chuẩn
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Vụ này em sợ khó rồi. Theo tỷ lệ chắc phải lên thành dài 38 cm, chiều rộng giữ nguyên. Nếu cụ nào có tỏa nhiệt không đủ to thì nên bẻ phần nguồn ra, em nghĩ có khi còn đẹp hơn. :mrgreen:
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Đương nhiên là với phần nguồn của TL 400 thì nguồn phải riêng rồi, nguồn mình sẽ gắn ở chassis chứ không trên tản nhiệt được. Nhưng làm được con này thì quá hay. Đề nghị các bác cho ý kiến thêm nhé
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Theo em thì như bác Hào đã nói là với phần VAS mới này thì 4 cặp chứ 8 cặp vẫn ok thì các bác cứ chơi 4 cặp trước đi, sau này lên thêm một mạch CS ghép vào hoặc là đặt lượt mới nguyên bo CS thôi
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Heee, vụ này lên đỉnh luôn rồi. Chassis của em chắc ko kham nổi phải kiếm cái khác thôi. Vậy là 6 cặp FET của em chỉ mới kham được 1 bên, kiếm 6 cặp nữa Con này ráp xong chắc đánh Kharma luôn quá. Nếu gắn lên tản nhiệt thì chiều dài kham ko nổi, nếu bẻ nguồn ra riêng thì nguồn phải nằm trên cặp biến áp chứ diện tích ở đâu nữa. Thôi làm tới luôn đi bác ơi, em đu theo bác tới cùng đấy. Thanks.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Bo công suất T400 và T2500 giống nhau, sau này nâng cấp nguồn lên 2500 thì dễ hơn. Em mới thử thì nếu bỏ bo bảo vệ ra cả nguồn và công suất là cỡ dài 35cm (Có thể thu gọn thêm 2-3 cm nữa nếu dùng tụ Wima bé hơn). Chiều rộng vẫn là 10cm.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Bác chủ "Quất" luôn 6 cặp /kênh đi ạ chơi cho nó tới bển... :lol: , em vote 1 phiếu.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Em nhất trí với bác, làm tới đi: 6 cặp công suất, kích thước 350 x 100 ( em có đôi tản nhiệt 350 x 170 rồi) :mrgreen:
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Em theo Tới bến luôn. nhưng Bác đừng thu nhỏ bo lại lắp linh kiện khó quá, em mắt kém nhìn hoa cả mắt, cắm linh kiện nhầm lỗ lung tung cả
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Chào các bác! Hôm nay em mới rảnh rỗi 1 chút viết vài dòng nho nhỏ về quá trình làm con THQ này nhiều khó khăn này: 1. Về sơ đồ chính là copy của hãng GM Sở dĩ gọi nó là THQ là vì lý do tế nhị, ai cũng biết, song để có được sơ đồ mạch chuẩn, Em và cụ Tú đã thử nghiệm dựa trên cơ sở các sở do người bạn của cụ T vẽ lại và gửi cho em. Trải qua 6 tháng trời Năm ngoái, mỗi ngày người bạn rò cho 1 tí, cuối cùng bằng thực tế và nghiên cứu suy đoán, Bọn em đã hoàn thiện được sơ đồ mạch. 2. Layout- Với em chưa bao giờ em thấy layout khó đến thế, vì sao? A. Em layout đến bản bây giờ sẽ là cái thứ 8. từ cái đầu tiên copy trên DIY. Xong bản thứ 7 mà anh em đang dùng được layout hồi trước tết năm ngoái, cùng với GM 2. Tuy đã chạy ngon, xong đó chưa được ưng ý về mọi mặt. Đó là 1 lý do khó khăn về layout, nghĩ tưởng ngon ăn, húc đầu vào làm mới thấy mọi vấn đề không đơn giản là copy. B. Cái khó thứ 2 - Đó là vấn đề pha tín hiệu của phần Đầu vào ( different)- Jfet 2n5565, sau đó là phần Cascode- 2n5551, - phần này vô cùng nhạy với tín hiệu đầu vào. Sang phần tầng thứ 2, phần khuyếch đại điện áp và đảo pha (cặp FZT857-957)- Phần này rất phức tạp, các DIY luôn dính tại điểm này, trong đó có các bạn trên DIY audio- hiện tại cũng mắc phải, Em cũng bị như vậy. Nên layout dù đẹp cỡ nào cũng không thể nào giải quyết được triệt để vấn đề tự kích, nhiễu tần số cao. Hiện tượng nhiều bác đã gặp phải như; vặn volum mức 9h- các đoạn ca sỹ ngân bị rè và võ tiếng, cứ loẹt xoẹt, mặt khác nếu có Pre ở trước nó càng thấy rõ. Một số bác làm Gm-không do em layout cũng sẽ gặp. Tất cả các điểm này nguyên chính là layout có vấn đề về sự chồng chéo giữa các pha tín hiệu. -Sang phần thứ 3- phần buffer (cặp lái) cũng là vấn đề đau đầu- tần số của phần trước cự cao, gây ảnh hưởng không nhỏ cho cặp lái này, do đó hang mới đưa các con tụ 15nF đặt sát vào chân MJE340 và 350, lay out cung là mấu chốt của việc này. -Phần công suất lại còn khó hơn nhiều: Các bác thấy các chân ra loa của sò công suất không hề có nối tiếp 1 con trở 0.1R-0.47R như các sơ đồ mạch của các hãng khác. Điểm này là nguyên nhân chính gây ra hiện tượng điện trở ra loa-do các tấm đồng kém chất lượng và không đủ dầy của layout nên đãn đến việc không cùng một điện trở. Do đó, sẽ gây ra hiện tượng chạy lêch lạc giữa các cặp sò, gây âm thanh biến dạng có thể cháy loa như chơi. Lại là vấn đề đau đầu về layout. Nên em khẳng định dù chỗ khác có layout đẹp, nhưng không nằm lòng điểm này, chắc chắn thất bại trong đó có em đã gặp phải. Em nhớ trước đây bác Utra cũng dính. Và hiện tại V2 Gm cũng dính.9 xin lỗi anh quang nếu em nói sai- có gì mong anh bỏ qua nhé). - Cuối cùng là phần Opam đầu vào, em ghét Opam lắm các bác ạ. Nhưng bây giờ em bắt buộc phải dùng vì: 1. Em thấy các đời cao đều cần nó. 2. Theo em hiểu biết, đó chính là mấu chốt của việc phối hợp với các đầu vào,các loại Pre, các loại CD…, nó tạo nguồn điện trở động tích cực, giảm tạp âm động thái và mở rộng giải động. Do đó trên sơ đồ có 2 lựa chọn, vào Opam hoặc không 3. Vấn đề thứ 3 khó khăn: - chính là hao tiền tốn của cho việc thử nghiệm, em nghĩ làm được bao nhiêu tiền của các dự án khác em đều dồn vào đây hết, không tin các bác có thể hỏi những bác hay qua em chơi. -tốn thời gian vô cùng, gần như ngày nào em cũng ăn ngủ với nó, sang dậy 5h là chui vô máy tính, đi khỏi nhà về đến nhà là nghiên cứu layout- 2 bố con em tranh nhau máy tính. Toàn bộ thời gian bị con Amli này nó chiếm.- Không có thời gian rảnh đưa vợ con đi chơi, vợ con cũng buồn, em chỉ nói thôi em cố gắng cho anh hoàn thiện nó, nhiều lúc nhìn vợ con mà buồn. Được cái vợ em hiểu tính, nên cũng động viên. Và cuối cùng với nỗ lực bản thân và sự giúp đỡ nhiệt tình của cụ tú, bạn bè vợ con, em tạm thời hài lòng về layout năm 2012. Không dám khẳng định đây là layout đỉnh cao nhưng cũng giám chắc nó không phụ lòng em đã dày công đổ mồ hôi vì nó. Vì tại bản này em đã giải quyết được những điều đã nêu trên. Xin cảm ơn cụ Trịnh anh Tú, Xin cảm ơn tất cả an em VNAV Và cũng xin cảm ơn vợ con! Quanghao Có điều gì không phải mong anh em đánh chữ đại xá dùm em!
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 nói chung, sở dĩ layout chỉ vừa đử để lắp linh kiện là vì vấn đề kỹ thuật anh à! sai 1 tí âm thanh ra tệ lắm! cặp ok, chỉ có điều sắm cái vỏ cho nó lớn chút.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Theo em thì như bác Hào đã nói là với phần VAS mới này thì 4 cặp chứ 8 cặp vẫn ok thì các bác cứ chơi 4 cặp trước đi, sau này lên thêm một mạch CS ghép vào hoặc là đặt lượt mới nguyên bo CS thôi [/quote] Bo công suất T400 và T2500 giống nhau, sau này nâng cấp nguồn lên 2500 thì dễ hơn. Em mới thử thì nếu bỏ bo bảo vệ ra cả nguồn và công suất là cỡ dài 35cm (Có thể thu gọn thêm 2-3 cm nữa nếu dùng tụ Wima bé hơn). Chiều rộng vẫn là 10cm.[/quote] Em nhất trí với bác, làm tới đi: 6 cặp công suất, kích thước 350 x 100 ( em có đôi tản nhiệt 350 x 170 rồi) :mrgreen:[/quote] không cần 350 đâu bác, làm chuẩn thôi 300 chiều dài tản nhiệt, cao 15cm , chỉ có điều cái bảo vệ loa phải dọn đi chỗ khác!

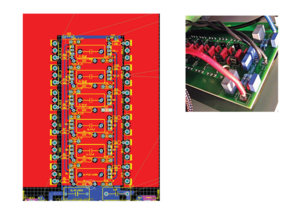

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 theo yêu cầu của nhiều anh em! phương án 6 cặp tl 600-2500 cũng được em làm như thế này, giống như cha đẻ
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Cảm phục niềm say mê của bác, chắc chắn bác sẽ thành công. Bác có hậu phương rất vững chắc đó là điều mà nhiều người chưa chắc đã có đâu. Chúc bác khỏe, sớm ra sản phẩm hay cho anh em nghe. Mình xin đăng ký là khách hàng đầu tiên cho bản thương mại của bác. Thân chào bác.
Re: THQ Amli -The Best Amplifier - LAYOUT 2012 TRANG 88 Rất cảm phục niềm say mê và cố gắng của bác, Chúc bác Hào thành công!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Em nói thế này ko biết có làm khó bác Hào và bác Tú ko, chứ đã chơi tới cỡ 6 cặp fet/ kênh rùi thì tiếc gì cái nguồn nữa. Đóng luôn cái nguồn 24 tụ / kênh giống hãng cho vãi hàng luôn. Em thế chấp nhà để theo các bác Em kiếm cái chassis tầm này về cho nó xêm xêm ...

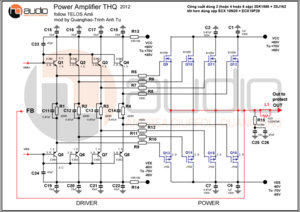

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Sơ đồ mạch cho 1- 6 cặp sò phần công suất! công suất ra phụ thuộc vào điện áp!
