Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Có Bác nào dùng linh kiện ở trang này chưa ạ. http://icvn.com.vn/
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Fake mà đẹp thế, rẻ thế em vẫn cứ dùng :lol: cơ mà em thấy hình con này trong danh sách lk của một thằng uy tín bên US rồi đấy nhá, nó dùng hàng Fake đc thì em cũng dùng dc mà :twisted:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Xem ra các bác có đồ chơi đủ cả rồi, chỉ có em chưa có cái gì mà dám đu dự án này, chắc em liều nhất rồi, heeeee
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Có chân 10mm rồi các cụ nhá, nếu em nào hẹp hơn cỡ 7.5 hay 8.5mm thì bắt nó dạng chân ra 1 tí. Còn em to đùng 22.5mm thì chịu rồi
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 cái này không nên dùng bác nhé, nó là trở TQ chân bằng sắt nam châm hút ầm ầm, giá trị nào khó quá bác dùng tạm thì được.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Hòm hòm rồi đấy nhỉ, em show nốt bo lái và bảo vệ lên coi, làm cái pcb to như bo CS: lái+ nguồn lái+bảo vệ loa cho gọn, đỡ phải khoét nhiều lỗ bắt cọc đồng P/S: bo CS bắt cọc đồng bốn góc thôi, thêm hai lỗ ở giữa để cắm kê nhựa như bọn main máy tính hay dùng là được, bỏ bốn cái lỗ gần góc kia đi.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Cụ hào nhớ khi in đặt PCB phải đặt 2 bo đối xứng nhau như vậy khi lắp vào cùng một vỏ thì nhìn pro hơn đỡ phải cai quay ngược cái quay xuôi nhìn không được ngon cho lắm... Thân.

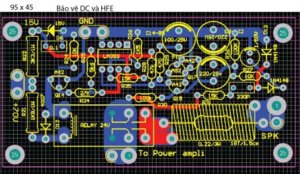

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 đây anh! bo VAS bắt vào boa CS = 4 cọc đồng 1.5cm bo bảo vệ loa bắt vào phần ra cọc loa kích thước: 4.5 x 9.5 cm
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Chán tích hợp rồi à :lol: sao lại bẻ vụn ra thế, làm một bo tổng hợp opam/vas+HqShunt+bảo vệ thôi, có đủ chỗ k0? Bo CS chỗ dây nguồn/loa vào/ra để anh coi lại chút, làm thế này chất lượng đồng phôi mạch sẽ ảnh hưởng (kể cả khi đã làm mạch to).
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Theo thiển ý của em giống như cụ, để phần VAS-bo CS-bảo vệ nguồn vào 1 mạch cùng kích thước gắp trên tản nhiệt 2 bên. đỡ phải nối dây nhiều, gọn đẹp. Bo nguồn và softstar(hình như chưa có) vào 1 mạch để trên mặt phẳng giống như bản 2011, vì các tụ nguồn dựng lên tản nhiệt kích cỡ khác nhau rất xấu và nặng, tụ xịn thì đắt quá. Nếu vỏ sẵn không có kích cỡ chuẩn cho bo, cụ thiết kế đặt luôn vỏ cho ae. Ae ủng hộ cụ nhiệt tình.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Em cập nhập tình trạng khói lửa nhé Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 6 cặp: ck 02- Bluesea : 1 bộ PCB 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 6 cặp 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB - Đổi bo cũ 3. tngoctu : 1 bộ PCB - Bo: ck 4. AGC: 1 bộ PCB (đổi bo cũ) - Loại 4 cặp 5. ntd1081: 01 bộ pcd (đổi bo cũ) 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): 6 cặp. CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK[/quote]
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Em cập nhập tình trạng khói lửa nhé : Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 6 cặp: ck 02- Bluesea : 1 bộ PCB : CK 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 6 cặp 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB - Đổi bo cũ 3. tngoctu : 1 bộ PCB - Bo: ck 4. AGC: 1 bộ PCB (đổi bo cũ) - Loại 4 cặp 5. ntd1081: 01 bộ pcd (đổi bo cũ) 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): 6 cặp. CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Mình cũng xin cập nhập tình trạng khói lửa nhé : Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 6 cặp: ck 02- Bluesea : 1 bộ PCB : CK 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 6 cặp 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB - Đổi bo cũ 3. tngoctu : 1 bộ PCB - Bo: ck 4. AGC: 1 bộ PCB (đổi bo cũ) - Loại 4 cặp 5. ntd1081: 01 bộ pcd (đổi bo cũ) 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ CK ( Bo mới ) 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): 6 cặp. CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK Thân
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 6 cặp: ck 02- Bluesea : 1 bộ PCB : CK 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 6 cặp 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB - Đổi bo cũ 3. tngoctu : 1 bộ PCB - Bo: ck 4. AGC: 1 bộ PCB (đổi bo cũ) - Loại 4 cặp 5. ntd1081: 01 bộ pcd (đổi bo cũ) 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ CK ( Bo mới ) 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh - Có bo em ra lấy +K 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): 6 cặp. CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 6 cặp: ck 02- Bluesea : 1 bộ PCB : CK 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 6 cặp 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB - Đổi bo cũ 3. tngoctu : 1 bộ PCB - Bo: ck 4. AGC: 1 bộ PCB (đổi bo cũ) - Loại 4 cặp 5. ntd1081: 01 bộ pcd (đổi bo cũ) - Có bo em ra lấy +K 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ CK ( Bo mới ) 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh - Có bo em ra lấy +K 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): 6 cặp. CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Danh sách Lấy bo THQ 2012 mới: 01- tranguyennguyen : 1 bộ PCB 6 cặp: ck 02- Bluesea : 1 bộ PCB : CK 03- star385960 : 1 bộ PCB 04- longtd : 01 bộ PCB 05- Quanghao: 2 bộ: 06- New_mem: 01 bộ PCB 07- espadon_vn: 1 bộ PCB: ck 08- cuongvts 01 bộ PCB 6 cặp 09- Danganh97 : 1 bộ PCB Tổng bộ PCB đk mới: 10 BỘ Các bác đổi bo: 1. Leht : 1 bộ PCB- loại 6 cặp sò - Đổi bo cũ 2. hongphucbo : 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh - Có bo em ra lấy +K 3. tngoctu : 1 bộ PCB - Bo: ck 4. AGC: 1 bộ PCB (đổi bo cũ) - Loại 4 cặp 5. ntd1081: 01 bộ pcd (đổi bo cũ) - Có bo em ra lấy +K 6. TrieuNguyen: 01 bộ pcd (đổi bo cũ) và OPA2134 , AD797 7. NDHien : 2 bộ CK ( Bo mới ) 8. ngvquoc : 2 bộ PCB ( Đổi 2 bộ pcb cũ) 9. Son_heinz: 1 bộ PCB (Đổi bo cũ) 6 cặp/kênh - Có bo em ra lấy +K 10. hienyp1: 1 bộ PCB (Đổi bo cũ) 11. duongnv:1 bộ PCB (Đổi bo cũ): 6 cặp. CK 12. tda729-MO: 1 bộ PCB(đổ bo cũi) + 1 bộ mới 13. VoiKien: 2 bộ PCB (Đổi bo cũ) 14. trinh_anhtu: 2 bộ: CK 15. Walkalone: 1 bộ board 6 sò, đổi board cũ.quote] 16. phongbau: 2 bộ PCB (đổi bo củ) 17. chedo c- :01 bộ PCB đổi bo 18 Vestonmanhhung: 1 bộ: CK 19. LTH: 1 bộ : CK
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Tình hình là 2 topic gm đang nóng lên từng ngày. Các bác còn gì bóng bàn góp ý để cụ Hào đặt PCB đê ........... p/s: tình hình linh kiện đợt rồi ko biết khi nào về tới, cụ Hào nhớ gởi kèm cho em luôn quả biến áp, em đang máu quá
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Các bác cho em chen chân vào dự án nầy với. Em cơ bản đã xong cái DAC End 2 của bác Hào, đang chờ hàng về để nâng cấp. Em sẽ chuyển khói chiều nay.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Hôm nay chạy test ver 01. của bác QH. Dùng BJT là BC546C và 2SC1815 thay cho Dual JFET (em chưa có). Nguồn +/-50VDC. Mặc dù đã match Hfe 2 con vi sai và gắn thêm biến trở chỉnh ở đầu 2 con 1K5 nhưng DC Offset vẫn cố định ở mức 0,5VDC. Chỉnh biến trở không có tác dụng. Không hiểu nổi! Vas dùng KSE340/KSE350 và tụ bù Miller 33pF thay cho 4.7pF. Nhưng em nghĩ việc này không liên quan. Điện trở Zobel không nóng, vol kế AC cũng không dao động => không bị dao động.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Bác dùng con K170 hoặc K30A có bán nhiều ở tiệm linh kiện gắn vào sẽ được vì em cũng gắn rồi. Bác dùng biến trở 2K thì hai con 1k5 là 500 ôm. Biến trở 1K thì con 1k5 là 1K. Jfet nó phân cực điện áp âm còn BJT thì bằng dòng nên chắc không hợp.

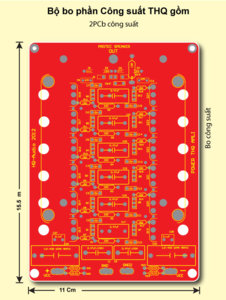

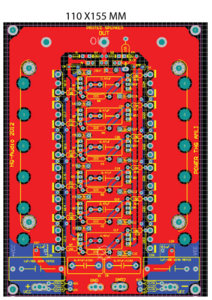

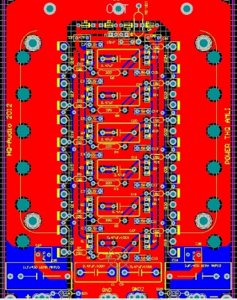

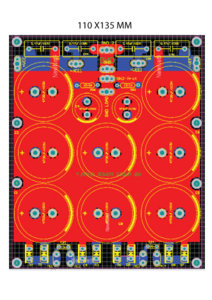

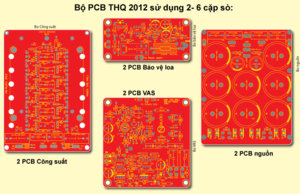

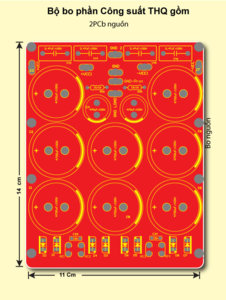

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 chào các bác! đây là bộ bo của THQ 2012- sử dụng từ 2-6 cặp sò công suất, bao gồm kíc thước và bộ PCB

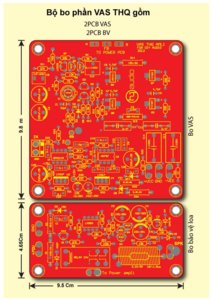

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Còn đây là kích thước và layout của bộ THQ amli năm 2012 mời các bác xem!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 chào bác Bác thay con jfet = con BJT này thì điện áp ra 0.5V là quá nhỏ rồi vì con Jfet kia đã được Mach rồi. Bây giờ bác làm như sau: 1. chèn thêm con biến trở 200R thay cho con biến trở 1.5K-bác đang dùng 2. thay con BJT = con K170 hoặc K30 haowcj K117, hoặc jfet nào cũng được nhưng nhớ là tương đương nhé. nếu không có qua em cho vài con ! 3. chỉnh DC đầu ra dưới 50 mV thanks
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Sau đó em gỡ hết biến trở ra, đổi tổng trở nhập từ 100k => 10k và điện trở hồi tiếp 7k5 => 10k. Mạch ổn định với DC offset 20mV.
