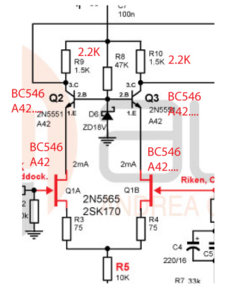

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 ok! vậy thế này nhé nếu bác vẫn dùng BJT thay cho jfet bác làm như sau: trên sơ đồ em post con R 1.5 k thay = con 2.2K Cụ thể : R9, R10 = 2.2K R8 =10K D6- zenner 15V Vậy là ok đầu ra sẽ nhỏ và âm thanh cũng khá hay, so với J-fet, bác thử xem! cảm ơn bác nhiều!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 Nhanh nhảu tháo hết linh kiện bo cũ ra nên Dạo này không có gì để nghịch buồn tay quá
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 sở dĩ có hiện tượng này là do bác thay đổi con jfet nên liên quan đến dòng của tầng khuếch đại điên áp! nếu muốn tối ưu bác vẫn cò phải thay và giá trị nữa của tầng khuyếch đại điện áp. tuy nhiên làm vậy 4 con này sẽ nóng vì dòng cần cao hơn hiện tại! theo em bác cứ thử tầng đầu là tốt nhất! cảm ơn bác!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 88 bo cũ vẫn chạy mà anh, tuy nhiên nó không tối ưu , nên em mới up dat là vì thế! amli nhiều tiền, sao làm tối ưu nhất có thể!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Em xin hỏi bác Hào là em có 2 cục biến áp, mỗi cuộn có các trị số sau: 1 cuộn 58-0-58 8-10A 1 cuộn 68-0-68 500ma-1A 2 cuộn này có dùng vào THQ loại 6 cặp công suất được không ah. Em đang lăn tăn vì điện áp 58v có cao quá không và có điểm giữa không biêt có phù hợp không? Cảm ơn bác
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 cuộn này được cho CS và VAS anh à: 1 cuộn 58-0-58 8-10A ra được 77VDC chạy cho THQ là ok, anh khỏi lăn tăn nhé!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Em dùng R8 là 10k, zener 15V. Vi sai là 2SC1815, em mua phải 1 lô BC564C dỏm, gắn vô là áp offset lên bằng nguồn vcc luôn. Áp ra ổn định ở mức 25mV. Vẫn giữ dòng cho vi sai là 4mA. Dòng tổng cho Vas em đo thực tế là 9mA, em đang tính cho nó cao lên chút nữa. Hiện đang chạy thử ở mức maximum (gần clip) với 2 cặp 2SC5200/2SA1943 (Mod lại phần tầng xuất). Âm cao rất tốt, bass sâu và rất có lực.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 như vậy bác đang chạy 1 cặp cho 1 kênk phải không ạ?? nếu chạy 2- 4 cặp, bác nên hàn sợi đồng thật lớn cỡ 2 m vào giữa phần ra của bo Công suất nhé! cảm ơn bác!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Các bác đk bo THQ 2012 xin mời qua topic này dùm em: viewtopic.php?f=19&t=72839 topic hiện tại chỉ dành để bàn về kỹ thuật và xâu ảnh! cảm ơn nhiều!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Thế là lại có một bác nữa hoàn thành THQ. Điều này chứng tỏ là bo THQ vẫn tốt và bác Hào cẩn thận quá và rất có trách nhiệm
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Sắp có thi VNAV bán dẫn rồi các cụ ơi. Mục tiêu 4 cái biến áp nguồn mát quạt là bước đầu tiên của em. viewtopic.php?f=60&t=72810
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Hôm nay em gắn 2 em 2SK30A chính hãng Toshiba vào. Không match, không gắn Vr, offset 100mV, kệ thử luôn. Cảm tưởng là bass nó thiếu thiếu, nhưng bù lại tiếng trong hơn BJT. Dùng BJT tiếng trầm rất tốt, sâu và mềm.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Sò công suất bác vẫn dùng BJT à, dòng lái công suất sẽ hơi thiếu. Con này biến áp nguồn nếu thiếu thì trầm hơi nhẹ.

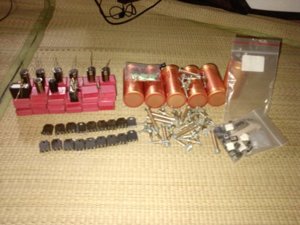

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Em đã chuẩn bị cũng tương đối rồi, cũng còn thiếu 1 số món quan trọng. Mài mỏ hàn và đang ngồi hóng bo đây ạ :mrgreen: Mời các bác xem:

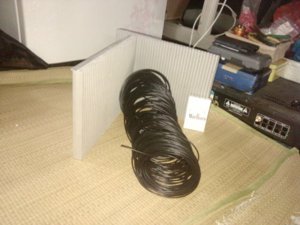

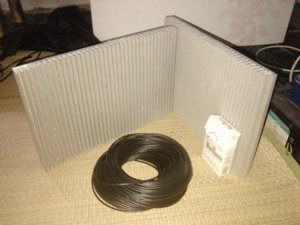

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Bộ tản nhiệt này của bác chơi Monoblock quá ngong luôn. Bộ này mà rơi vào tay em thì em sẽ thiết kế quả Chassis kiểu...cái bàn. Nghĩa là 2 tấm tản nhiệt đặt trên mặt bàn, 2 cục biến áp đặt trên mặt bàn. Bo công suất thì khoét mặt bàn phía dưới 2 tấm tản nhiệt để gắn vào. Mọi người đến nhìn vào choáng không hiểu là cái gì :twisted:

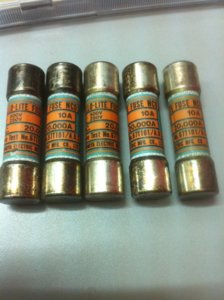

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Trong lúc chờ đợi. em tìm được cái này .........................................................
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Nhân ngày 8/3 em chúc các bác là phụ nữ tham gia dự án này 1 ngày vui vẻ. Còn các bác phụ nam thì nhớ lắp Regu cho Tube nhé. Mấy hôm nay em toàn dùng Tube không dùng SS, đuối gần chết :lol:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Đuối gần chết là thế nào hả bác Tú, bác giải thích cho em với. Còn dự án bác làm đến đầu rồi post lên cho anh em xem với. Dạo này topic vắng vẻ quá
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Cụ Hào dạo này đi công tác lâu quá! Đặt bo đê cụ ơi, lấy về ngắm cũng đc )
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 mấy hôm nhà có việc gia đình, em phải đi Sơn la, thái bình, nên công việc bị đình trệ mong anh em thông cảm! và anh em yên tâm, Quang hao và Trinh Anh Tú có phương án giải quyết tốt nhất, đạt đỉnh của THQ cũng như tiêu chí của hãng!

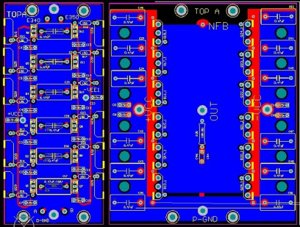

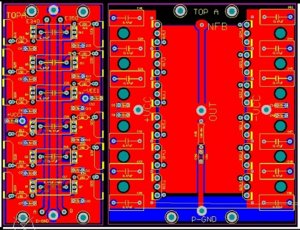

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Thấy bác Hào nói cố gắng lần này làm sao để các Bác có cái ampli xứng tầm như mong đợi. Đây là hình layout phần công suất, đất chật nên làm 2 tầng cho khỏi đụng hàng. Em pót lên coi như là đăng ký bản quyền rồi nhá :lol: Đây là mặt Top và Bot của PCB, các Bác phải khéo tay hàn 12 cái dây đồng từ trên xuống dưới nhé. Layout này hy vọng sẽ giải quyết được vấn đề rất lớn là nâng chất lượng âm thanh lên tối đa có thể. Mời các cụ góp ý.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Chào các mode và các anh em VnAV! do việc 2 top pic cùng Clone amli Gm, nên để tránh tình trạng xung đột và tranh cãi trong việc layout amli! Sơ đồ mạch giống nhau em không nói, song layout giống nhau là điều nên tránh, do đó bản layout này là Sáng tạo của em và Bác Tú vậy xin các mod và các anh em làm chứng và giúp đỡ bọn em bảo vệ layout này! A. layout này có ưu điểm: 1. Đạt đến 99 % về nguyên tắc layout Amli, đạt tối đa phần kỹ thuật, Tương xứng với triết lý layout của hãng đưa ra. 2. Nhỏ gọn, dễ lắp ráp, sử lý các phần tử linh kiện 3. Sáng tạo riêng của Quang Hào và Trịnh anh tú- Khẳng định đẳng cấp layout Amli. B. Nhược điểm: thêm 1 bo nữa Như vậy kính mong Ban quản trị diễn đàn và các mod VNAV, các thành viên- các bác bè giúp đỡ Em hoàn thành dự án! Xin đa tạ
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Kinh dị, xây nhà lầu cơ đấy, chơi khó thế các kụ ? Câu 12 cái dây xong nếu có trục trặc gì thì... gỡ 12 cái dây ra debug à :lol: hai kụ cho em luôn cái qui trình gỡ 12 cái dây sau khi hàn chồng hia bo lên nhau nhé :wink:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 không cần câu dây, cụ tú nói không hết nghĩa! Tức là: bo driver sẽ tách riêng và kết nối qua bo công suất bằng cách hàn các con trở cự G từ bo công suất lến bo driver! Việc làm này giải quyết vấn đề kỹ thuật anh à! trông có vẻ khó nhưng thực ra rất đơn giản!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Em vẽ con trở ở trên nhưng thực ra khi làm nó là cái dây nối, em không muốn đường tín hiệu vắt ngang đường tín hiệu khác hay nguồn. Còn con trở thì thay dây nối từ trên xuống dưới mục đích tránh nhiếu vào cực G, nếu không cầu kỳ thì có chỗ hàn con trở ở trên- dưới gầm con trở là mạch mass tránh nhiễu từ đường nguồn trên Botlayer rồi. Mối hàn nằm ngay mép ngoài bo trên nên gỡ rất dễ, cũng giống như muốn tháo linh kiện thì phải gỡ cả bo ra khỏi tản nhiệt vậy. Khi làm em cũng nghỉ hơi phức tạp nhưng em luôn đặt âm thanh lên hàng đầu nên cố một tí khó. Anh có ý tưởng gì khác em sẽ sửa theo. cảm ơn anh.
