Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 cụ tú ới, chỗ này nó là các chân cắm như con AD 1865 DAC của em, cụ lo gì???? siết 4 con ốc là ok
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Em à, anh đã fix lại layout theo đúng như những gì em gọi dặn dò anh rồi nhé.Lát nữa anh sẽ post lên tham khảo rồi em cần anh sửa gì thì bảo anh sửa lần cuối luôn nhé.Anh đã nói là có trước có sau và fairplay lắm.Thân.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Heeee, càng ngày em thấy hoa mắt rồi cụ Hào cụ Tú ới Có khi các cụ phải demo 1 quả rồi post lên cho những người gà như em còn step by step chứ em nhìn layout 1 lát là người em nó run run rồi đới Thanks.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Em chào anh! Anh ơi vụ đó có gì đâu mà anh lo, qua rồi mà, em nói cũng để nói thôi, chứ có gì đâu, anh cứ làm thôi anh nhé! Có gì sai mong anh bỏ qua cho em, Trẻ người non dạ! Cảm ơn anh, và trân trọng tình cảm của anh! Quanghao
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 bác yên tâm, tất cả đều được làm riêng rẽ-dễ bề kiểm tra, sau khi ôk chỉ việc cắm rút giống đèn! có sai hỏng phần nào sủa cũng dễ lắm. trông thì có vẻ rắc rối, nhưng thực ra giải quyết chuyện kỹ thuật của am li này là đau đầu nhất, lằng nhằng tiếng bị xé ngay!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Có gì mà run bác Tú, Bác Hào cắt cái khoảng giữa chứa phần driver để lên trên thôi. Kể layout này cũng rất lạ. Nếu như bác Hào nói là thay dây nối ta làm chân cắm cắm như cắm DAC thì còn tuyệt nữa. Nếu làm được thế là ta có thể đổi được các bo với nhau nữa. Không biết các bác thấy thế nào chứ còn riêng em cảm thấy thú vị.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Pm anh! cái layout đó em cũng không làm nữa và em cũng đã quên mọi thữ em đã Reset lại Não bộ rồi , hi hi, nên anh chứ yên tâm làm việc của mình. Còn tình cảm của Em với anh luôn luôn trân trọng! Cảm ơn anh thêm một lần nữa! Quanghao
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Ok anh! Anh lại thích em chân (rài) rồi anh! chân dài tới rốn thôi, *chứ nách thì mí nhà em giết = dao bầu!*
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 che chắn kiểu này mình khoái lắm, còn ba cái lỗ giữa ấy, chơi hẳn ba cặp thẳng một hàng đi, mỗi cặp hai lỗ cách nhau 5mm, sau này dùng dây xoắn cho nó... xuýt :wink: Just for your ref.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Oh, thế mấy cái chân đồng pcb lại trở thành dây nối giữa 2 mạch driver và công suất ah, vụ này vui nhỉ em lờ mờ hiểu rồi đây. Nếu thế thì có khi phải kiếm chân đồng 99,999% rùi mạ bạc cho nó xịn

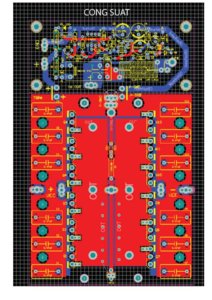

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 kết nối thẳng từ bo Driver qua bo công suất = các con trở nối cực G, vừa đảm bảo trở vào cự G ngắn nhất, vừa đảm bảo tránh nhiễu từ phần driver qua công suất và ngược lại, vì nó hoạt động ở tần số khá cao, nên dễ nhiễu quá!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Ôi...trời chưa nóng mà em toát hết cả mồ hôi rồi, hot kinh! Chuẩn bị đặt mạch đê anh ơi! ps: sửa tiêu đề topic layout về trang 94 luôn đê :lol:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Cảm ơn anh Tuyên, trong quá trình chinh phục ampli bán dẫn hay và đắt nhất thời đại. Em và bác Hào cũng tét rất nhiều phương án. Nếu cầu toàn thì chắc OK. Riêng layout em cũng nói 1 lần rồi, em ko biết vẽ đó là điểm yếu của em và nhiều Bác nữa(Nguyên nhân thì vô vàn). Chỉ cần mình đam mê, ko chuyên cũng hát được Cuối cùng là cũng mong muốn các Cụ có sản phẩm hay mà không phải thay đổi nhiều :mrgreen:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Biết công sức của cụ Hào và cụ Tú nên em mỗi ngày cũng cố dành times của mình vào topic nghe ngóng. Mỗi ngày cố kiếm 1 món linh kiện để tha về nhà chuẩn bị, đến giờ tụ tị cho gm của em khá ổn, FET đủ, chỉ còn món bán dẫn em phải nhờ cụ Hào thêm. Em sẽ cố tìm linh kiện chuẩn để đu quả gm này cho nó xứng đáng. Chỉ đang băn khoăn ko biết có nên làm mono block ko, sợ máu quá lại dứt gánh giữa đường
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Cảm ơn bác Hào, bác Tú đã không tiếc công sức, tiền của để có những sản phẩm cho anh em làm theo
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Em và Bác Tú Chưa tiễn khách, *sợ máu quá lại dứt gánh giữa đường * Sao đứt được bác??? Yên tâm đi bác!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 Lỗ này 3mm rồi anh ạ. Sẽ theo ý anh thêm 1 lỗ nữa, em không biết là anh thích nhiều lỗ :lol:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 93 đam mê thì anh em mình đủ để vui chứ thừa thì không dám. song anh em mình cũng được cái xoay sở được cho dù có khó khăn gì. không trăn trở không có thành quả bác nhỉ? sơ đồ mạch khỏi lo. layout cũng khỏi lo, còn nhiệm vụ linh kiện nữa thôi! em sẽ cố làm tốt nhất có thể!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 tranh thủ đi công tác lúc rảnh em hoàn thiện xong phần layout THQ amli chờ cụ Tú kiểm tra lại là chuyển qua sản xuất, vậy các bác yên tâm nhé! thanks các cụ có ý kiến gì xin cho em thêm luôn nhé! cảm ơn các cụ

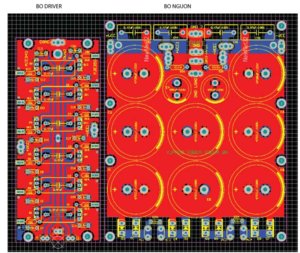

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Chân tụ bo nguồn các kụ để lỗ khía hoa ra để làm gì? đang cần diện tích tiếp xúc lớn thì lại vẽ mấy cái cổ chai vào đấy là sao? hay vì gôm zin nó vẽ thế nên cả hai làng đều giơ tay theo thế. :mrgreen: :lol:
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Cái nà cho zễ hàn bác à, hai nữa là đi mass tự động bằng phần phềm thì nó mặc định là vậy
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Mình thấy dạng lỗ xẻ hoa thị kiểu này chủ yếu dùng cho các mối nối tiếp xúc cơ khí với bo mạch chứ mối nối hàn thì chưa thấy bao giờ... còn việc dễ hàn hay khó hàn thì mình k0 biết :wink: Chắc phầm mềm vẽ nó thông manh quá nên tự hiểu là các kụ ấy đang dùng tụ "chân bắt vít" chứ không phải là "chân cắm hàn"
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 vấn đề tiếp xúc như anh yêu cầu bản thân hoa thị đã thừa dòng cho toàn mạch. để hoa thị nhằm tiếp xúc mối hàn dễ, và ăn thiếc- mỏ hàn có nóng cũng dễ làm mối hàn không ngấu khi cả tấm đồng trùm vào bo mạch. bản thân phần mềm chỉ có hoa thị 4 cánh, cho thêm 4 cánh để chắc ăn cái dòng.
