Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Cụ để Hoa làm em hoa cả mắt, nóng lòng sốt ruột quá cụ Hào ới, lần này Cụ phải cố gắng hỗ trợ anh em thật nhiệt tình và nhanh Cụ nhé.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 cụ yên tâm, em đang liên hệ linh kiện rồi! hy vọng có đầy đủ mọi thứ!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 thừa hay thiếu nó còn phụ thuộc vào chiều dày phôi đồng của bo (unknow?) cứ cho là chiều dày lớp đồng trên pcb là bằng nhau đi, thì: các kụ tính hộ mình xem "tổng bề rộng tất cả các cánh hoa thị trên một bên cực của mảng tụ" vs "bề rộng đường mạch mà các kụ kỳ công vẽ đi vẽ lại cho nó phình ra tối đa ấy" và "đường mạch ra cọc đấu nguồn" nữa ---> thấy thế nào? phải chăng bằng nhau mới là tối ưu? trường hợp xấu nhất, không thể bằng nhau thì nói tới đây các kụ cũng nhìn ra được cái nào nên là cái to nhất rồi :wink: Cơ bản thì: hoa thị hay không hoa thị không liên quan đến truyện ăn thiếc hay dễ hàn nếu dùng mỏ hàn đủ cs, đúng loại; mức độ sạch tại vị trí hàn, thiếc hàn, dung môi và cách hàn phù hợp. Cái mà được người ta cho là "hoa thị" dễ hàn hơn là đúng...về mặt hiện tượng; bản chất đơn giản là "hoa thị" làm nghẽn/giảm thất thoát nhiệt từ mối hàn sang tấm mạch đồng lớn trên bo mạch khi hàn (quá dễ hiểu do tiết diện vật liệu truyền nhiệt là đồng phủ bo bị cắt bớt), nhưng việc cắt bớt này cũng sẽ làm ảnh hưởng đến tiết diện dẫn dòng điện. Người thiết kế bo ở những chỗ dòng điện lớn như thế này không nên thỏa hiệp cái việc hàn dễ/khó với công sức của chính mình khi đã tìm ra nguyên nhân làm bo chưa hoàn thiện từ lần trước - mình nói ngắn như thế, hy vọng hai kụ hiểu chính xác mình đang nói về cái dề
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Cụ Pointed phán quá chuẩn, không phải chỉnh. Đề nghị bỏ hoa thị
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Em còn có đề xuất là tụ 0,47uF cho thêm chân 10mm (hoặc 7mm), ở những vị trí này em thấy ko ảnh hưởng lắm nếu thêm 1 lỗ (sợ nát mạch), cũng ko ảnh hưởng nhiều tới phần mass chung mà anh em dễ kiếm tụ hơn. Kể cả bo công suất và bo drive, hôm trước em thấy cụ Tú vẽ rùi, hôm nay lại thấy mất Thanks.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Em lại có ý kiến khác. Việc bác QH vẽ đường mạch to như thế chẳng qua là thần hồn nát thần tính. Với độ dày đường mạch trung bình những đường mạch đến đầu ra "béo" một cách bất thường thế kia chắc chắn lớn hơn tiết diện của chân diode nguồn. Nếu muốn so sánh tổng diện tích của các cánh sao với đường mạch ra phải cộng tất cả cánh sao của tất cả các tụ, như vậy cũng không quá bé. Việc làm cánh sao này rất nhiều hãng điện tử công suất đã áp dụng nhiều trong công nghiệp, những háy hàn tig, mig, inverter công suất lớn đều xuất hiện những layout có lỗ hàn mass kiểu sao này. Đấy là ý kiến riêng em, còn khách hàng là thượng đế, bác QH nên chiều :lol:

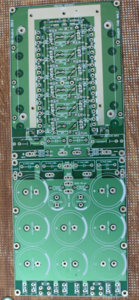

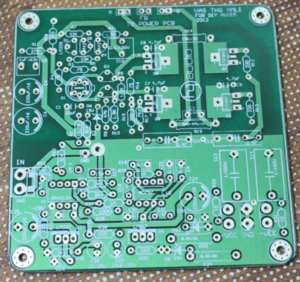

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 vừa đi 1 vòng về đến nhà , thấy cái PCb test đã có trước mặt, em vui quá! Các bác xem!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Board này theo phương án cũ mà. Board sắp tới theo phuơng án này hay phuơng án layout mới nhất vậy bác Hào.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Lần đầu tiên thấy cụ dùng màu ... chuối Màu đỏ truyền thống của QH đâu mất rồi. Nhìn bo em lại lên cơn sốt nữa rồi.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 để em test thử đã, Vì chất lượng và không phụ lòng mong mỏi, chờ đợi của anh em, nên em phải làm PCb test cho layout out này.Mặc dù cặp bo test này cũng không rẻ gần 1.3M Cái nào tối ưu, đơn giản, em sẽ chọn! Các bác cứ yên tâm ! Bo mới vừa xong layout, nên chưa có bo test bác à!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 đây là cặp bo chạy thử bác à, đòi màu đỏ nữa thì em mất 2m mất!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 báo cáo , hôm qua em đã thử xong phần VAS, điện áp DC ngõ ra khi chưa có oapm = 10mV. Khi có opam DC ngõ ra =6mV, như vậy phần Vas đã ổn! Ngày mai thử nốt phần công suất, em sẽ thông báo kết quả đến anh em sau!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Nếu bác đi so sánh độ lớn đường mạch với độ lớn chân linh kiện thì em nghĩ bác phải đàu tư rất lớn vào cái "Cầu chì" bác nhỉ. Vì em thấy thực ế kích thước "sợi tóc" trong cầu chì quá bé khi so với kích thước lõi dây nguồn
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Hình như GM k dùng cầu chì cho đường cs mà nó dùng cảm biến dòng để cắt nếu quá tải hình như vậy, cái "cánh sao" kia là 1 cái cổ chai chẳng có nhẽ :mrgreen: @ các bo bây giờ đặt k đc đồng dày lắm, nếu tính trong phần mềm ở đường mạch khoảng 2mm x 4 thì tầm 12A nhưng mạch ta k dày đc 35 muy cờ rô mét như thực tế.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Mời các bác vào đây lấy hình ảnh lớn nhất về sơ đồ mạch! http://www.diyaudio.com/forums/solid-st ... ost2939133
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Vâng cảm ơn bác đã góp ý! Em đã nghiên cứu rất kỹ, nên có thể nói rằng đây là laout tốt nhất mà em đã từng làm! mọi vấn đề kỹ thuật với 2 bản layout em vừa đưa đã hoàn toàn OK- dù có đôi chỗ không giống với hãng!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Chào các bác, bác nào có ý kiến về 02 bản layout em mới post trên diễn đàn xin gửi về Quanghao. Quanghao luôn trân trọng đón nhận và tiếp thu, chỉ mong anh em có một sản phẩm hoàn hảo nhất. Trân trọng cảm ơn!
Re: T-HQ Amli Mấy quả cối này là dòng CGR, bác Tú đã thử với dòng HES chưa? Mình tra bảng ký hiệu (chỉ có ở Mallory) thấy HES là cho dòng rip khủng nhất. http://www.duracap.com/electrolytic_capacitors/cg_cap2.pdf Trên này http://www.tedss.com/item.asp?id=2020001778 thấy nó liệt vào hạng "computer grade" chả hiểu ý nó định nói là hạng dề
Re: T-HQ Amli Tụ thì lâu nay đa số em dùng tụ nguồn cũ, chủ yếu trong xác ampli nhật mỹ . Thấy trông gấu gấu thì quí thôi chứ cũng ít tra thông số vì kiếm mãi mới được nên đành dùng thôi. Em đang định hôm nào rỗi test thử 2 kênh 1 kênh tụ cũ tạm xịn, 1 kênh tụ chợ xem có khác nhau không. Nếu tai mình không thấy khác nhau thì chọn phương án rẻ bác ạ .

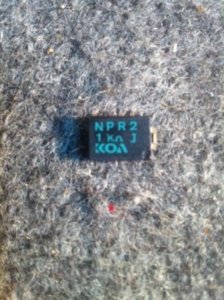

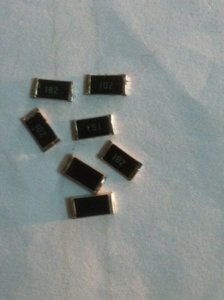

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Trong lúc chờ đợi và luyện tay hàn (lần đầu em cầm mỏ hàn). em tập tháo linh kiện được mấy chú trở chân ngắn ( hình như là xu hướng bây giờ thích chân dài thì phải ). Không biết loại trở này có dùng được gì không các Bác nhỉ?

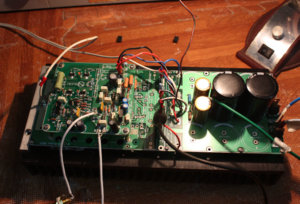

Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Báo cáo: phần chạy thử bo THQ 2012 đã hoàn tất với kết quả rất tốt: 1. Phần công suất đạt tiêu chuẩn như mong muốn 2. phần VAS đạt tiêu chuẩn như mong muốn 3. Phần Opam có một lỗi là ù nhỏ- Do dùng nguồn chung với Công suât ( cần khắc phục) thử trên loa độ nhậy 98dB Âm thanh rất trong trẻo và không còn hiện thượng tự kích, xé dải cao. có opam, âm thanh chặt chẽ và chi tiết hơn Như vậy layout gần như hoàn thiện! Hình ảnh của bo thử nghiệm!
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Phần xanh em khoái vì giống độ nhạy loa của em , em thấy bo gọn gàng quá thiết nghĩ ko cần monoblock mà chỉ cần 1 chassis cỡ đại là đủ, nếu đất còn thì cụ Hào xử lý bằng một nguồn DC riêng cho opam thì quá ổn. Thanks.
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Hiện tượng hơi ù khi có OPA anh em cũng dự từ trước rồi, chỉnh lại chút dùng nguồn riêng là OK thôi. Thấy bác Hào alo có mạch OPA vào tiếng khác :roll: Ngày mai chắc đặt bo được rồi
Re: THQ Amli -6 cặp 1 kênh LAYOUT 2012 TRANG 94 Theo em các bác cứ bình tĩnh đã, chạy thử liên tục vài ba hôm sau đó có gì sai chỉnh sửa lại, chứ chạy một hai hôm chưa đánh giá hết đâu ạ (lỗi GM xuất hiện sau một thời gian chạy bác à)
