Re: THQ Amli -chạy thử bo mạch TRANG 97 Bo mạch này layout gọn nhẹ đơn giản thì không khó, nhưng thời điểm hiện nay chú trọng thanh hơn hình nên bèn có chỗ phải câu dây . Thật ra do bác Hào để bo gần nhau quá thấy dây cũng vô lý , nhưng đều là các bo tách rời nhau mà . Cũng một phần để phù hợp nhiều linh kiện anh em kiếm được nên trông to hơn bo máy zin. Nếu linh kiện đúng thì làm rất gọn thôi .
Re: THQ Amli -chạy thử bo mạch TRANG 97 THQ2012 sắp xếp như hình bác Hào post hợp lí và đẹp quá. Bo VAS nằm trên cao phải kéo dây đã đành, tìm giải pháp cho gọn gàng hơn bằng chân cắm rút càng tốt. Bo nguồn va CS sao bác không để chân như bo CS và bo protect của THQ2011,chỉ cần làm cái cầu đơn giản đảm bảo gọn đẹp và chắc chắn
Re: THQ Amli -chạy thử bo mạch TRANG 97 bO vas KHÔNG CẦN KÉO DÂY! nếu kéo dây là khi bác để bo VAS riêng ra. Thực tế là có 1 cái Jum cắm trên bo Cs, cắm và băt 4 cái ốc là xong! Bo công suất và bo nguồn chính gần nhau, nhưng bác có thể tách nó ra được Bo bảo vệ lao nằm ở vị trí gần chỗ ra loa cho tốt hơn! vì diện tích trên tản nhiệt không đủ rộng để đặt nó! nghiên cứu kỹ các đời Tl đến 2500, em chưa thấy có ổn áp cho VAS, có lẽ có 1 lý do nào đó chăng?? Cụ Tú lấy thêm thông tin đời 5000, có ổn áp đó!
Re: THQ Amli -chạy thử bo mạch TRANG 94 Trưa nay em thấy cụ Veston qua nghe về alo em liền, bảo khác với bản layout lần trước rất nhiều.. chúc mừng cụ Hào và cụ Tú. Nhưng cụ uống rượu giả tấy mà không............... có ngày bọn em bị đuổi ra khỏi cửa đó :lol: .[/quote] Trân trọng cảm ơn cụ đã bỏ tiền và công sức làm chuột bạch cho em hoàn thiện con THQ này! Thân
Re: THQ Amli -chạy thử bo mạch TRANG 94 Anh ơi 10 cặp thì nhà hàng xóm khóc suốt ngày mât. hôm qua chơi 3 cặp mà tầng trên nhà em cứ rung bần bật, họ kêu em vặn nhỏ 5 đến 6 lần! 6 cặp là quá đỉnh rồi, theo TL 2500 dùng 6 cặp, Để tăng công sất họ chỉ thay đổi điện áp hoạt động và bias cao hơn! em thấy Tl 600, 1000, 2500 đề dùng 6 cặp 1 kênh, tuy nhiên điện áp sử dụng lớn đến giật mình, gần 100v, nóng kinh người! Điện áp theo em sử dụng tốt nhất là: 60 hoặc 75V, cuối cùng là 80V, vừa đảm bảo an toàn vừa dễ làm, vừa dễ đạt tiêu chuẩn kỹ thuật Và khi dùng điện áp 60V thì trở 15K/3W sẽ dùng con 10K/3W. còn điện áp 75, 80 thì vẫn giữ 15K/3W Còn Bias, nếu dùng nhiều cặp thì nên sử dụng trở bias 330R, hoặc giá trị nào các bác thích nhưng nhỏ hơn 470R! Dùng 2-3 cặp sử dụng 470R
Re: THQ Amli -chạy thử bo mạch TRANG 94 Cụ Hào nói thế em ngại quá, tại em không làm được nên em nhờ cụ làm ấy chứ, cũng may em được cụ quý nên giúp em, tuy chờ hơi lâu nhưng ngày một thấy sản phẩm gia tăng chất lượng em cũng mừng cho hai cụ ( cụ Hào, cụ Tú ) và cả em nữa. Thanks 2 cụ. Thân.

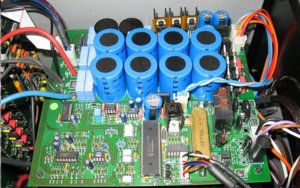

Re: THQ Amli -chạy thử bo mạch TRANG 97 Báo cho các cụ yên tâm, cơ bản nó là con này . Tuy nhiên không có DAC như nó, cũng có bác thắc mắc không có ổn áp cho tầng Vas. Thực tế nó không có nên bác Hào cũng không thêm vào được trừ khi lấy đâu đó ghép vào . Chọn ngày phong thủy làm PCB được chưa bác Hào ơi Anh em cháy hết mỏ hàn rồi

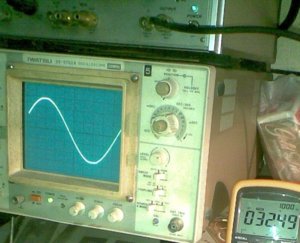

Re: THQ Amli -chạy thử bo mạch TRANG 97 Bác Hào mới đi đo ampli test về có gửi em mấy cái hình, có mấy phần quan trọng thì do máy hết pin bác Hào không bắn được nên em chẳng kết luận gì được . Chỉ tạm có thông số là bác Hào dùng nguồn 60V, công suất ra được 120W tải 8,6R. DC OFFSET 3mV. Có 1 ảnh kê trên giấy tần số từ 2Hz đến 29Khz và mức điện áp ra đo bằng Vônmet như trên hình Kể ra có cái đo Db thì mới chính xác . Em thấy cách đo này chỉ là tham khảo thôi . Phần hình ảnh xung vuông không có, mai bác Hào sẽ đi đo lại phần này .Nhìn mấy hình đó do không có tham số khi đo nên em chỉ kết luận có thế
Re: THQ Amli -chạy thử bo mạch TRANG 97 120W mà đầu sin có vẻ bắt đầu cụt rồi nhỉ, bo này test với mấy cặp sò đấy hai bác (vẫn để 3 cặp?) ô xi lô của bác nào thử tăng độ nhạy và div lên, soi cái chỗ chuyển tiếp hai nửa sin xem nó có bị gãy không P/S: à, nhớ chỉnh điểm zero cho chuẩn để xem hai nửa có cân nhau không nhé
Re: THQ Amli -chạy thử bo mạch TRANG 97 3 cặp sò điện áp +-60V anh ới! gần như không suy hao từ 20Hz đến 5K! giải trầm quá đỉnh!
Re: THQ Amli -chạy thử bo mạch TRANG 97 em tưởng anh sỉn(đang ngủ) vì thông số đo đỏ quá. em chiều đi khách hàng toàn buồn ngủ. hic hic.
Re: THQ Amli -chạy thử bo mạch TRANG 97 Nguồn 60V tải 8.6ôm thì công suất này là đạt rồi , còn cái chỗ gãy hai nửa sin nếu có điều kiện thay con Bias bằng cái chim cỡ 500R rồi chỉnh cho nó nằm chỗ cỡ 200R sau đó quan sát chỗ giao của sóng sin chỉnh sao chó nó không gãy khúc là được . Trị số đó sẽ chuẩn nhất , tất nhiên là với 3 cặp sò và nguồn 60V . Cẩn thận bung chân cái chim là phật sò
Re: THQ Amli -chạy thử bo mạch TRANG 97 Layout và bo test , thông số đo như vậy đã ổn- em chạy liên tục 2 ngày rồi, Bác Tú xem lại chút để em chuẩn bị đặt bo cho anh em! Cảm ơn bác!
Re: THQ Amli -chạy thử bo mạch TRANG 97 Cụ ngồi chỉnh tiếp đi chưa đỉnh đâu, trưa nay qua nghe có vẻ mượt mà và cân bằng hơn hôm qua ko biết cụ chỉnh thêm cái gì nữa ko :mrgreen:
Re: THQ Amli -chạy thử bo mạch TRANG 97 Chả biết do máy em thế nào, oánh tiếng Việt ếch đươc . Dùng Unikey toàn lỗi, em vừa cập nhật Win7 bây giờ nếu không bật Unikey ko gõ được . Toàn mất dấu Kết quả bác Hào đo coi như chưa lý tưởng nhưng quan trọng nghe thôi, bo test linh kiện cũng chưa chỉnh mà mô nô 1 kênh cũng chưa khẳng định điều gì . Nói túm lại layout tương đối đạt có thể phổ biến được . Tí em hết lơ mơ xem lại chút layout là đặt bo được . Chiều em sẽ pót các kiểu hình dạng khi đo, cơ bản là : Đo xong nghe thấy không hay :lol: Khiếp hôm nay bật VNAV lên thấy trên đỉnh trang nhiều loa quá . Năm nay là năm của loa :mrgreen:
Re: THQ Amli -chạy thử bo mạch TRANG 97 từ hôm qua đến giờ em có thời gian chỉnh đâu! Sán nay ngồi nghiên cứu lại cái lyout, chắc tại chạy được 1 hôm nên khác tí!
Re: THQ Amli -chạy thử bo mạch TRANG 97 bác thử thay mấy con tụ ở bo VAS bằng linh kiện tốt hơn xem thế nào, cặp hồi tiếp và mấy con tụ lọc nhiễu

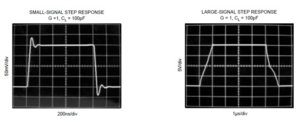

Re: THQ Amli -chạy thử bo mạch TRANG 97 Lúc rỗi em mới lục mấy thứ này da pót cho vui . Đây là kết quả đo con OPA2134 nổi danh, em trích từ Datasheet. Mời các cụ cho ý kiến :cry:
Re: THQ Amli -chạy thử bo mạch TRANG 97 Còn đây là thằng OPA627, cũng lừng danh...............................................................
Re: THQ Amli -chạy thử bo mạch TRANG 97 hiện tại bận em chưa làm được! cái này là giải trung cao chưa hay thôi, thay mấy con đó sẽ ok ngay mà! Âm thanh do con hồi tiếp này ảnh hưởng ghê lắm! Đang soạn hàng trả anh em!

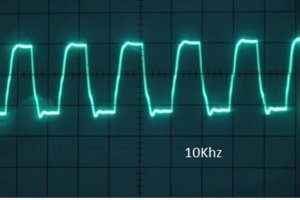

Re: THQ Amli -chạy thử bo mạch TRANG 97 Xin phép bác có ampli xin pót mấy hình, đây là kết quả đo con chim chích . Tần số xung 10KHz
Re: THQ Amli -chạy thử bo mạch TRANG 97 Dạo này em chuyển qua đo rồi, không cần nghe. Không có cụ nào đo tối em lại đo tiếp
Re: THQ Amli -chạy thử bo mạch TRANG 97 Cụ Hào cho em hỏi cái tản nhiệt kia có đủ cho 6 cặp sò không, em định làm cái amp mini chỉ bé đúng bằng miếng tản nhiệt đó thôi. Theo cấu hình mạch GM cụ post phía trên thì em tính toán là vẫn đủ, tuy nhiên em cứ hỏi lại cho chắc ăn
Re: THQ Amli -chạy thử bo mạch TRANG 97 Em à! theo tính toán của anh thì được chứ, nhưng với điều kiện em sử dụng trở bias 330R như dòng đời m330 hoặc m29. Thân!
