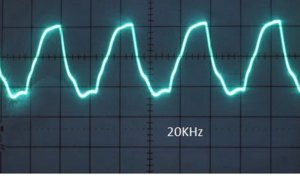

Re: THQ Amli -chạy thử bo mạch TRANG 97 Em tranh thủ đo phát, chim chích 20KHz..............................................

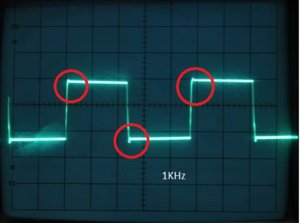

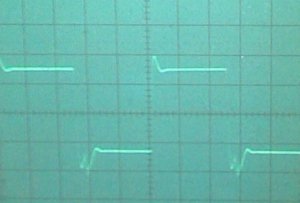

Re: THQ Amli -chạy thử bo mạch TRANG 97 Cái này gần vuông, nhưng vẫn gãy chổ góc........................................

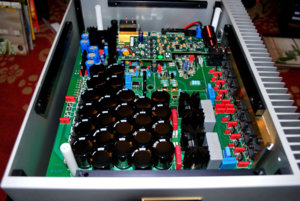

Re: THQ Amli -chạy thử bo mạch TRANG 97 Đây ạ, ampli vô địch của em.............................................. Đo giống OPA nổi danh quá, cũng giống tube nữa :lol:
Re: THQ Amli -chạy thử bo mạch TRANG 97 Em soi bo mạch rồi nhé, chuyển sao kim thôi...................................
Re: THQ Amli -chạy thử bo mạch TRANG 97 Các bác làm ơn vào đây lấy dùm em cái sơ đồ mạch, in ra giấy soi cho nó dễ nhìn các linh kiện! Vì VAV cho up file dưới 150K, nên em đành làm vậy, mong các bác thông cảm ! Cảm ơn nhiều ạ! Link: http://www.diyaudio.com/forums/solid-st ... ost2946348

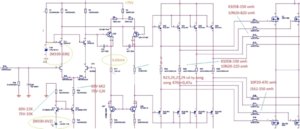

Re: THQ Amli -chạy thử bo mạch TRANG 97 Đây là sơ đồ mạch file PDF , các bác lấy về in ra, bác nào rảnh liệt kê dùm em linh kiện thì tốt quá! Cảm ơn các bác nhiều!
Re: THQ Amli -chạy thử bo mạch TRANG 97 Hoành tá tràng quá cụ ời :lol: , nhìn thấy cụ thay da đổi thịt nhìu quá chắc lần này thành công lớn đây :mrgreen:
Re: THQ Amli -chạy thử bo mạch TRANG 97 Cuối cùng là chạy mạch theo bo test đó hay chạy theo bo đưa ra sau cùng vậy bác Hào
Thông tin đặt bo! Chào các Anh! Em và cụ Tú đã thống nhất về thiết kế vì: Layout đã hoàn thiện cả về phần kỹ thuật đo đạc thực tế và phần lắp đặt tiện lợi dễ dàng. Do đó, xin thông tin với anh em là em đã đặt PCB theo bản test! Cảm ơn các anh em! PM: Còn bản sau cùng hiện tại chưa được chạy thử nên chưa xuất bản được, mong anh em cho em được dịp khác! Xin đa tạ nhiều! Hình ảnh hoàn thiện như sơ đồ em đã đưa và kết cấu trông như vậy!
Re: THQ Amli -chạy thử bo mạch TRANG 97 Bo lần này mục tiêu là con T400 bác ạ,sơ dồ và layout nói chung là khá tương đồng. Còn bản layout mới nhất thì cũng vẽ xong vì cũng khác so với các kiểu layout ampli hiện nay nên phải có thời gian test và đo đạc cẩn thận.
Re: THQ Amli -chạy thử bo mạch TRANG 97 Kích thước bo mạch cuối cùng là bao nhiêu cụ Hào nhỉ để em là cái vỏ trước
Re: THQ Amli -chạy thử bo mạch TRANG 97 Đây là kích thước của bộ PCB: toàn bo Cs cả nguồn dài 28.5, rộng 11 cm Bo bảo vệ loa dài 11 rộng 4.5 cm! Bo VAS dài 10Cm, rộng 9.5Cm nếu lắp như em đang thiết kế thì trông rất nhỏ gọn, còn dải nó ra theo ý các cụ thì cũng tốn lắm đất đấy anh à!
Re: THQ Amli -chạy thử bo mạch TRANG 97 Mạch này có mod lại một chút, chú Tây vẽ hơi sai và nó không có bảo vệ HF tránh cháy trép, bác Hào thêm vào rồi anh ạ.

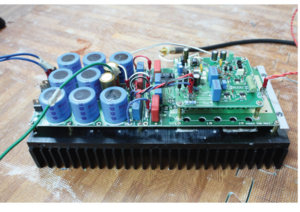

Re: THQ Amli -chạy thử bo mạch TRANG 97 Báo cáo! hôm qua thử xong được 1 kênh nữa, Âm thanh tốt hơn nhiều so với phên bản PCB gần đây nhât- Đặc biệt khi trên máy đo *ô xi lô * không có nhiễu. Đúng là nghe 2 tai mới thấy được mọi vấn đề! em cũng thử xong phần bảo vệ loa! bảo vệ loa rất ok, cắt DC rất nhậy và cả phần HFE nữa! Bo mạch em đã sản xuất, các anh Chịu khó chờ 2 tuần mới có PCB! Bây giờ em đi chuẩn bị phần linh kiện cho THQ.
Re: THQ Amli -chạy thử bo mạch TRANG 97 Em chờ tin này lâu lắm rồi nè. Em đang kẹt con 2n5565, FZT957 và sò công suất chưa tìm nguồn mua được. Cuối tuần sau là 1 ít linh kiện quan trọng của em về tới rồi. Chắc là có trước board

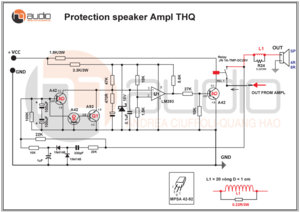

Re: THQ Amli -chạy thử bo mạch TRANG 97 đây là một trong những sơ đồ mạch tham khảo, các bác xem nhé! Cảm ơn nhiều và phần list linh kiện THQ: https://docs.google.com/spreadsheet/ccc ... yalE#gid=0
Re: THQ Amli -chạy thử bo mạch TRANG 97 Em có 2 cục nguồn phục kích gm rùi đây bác Hào ới, mỗi cục tầm 10kgs (em cân ký cho lẹ ) đáp ứng được yêu cầu của gm chưa ah? (45v/5A, 60v/1A, 15v/500mA)
Re: THQ Amli -chạy thử bo mạch TRANG 97 em nhin cai nguon em biet được ai quấn cho bác rùi....Nhà Bác y ở cầu diễn phải không a.
