Chào các bác! Hơn 2 năm qua, Em và Bác Trịnh Anh Tú, miệt mài nghiên cứu Âm li bán dẫn dựa trên cơ sở mạch Symmetrical – (dạng mạch đối xứng ) , Tham khảo thiết triệt để kế các hãng Goldmun, Marlevinson, đã đưa THQ theo một hướng khác tiệm cận đến Hi-End, tiệm cận đồ hãng, phù hợp với điều kiện Việt Nam. Thành công bước đầu đánh dấu qua cuộc thi: * KENKEN SOLID STATE AMPLIFILERS * Link: viewtopic.php?f=10&t=77055. Được VNAV ủng hộ, được hội Kenken cổ vũ, giúp đỡ và lòng nhiệt tình say mê, động viên không mệt mởi của các thành viên VNAV cũng như bạn bè trên thế giới. Quanghao và Trịnh Anh Tú xin phép được mở topic: * THQ kinh nghiệm thi công"* THQ kinh nghiệm thi công với các tiêu chí cơ bản như sau: 1. Sơ đồ mạch và layout 2. Sử lý can nhiễu, tự kích 3. Cách sử dụng linh kiện 4. Hoàn thiện và thưởng thức âm nhạc. 5... .......... Trong 3 topic : 1. GM amplifier đẳng cấp do bác mimosalq khởi xướng : viewtopic.php?f=19&t=68014 2. THQ và thq đặc biệt ( mang tên TL2500). Cả 2 đều do Cụ Tú và em layout, 2 cái là một. THQ đơn giản đi phần nguồn, để ai cũng có thể lắp được mà vẫn đảm bảo âm thanh tốt nhât. THQ đặc biệt chú trọng vào phần nguồn- ( nâng cấp ) và thêm phần bảo vệ đặc biệt- Do chính tayCụ Tú thiết kế. Các bác xem 2 linh ở đây: viewtopic.php?f=19&t=60171 viewtopic.php?f=19&t=77517 Quanghao và Trinh Anh Tú Xin trân trọng cảm ơn VNAV, cảm ơn hội Kenken, cảm ơn tất cả các anh em đã tạo điều kiện mọi mặt góp phần quan trọng thành công của Gm và THQ amli.

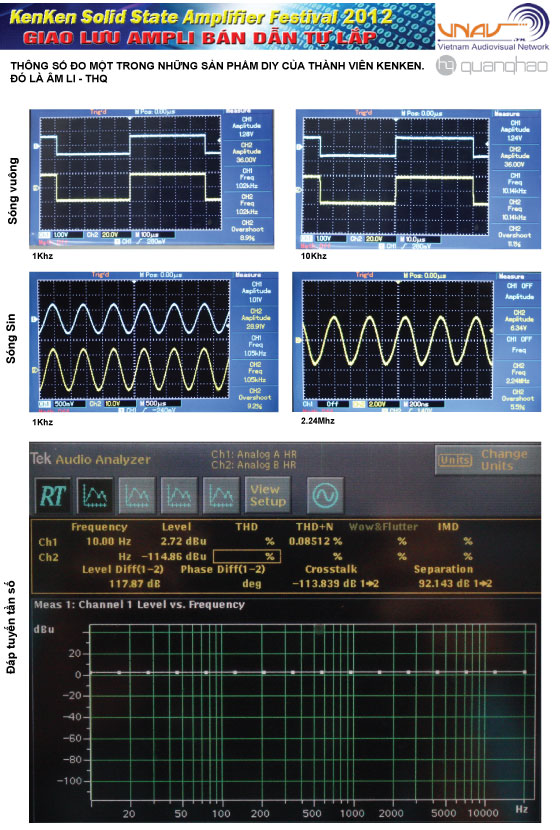

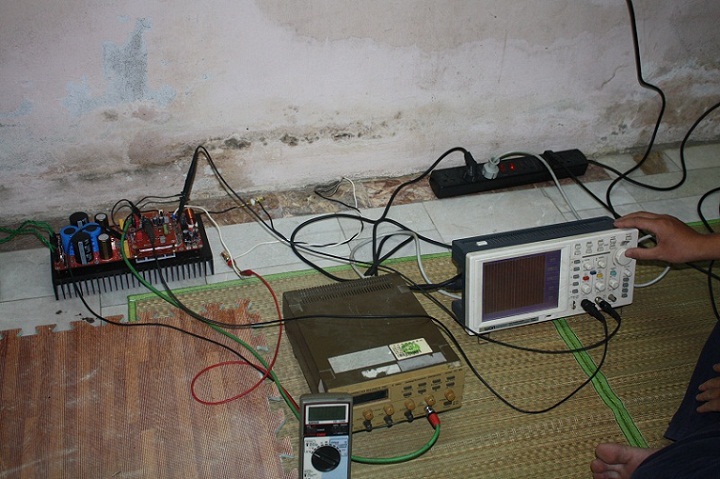

Re: THQ amli- Hộ trợ kỹ thuật trước hết em xin pot một số thông số đo một trong những âm li THQ tham dự cuộc thi này. Phần: http://www.youtube.com/watch?v=LRaB98T7 ... e=youtu.be
Re: GM-THQ kinh nghiệm thi công" Lão hạc dậy sớm thế, em ném đá vài câu để lão chăm sóc TOPIC giúp anh em thii công tốt nhé. 1. Lão chinh sủa lại câu chữ bài mở đâu cho bớt "màu âm" đi một chút. 2. không cân nói về triết lý và thiết kế , layout làm gì cho nhiều anh anh em lọn phèo hoa mắt mà đôi khi có lỡ miệng... 3. Đi thẳn vào vấn đề , hiện nay đang tồn tại những PCB version snào của THQ chua hoàn thành, ( post scheoma và layout lên) 4. Luu ý cho anh em về vụ lựa chọn linh kiện tối ưu cả về khói và chất. 5. Lưu ý về các lối trên PCB nếu có. 6. Các bước đóng điện và đo kiểm. 7. Các lỗi phát sinh nếu có, hướng xử lý. 8. Với những kinh nghiệm đã làm đưa ra cho anh em vài hướng set , VD: bác nào thích cao sáng tốt thì làm sao, thích bas lòi tòi phioif thì làm thế nào... Lão nên coi đây là trang support cho THQ ampli để giải quyết mọi vấn đề khúc mắc của anh em trong quá trinh thi công PCB này. Chúc bác thành công! PS: hạn chế câu chữ nhiều "màu âm" để tránh tình trạng bị mổ xẻ vì những cái không đáng có làm loãng topic. Show thêm vài sp tiêu biểu anh em đã hoàn thanh cho xôm chợ
Re: GM-THQ kinh nghiệm thi công" Để các cụ dễ hình dung em xin pót lại kết quả FTV, đây là kết quả do BGK đưa ra. 3 cụ BGK chấm dựa trên tiêu chí phức tạp, cái này thì em không hiểu mấy. Nghe đâu BGK đã dành thời gian nghe và phân tích đề bài trên giàn tham chiếu kỹ càng. Thể hiện sự chuẩn bị rất chu đáo, trách nhiệm và nghiêm túc. Tuy nhiên nghe còn phụ thuộc vào gu và tai nữa. Mời các cụ có mặt ở FTV cho nhận xét chủ quan của mình về phần âm của các em. Dựa trên phần âm rồi đối chiếu với cấu hình bo mạch và linh kiện sẽ rút ra được cách thức làm sao cho âm thanh phù hợp với mình nhất. Sau đó sẽ là kinh nghiệm cách thức thi công, đo đạc, điều chỉnh sản phẩm của từng cụ trong quá trình thực hiện.

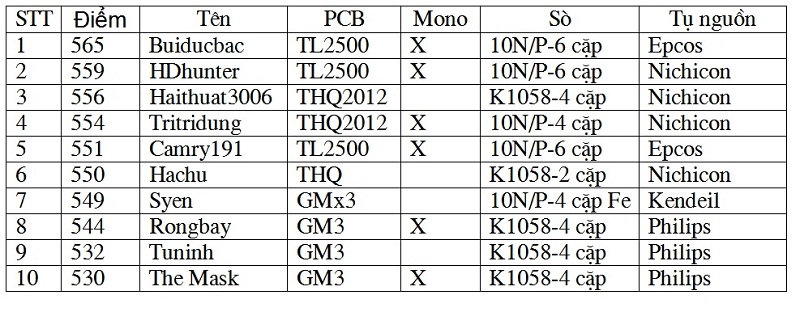

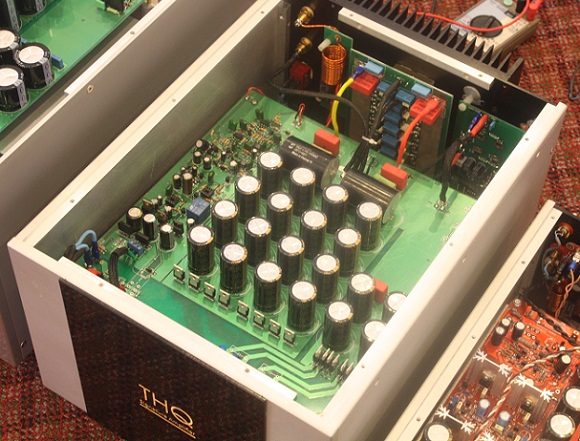

Re: GM-THQ kinh nghiệm thi công" Đây là phần quan trọng nhất: Vét sừn PCB của từng em. 11 565 Buiducbac ..... TL2500 10 559 Hdhunter .......TL2500 5 556 Haithuat3006 ...THQ2012 4 554 Tritridung ........THQ2012 6 551 Camry191 ........TL2500 2 550 Hachu ..............THQ 7 549 Syen ................GMx3 9 544 Rongbay............GM3 8 532 Tuninh ..............GM3 1 530 The Mask ..........GM3

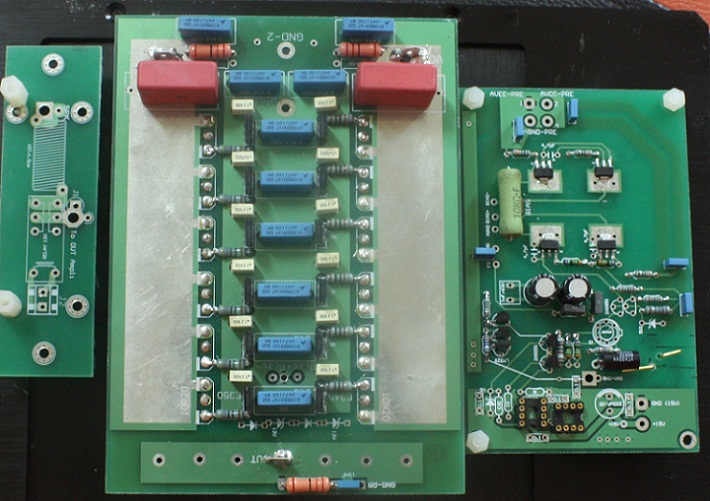

Re: GM-THQ kinh nghiệm thi công" Theo em nhớ thì có ít nhất 3 ver PCB của các bác QH-TAT: THQ, TAT màu xanh và THQ đặc biệt theo Telos 2500. Rất mong các bác hướng dẫn kỹ cách lắp trên 3 loại PCB này.
Re: GM-THQ kinh nghiệm thi công" Đúng rồi đấy, em gop ý cho lão xu nói về các phiên bản THQ đang tồn tại thì bác tú có khi hiểu nhầm ý về mấy version đang thi đấu. :lol:
Re: GM-THQ kinh nghiệm thi công" Nếu cụ lắp cái bo mầu xanh thì em sẽ có giá trị linh kiện sau khi em đã điều chỉnh đo đạc để cụ ráp.

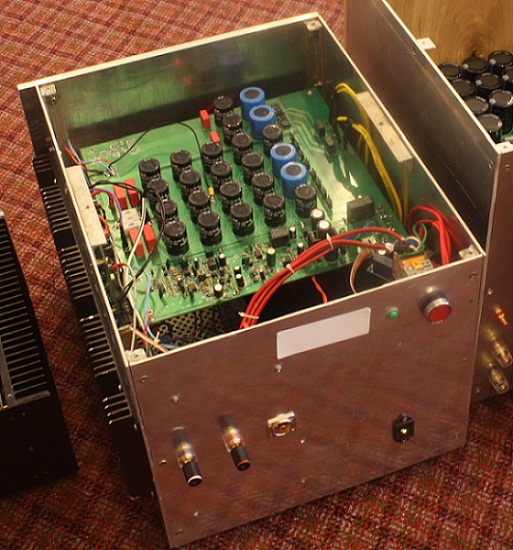

Re: GM-THQ kinh nghiệm thi công" Em có nhận xét tí về phần trầm, chỗ khoai nhất của em này. Theo tai trâu thì em xếp như sau: Nhất Camry191, nhì Buiducbac, ba HDhunter. Trong đội hình FTV xếp theo cân nặng (Biến áp) thì: Nhất Camry191, nhì Buiducbac, ba HDhunter. Tụ nguồn lớn bé có vẻ không tác dụng chỗ này, con cụ Buiducbac có dung lượng tụ nhỏ nhất FTV (10.000 uF 1 nhánh công suất).

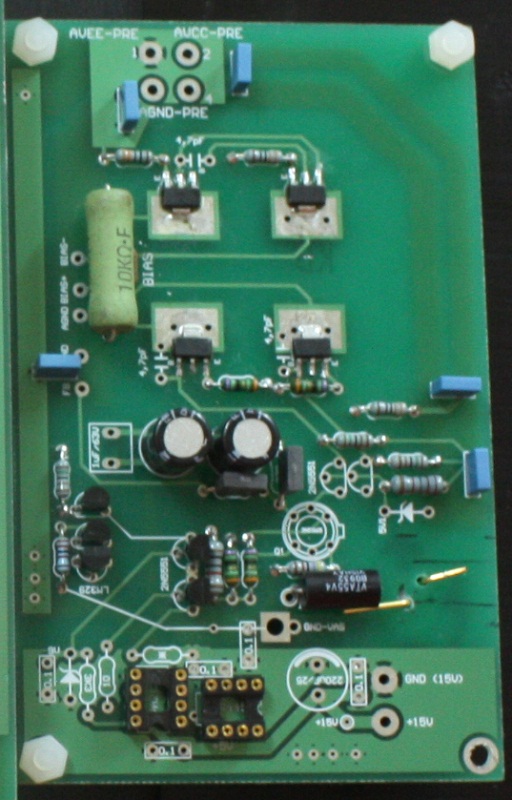

Re: GM-THQ kinh nghiệm thi công" hiện tại đến nay em tổng kết thì V9, có một lỗi nhỏ về PCB, đó là không ổn định về tín hiệu sang công suất, đôi khi bị tự kích vô cớ. bản 15 em đã sửa đổi hoàn thiện bằng chứng là THQ của cụ Dũng và cụ haithuat.Tl 2500 cảu mấy cụ Cam, Cụ Bùi, Cụ HD Phương án sửa đổi, em thay PCB bo VAS theo 2500, từ lâu em nói mà chưa thực hiện. lần này em sẽ cố gắng làm nhanh cho tất cả anh em tham gia THQ đời 9. Cảm ơn các anh em nhiều!

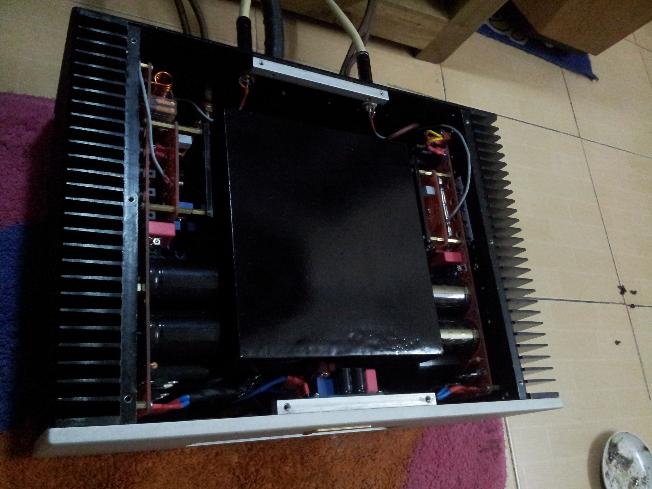

Re: GM-THQ kinh nghiệm thi công" Biến áp nguồn theo em càng to càng ổn. Con của cụ camry191 nặng trên 50Kg/1 mono block. Tụ nguồn Epcos cho âm trầm sâu chắc mạnh mẽ. Tụ nichicon trầm mềm dễ nghe. Tụ philips trầm cứng khô.
Re: GM-THQ kinh nghiệm thi công" Nghĩa là dịch nôm như sau: - Bo VAS cụ sẽ đổi cho anh em bo mới theo 2500, - Các bo khác, bao gồm: Nguồn, công suất, bảo vệ giữ nguyên?
Re: GM-THQ kinh nghiệm thi công" to quá chưa phải là hay nhất cụ ới, chỗ này em và cụ đã thử nhiều rồi, chỉ cần vừa đủ và dung lượng tụ hợp lý như tối thiểu 10.000uF, tối đa 20.000uF cho 1 vế nguồn ( tổng 20 ngàn và 40 ngàn),, sẽ tạo tiếng trầm không át giải khác. Con cụ Cam, tiếng trầm mạnh nhưng bị hạn chế về trung âm. Cụ có thấy vậy không??
Re: GM-THQ kinh nghiệm thi công" Nghĩa là dịch nôm như sau: - Bo VAS cụ sẽ đổi cho anh em bo mới theo 2500, - Các bo khác, bao gồm: Nguồn, công suất, bảo vệ giữ nguyên?[/quote] vâng, các bác đã đăng ký lâu rồi, nhưng em vẫn chưa làm vì lý do này, Cảm ơn anh!
Re: GM-THQ kinh nghiệm thi công" Lỗi này làm em chết oan mấy con FZT và 2N5565 rùi bác ah, nó đang hát hỏng bình thường bỗng nhiên 1 ngày đẹp trời em chẳng đụng rờ gì bật lên thì bias trôi, DC offset trôi em ko fix được, quăng lăn lóc đến nay dù em đã xả hết lắp lại thì chỉ hát được thời gian ngắn. Ver9 là phiên bản em nghe thấy rất đạt, thật đáng tiếc đến giờ em vẫn ko có pcb để vào vỏ, dù mọi thứ đã sẵn sàng. Thanks.
Re: GM-THQ kinh nghiệm thi công" Đẩy nhanh tiến độ vụ này đi cụ Hào ơi! Em hàn xong rồi, thấy mấy vụ tự kích chả dám đóng điện nữa .

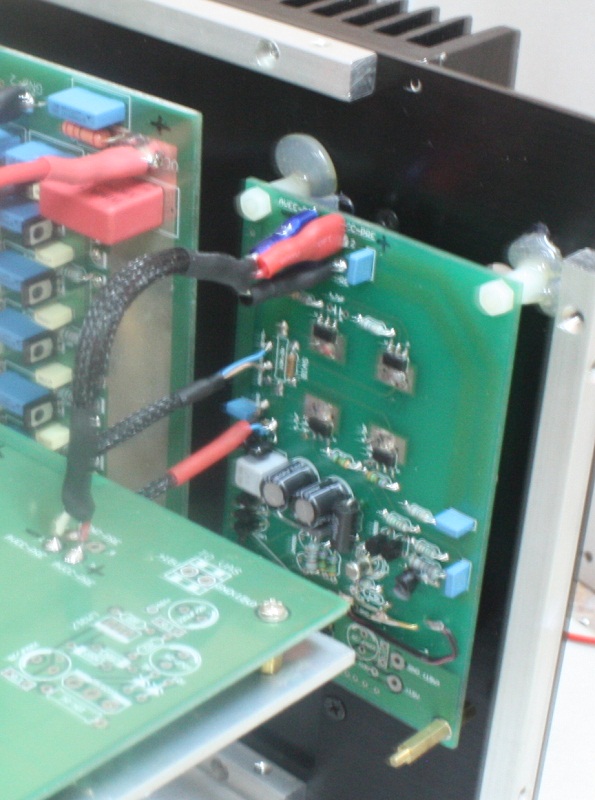

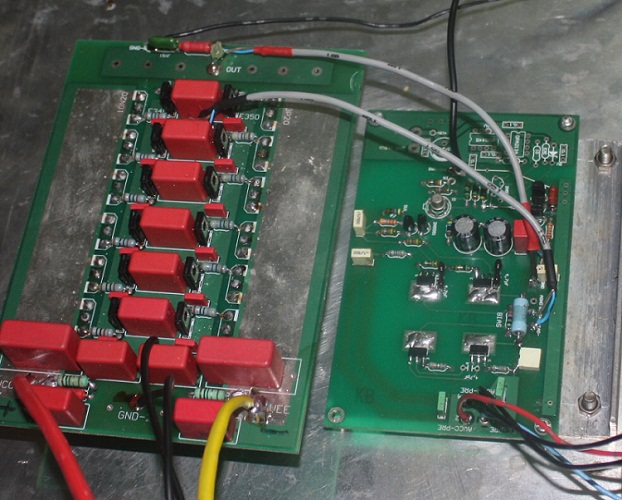

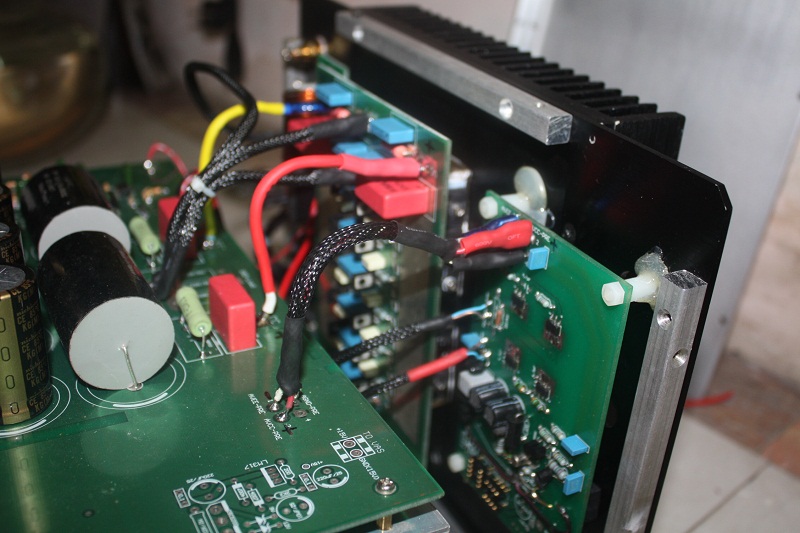

Re: GM-THQ kinh nghiệm thi công" vâng! Các cụ chú ý các kết nối giữa bao VAS và công suất nhé, luôn có dây bọc nhiễu hàn đầu chống nhiễu vào 1 trong 2 điểm GND , một đầu bỏ trống. thanks

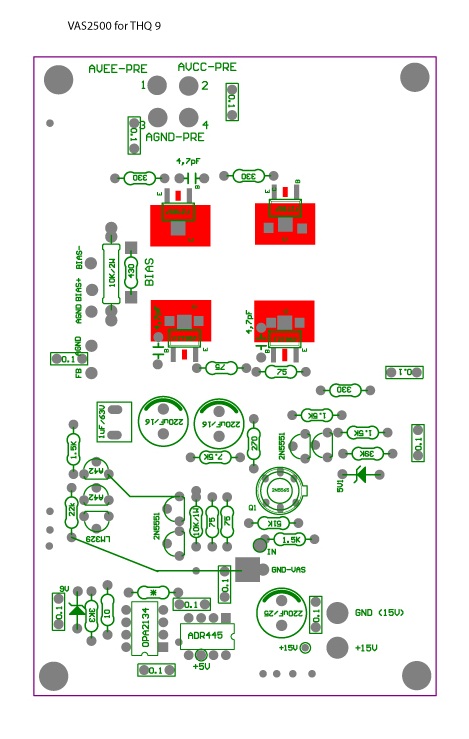

Re: GM-THQ kinh nghiệm thi công" Phương án này theo em hiểu giống y như TL2500 có nghĩa là muốn dùng opam tạo màu âm thì ko còn cách nào khác ngoài phương án phải chọn ADR445 thay cho LM329, còn nếu dùng LM329 thì phải bỏ qua opam chứ ko giống như ver9 có 2 đường option rất rõ ràng. Riêng đối với GM em lại thấy opam nó làm mềm và dễ nghe hơn nếu ko có, và con ADR445 gần như ko cần thiết cho phiên bản 9. Nếu được góp ý, theo em cụ bỏ hẳn phần CCS ADR445. Thay vào đó đưa opam OPA2134 vào như 1 option thứ 2 như ver9. Phần cặp tụ hồi tiếp cụ thiết kế vị trí để có thể lắp vừa tụ có đường kính từ 12.5mm - 16mm tiêu chuẩn để anh em tùy nghi chọn linh kiện. Cặp trở hồi tiếp cũng là 1 ví dụ, có người dùng Caddock MK Series, có người dùng Dale, có người dùng Ricken Ohm nên cũng có vài khoảng cách chân, theo em những việc này rất nhỏ nhưng nếu chú ý sẽ support được rất nhiều. Và cái cuối cùng là nó phải cùng kích thước với bo VAS cũ (ver9) để có thể gắn lắp lên PCB công suất như cũ chứ lại gắn rời như em TL2500 thì lại vỡ mẹt vì chassic stereo vốn đã quá chật chội rồi. Thanks.
Re: GM-THQ kinh nghiệm thi công" về phần Opam đầu vào , em có cái này giải quyết cho cụ mọi ngõ ngách của vấn đề: viewtopic.php?f=19&t=79429
Re: GM-THQ kinh nghiệm thi công" Ôi bác em, em ko làm thêm con pre để nó thêm cồng kềnh đâu ah, vả lại con pow của em ko còn chỗ nhét đâu ah, quy hoạch cả rùi :mrgreen:
