Tube Active Crossover - Các bác giúp em với...

Chào các bác, e cũng đang dự định làm cái Activer Crossover 3way dùng Tube, Xover 900hz và 5khz , các bác có kinh nghiệm về món này tư vấn giúp e với dùng loại bóng nào cho hiệu quả cho phân tần tube.

E thấy Nhật bản họ hay dùng 6dj8, vậy theo các bác thì nên dùng bóng nào được ạ. E tìm hiểu thì chưa được hiểu lắm, thấy có bác bảo dùng phân tần tube phải chọn bóng nào ko ồn, gein không được nhỏ, nếu gein nhỏ thì sẽ hao Volume của Pre và Power.



Bác xem thử cái này đê , 3way nha , tube 5670 , nếu khó tìm thì thay 6H3Pi-E (6N3Pi-E) , hoặc đại loại như vậy . Có cái sofware tính toán việc này dưng mà file lớn quá em ko biết up vào đâu , để tìm lại cái link đưa sau .( gúc gồ : tube crossover ) sofware này của mấy anh châu âu , tính toán đến bậc 4 , nhưng chỉ có LF & HF , MF ko có , em cũng chẳng có kinh nghiệm gì cái vụ này , lang thang lượm về cho chật cái ổ cứng mới mua ko lãng phí

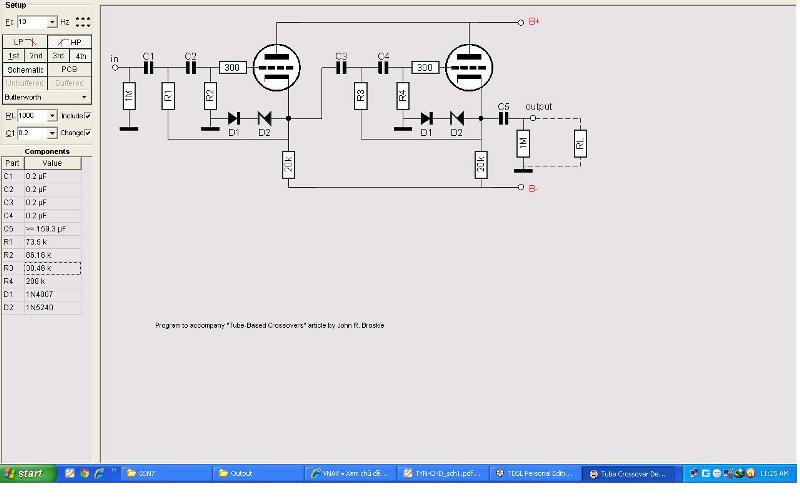

Có vẻ phần mềm này khi ta nhập số liệu C1 thì các C đều bằng nhau và nó tính toán các R , nếu thay RL thì C5 thay đổi , em up lên đây để bóng bàn cho xôm :lol:



Kết hợp HF và LH là MF chứ làm gì có mạch MF.



Cái schema này của bác là 12db/octave nên nếu bác nào cần nhiều hơn thế nữa em nghĩ phải kiếm cái khác... Logic của em này là cắt 2 ways sau đó lấy phần high cắt 2 ways tiếp thế là thành 3 ways...
Em hok hiểu sao mấy cái schema của thằng Nhật này nếu tính theo công thức chung thì đều thấy sai so với điểm cắt mà nó ghi trên schema (hay là đầu em nó sai... :mrgreen: ) nên nếu bác nào ứ tin nó hoặc cần cắt ở điểm khác thì cứ tính lại theo đường link bác NoBG cung cấp ở trang 1...
Một điểm nữa là cái chema trên em thấy tốn nhiều lk & bóng quá, theo em nếu Pow bác nào mà có volume rồi thì bỏ phéng cái tầng chỉnh âm sắc cuối đi cho nó đỡ tốn... :mrgreen:



Bác guy xong cái XO này chưa? :mrgreen:

Tiện đây em hỏi các bác phát, em đang xem em Audio Research EC2A, mạch to quá em để trong file PDF. Thắc mắc của em như sau:

1. Nếu em muốn cắt ở 5K thì giá trị của C3 bằng bao nhiêu (nó ghi chọn C3 để có 12dB bass rolloff em ko hiểu gì :mrgreen: )?

2. Mấy cái biến trở chỉnh level 500K có giúp chỉnh pha không, nếu ko em bỏ quách cho đỡ tốn nguyên vật liệu vì đã có volume ở pre rồi.



Vưỡn chưa xong bác ạ, em đang tập kết linh kiện... đến tết may ra thì xong...
Bác thích cái EC-2 theo em chịu khó mua cho nó lẹ... Chứ lắp mệt mỏi lắm...



Em thấy mạch cũng bình thường mà bác. Em chỉ có mấy cái thắc mắc kia thôi :mrgreen:



Đây bác, bác cần cắt ở bn thì đã có hãng nó tính giúp rồi, các cứ từ từ mà chỉnh từng điểm cắt cho nó ưng ý nhé...
http://www.arcdb.ws/Instructions/EC2_EC ... ction4.gif
Còn mấy cái biến trở em nghĩ không ảnh hưởng đến pha phiếc gì đâu, nếu bỏ cái đó thì bác phải cho thêm 1 em trở hạ xuống mát nhưng theo em nên để biến trở thì hơn, tiện trong những trường hợp mà nếu tự dưng có thêm 1 Pow ko volume... :mrgreen:
Em thấy thỉnh thoảng trên e-bay cũng bán em EC2 này có khoảng 500USD gì đó nên em thấy giải pháp lắp cũng chẳng rẻ hơn mà hơn nữa cái mạch này nó có 6db/octave, thông thường em thấy loa cổ mọi người thường chơi ở 12db/octave còn mấy anh đời mới bây giờ thì toàn 18db thậm trí là 24db/octave nên em mới nghĩ nó khó đáp ứng được với yêu cầu nghe nhạc bây giờ... nên mới khuyên bác đừng lắp là như vậy... :mrgreen:
Bác cứ cân nhắc thêm nhé...



Em cũng chỉ đang thăm dò thôi, chứ cũng chưa quyết định lắp theo mạch nào. Em tính dùng cái phần mềm của TubeCad để design nhưng thấy chọn giá trị linh kiện nó cứ bị lẻ, mà cũng chưa thấy bác nào làm chuột bạch với cái phần mềm này nên cũng vẫn ngần ngại :mrgreen:



Sau một thời gian tham khảo sơ sơ về tube active cross thì em thấy (đây là ý kiến cá nhân của em, chưa chắc đã đúng nhé... :mrgreen: ) trong các active cross này nó có 2 phần, một phần là cắt tần bằng tụ và trở, phần còn lại là khuyến đại tín hiệu và âm sắc bằng đèn. Thực ra thì cũng không phức tạp lắm như lúc đầu em mới bắt tay vào tìm hiểu nên em nghĩ rằng nó cũng không cần phải cụ cẩn đến mức độ để phải có chuột bạch rồi mới thí nghiệm trên người...
Về phần cắt tần, theo em nghĩ cái đường link mà bác NoBG cung cấp là khá dễ hiểu và logic để có thể tin vào tính chính xác của việc cắt tần, còn về phần khuếch đại tín hiệu và điều chỉnh âm sắc em nghĩ là nếu bác nào chuyên sâu (ứ phải em đâu nhé... em chỉ đi ăn cắp thôi... :mrgreen: ) thì hoàn toàn có thể tính toán để xài thậm trí cả bóng DTH.
Tuy nhiên theo em thì cũng không cần thiết dùng một cái Tube Active Cross nó quá phức tạp và nhiều bóng, nhiều tầng, vì thông thường những ông chơi 3 cái vụ này đã chơi 1 em pre khá kỹ rồi, nên nếu lại thêm 1 phần âm sắc tại Cross nữa em nghĩ là thừa, thậm trí nhiều khi nó làm cho cái chất âm của em pre nó mất đi bản sắc...
Bác cứ mạnh dạn mà tiến hành thôi, chứ cứ đợi cái loại chuột bạch như em thì đầu lâu đấy, em lắp mỗi em POW thôi mà giờ này mãi vẫn chưa xong nữa là nghĩ đến chuyện Cross... Với em thì cái mạch em pót lên em nghĩ là khá phù hợp với loa em đang chơi, vì nó là hàng vịn tay và bản thân cái passive cross của hãng nó đưa ra cũng là 12db/octvave nên em không phải băn khoăn gì nhiều, lúc nào em đủ lk là chiến thôi và em nghĩ xác xuất thành công với tai em là khá cao...
Bác nên cân nhắc theo loa của bác, vì không hiểu là bác chơi loa gì, bác thích nghe dạng nhạc nào nên rất khó để người khác tư vấn được là nên chơi dạng Cross gì... Theo em thì trước hết bác cần phải xác định được là bác muốn phân tần cắt dạng bậc mấy, bn db/octave thì mới nên search mạch, chứ cứ ông này bảo cái này hay, cái kia dở thì dễ tẩu lắm đấy...
Cứ mạnh dạn mà chiến bác ạ, không thành công cũng thành nhân... :mrgreen:



Em thấy cái Sallen Key này dễ hiểu phết nhỉ, không biết đã được kiểm chứng chưa.
