Re: Ultra Low Cost (ULC) Các bác tính cho 12W(6p1P PP)/tải 8 ohm thì làm tương tự - P/4 = 12/4 = 3W, Vrms = Sqrt(3x8) = 4.8989 => Vpp = Vrms x 1.4142 = 6.93Vpp - Vpp sơ cấp = (280-30)/2 = 125Vpp,nguồn B+ =280V - Tỉ số biến áp n= 125/6.93 = 18 - R nửa cuộn sơ cấp = 18 x 18 x 8 = 2592 ohm - Rp cả cuộn sơ cấp = 2592 x 4 = 10368 ohm. các bác làm tròn theo hướng giảm xuống vì B+ có thể chỉ là 260-270V lúc có tải như trong mạch thực tế mà em đo kiểm. Em chọn Rp =10K.
Re: Ultra Low Cost (ULC) em cũng chưa biết biến áp xuất âm nó ra mần răng như thế nào! đi đặt quấn chỉ cần đưa thông số này ra để được quấn giúp đúng không ah? Pout =15W(đèn EL84PP). B+ = 280V Rout = 8ohm. các cụ giúp dùm em thông số biến áp nguồn để em nhờ quấn hộ luôn được không ah? em xin chân thành cảm ơn
Re: Ultra Low Cost (ULC) [/quote] Chào bác chủ. Có mấy bác nhờ em quấn OPT cho dự án này. Không biết thông số OPT có giống phiên bản cũ không (10-11k-8Ohm). Em dùng phe C-Core cho nó hí end. Mong bác chủ thông báo. Thân.[/quote] Bác mần nốt cho AE nếu ai cần đi bác. Xem ra món OPT này cực quá, trong đó có cả em :mrgreen:
Re: Ultra Low Cost (ULC) Em không kham nổi bác ơi,lần này mọi người làm giúp em đi,em không tham gia vào làm thực tế,em chỉ cung cấp file và tính OPT+ Nguồn thôi,phần làm thực tế thì mọi người tự lo giúp. Bận này nên làm nguồn và OPT loại Fe32 cho nó nhẹ đầu,làm Fe22 trần ai quá. :roll: Fe32 này em cũng còn gần 100kg nên có thể chia nhau trong dự án này luôn.
Re: Ultra Low Cost (ULC) Vậy là do em giao xót bác rồi,mọi người đã nhận hàng hết rồi mà. Em về đợt sau em giao nhé,hàng em có sẳn ở nhà nhưng không có người giao. Nếu bác cần gấp thì pm cho em cái địa chỉ cụ thể em nhờ người nhà gửi.
Re: Ultra Low Cost (ULC) Là em biểu bác này anhlongtranf nhận thầu vụ OPT giúp AE cơ. Còn bác e biết hổng kham nổi rùi. Mà bác anhlongtranf yêu quí đâu ấy nhỉ :mrgreen:
Re: Ultra Low Cost (ULC) Cái này em không dám hứa vì có vài bác pm cho em nhờ em rồi. Dạo này cũng bận nhiều việc nên khó hứa quá.
Re: Ultra Low Cost (ULC) bác anhlongtranf ơi nếu bác ko giúp được vụ quấn OPT thì bác có thể giúp em cái công thức quấn kiểu thủ công nhất có thể ko ạ .Em nhìn mấy cái công thức đó nhức hết cả đầu mà vẫn ko hiểu ,em ví dụ như thế này nhé ; -fe mặc định là fe 32 -sơ cấp dây bao nhiêu mm ,quấn bao nhiêu vòng -thứ cấp có mấy cuộn? dây cỡ bao nhiêu mm ,quấn bao nhiêu vòng Bác cho cả 2 cái opt nhé ,một cái EL84 ,một cái 6P1P. BÁC thông cảm cho vì ngày xưa phải lo cơm áo gạo tiền sớm nên học hành dở dang ,cho nên mấy cái công thức vật lý em quên tiệt .thời gian gần đây có tìm cách đọc lại những kiến thức cũ nhưng đọc trước quên sau .Vậy nhờ bác tính giúp cho ,xin cảm ơn nhiều .
Re: Ultra Low Cost (ULC) Còn bác nào quấn biến áp nguồn thì cũng cho em xin luôn cái số vòng quấn để em làm luôn nhé .Em lại ví dụ thế này ; fe mặc định là fe32 số vòng cho cuộn sơ là bao nhiêu ,dây cỡ bao nhiêu mm . cuộn thứ dây ?mm ,bao nhiêu vòng ,mấy cuộn . Bác nào đã quấn biến áp cho dự án này thì cho em xin lại số đo của BA đã quấn trước kia để em bắt chước nhé .Em bắt chước thì được nhưng tính thì chịu .
Re: Ultra Low Cost (ULC) 1 - ddinhchi: 02 bộ EL84, 2 - thedung: 01 bộ EL84 , 3 - hoangtuanquynh2004: 01 bộ EL84 . 4 - Chinh93q: 01 bộ EL84, 5 - trinhngoc293: 01 bộ EL84 6 - ssass : 2 bộ EL84 - HCM . 7 - mrhung751:1 bộ EL84 8 - DJVDK : 1 bộ EL84 -HCM 9 - oDoh5: 1 bộ EL84. 10- <NQH>: 1 bộ EL84. 11- longpcb: 01 bộ EL84 12- audiofind : 1 bộ EL84. 13- nguyenquoctri: 1 bộ EL84. 14- biocom: 1 bộ ????? (mặc định là EL84) . 15- Fuji_alpha: 1 Bộ Board EL-84 ( Cho Em Thời Gian Giao Hàng Nhé) Cảm ơn bác. 16- motvisao25: 1 bộ EL84 (nhờ bác nào còn dư để cho thằng em 1 bộ bóng EL84 với - 0913789883(xin hậu tạ)) 17- NDHien 1 bộ EL84 ( EL84 có tiếng vè mid ) 18- Dungphuong79: 2 bộ EL84- HCM. 19.- trinh_anhtu : 01 bộ EL84 _-6P1P-_ 01 - ddinhchi: 02 bộ 6P1P. 02 - thedung: 01 bộ 6P1P 03 - Chinh93q: 01 bộ 6P1P. 04 - DJVDK : 01 bộ 6P1P.(ver1)-HCM 15- longpcb: 01 bộ 6P1P .

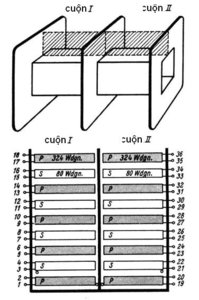

Re: Ultra Low Cost (ULC) OPT cho EL84 đây các bác Nếu bác nào khg quấn được thì PM cho Em nhưng ít thôi vì Em bận lắm khg làm được nhiều chủ yếu là hỗ trợ cho AE có đồ chơi
Re: Ultra Low Cost (ULC) Thầy Út nói rỏ luôn giúp em đê Tiết diện lỏi,trở kháng,cở dây,số vòng,số lớp...1 phát anh em quấn ok luôn :mrgreen:
Re: Ultra Low Cost (ULC) Em đặt trước bác Ultra số fe để quấn được 4 cục OPT, cái trước sài fe không tốt lắm sẽ thay fe luôn. Đang chờ bác nào hảo tâm chia giúp dùm bộ bóng nửa...
Re: Ultra Low Cost (ULC) Em post cái schematic hoàn chỉnh mà em dùng để layout mạch in. -Tầng đầu bias khoảng 1mA/nửa bóng. -Tầng Driver bias khoảng 2.5mA/nửa bóng. -Tầng công suất bias khoảng 30mA/1 bóng. Biến áp nguồn gồm - Cao áp 280V-0-280V - 1 Cuộn 6.3V/4A cho 4 bóng công suất. - 1 Cuộn (H1-H2) 5V/3A cho bóng nắn. - 1 Cuộn (H3-H4) 6.3V/3A hoặc 12V/1.5A cho 4 bóng pre (tùy loại bóng cần dùng). - Choke 10H/200mA.
tại sao lại phải dùng nối tiếp 2 tụ 47uF và 100uF ở phần nguồn làm gì thế bác sao ko làm 1 tụ cho đơn giản với lại ở tụ đầu kiếm tụ 10uF đến 20uF là được rồi ạ
Topic ULC dạo này lại đông vui như xưa . Em cũng muốn đu theo nhưng ngại vụ OPT quá. Hôm trước quấn xong cục biến thế nguồn cho ULC em bỏ ý định quay OPT luôn :lol: . Nếu bác chủ kiếm được nguồn OPT Trung Của luôn thì tốt quá !

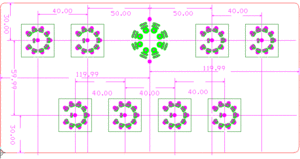

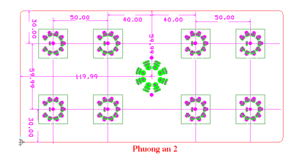

Các bác góp ý em chút. PCb em vẽ có kích thước 24x12cm Em bố trí đèn thế này có được hay không? 4 đèn phía dưới là 4 đèn 6922, hàng trên có đèn nắn nằm giửa,đèn công suất nằm về 2 phía.
