Ultra Low Cost (ULC) - EL84 Push Pull

bác ULC cho làm ơn cho hỏi, trước anh em có đặt bác vụ OPT tầu, cái này con hiệu lực hay hủy ròi hả bác????. Tôi hỏi để đu tiếp dự án khác



Hàng về SG rồi đó bác(em đã post thông báo),tuần nữa em về sẽ lấy ra giao.



Có thêm chỗ để volume và Rca phía trước nữa thì tuyệt (theo í em) :mrgreen: .



Volume đặt ngay tâm mặt máy nhé,RCA em cho vào phía sau,đở phải đi dây lằng hoằng.



bác để ngay tâm oke nhưng mà làm mạch to 1 chút , lỡ sài volume lẻ thì cũng dễ hàn . Bác xem thêm cái vụ chuyển trạng thái Hoạtđộng/Chờ của amply cho nó pro 1 tí :mrgreen: .



Hix,thêm cái nút stanby là phát sinh ra đống việc bác ơi.

Em em có phương án tiếp theo,nếu đến ngày mai k ai có ý kiến khác thì em tiến hành.
Volume dùng loại ALPS hoặc loại thường đều được.
Ốc vít bắt vào mấy lổ tròn tròn xếp trên board mạch.



chỗ ra dây OPT hoặc nguồn bác thêm khoảng cách vào được ko , đừng để gần quá giống bo ver1 ... và giảm những chi tiết làm bo tăng giá nhá 8) .



Edit



Hay quá bác Ultra. Bác cố gắng giao sớm cho anh em đỡ háo hức nhé. Em cũng vẫn đang dài cổ nè :lol:



Thế còn loại dùng 6P1 thì thế nào ạ, bác có định làm luôn đợt này không?



Có chứ,em chỉ việc đảo cái chân đèn trên file mạch in thôi mà.



đẹp quá



Tiến bộ được chút,đã hòm hòm.

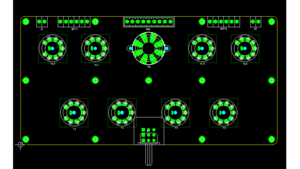

Tối qua em có thu chiều ngang cái PCB lại còn (21cm x 12cm) thôi vì thấy ít linh kiện nên PCB nó trống quá,em sẽ updat lại bản vẽ cơ khí để các bác làm vỏ hộp cho khớp



Re: Ultra Low Cost (ULC)

1- ddinhchi: 02 bộ EL84,
2 - thedung: 01 bộ EL84 ,
3 - hoangtuanquynh2004: 01 bộ EL84 .
4 - Chinh93q: 01 bộ EL84,
5 - trinhngoc293: 01 bộ EL84
6 - ssass : 2 bộ EL84 - HCM .
7 - mrhung751:1 bộ EL84
8 - DJVDK : 1 bộ EL84 -HCM
9 - oDoh5: 1 bộ EL84.
10- <NQH>: 1 bộ EL84.
11- longpcb: 01 bộ EL84
12- audiofind : 1 bộ EL84.
13- nguyenquoctri: 1 bộ EL84.
14- biocom: 1 bộ EL84
15- Fuji_alpha: 1 Bộ Board EL-84 ( Cho Em Thời Gian Giao Hàng Nhé) Cảm ơn bác.
16- motvisao25: 1 bộ EL84 (nhờ bác nào còn dư để cho thằng em 1 bộ bóng EL84 với - 0913789883(xin hậu tạ))
17- NDHien 1 bộ EL84 ( EL84 có tiếng vè mid )
18- Dungphuong79: 2 bộ EL84- HCM.
19.- trinh_anhtu : 01 bộ EL84
20- Ongkhoi: 1bo EL84
_-6P1P-_
01 - ddinhchi: 02 bộ 6P1P.
02 - thedung: 01 bộ 6P1P
03 - Chinh93q: 01 bộ 6P1P.
04 - DJVDK : 01 bộ 6P1P.(ver1)-HCM
15- longpcb: 01 bộ 6P1P .[/quote][/quote]

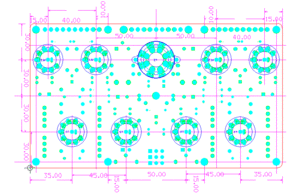

Đây là kích thước cơ khí sau cùng.

8 lổ ốc phía ngoài vẫn cách biên là 6mm(tính từ tâm ốc),tại tâm của tấm PCB có 1 lổ bắt mass.



Cái OPT của ULC V2 xài cho mạch này được không bác Ul nhỉ



Vô tư bác ơi,khỏi quấn lại,phần công suất không có thay đổi nhiều.

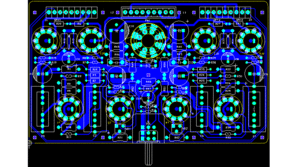

Đã xong phần layout cho EL84,còn lại 6P1P nữa là ok.



em làm 1 tràng pháo tay cổ vũ & thanks 1 phát trước :mrgreen:



Re: Ultra Low Cost (ULC)

[/quote][/quote]
21- lduyvn : 2 bộ EL84 HCM



Re: Ultra Low Cost (ULC)

Có chút thay đổi . Chuyển file luôn đi cụ .



Re: Ultra Low Cost (ULC)

em edit cai



1 bộ EL84 gồm những gì cụ ơi, em le te định làm cái tặng bà xã kỷ niệm ngày đặt gạch.

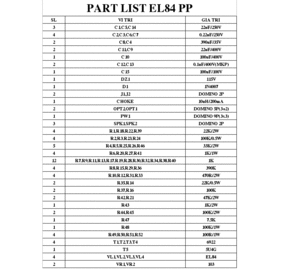

Part List đây:


Các đầu Domino ngoài chợ chỉ có bán loại 2 và 3 Pin nên để được 5pin thì các bác ghép 3+2,để được 9pin thì ghép 3x3.
Nó có rảnh để ghép nên khi ghép xong nhìn không thấy.



Em thêm kích thước linh kiện max vào part list kẻo các bác mua tụ to quá về gắn không vào.


Có thêm 2 cột kích thước và khoảng cách bước chân.

- Kích thước tụ em ghi là đường kính x chiều cao, đường kính là max rồi,các bác phải chọn đường kính tụ bằng hoặc nhỏ hơn giá trị em ghi,bằng sẽ là đẹp nhất,chiều cao thì không có với hạn,giá trị chiều cao em ghi là em đo được ở tụ thật mà em có.


- Bước chân là khoảng cách giữa 2 chân,các bác buộc mua tụ đúng khoảng cách này thì mới gắn vào được.

- Riêng tụ nối tầng thì bước chân có thể nhỏ hơn giá trị em ghi vẫn gắn vào được,do em đã option nhiều loại kích thước chân khác nhau,giá trị em ghi là max

- Bước chân của trở,diode,diode zener,...các bác bẻ chân sau cho nó ra kích thước đó rồi cắm vào cho đẹp.
