Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) He he,bác Chi lấy dư 1 tấm 6P1P V4 hay sao ấy,bác ssass vào lấy 5 tấm 6P1P V4 thì hết luôn rồi(SK mới báo em),vậy thiếu phần em :lol:
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bây giờ và tối thì các bác qua ngõ 172 Chùa Láng (đường bên cạnh hồ) rồi ngồi ở quán nước nào đó rồi gọi cho em. ĐT: 0936664699.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) OK. EL84 em có 1 tấm,chỉ thiếu 1 tấm 6P1P V4 thôi. Ít hôm nữa về HN bác đưa em cũng được.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Cụ ssass đã nhận board xong,đang trên đường về,các bác bu vào nhặt đi nhá.Ai có ảnh rỏ post em xem có dính mạch hay gì gì không? Em bên đây không có board ngay được.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác Ssass về tới nhà làm ơn pm cho em cái địa chỉ, để em tới em "ngắt" bác ạ Nếu em lấy được sớm em chụp hình post lên cho bác xem nhé
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) OK. Em đưa bác mạch, còn bác nhớ đưa em cái OPT nhé , tiện em test luôn xem so với OPT made by Ultraline nó hơn kém nhau cỡ nào :lol: .
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Hàng đã về , các bác liên hệ nhận bo : em tên sờ-sát 0937 26 1248 nhà ngay hẻm bánh canh Hoàng Ty , số 457/22 đường CMT8 , P13 , Q10 TPHCM . Đứng ngoài hẻm gọi báo tên báo nick ... em ra giao hàng , đường đang sửa không tiện chạy vào 8) . Các bác ở xa nếu không tiện thì CN ra cafe em giao luôn 1 thể . Mấy lỗ siết ốc lệch 1-2ly , chỉ chính xác con ốc giữa so với file trên máy tính , trân trọng thông báo . Tổng số bo nhận được là 17 EL84 , 5 6P1P v4 , 4 6p6p v1 (4 bo này là 2 bộ).
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác Minh sờsát giữ dùm em cái EL84 của em luôn nhé "Chủ nhật nào đó" em xuống uống cafe rồi lấy luôn hen Thank bác trước
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Ok bác . Bo rất đẹp , đúng truyền thống của bác Ultra , chi chít linh kiện .
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác giữ dùm em 1 bo EL84, 1 bo 6P1P V 4 nhé. Khi nào rảnh em chạy xuống và call bác ạ. Thân.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác nào cho em cái ảnh rỏ rỏ cả 2 mặt để em kiểm tra xem có sai sót gì không?
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Em nhờ một bác trên diễn đàn tính giúp bộ nguồn này. Dùng EI bác nào định quấn có thể đu theo. em làm nguồn theo thông số sau: 1: Sơ: 220v] Thứ cấp 1: 280-0-280/200mA 2: 6.3v x2/4A 3: 5v/3A 4: 12v/1.5A Em quấn cả 2 loại đốt tim để có thể dễ ràng thay bóng.( Bóng đầu quan trọng phết) Biến áp trên em tính sơ qua thì thế này: - Lõi fe bản 40mm, dày 45-55mm. - Cuộn sơ cấp: dây 0.65mm (cả emay là 0.7mm) quấn 7 lớp, mỗi lớp 74 vòng (tổng cộng: 518 vòng) - Cuộn 280-0-280: dây 0.3 (0.35), mỗi cuộn 280V cuốn 5 lớp, mỗi lớp 135 vòng (tổng cộng 675 vòng x 2) - 2 Cuộn: 6.3V/4A: dây 1.3 (1.35) chập đôi quấn 16 vòng (1 lớp) - Cuộn 5V/3A: Dây 1.1 (1.15) quấn 13 vòng. - Cuộn 12V/1.5A: dây 0.8 (0.85) quấn 30 vòng. - Giữa các lớp của cùng 1 cuộn cách điện bằng giấy 0.05-0.08mm. - Giữa các cuộn dây cách điện bằng giấy 0.4mm. - Cuộn 5V/3A và 12V/1.5A có thể bố trí trên cùng 1 lớp phía ngoài cùng để tiết kiệm cửa sổ, tuy nhiên cần bố trí cách xa nhau.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) OK bác , Chủ Nhật bác rảnh thì lên Gò Vấp uống cafe rồi nhận bo luôn , hoặc em gửi cho bác garbolino cũng được . Bác <NQH> đã đến lấy 2 bo : EL84 và 6P1P v1 .

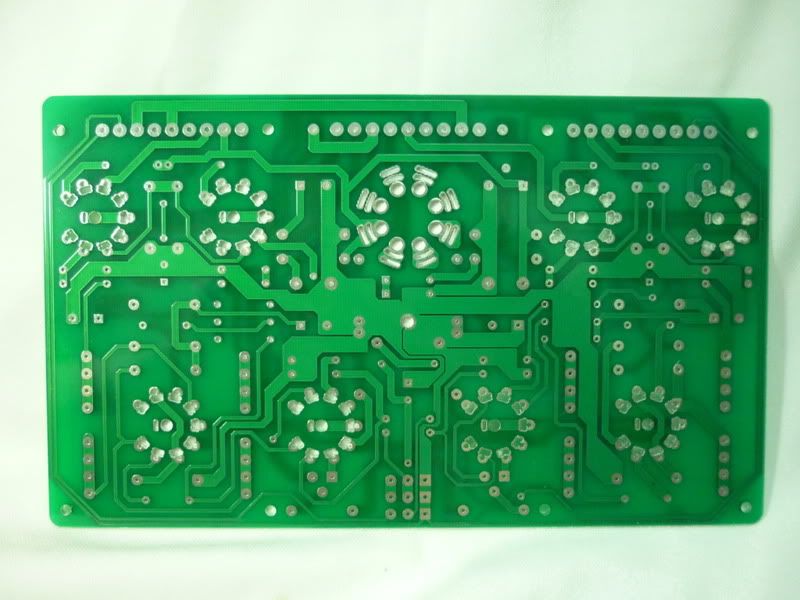

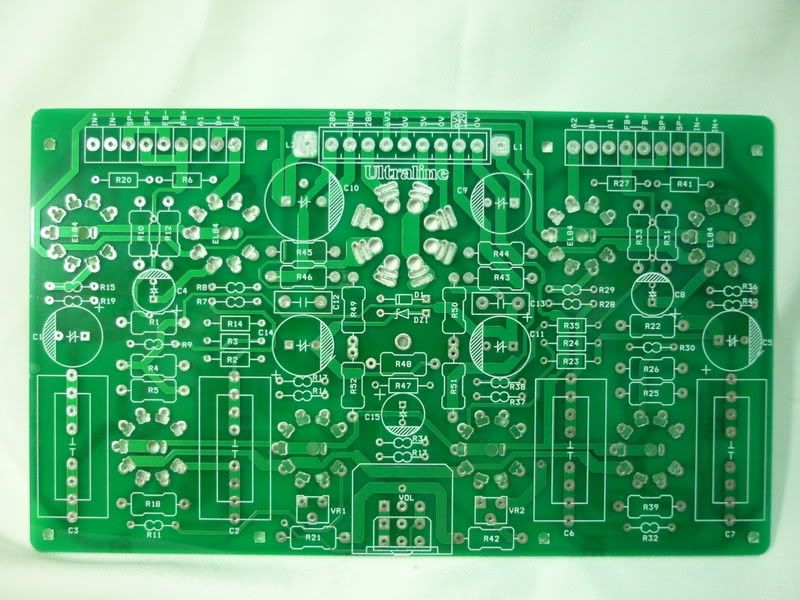

Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Đây bác ạ, em đã ráng chụp hết sức mình rồi, được thế này thôi ạ Công nhận chi chít thật :mrgreen:
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Cảm ơn bác. Bác xem trên board thật chổ em khoanh tròn đỏ có dính mạch không ạ,chổ này điện áp đốt tim có 6.3V thôi nên gần nhau thì không sao nhưng không được dính đường mạch vào pad hàn chân kế bên.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Không bị bác ạ, nó cách nhau khoảng 1 ly, do bị chói sáng nên nhìn như thế
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) OK. Vậy là tốt rồi,PCB này có hot air nên nó không bị sỉ chổ pad hàn dù để thời gian rất lâu mới lấy ra hàn linh kiện nó cũng vẫn không sỉ,rất dể hàn.
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác Ultra cho em hỏi 2 cái VR dùng để làm gì đấy ạ, có nhất thiết phải lắp không?
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) em hỏi vừa vui vừa thật 1 cái, nếu bo mạch bị xỉ mình xử lý bằng cách nào hả bác Ul
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Cần bác ơi,nhiệm vụ của nó là chỉnh cân bằng dòng dẩn của 2 nửa đèn pre + 2 nửa đèn driver,bác lắp sau đó em sẽ hướng dẩn cách chỉnh phần driver cân nhau thật tốt luôn.

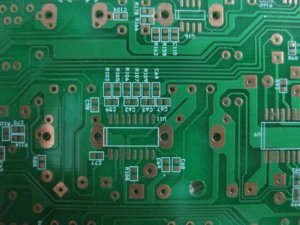

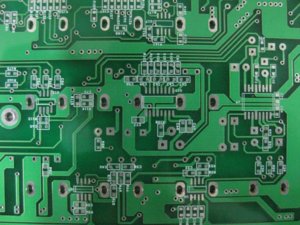

Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bên làm PCB họ có cách tẩy và hot air/mạ lại những PCB bị sỉ,còn không có thiết bị thì chịu bác ơi,em chỉ lấy xăng(axêton) chà cho sạch bẩn rồi hàn tạm thôi chứ không thể tốt như mạch in họ mới làm được. Trường hợp họ không mạ hoặc hot air thì sau khi làm xong PCB họ có khâu làm sạch sao cho pad đồng chỉ còn đồng nguyên chất(tẩy ôxit đi) và kế đến là khâu phủ nhựa thông qua các pad hàn,cách này thì board không giữ lâu được. Nhưng giá thành thấp nên thường dùng với PCB 1 lớp và phải lắp linh kiện trong vòng mươi ngày. Không hot air: Có hot air:
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Em Xin Đăng Ký Thêm, Làm Cho Em Trai Em, Bác Chi Xem Có giúp Được Em Không? Cảm Ơn Bác! Rg!!!
Re: Ultra Low Cost (ULC) - EL84 Push Pull (P-113) Bác ddinhchi cập nhật tình hình khói lửa với bác ssass để bác ấy biết đường mà thu giúp rồi chuyển cho bác nhé,không cập nhật thông tin với lảo kia là lảo hô biến hết mạch in mà không có tiền trả tiền board đó. :lol:
