Ultra Low Cost (ULC) - EL84 Push Pull

Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Ok , bác xác nhận số điện thoại là được rồi , nhà ở hẻm kế bên , hix gần quá .



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Hiện nay ở miền bắc còn các bác sau chưa lấy mạch:



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

báo cáo cụ, cụ thư thư cho em một hai ngày với ah!trời mưa quá, nắng ráo tạnh tạnh em xin qua kính cụ sau ah!



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Em mới xem cụ Gà làm vỏ hộp...ngon quá,

viewtopic.php?f=19&t=42747&start=1025
Cụ Gà ới ời,có đơn hàng "lớn" đây,Cụ giúp bọn em làm cái vỏ hộp cho dự ớn này với. :lol:



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

ko e chi báo vậy để bác nào gọi bằng số này thì chính là em.để bác ấy kô giao bo lộn ạ!



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

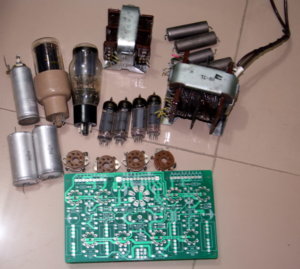

Em mới chuẩn bị được từng này:

Cái biến áp của em nó tháo từ cái máy phát tần số của Liên Xô không biết có dùng để làm gì được không?



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Bác chơi linh kiện loại "phổ thông" lắp hoàn chỉnh 1 cái PCB cho anh em đu đeo theo trước rồi nâng cấp sau.

Tụ nguồn dùng loại tụ hóa thông thường,nối tầng bằng wima hay gì đó trước đi,sau này nâng cấp sau,em chưa có board nên chưa lắp mẩu cho mọi người được.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Em nhìn thấy cụ Gà đang đọc topic ULC,Cụ down cái file cơ khí này rồi nghiên cứu phương án design cho bọn em cái vỏ đẹp đẹp,bọn em nhờ Cụ gia công luôn.



Đèn em lắp quay lên nắp máy,linh kiện khác nằm phía dưới hết => Cụ lật cái PCB lại và bắt ốc ngược lên nắp máy

Board thật nếu cụ cần thì lấy cái của dungphuong79 làm mẩu,em gửi dungphuong79 lại cái khác



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Cám ơn bác nhiều :lol: , qua nay em năn nỉ 2 ông Dungphuong79 với ssass mãi mà không được, trưa nay PM cho bác Ddinhchi mong bác ấy chiếu cố, giờ thì em yên tâm rồi. Mai em sẽ gõ ông Dungphuong lấy board. Bản vẽ cơ khí em down về rồi, bác vẽ chi tiết quá, để mai em thử.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Gõ em không ra boar đâu :lol:



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

OK.

Cảm ơn Cụ.

Cụ cần EL84 hay 6P1PV4 đều ok.

Cụ lấy của bác Dungphuong79 em sẽ giao cái khác cho bác ấy,em nhường phần của em.

Giúp bọn em vụ vỏ hộp nhé.

@dungphuong79: Anh nhường cái của anh lại cho,cần EL84 thì em chạy vào Sao Kim có người đưa em ngay,cần 6P1P V4 thì bác ddinhchi chuyển vào.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Không đưa cho tớ là tớ xịt keo 502 vào cái củ Philip đấy, trưa mai tớ ghé đấy, nhớ đem cho tớ cục choke khủng bố luôn nhé. :lol:



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

hôm nay có bác billykid99 ghé lấy bo . Ngày mai khoảng 10h em đi , tối 6 giờ có nhà , các bác cứ theo giờ đó mà gọi cho em là đẹp .



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Ấy ấy đừng chứ,gõ em không có boar thiệt mừ,gõ ông Ssass ấy.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Có bác nào lắp linh kiện vào PCB chưa nhể? :roll:



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Em thấy bóng 9 chân mà mấy cái chân đèn của bác có 8 chân thôi, phải mua 8 cái mới rồi.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Các bác ngoài HN mua lõi nhựa cho FE32 loại dầy 39mm ở đâu đấy ạ?E tìm ngoài chợ trời ko có, toàn dầy từ 49mm trở lên thôi.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Đấy là chân đèn nắn bác ạ. Mà bác Ultraline cho em hỏi cái chân đèn này khoảng cách giống y nhau thì hàn vào board như thế nào nhỉ?



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Bác quay chiều có cái khe ,tại đường tròn trong cùng của chân octal theo cùng phía với các đèn 9 chân.

Trong mạch trên chiều của các đèn kể cả đèn nắn đều quay về 1 phía duy nhất.
Thật ra thì file em vẽ có 1 lớp in trắng phía lắp đèn nhưng mấy anh lên Cam 350 bên PCB bỏ xót lớp này nên bác không nhìn thấy lớp trắng có hình cái đế đèn.


Footprint các loại chân đèn em vẽ có thể lắp được hầu hết các loại chân đèn phổ biến dùng để cắm lên PCB hay dùng để hàn P to P đều có thể cắm được lên PCB này



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Bác đinh quấn nguồn cho em này à? SAo dung có Fe 32 thôi em sợ thiếu.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Có dưới 130W mà dùng Fe32 là quá sang chứ sao thiếu được bác.

Trước đây em làm nguồn tổ chảng cho 8 bóng 6AS7/2 kênh vẫn dùng Fe32 chưa hề biết nóng là gì.

Quan trọng là tiết diện lỏi là bao nhiêu thôi(ghép dầy cở nào),theo em các bác mua nòng loại 6.8cm quấn 1 cục nguồn cho cả 2 kênh là yên tâm nhất.



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Thế bác cho bọn em xin công thức quấn dùng Fe32 đi ( fe32 dầy bao nhiêu cm)



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Với tiết diện lỏi 6.8x3.2 = 21.76 cm vuông,bác chọn số vòng trên Volt là 2 vòng/1 volt từ đó ra số vòng dây phải quấn.

Theo công thức tiết diện hình tròn S=r x r x 3.14,trong đó r là bán kính nên đường kính là 2r.
Mật độ dòng là 3A/1mm vuông nên với A(ampe) thì cần S = A/3 mm vuông.

Ghép 2 công thứ trên lại ra công thức tính đường kính:

Chọn mật độ dòng là 3A => đường kính dây = 2 x Sqrt(A/3/3.14),trong đó A là ampe của dây cần tính.

Cở dây 4A và 3A bác chọn chung 1 cở dây 1.1mm-1.2mm. A= 3A thì đường kính dây là : 2x Sqrt(3/3/3.14) = 1.1mm
Dây 0.55mm cho sơ cấp là OK,dòng qua sơ cấp tối đa có 0.7A thôi. A= 0.7A thì đường kính dây là : 2x Sqrt(0.7/3/3.14) = 0.54mm
Dây thứ cấp 280-0-280 dòng có 200mA nên chọn dây 0.3mm là OK. A= 0.2A thì đường kính dây là : 2x Sqrt(0.2/3/3.14) = 0.29mm

Chú ý là trong sản xuất người ta rất ít khi tính mật độ dòng là 3A/1 mm vuông vì nó...quá phí,thường chọn cho các SP thương mại là 4A/1 mm vuông là nó có thể chịu trường kỳ rồi(dỉ nhiên có phát nhiệt chút ít nhưng chấp nhận được và rất an toàn)

Bác ongkhoi dùng Fe 32 của em cung cấp nên có thể bớt số vòng/volt lại được hoặc thu nhỏ nòng nhựa còn khoảng 5 cm.

Tiết diện đó bác nào dùng Fe44 ghép 4.4 cm luôn là tốt nhất do lỏi nó là hình vuông nên về mặt kinh tế lẩn kỹ thuật thì nó tối ưu.

Trường hợp các bác quấn nguồn bằng biến áp xuyến thì nó còn nhỏ nữa,theo em lỏi xuyến có đường kính trong 6cm,đường kính ngoài 10cm,chiều cao khoảng 4-6 cm,cân nặng tầm 1.8-2 kg là quá tốt cho nguồn bé tẹo này.

Hix,em quen làm nguồn cho bán dẩn hàng 4-600W nên thấy 130W nó bé tẹo thôi. :lol:



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Em có loại Fe này làm nguồn cực tốt.E để 1 phía,I để 1 phía sau đó hàn điện lại như các loại biến áp trong máy Nhật nhưng lại không tiện phổ biến vì nó khó mang về,nếu bác nào muốn đặt quấn thì em thuê quấn luôn rồi mang biến áp về.

Fe này nhập từ HQ về,dùng trong các ampli 203N,203XG...của Jarguar



Re: Ultra Low Cost (ULC) - EL84 Push Pull đã có PCB (P-124)

Quấn xong nó ra như thế này đây(em chụp cục biến áp củ)

Chữ E và I hàn lại với nhau,không ghép đan xen EI



Fe 32 ghép dày 6cm có thể cho ra công suất 400W continius
